SpaceX成本革命催生“一步正样”！航天卫星力学仿真大有所为

导读：上一篇文章日产一颗航天卫星！结构力学仿真如何重塑批产卫星轻量化革命？阐述了批产卫星轻量化的技术临界点，包括材料革新（如钛铝梯度复合材料等）和构型革命（如轻量化次结构等），同时提及轻量化的挑战；还介绍了力学仿真技术的四大支柱（模态分析、静力过载仿真、正弦响应分析、随机振动分析）及其作用，以及提升仿真准确性的关键（建模精度、多物理场耦合、模型验证与修正），本文介绍低成本航天时代的卫星力学仿技术发展与挑战，希望能够引发大家共鸣。

一、成本革命催生“一步正样”新模式

世界航天领域正经历一场深刻的成本革命，以SpaceX为代表的商业航天企业通过技术创新和大规模生产，将卫星制造成本降至传统航天无法企及的水平。SpaceX的星链用户终端天线成本演变极具代表性：从初期的每套3000美元迅速降至1500美元，降幅高达50%，并计划进一步降至“几百美元”。而用户实际购买价格仅为499美元，远低于当前制造成本，这种“赔本销售”模式背后是规模效应和技术优化的支撑——SpaceX与意法半导体签署了24亿美元生产100万套天线的协议。这种成本断崖式下降彻底改变了卫星研发的经济逻辑，迫使传统航天机构压缩研发周期，跳过传统的初样阶段，直接采用风险更高的“一步正样”设计模式。

常规卫星研制阶段在低成本浪潮冲击下正经历根本性变革。传统卫星研制通常包含三个严谨的阶段：

1、初样设计阶段：将设计图纸转化为实物样机，通过地面试验暴露设计缺陷。正如嫦娥一号探月卫星的研制过程所示，初样卫星“在各方面指标上已经接近发射卫星”，工程人员通过大量试验“发现问题，进行改进”。

2、正样设计阶段：基于初样验证结果优化设计，制造最终飞行件。嫦娥一号在完成初样后进入正样阶段，此时卫星“也就是准备发射升空的卫星”。

3、实施阶段：完成发射和在轨部署。

然而，在成本与时间的双重压力下，传统周期面临严峻挑战。星链等巨型星座的部署速度要求（计划2021年“扩大到接近覆盖全球人口的水平”）使卫星研制周期从传统的3-5年压缩至1年甚至更短。这种背景下，“一步正样”模式应运而生——省略初样环节，直接制造正样星。这种模式虽然大幅节省了时间和成本，但也显著增加了技术风险，一旦设计存在潜在缺陷，可能直接导致在轨失败。正因如此，作为虚拟验证手段的力学仿真重要性空前凸显，成为平衡成本与可靠性的关键技术支点。

二、卫星力学仿真的核心价值

在“一步正样”的新范式下，卫星力学仿真已从辅助工具转变为确保任务成功的核心环节，它通过高精度虚拟环境替代部分物理试验，在降低成本的同时把控风险。这种转变源于仿真技术能够精准复现航天器面临的各种力学环境，从地面试验难以完全模拟的复杂场景到太空中的独特载荷条件。

（1）振动环境预测与风险防控：运载火箭发射过程中产生的宽带随机振动和高量级冲击对卫星结构构成严峻考验。现代卫星为满足能源需求普遍采用大型太阳帆板，这些帆板在发射阶段需折叠收拢，承受振动、冲击和过载等复杂力学环境的考验。历史上，因太阳帆板展开机构故障导致卫星失效的案例超过数十例。高保真动力学仿真能预先识别共振风险，优化支架结构与材料选择。如嫦娥一号卫星的复杂行程所示：从地球轨道到地月转移轨道，再到被月球俘获成为月球卫星，全程需多次点火加速和制动减速，这些变轨机动载荷通过仿真可提前验证应对方案。

（2）展开机构可靠性验证：太阳帆板、天线等关键可展开机构的运动过程直接影响任务成败。基于多体动力学软件（如ADAMS）的仿真技术，能够建立卫星本体-太阳帆板-柔性附件组成的刚柔耦合系统模型。通过模拟真空环境下的展开序列，分析锁定过程中的冲击载荷和运动稳定性，避免太空中的展开失败。这种仿真能力在“一步正样”模式下尤为重要，因为实物样机的缺失使设计完全依赖于计算机模型的可信度。

（3）轻量化与性能平衡：商业航天对质量成本比的极致追求推动结构轻量化成为必然选择。复合材料与柔性机构（如采用柔性轴支撑的光端机）的广泛应用，在减轻质量的同时也带来新的力学挑战。结构仿真软件能够模拟复合材料力学行为和破坏过程，预测其承载能力和寿命，为设计师在轻量化与可靠性之间寻找最佳平衡点提供量化依据。例如，某小型经纬仪的方位轴系通过有限元优化，使轴系倾斜误差从20角秒降至6角秒，大幅提升了指向精度。

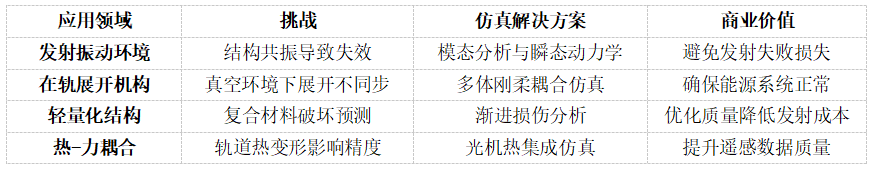

表：卫星力学仿真的关键应用领域

三、仿真与试验的误差分析与控制

尽管现代仿真技术取得了长足进步，但仿真结果与物理试验之间仍存在不可避免的差异。在“一步正样”模式下，深刻理解这些误差的来源并实施有效控制，成为确保卫星在轨可靠性的关键环节。卫星结构力学仿真与物理试验的对比主要集中在三大核心领域：固有频率与振型、动态响应峰值以及局部应变分布。

某型星载光电跟瞄转台的仿真与试验对比数据显示：前6阶固有频率最大偏差为5.1%，谐响应分析中X、Y、Z三个主方向的最大响应偏差为3.2%。这一结果虽在工程允许范围内（通常要求频率误差<5%，响应误差<10%），但仍揭示了仿真模型的局限性。更深入的分析表明，这些误差主要源于四个关键方面：

（1）边界条件简化误区：传统仿真中常将轴承简化为理想约束，忽略真实接触刚度。研究表明，采用广义弹簧单元对轴承和锁紧机构进行等效建模可显著提升精度。某案例中，通过理论计算和模态试验数据辨识确定的等效单元刚度，将模态频率预测误差从15%以上降至5%以内。同样，卫星与振动台连接的边界模拟失准也是常见误差源，试验台难以完全模拟真实飞行器连接点动力学特性。

（2）材料属性不确定性：复合材料及机构接触界面的非线性特性难以精确建模。特别是航天器常用的碳纤维增强复合材料，其各向异性力学行为、层间剪切性能及环境温度效应（如-170°C至+120°C的轨道温度循环）均影响响应精度。某卫星太阳帆板动力学分析发现，忽略蜂窝夹层结构的方向依赖性刚度导致响应预测偏差达12%。

（3）阻尼机制建模不足：结构阻尼机理复杂（包括材料内摩擦、接头微滑移等），仿真中常采用简化的瑞利阻尼模型（仅考虑质量和刚度比例阻尼）。某案例通过基于扫频试验数据的参数辨识确定的模态阻尼比，将响应幅值预测误差从25%降至3.2%。这表明阻尼参数的经验估计是主要误差源之一，尤其对共振峰附近的响应预测。

（4）模型离散化误差：有限元分析中的网格质量直接影响结果可信度。在光学面形分析中，抛物镜面的有限元离散误差需要通过专门算法消除，才能实现高精度面形参数计算。同样，点云边界检测技术对光机集成仿真接口中的光学面形数据处理至关重要。

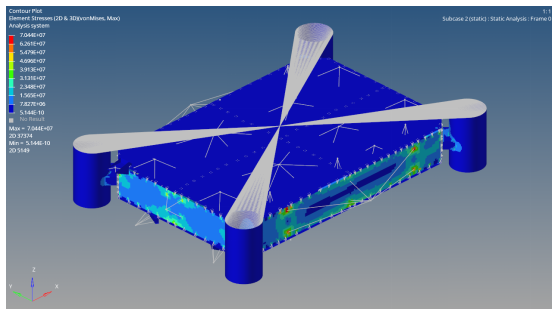

 应力云图

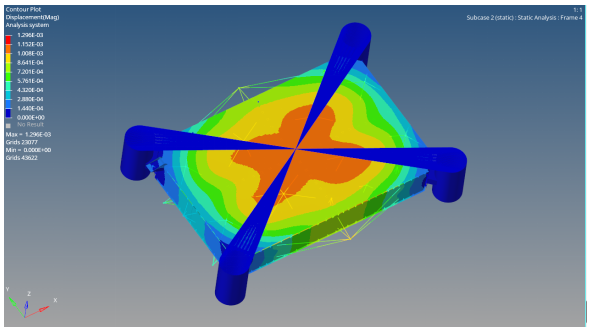

模态云图

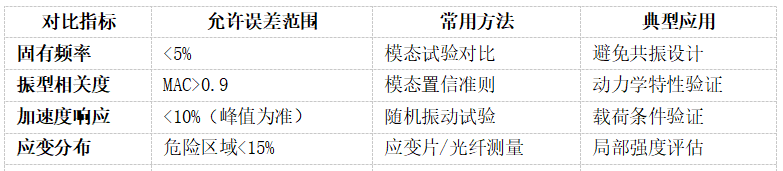

表：卫星力学仿真与物理试验主要对比指标

1、误差控制三大策略

针对上述误差源，现代航天工程实践已发展出多套行之有效的应对策略：

（1）基于试验数据的模型修正：利用少量但精心设计的物理试验修正关键参数。如通过模态试验修正边界刚度；通过静力测试修正材料本构模型；通过热变形测试修正热膨胀系数。某研究通过模态试验数据修正轴承等效刚度，再通过扫频试验辨识模态阻尼比，形成“试验-修正-再仿真”的闭环流程。这种分层验证策略大幅提升了模型置信度。

（2）虚拟振动试验技术：融合物理规律与VR交互的新型验证平台。基于虚拟现实的卫星虚拟振动试验系统包含三大模块：虚拟现实模块构建实验环境；模型模块建立星台耦合动力学；虚拟仪器模块优化实验条件。该系统通过传递矩阵法建立卫星与振动台耦合模型，求解系统固有频率与振型，解决了传统方法中边界条件模拟失真问题。这种方法可在实物试验前预测潜在过试验（超出设计载荷）或欠试验（未充分验证）风险。

（3）多尺度联合建模：针对不同关注区域采用变尺度模型。对太阳帆板铰链等关键部位建立精细化微模型（包含接触、摩擦等非线性特性）；对次要区域采用简化梁/壳单元；通过子结构法耦合各尺度模型。某卫星太阳帆板展开机构分析中，铰链局部采用μm级网格，板面采用cm级网格，在保证精度的同时将计算量降低70%。

四、未来发展方向：高保真与智能化

卫星结构力学仿真技术正经历深刻变革，在低成本航天需求和数字技术革命的双重驱动下，向着更高保真度、更强智能化方向快速演进。四个关键发展方向尤为值得关注：

多学科联合仿真平台兴起。传统单物理场分析难以满足复杂卫星系统设计需求，新一代仿真平台正整合结构力学、热、光学等多领域模型。索辰科技的CAE软件已实现“卫星总体设计中的多学科流程化仿真与优化”，其光机耦合仿真软件专门用于空间相机在空间热辐射等复杂工况下的分析。这种多物理场耦合能力对高精度遥感卫星至关重要——热变形引起的镜面畸变直接影响成像质量。某研究表明，通过光机热集成分析优化设计的空间相机，在轨畸变控制精度达纳米级。未来平台将进一步融合轨道动力学、空间环境效应等学科，实现全系统性能预测。

人工智能驱动的模型革命。机器学习技术正从三个方面重塑仿真范式：

1、通过深度学习代理模型替代计算耗时的有限元分析，使随机参数分析效率提升百倍

2、基于生成对抗网络(GAN)的虚拟试验样本生成，解决小样本条件下模型训练难题

3、利用强化学习优化传感器布局，以最小监测点获取最大信息量

某研究采用遗传算法优化柔性铰链设计，使卫星光通信粗跟踪系统的回转误差角降至343μrad，并通过有限元验证误差<3.5%。人工智能将显著加速“仿真-优化”迭代过程，为设计师提供实时反馈。

虚拟现实与沉浸式仿真交互。基于VR的卫星虚拟振动试验系统代表了这一趋势。该系统包含虚拟现实模块（构建实验场景）、模型模块（建立星-台耦合动力学）和虚拟仪器模块（优化实验条件）。工程师可“身临其境”地观察卫星在模拟振动环境下的响应，交互调整试验参数。某系统实现了“实验室中的各个实验设备在虚拟现实场景中具备物理属性”，大幅提升仿真直观性。未来结合增强现实(AR)技术，可在实物卫星上叠加虚拟变形场，实现虚实融合的故障诊断。

航天探索从未停止对可靠性的追求，只是在成本与风险的平衡中找到了新的支点——当实物试验被压缩，虚拟验证就必须扩展；当试错机会减少，首次正确率就必须提高。这既是仿真技术的挑战，也是其价值所在。未来卫星的成功，将源自地球上的比特与太空中的原子之间，前所未有的精密对话。

五、航天卫星结构力学仿真实战

为了帮助工程师和理工科院校学生掌握这种航天卫星结构力学仿真能力，近日，我在仿真秀原创独家发布了《航天卫星结构力学仿真实战24讲》。该课程立足航天卫星领域，系统解析卫星平台与有效载荷核心构成及功能，深入揭秘航天器结构设计目标与约束条件，帮助学员建立卫星系统工程概念；通过融合 HyperMesh、Patran、Nastran 三大工业级软件教学，覆盖从高效前处理、精确建模集成到核心求解的仿真全流程，掌握卫星各类力学分析应用；聚焦实战经验分享，详解卫星 CAE 分析关键注意事项与避坑方法；以典型卫星模型为案例，采用项目驱动教学，让学员亲身体验完整仿真流程，最终收获扎实理论基础、高级仿真技能及独立完成卫星结构多类型分析的能力。
