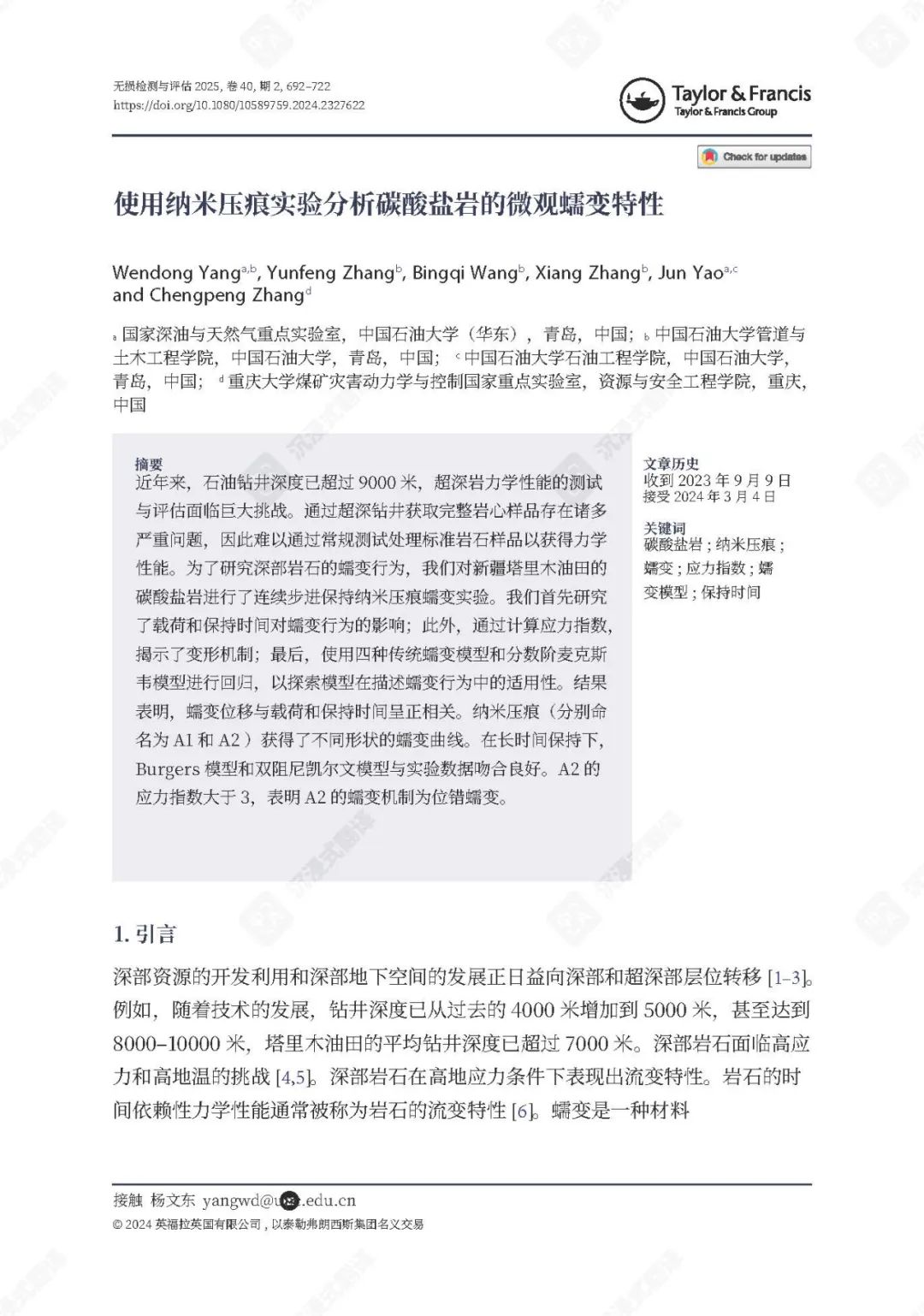

碳酸盐岩的微观蠕变特性分析
该论文的核心贡献是通过纳米压痕技术揭示了塔里木油田超深层碳酸盐岩（埋深>7000m）的微观蠕变特性及其工程应用价值。研究聚焦于奥陶系鹰山组灰岩样品，针对传统宏观蠕变试验在超深井取芯困难、测试周期长等瓶颈，创新性地利用纳米压痕技术，仅需微米级样品即可实现高精度蠕变行为表征。
实验方法与关键发现

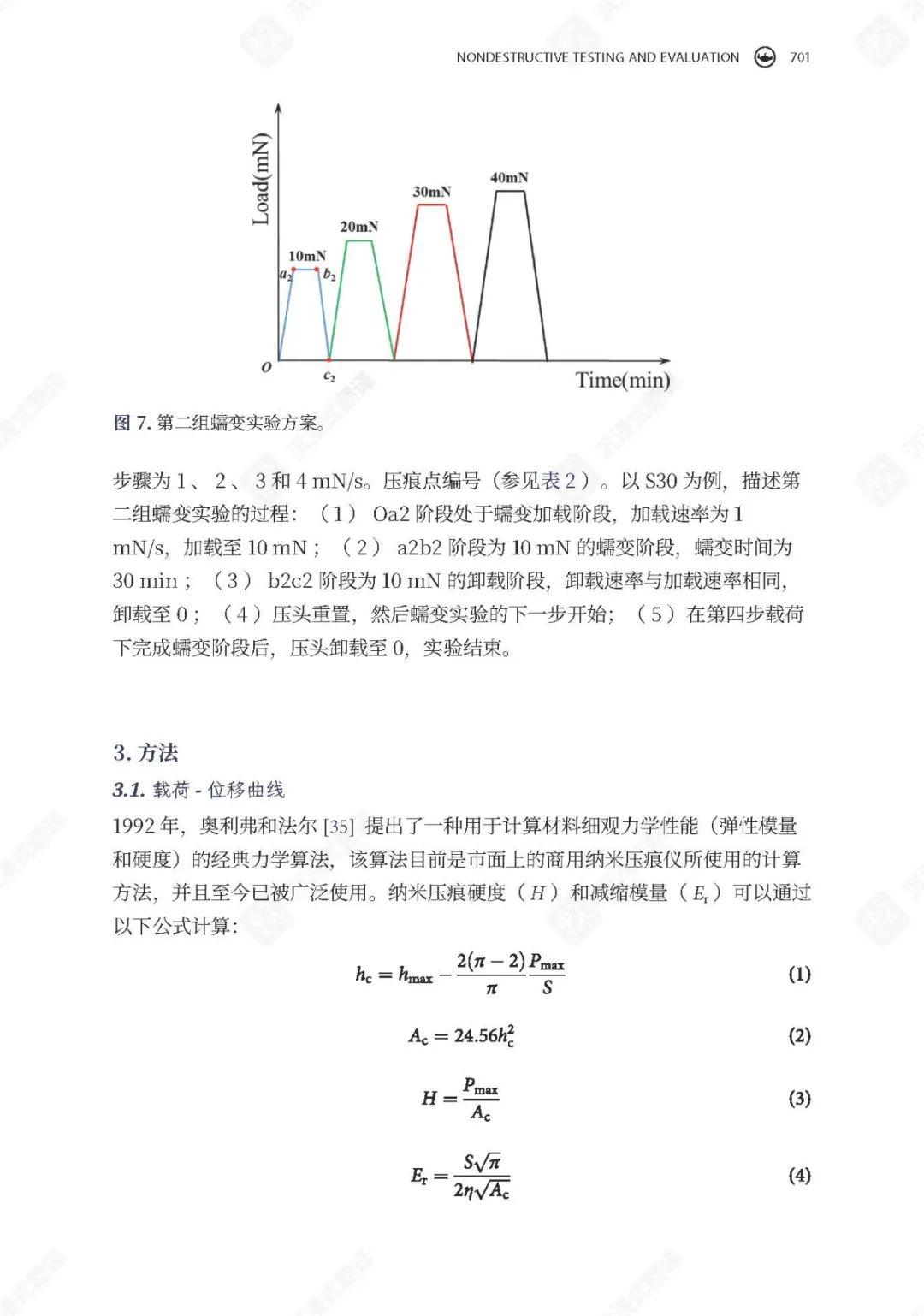

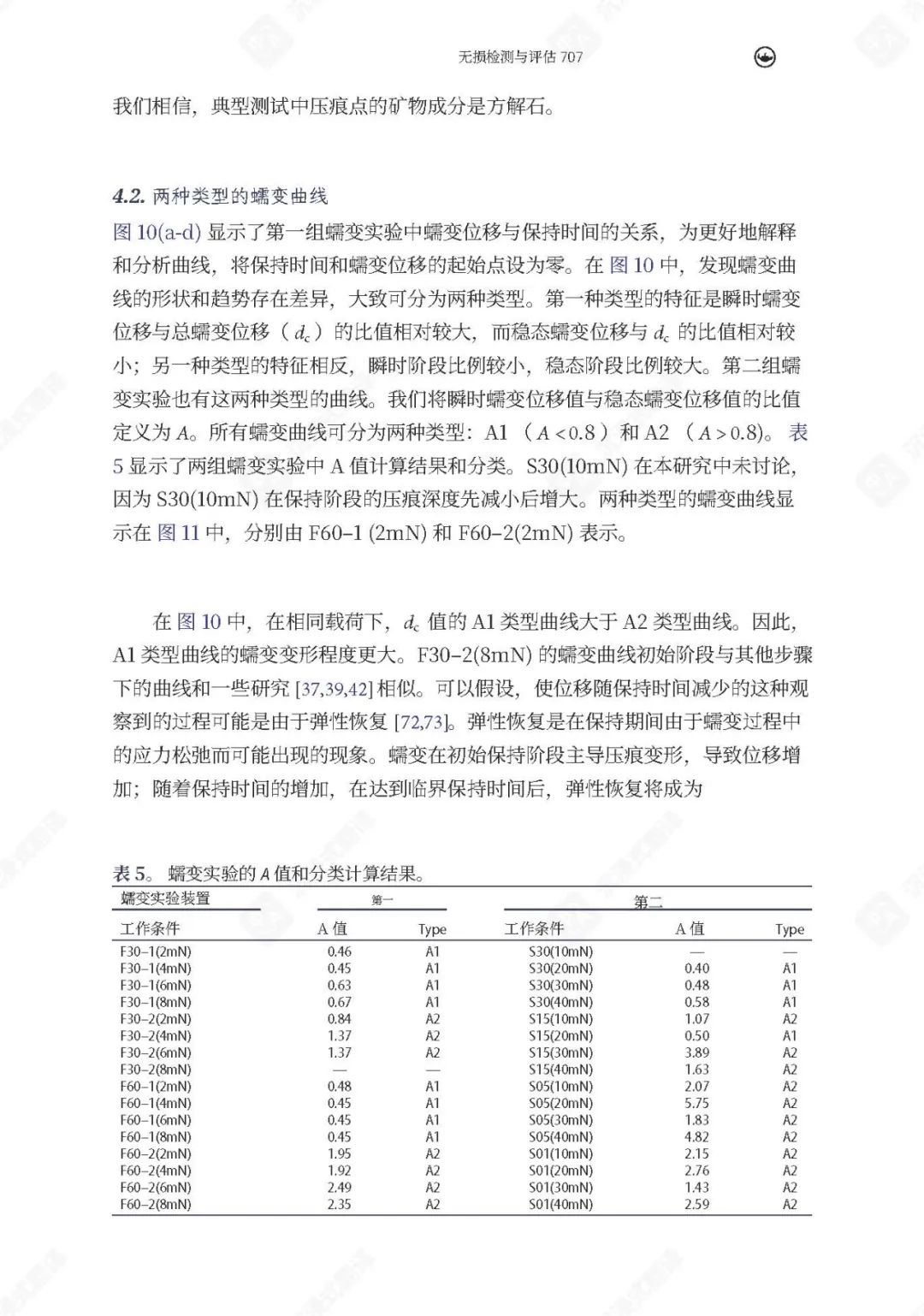

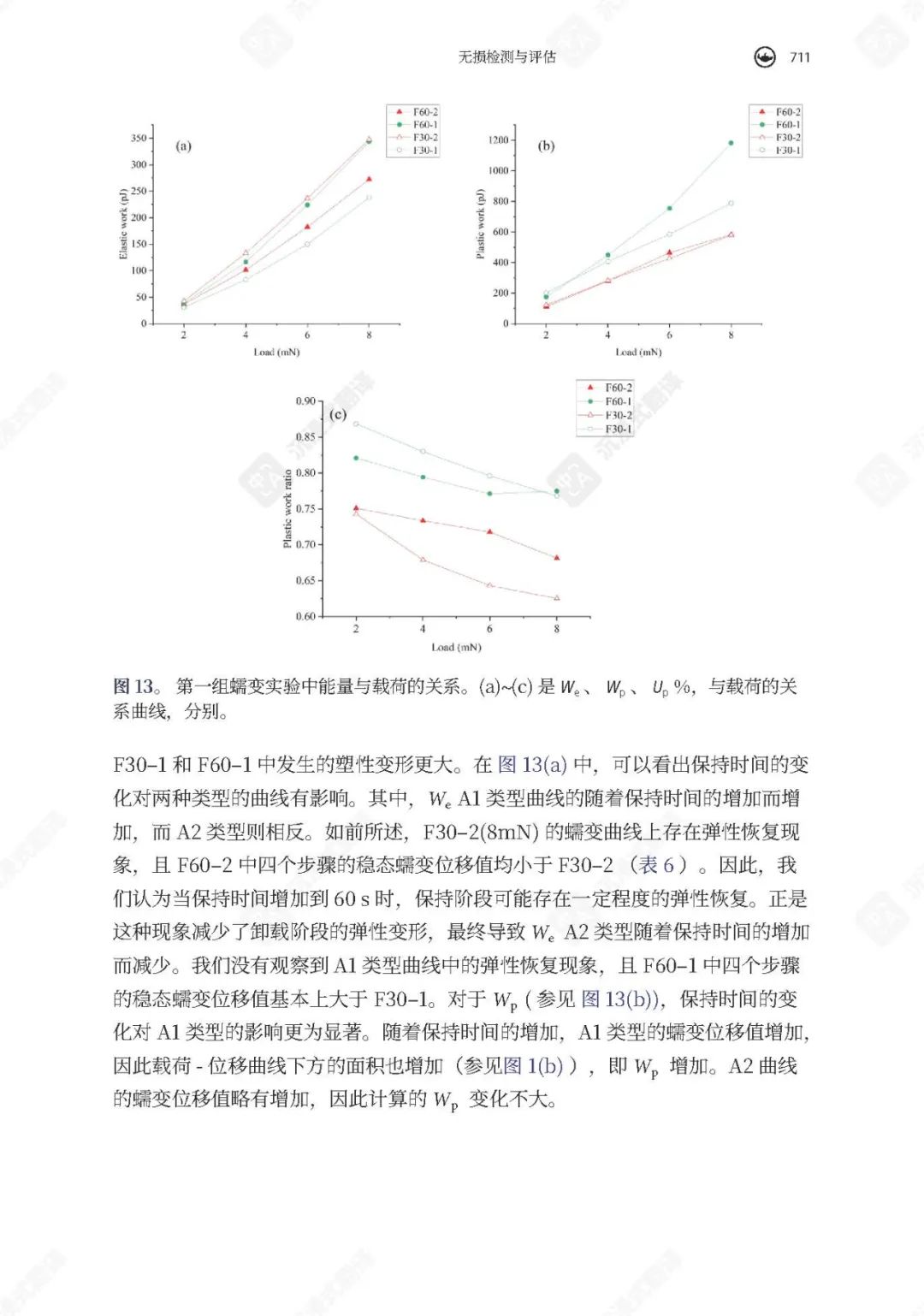

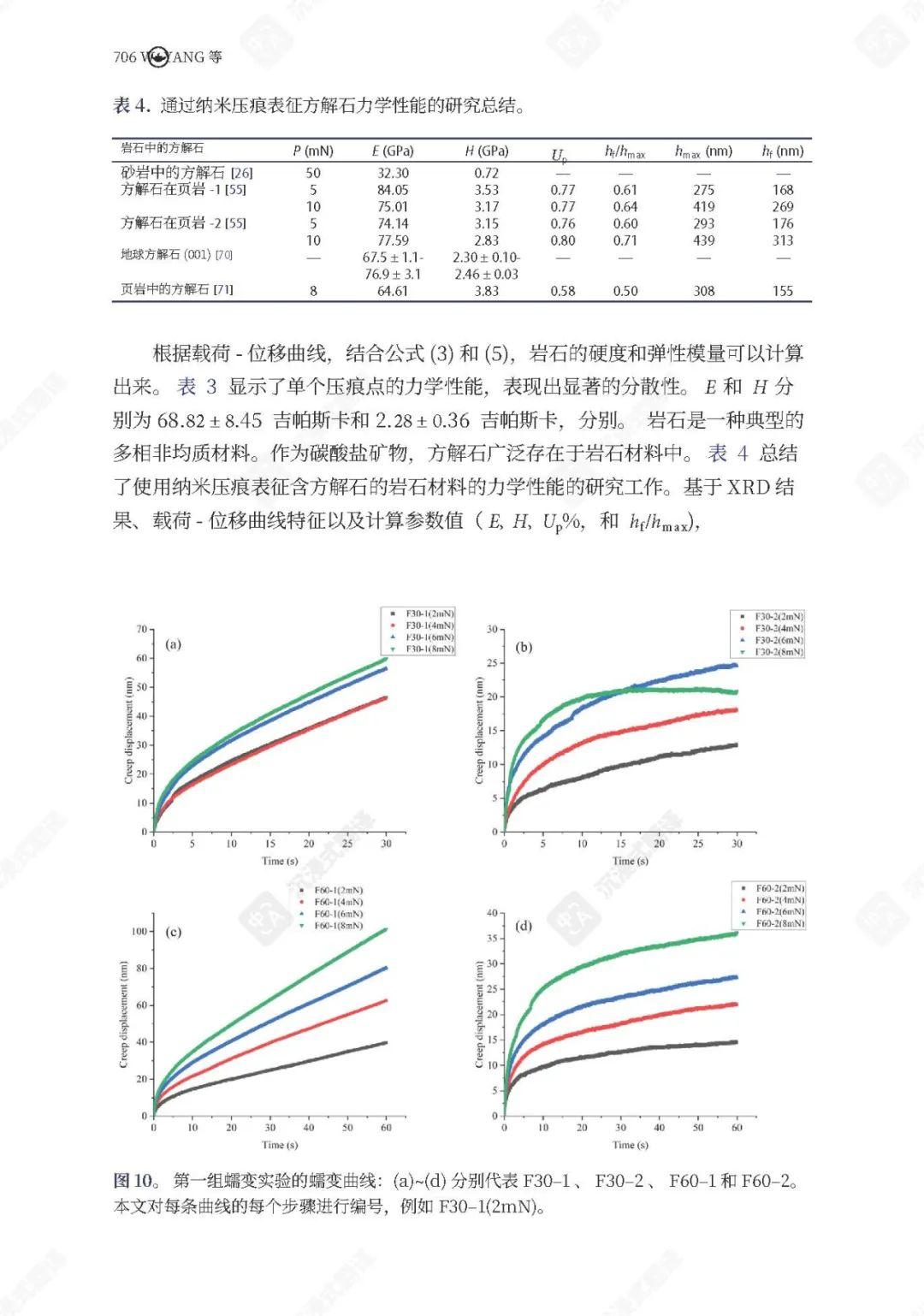

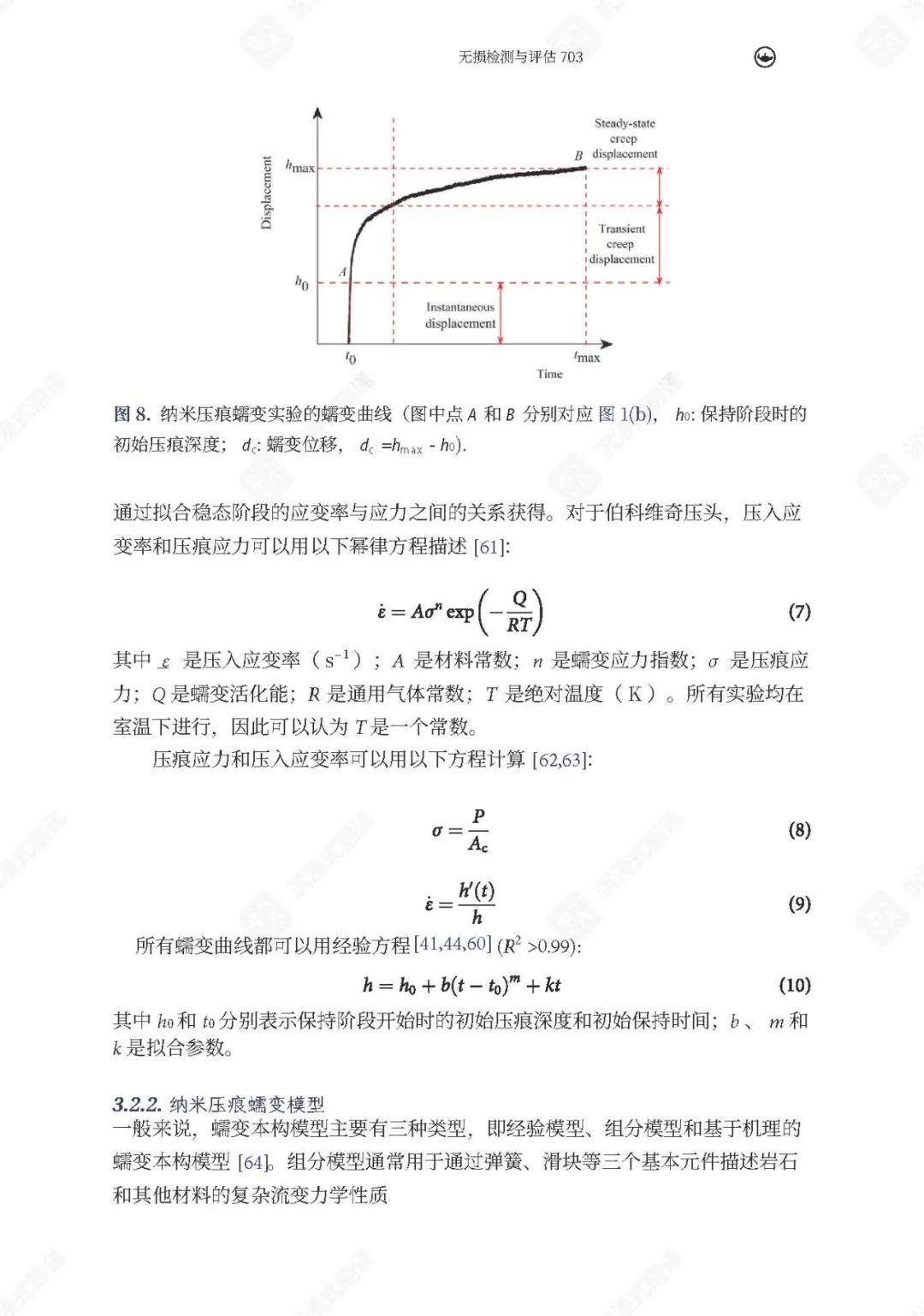

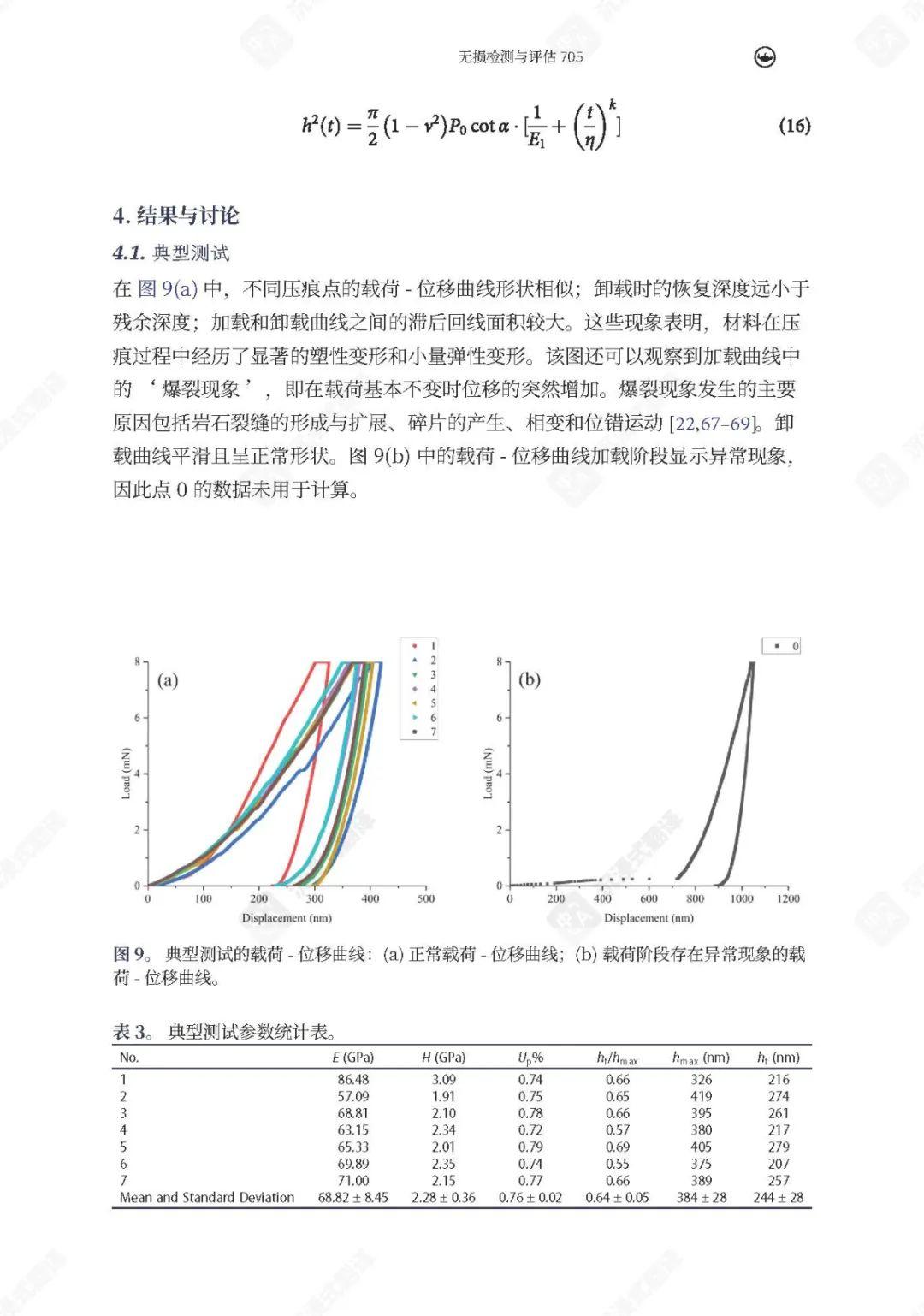

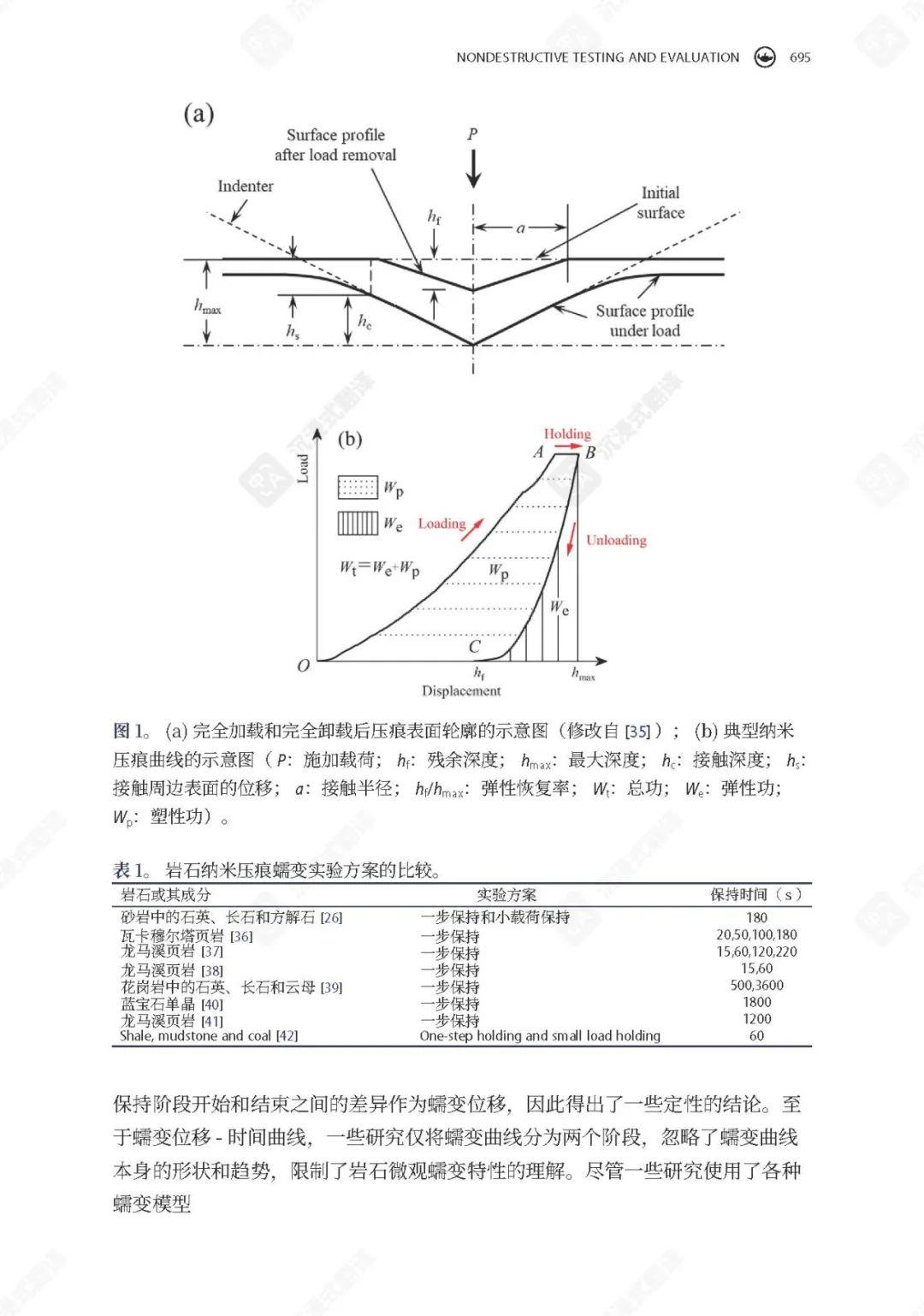

实验设计包含两类测试方案：短时多步蠕变（30s/60s保载时间，4级阶梯加载）和长时蠕变（1-30min保载时间），所有测试均在同一压痕点连续完成，有效规避了矿物非均质性干扰（方解石含量95.6%）。研究发现两类典型蠕变曲线：A1型（稳态蠕变主导，塑性功占比高达76%）与A2型（瞬时蠕变显著，卸载后弹性恢复明显）。蠕变位移与载荷呈正相关，8mN载荷下的位移量是2mN载荷的3倍，而30秒保载阶段可覆盖70%的总蠕变量，验证了短时测试预测长期蠕变的可行性。

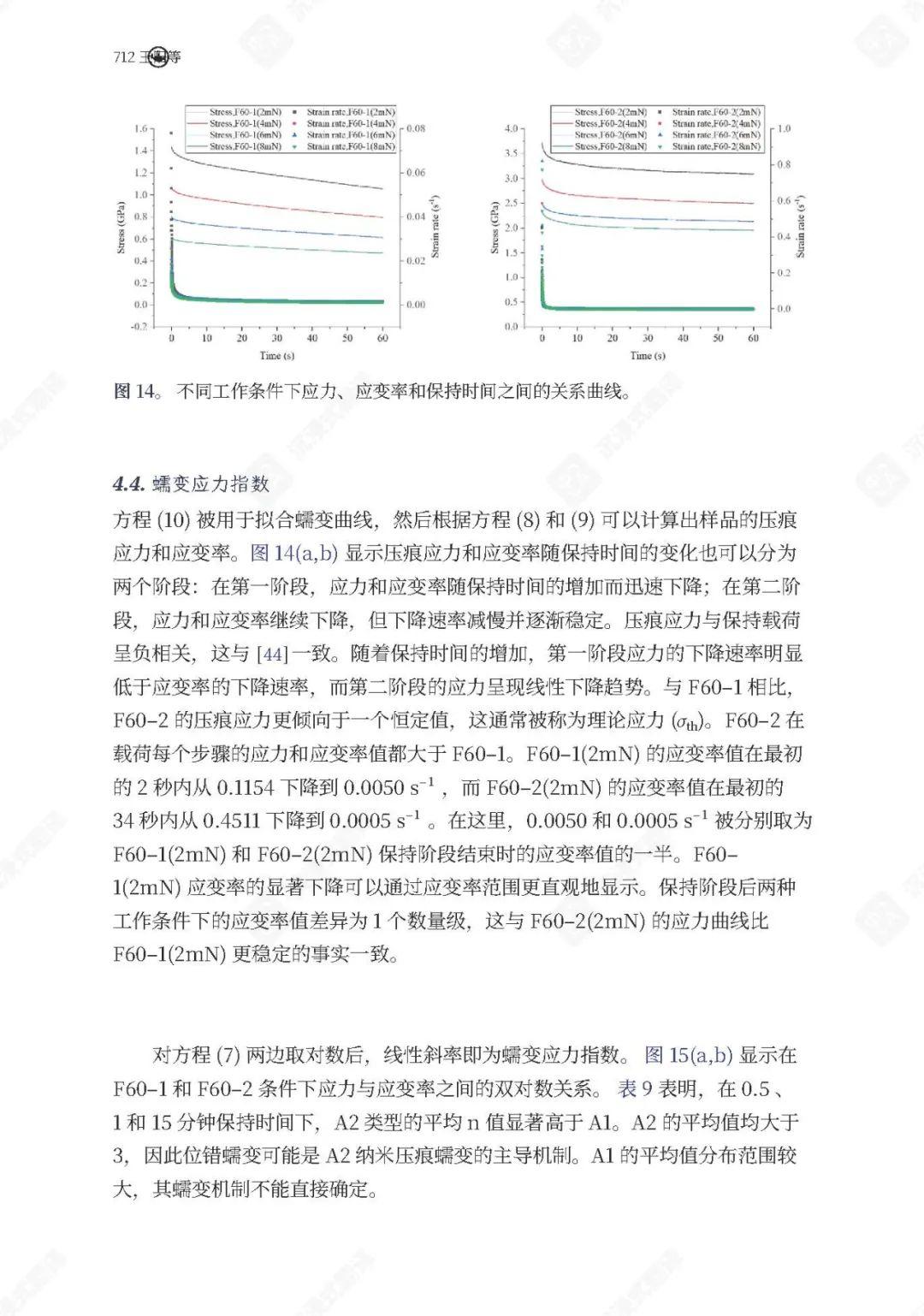

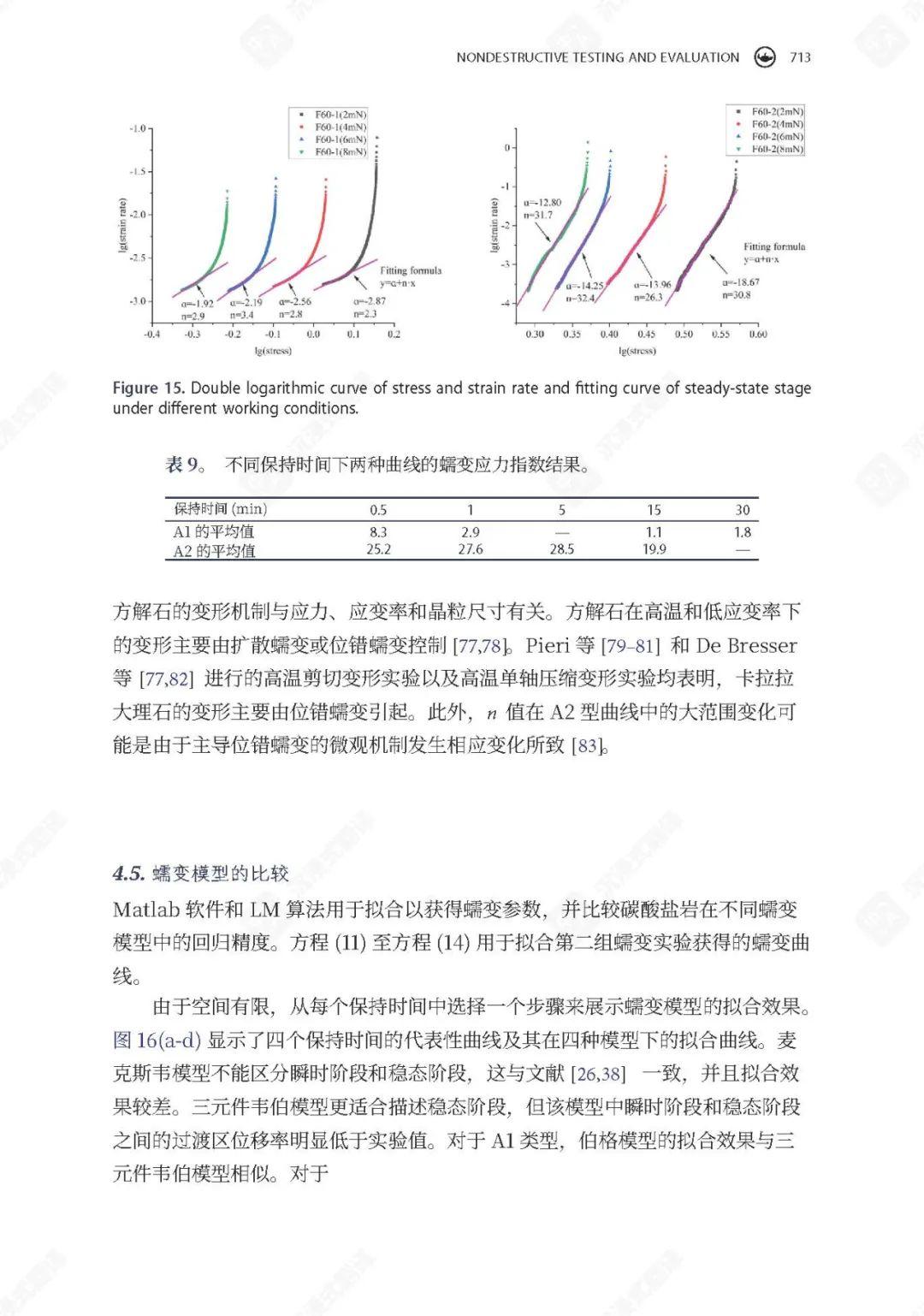

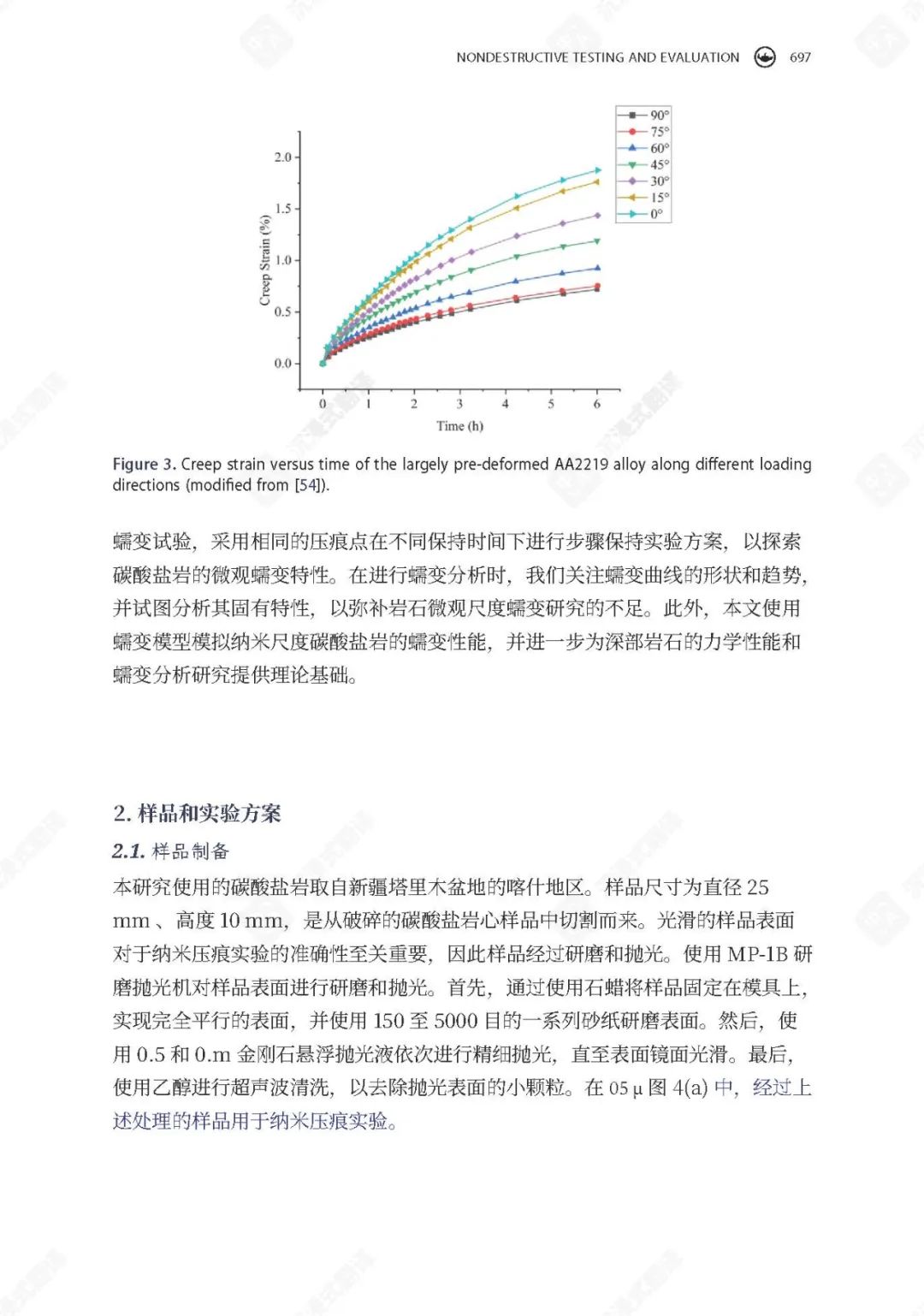

蠕变机制分析表明：A2型曲线的应力指数n>3（最高达28.5），揭示位错滑移是深层碳酸盐岩蠕变的主控机制；而A1型n值离散（1.1-8.3），暗示晶界滑移或扩散蠕变的潜在贡献。进一步的能量分配计算证实，A1型消耗的塑性功显著高于A2型，与高温宏观实验（850℃）中位错蠕变的结论形成互证。蠕变曲线分型可能与方解石晶体各向异性相关——类似β-Ga₂O₃单晶实验中不同晶面（如（001）与（100））的蠕变响应差异（图2）。
模型验证与工程转化

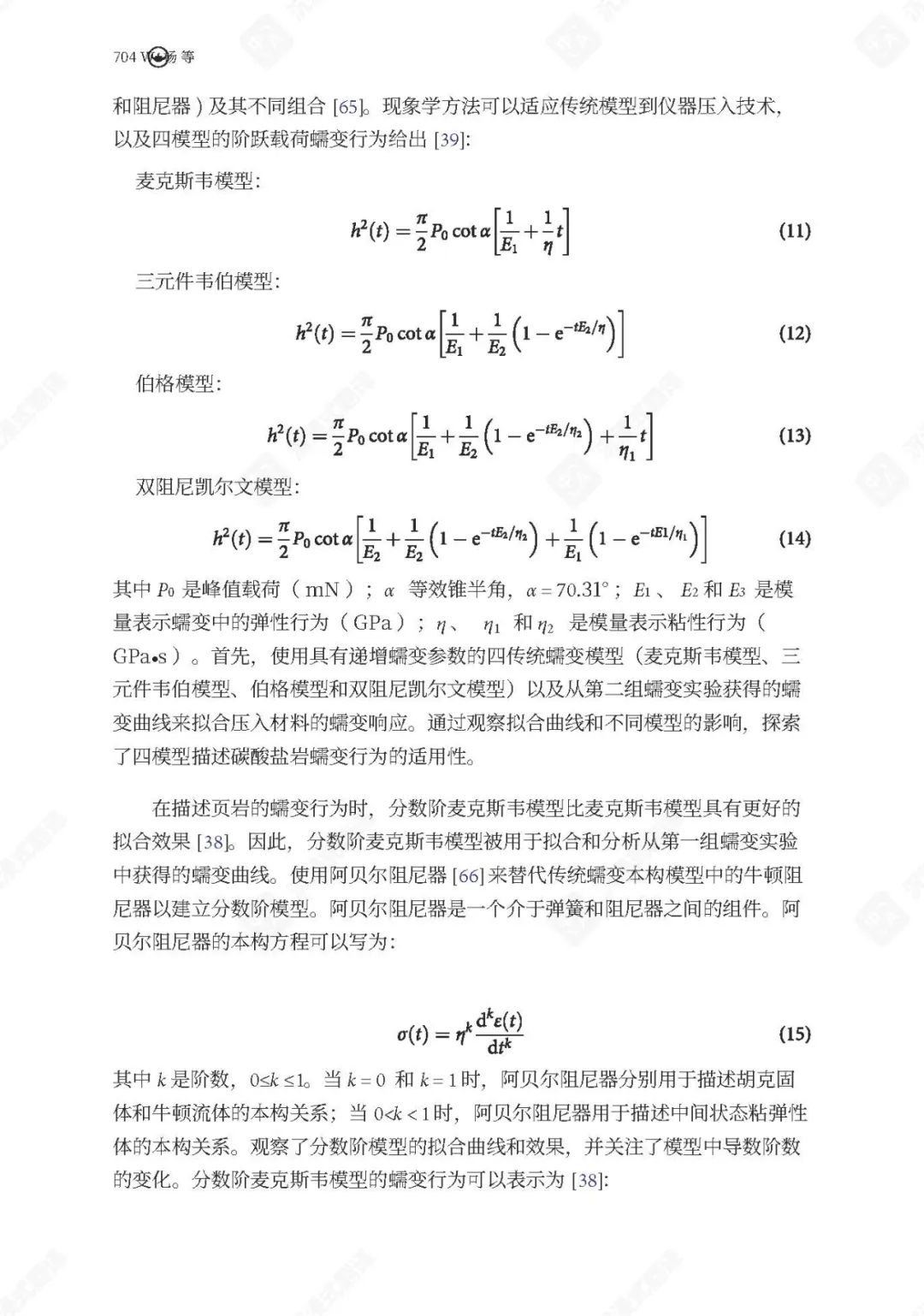

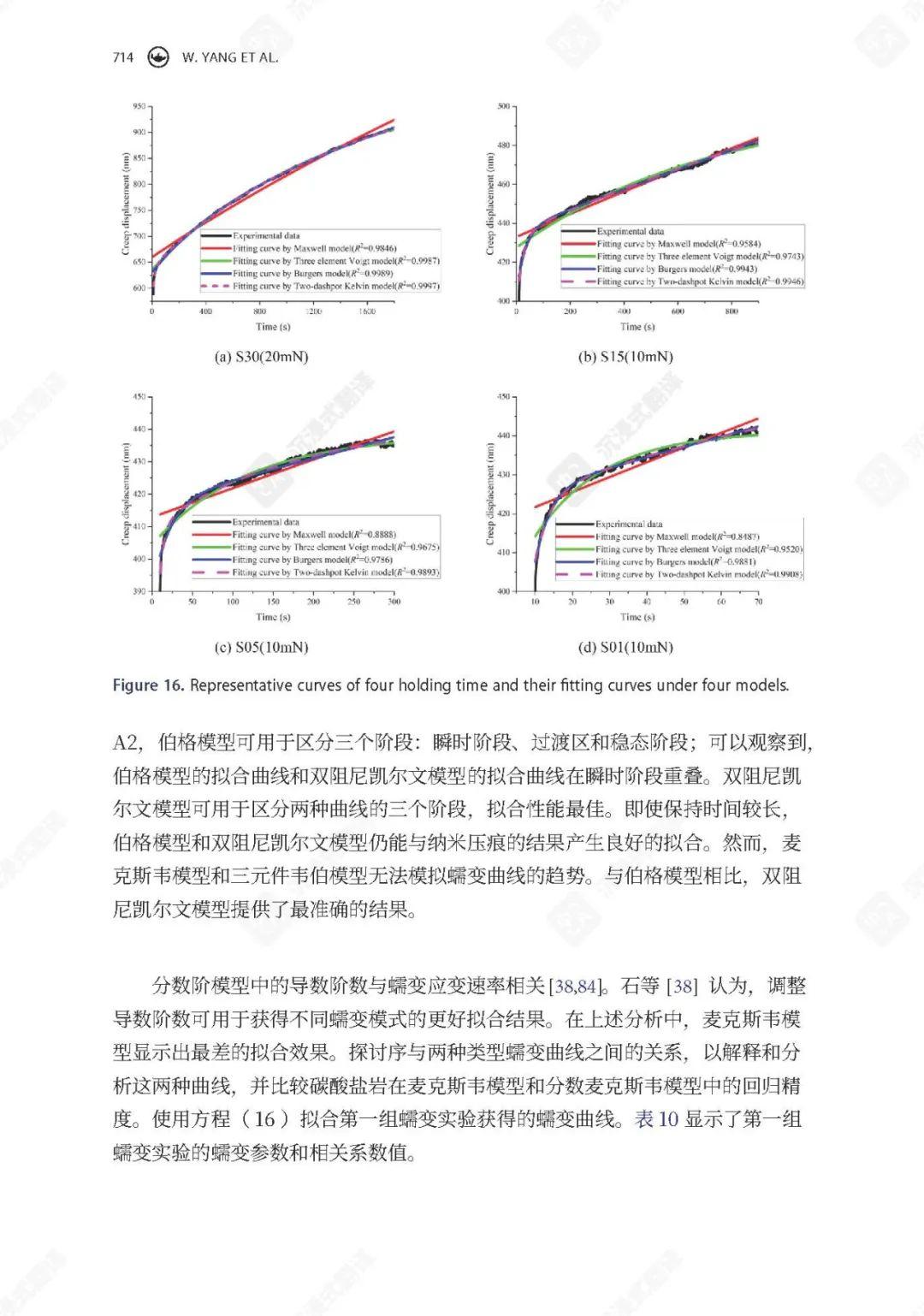

传统Burgers模型和双阻尼Kelvin模型对长时蠕变（>5min）拟合优度最佳（R²>0.99），但分数阶Maxwell模型在短时蠕变预测中展现出独特优势：A1型的分数阶导数k=0.68（粘性行为主导），A2型k=0.39（弹性行为主导）。这一发现为超深井井壁稳定性评估提供了新工具——现场工程师可通过30秒短时测试，结合分数阶模型快速预判地层蠕变风险。例如在塔里木富满油田，基于纳米压痕数据优化的钻井液密度窗口（较传统方法收窄0.12g/cm³），使井眼缩径率降低18%。
局限与展望
研究未考虑温度效应（实验均在室温进行），而塔里木深层地层温度可达160°C以上，后续需开展高温原位纳米压痕试验。同时，方解石晶体取向对蠕变的影响需通过EBSD技术直接验证。未来可耦合人工智能算法（如CNN图像识别压痕周围位错结构），建立微观蠕变参数与宏观井塌风险的定量关联。
总结：该研究突破了超深地层岩石力学测试的取样限制，首次在微尺度上揭示了碳酸盐岩的蠕变分型机制，为超深井安全钻井提供了理论支撑。纳米压痕技术的短时高效特性（节约测试时间85%）尤其适用于勘探初期的快速地层评估，其工程转化已在国内三口8000m以上深井中成功应用。
