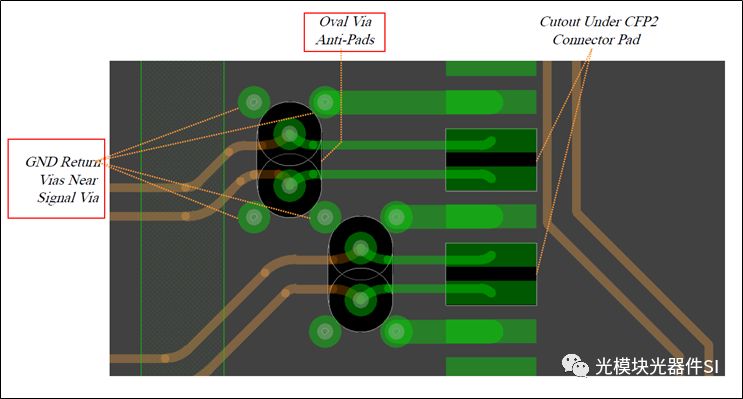

浅谈回流地孔的作用

1. 保证TEM模式信号传输；
2. 提供最小电感返回路径；
3. 抑制串扰（辐射）；







1、TEM模式信号传输：

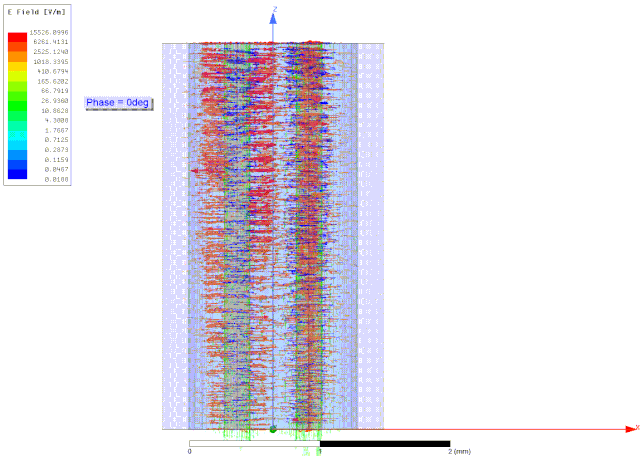

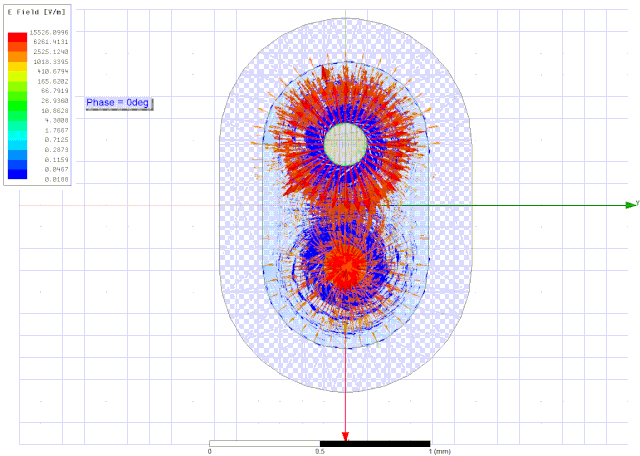

过孔其实就是一个外导体不完整的同轴线，大家都知道同轴线内部传输的标准的TEM模，为了让过孔内部的电磁波模式尽量接近TEM模，必须加上回流地孔，让GND完整；

2、提供最小电感返回路径；

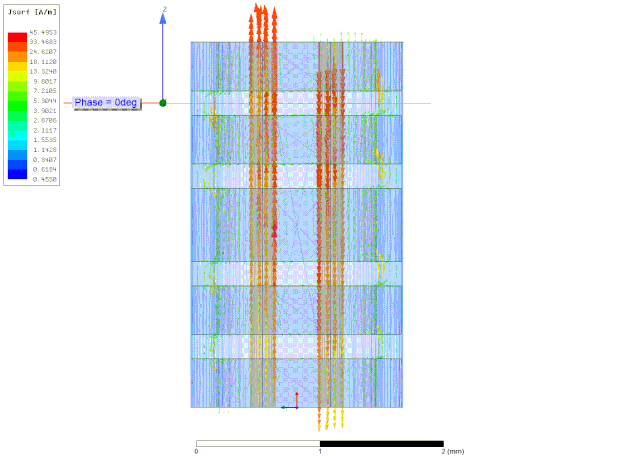

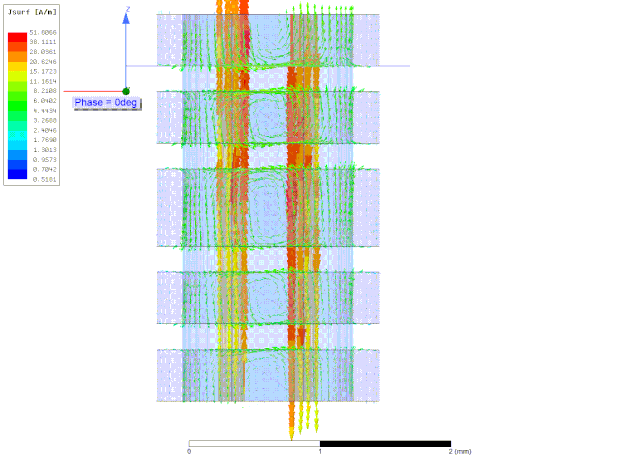

这是带GND回流孔的导体表面电流分布，可以看到清晰的电流返回路径。

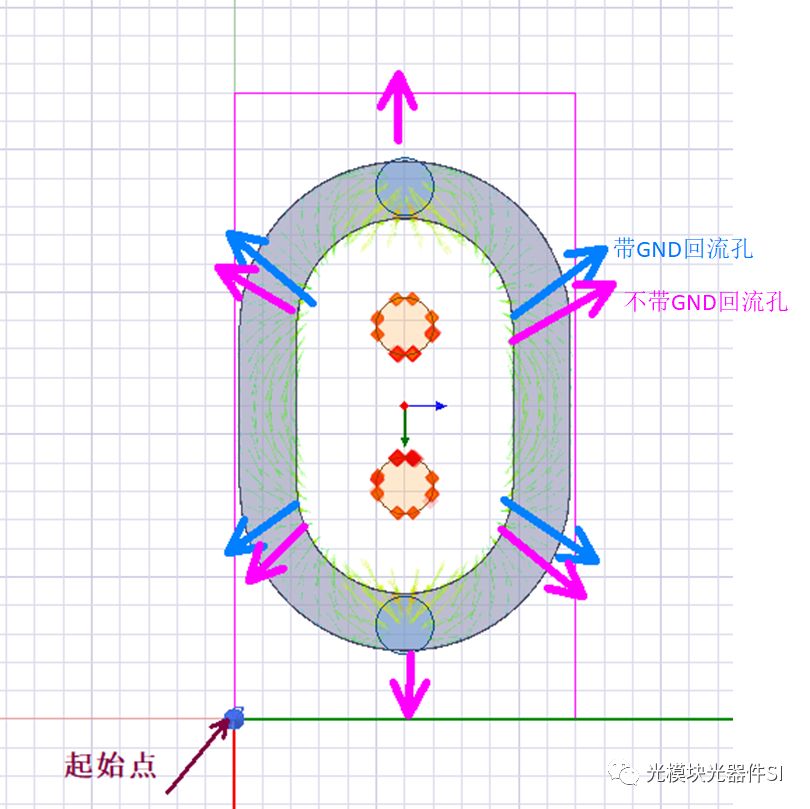

3、抑制串扰（辐射）：

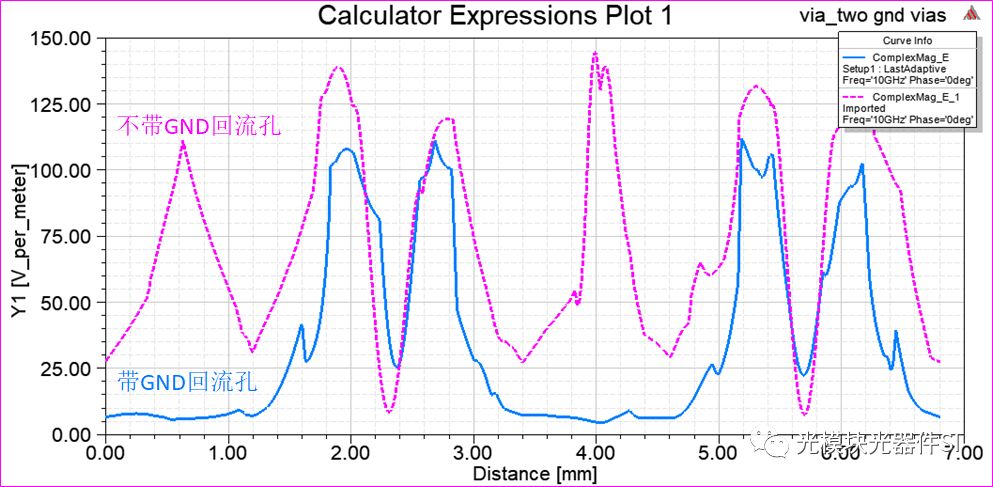

在添加回流地孔的位置，明显电场辐射小了很多，这就是串扰抑制功效。

仅供参考
