HFSS中wave port deembed阻抗偏低问题

最近碰到不少人问HFSS中wave port deembed阻抗偏低问题，就是差分线、微带线或其他传输线在使用wave port的deembed（负数）后，阻抗偏低会0.5~3ohm不等，比如差分阻抗有98ohm，但是deembed后只有96ohm，这肯定不对。

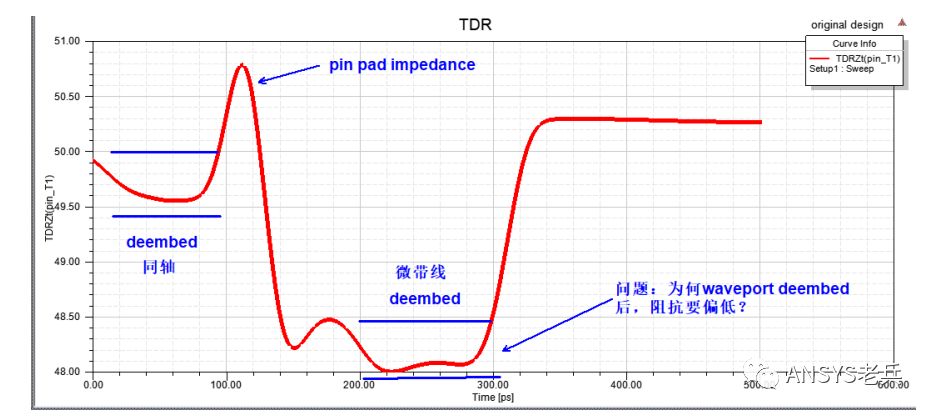

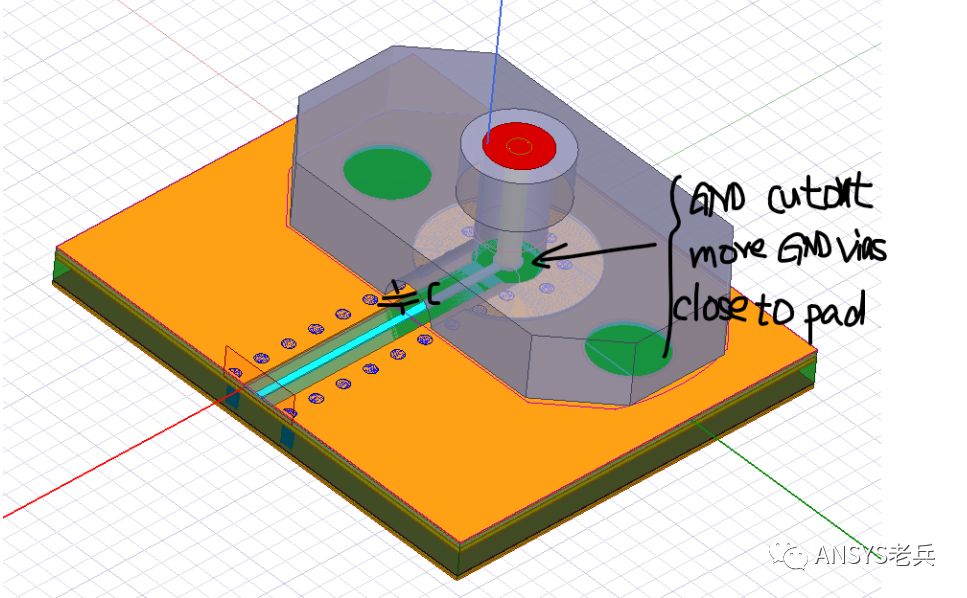

以下面的垂直安装SMA为例，参考第二图，微带线一侧的wave port在deembed后，阻抗偏低了大概0.5ohm，虽然差异很小，但还是要找到原因。

因为模型本身非常简单，一般都不会出问题，问题就在于wave port的高度设置，ANSYS原厂建议微带线的wave port高度设置为6~10倍介质厚度，通常大家觉得设置为7倍介质厚度高度也就够了，事实上正是这个高度还不够，才导致deemded后阻抗会偏低一些。

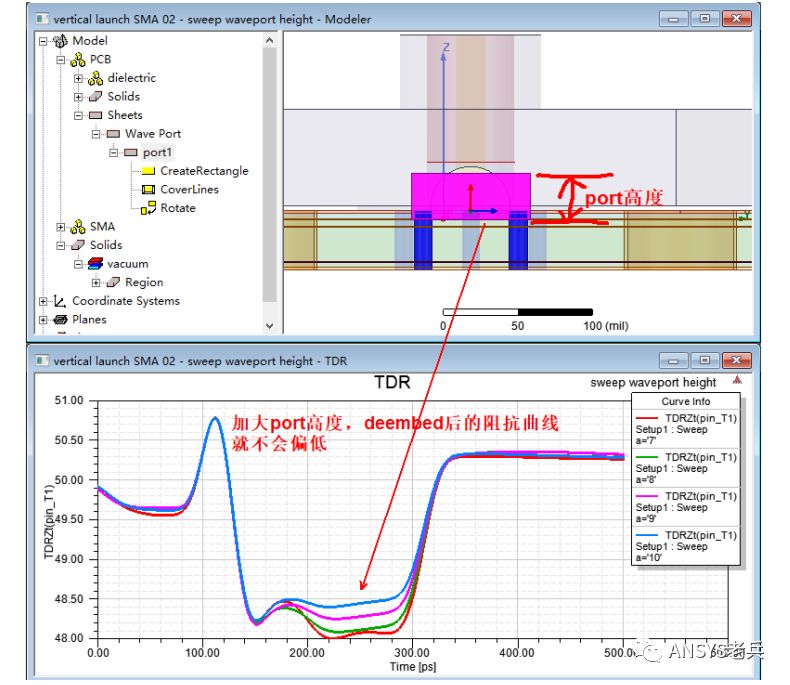

为了验证上面的想法，我们将port高度进行参数扫描，从7倍介质厚度到10倍介质厚度，step=1，看TDR曲线的变化规律，观察蓝色曲线，10倍介质厚度时，曲线就比较平坦了。

大家有兴趣可以自己去对比下port宽度对TDR的影响。

希望大家能有所收获，谢谢！
