电池热管理仿真案例分析-仿真前处理和流阻仿真

• 热管理仿真前处理：

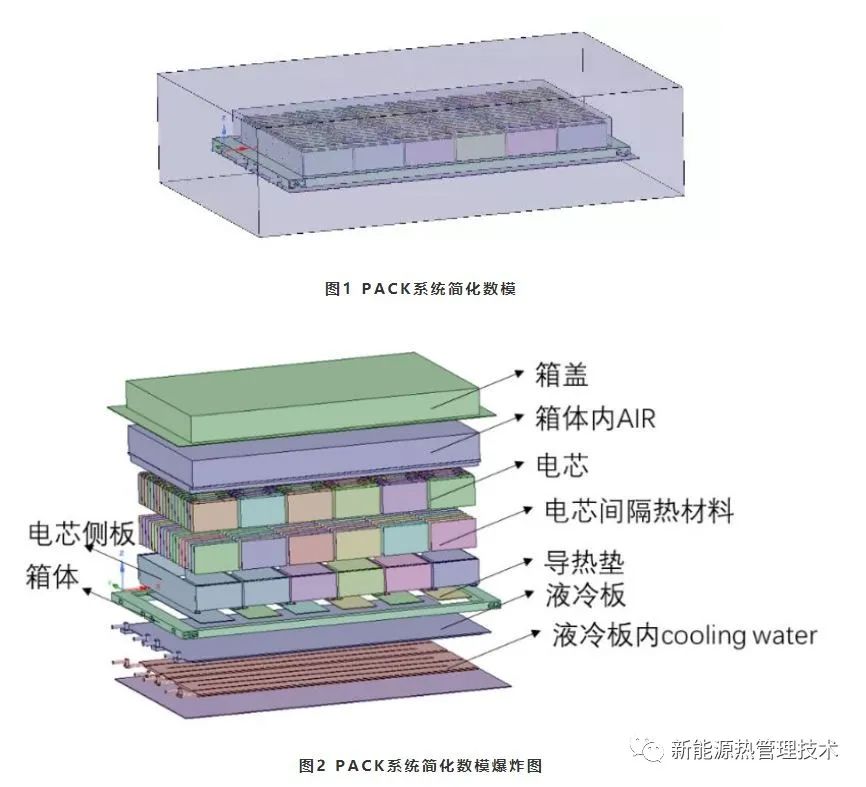

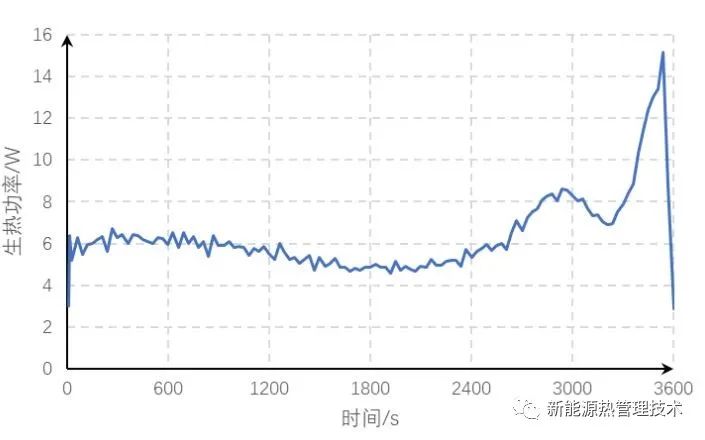

     利用ANSYS-SCDM软件对电池包PACK建模前处理，以STAR-CCM+软件作为液冷系统流场仿真和PACK热场仿真的工具，建立热流场仿真分析模型，最终实现了对动力电池在低温停车加热工况，常温行车、高温行车等工况PACK内部电池温度变化情况仿真，同时实现了对液冷系统内部压降和流量均匀性仿真，对冷板结构设计提出合理依据。

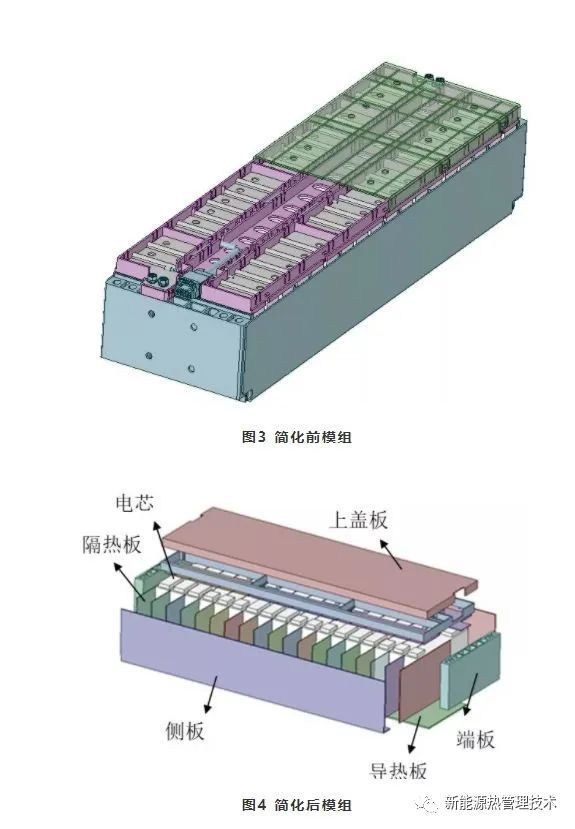

      通过分析数模的结构组成及各部件的作用以评估各部分对热系统的影响，进而决定对部件的保留、简化、还是舍弃。模型简化的原则，在尽可能仿真精度的情况下，通过简化减少网格的数量同时提高网格质量，提高计算效率。如图3和图4分别是动力电池模组简化前后得模型。

• 流阻仿真

锂电池Pack设计中往往会借助热流体仿真分析来辅助工程师完成pack热管理系统设计，在热管理系统设计阶段，可对Pack、模组或电池进行热场仿真分析，根据仿真结果快速地选择出冷却、加热和保温方式；在冷却子系统设计阶段，可以对Pack、模组或电池（带冷却子系统）进行热场和        流场仿真分析，根据仿真结果确定冷却通道设计、冷却介质、冷却入口温度和流量以及风扇或泵的参数等。

       借助热流体仿真分析工具，大部分的Pack热管理设计工作和部分测试工作都可以在电脑上完成。大量的设计、制造、测试工作可以被省略，Pack设计的成本也会大幅度下降。下面基于案例的方式，介绍一下动力电池热管理仿真分析的基本流程和技巧。

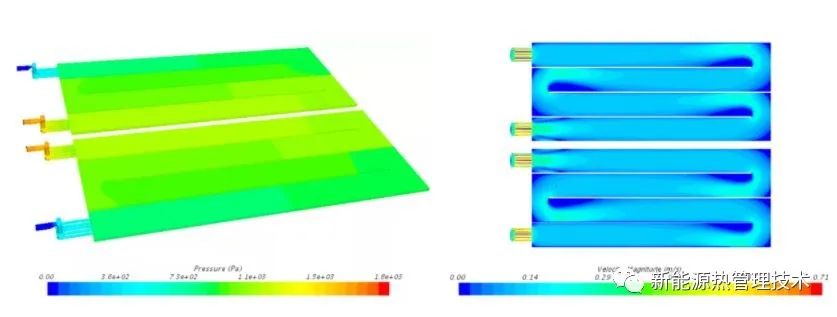

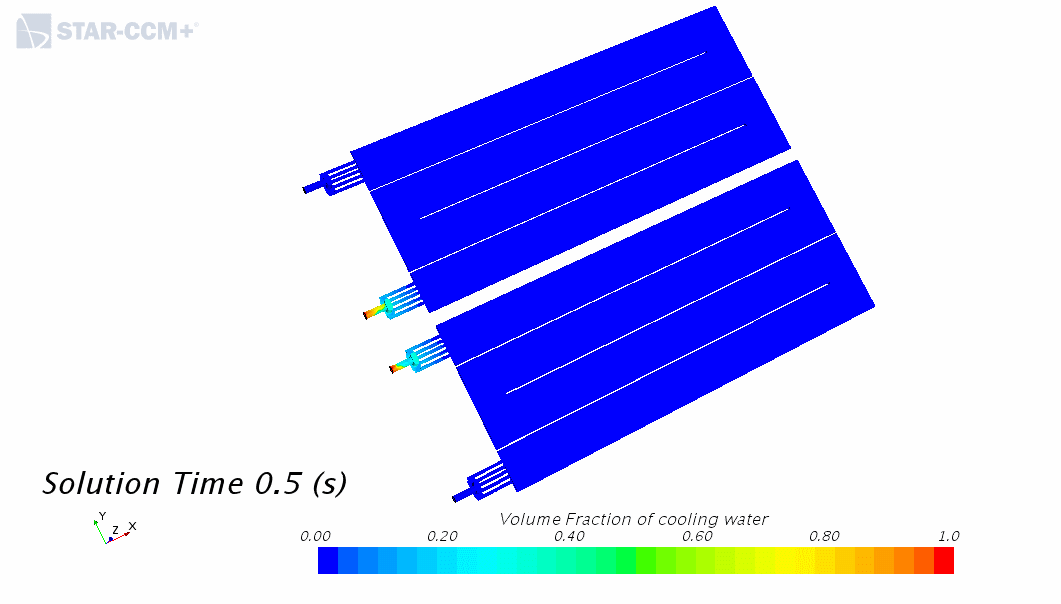

通过STAR-CCM+仿真工具计算出来的液冷系统的压力云图，从仿真的结果上看，系统的压降为1.8kPa，整个系统采用两进两出的两个并联结构，流量的均匀性必然满足设计要求。
