Starccm+软件入门（五）CFD 仿真后处理核心技术：Star CCM + 衍生零部件深度解析

在计算流体力学（CFD）领域，Star CCM + 凭借其强大的后处理功能成为工程师的首选工具。继场函数分析之后，衍生零部件（Derived Parts）作为后处理的 “可视化引擎”，通过构建虚拟几何元素，将抽象的流场数据转化为直观的物理洞察。本文结合操作逻辑与工程案例，系统解析其核心功能与应用场景。

一、衍生零部件：从数据到洞察的 “翻译器”

1. 功能定位
衍生零部件是 Star CCM + 后处理模块的核心组件，通过创建点、线、面、体等几何元素，实现三大核心价值：空间切片分析

• ：在复杂流场中截取特定位置的截面，剥离三维数据的冗余信息，聚焦局部特征（如边界层、激波面）。

• 特征提取与量化

  ：通过等值面、涡核心等工具，精准捕捉流场中的关键结构（如温度等值区域、涡流中心），并提供定量参数（如涡旋强度、分离点坐标）。

• 动态过程可视化

  ：流线、探针等工具可追踪流体颗粒运动轨迹或实时监测参数变化，辅助理解流动机制（如湍流扩散、热传导路径）。

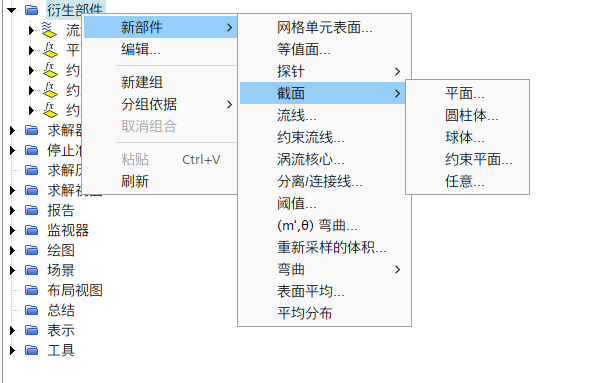

2. 层级架构与操作逻辑

节点管理

• ：所有衍生零部件存储于独立的 “Derived Parts” 节点下，支持批量创建、编辑与隐藏，便于结构化管理分析流程。

• 参数联动

  ：创建时需关联 “输入零部件”（如流体域、固体壁面），并通过坐标系统（Laboratory/Part Local）、偏移量、分辨率等参数实现与原始几何的精准对齐。

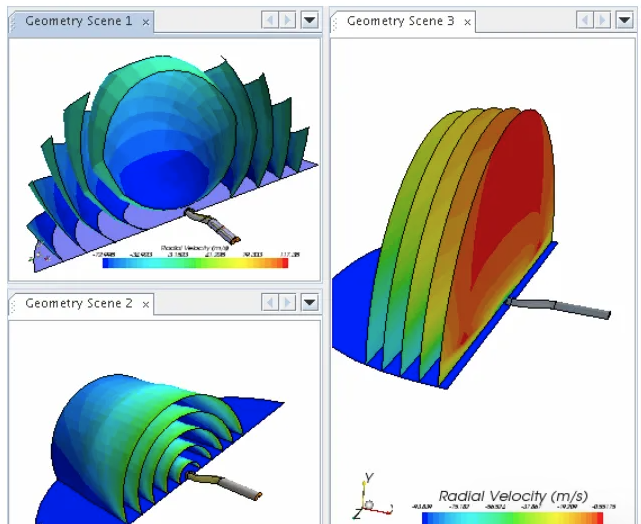

• 多显示器适配

  ：每个衍生零部件可独立关联标量显示器（云图）、矢量显示器（速度箭头）或流线显示器，支持多窗口同步对比（如图 1 所示）。

二、七大核心工具：功能详解与工程应用

1. 截面（Section）：三维流场的 “手术刀”

• 类型与创建要点

• 平面截面

  ：通过指定原点与法向量（如 X/Y/Z 轴方向）快速生成，常用于分析对称面流场（如管道中心截面的速度分布）。


• 圆柱体 / 球体截面

  ：需定义轴线方向、半径及剖切模式（单个 / 多个同心截面），适用于旋转机械（如涡轮叶片周向流场分析）。

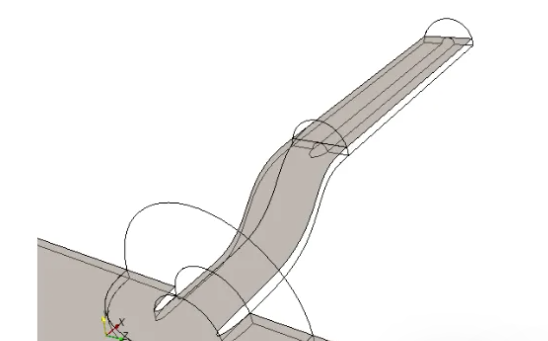

• 任意截面

  ：支持导入.STL 格式的 CAD 模型（如发动机气门不规则曲面），通过 “Part Surfaces” 对话框快速加载，解决复杂几何的剖切需求（如图 2 所示）。

• 典型应用

• 在电池热管理仿真中，通过平面截面分析液冷板流道内的温度云图，优化流道布局以减少死体积；
• 在汽车空气动力学仿真中，利用圆柱体截面提取轮拱区域的三维速度矢量，定位涡流产生位置。

2. 等值面（Iso-Surface）：标量场的 “等高线地图”

• 技术逻辑

  ：基于标量函数（如温度、压力、湍动能）生成等值曲面，通过颜色映射直观展示阈值区域分布。例如，提取电池包内 “45℃等值面” 可快速定位热点区域，辅助热失控风险评估。

• 进阶操作

  ：支持叠加多个等值面（如同时显示 35℃/45℃/55℃等温面），通过透明度调整观察嵌套结构。

3. 阈值（Threshold）：数据筛选的 “逻辑滤镜”

• 功能原理

  ：通过设定标量值范围（如 X 坐标介于 X₁-X₂之间的区域），隔离目标网格单元。例如，在空调风道仿真中，利用阈值工具提取 “风速＞5m/s 的截面区域”，评估出风口效率。

• 联动价值

  ：与截面功能结合使用，可在复杂流场中精准定位感兴趣的子区域，减少数据冗余。

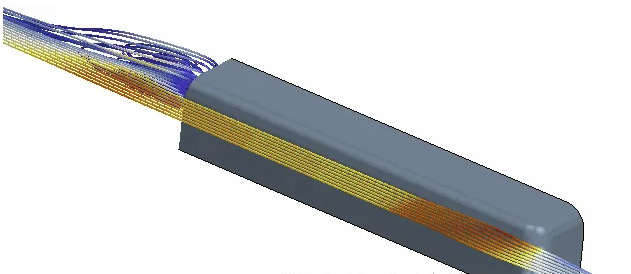

4. 流线（Streamline）：流动轨迹的 “时光记录仪”

• 核心分类

• 标准流线

  ：基于龙格 - 库塔积分算法，从种子点出发追踪流体颗粒运动，通过 “最大传播距离” 与 “步数” 控制轨迹长度，适用于全局流场拓扑分析（如换热器内的流体分布）。

• 约束流线

  ：强制流线附着于指定平面（如机翼表面），用于分析边界层分离或壁面剪切应力分布，结果可直接导出为 CSV 数据用于疲劳分析。


• 种子模式对比

  模式	适用场景	操作要点
  点种子	单点流动特性分析（如传感器位置）	需通过截面或等值面定位靶点
  线种子	一维流动趋势分析（如管道中轴线）	仅支持平面曲线，需确保平整性
  部件种子	复杂表面流动分析（如发动机缸体）	直接关联现有几何，支持 UV 分辨率调整

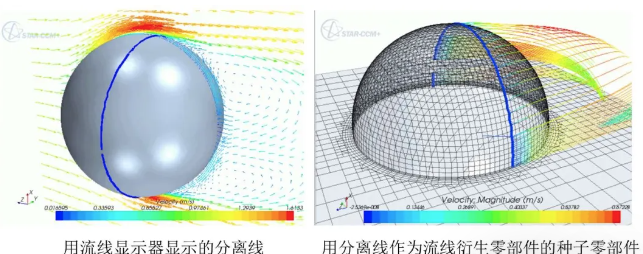

5. 分离 / 连接线（Separation/Attachment Line）：流动分离的 “预警器”

• 物理意义

  ：当流体流经壁面时，速度梯度突变会导致边界层分离，形成分离线（流动脱离壁面）或连接线（流动重新附着）。通过提取该特征线，可定位气动阻力激增点或热交换效率下降区域。

• 工程应用

• 在汽车尾翼设计中，分离线位置直接影响涡流脱落频率，通过矢量显示器叠加速度云图，可优化尾翼角度以延迟分离；
• 在燃料电池流道设计中，连接线区域的流动再附着可能引发局部过热，需通过结构改进（如增加扰流柱）改善分布。


6. 涡核心（Vortex Core）：涡流结构的 “GPS 定位系统”

• 提取算法

  ：基于速度矢量场计算涡旋强度（如 Q 准则），通过设置 “涡流质量”（角度阈值，建议＜15°）和 “最小长度”（过滤短噪点），精准识别主涡结构。

• 高阶应用

• 在航空发动机燃烧室仿真中，涡核心线可辅助分析燃料与空气的混合效率，优化旋流器设计；
• 与流线工具联动时，以涡核心为种子生成轨迹线，可动态展示涡流发展与耗散过程（如图 3 所示）。

7. 探针（Probe）：数据采样的 “显微镜头”

• 点探针

  ：在指定坐标（如 [1,0,0]）创建采样点，实时显示温度、压力等标量值及速度矢量，常用于监测关键位置的瞬态变化（如安全阀入口压力波动）。

• 线探针

  ：沿指定路径（如管道直径方向）生成数据曲线，通过 XY Plot 实时绘制参数分布（如径向速度衰减曲线），支持导出为 Excel 进行傅里叶分析或频谱计算。

三、复合应用场景：从单一工具到系统分析

案例：电池液冷板流场优化

1截面 + 阈值联动

1. 流线 + 涡核心协同

   ：以液冷板入口边缘为种子生成流线，结合涡核心工具定位入口处的小尺度涡流，通过增加导流片消除湍流噪声，降低压降 15%。

2. 探针数据验证

   ：在出口位置布置线探针，对比优化前后的速度均匀性指数（UI 值），从 0.68 提升至 0.89，证明流场均匀性显著改善。

四、效率提升技巧与避坑指南

• 批量创建

  ：通过 “模式” 选项选择 “Multiple”，输入偏移距离数组（如 0,0.05,0.1m），一次性生成等间距截面组，避免重复操作。

• 网格无关性检查

  ：创建流线或涡核心时，若结果出现锯齿状波动，需返回前处理模块加密边界层网格（Y + 值控制在 30-300）。

• 硬件加速设置

  ：在 “Display Preferences” 中启用 GPU 渲染，提升复杂衍生零部件（如百万级流线）的刷新速度。

五、延伸价值：从仿真到设计的闭环赋能

衍生零部件不仅是后处理工具，更可反向驱动前处理优化：

• 参数化关联

  ：将探针数据作为目标函数，接入 Optimus 等优化平台，自动迭代流道结构参数（如孔径、夹角）；

• 报告可视化

  ：利用 “Screen Capture” 功能导出高清矢量图，结合 Pathline 动画（.avi 格式），为客户或评审提供直观的技术展示。

结语

Star CCM + 的衍生零部件功能以 “几何为笔，数据为墨”，在虚拟空间中勾勒出流场的微观世界。从截面的精准剖切到涡核心的智能追踪，每个工具都是解锁 CFD 仿真价值的钥匙。对于工程师而言，熟练掌握这些工具不仅能提升报告质量，更可通过深度数据挖掘，发现传统经验难以预判的设计缺陷，真正实现 “仿真驱动创新” 的工程目标。
