功放手册解读——带你看功放手册里那些被你忽略的信息
功放手册是做功放设计的必备工具，那手册里面到底说了哪些东西呢？有哪些信息是没有解读到的呢？今天就带你来看看功放datasheet里到底隐藏了些什么。

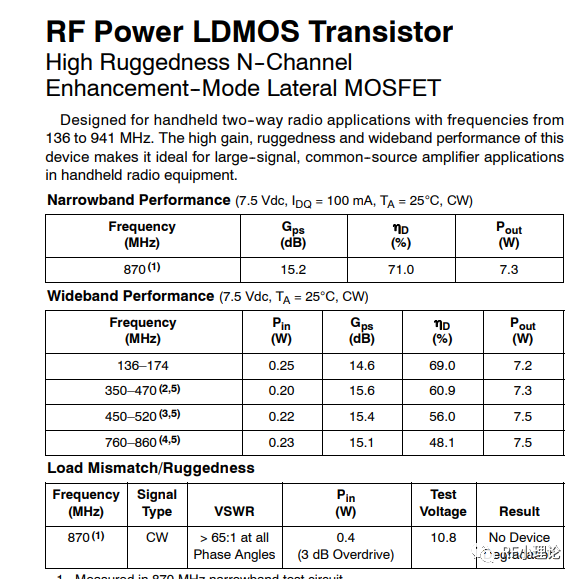

这是一个NXP的功放管
1.从首页大家都可以得到以下常规信息：输出功率7w，工作电压为7.5V,频率为：136-941MHz，大信号增益为：15dB,饱和效率为60%左右。
除了这些还有什么？
有个信息很容易被忽略，：负载失配
我们可以看到表格里单列了这一项：在驻波比：65:1的时候，器件性能没有下降。
这个信息很关键，这个关系到我们功放的可靠性，在功放开短路的时候器件会不会有损伤，功放是否要做开短路保护。

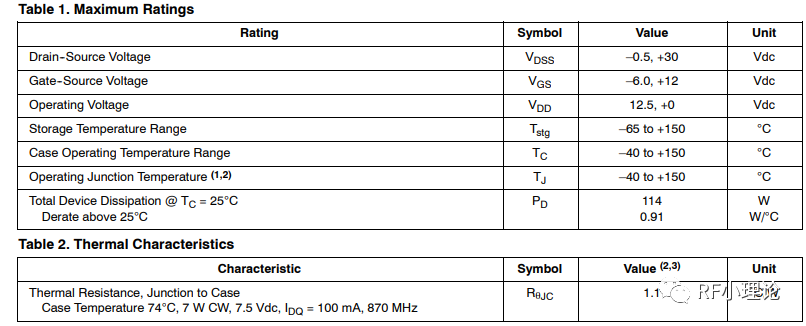

2.上图是功放的极限条件，里面有个信息值得我们关注，热阻及结温。
结温计算公式：
TJ=TA+RθJC*PD
其中 TJ 为结温，TA 为环境温度，RθJC 为热阻（取自数据表），PD 为功耗 ，从上述表格中的数据我们可以得出
以100MHz频段为例
PD=7/0.69=10
假如我们在高温条件下工作，75°C
TJ = 75°C + (1.1C/W x 10W) = 86°C 《150°C，符合高低温条件。同时可以根据TJ计算散热器面积以及对热仿真计算。
3.电容

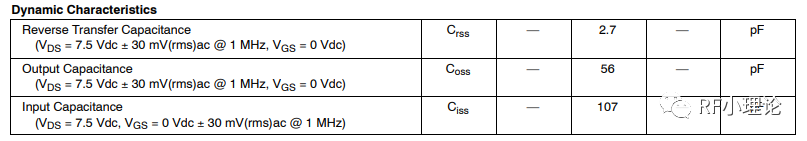

上表是功放的输入、输出和反向电容
输入输出电容大家都知道，功放的输入输出电容大小与功放的工作频率反相关。
我们重点讲一下CRSS-米勒电容

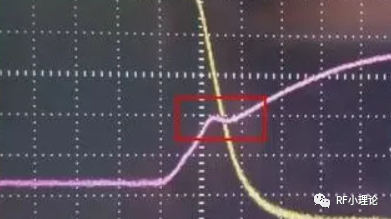

米勒电容会产生米勒效应，它就是一个电容的负反馈。在驱动前，Crss上是高电压，当驱动波形上升到阈值电压时，MOS管导通，d极电压急剧下降，通过Crss拉低g脚驱动电压，如果驱动功率不足，将在驱动波形的上升沿阈值电压附近留下一个阶梯；就是我们常说的功放爬坡过程中的平台效应，在设计收发切换时要考虑规避平台。
可以通过调整馈电电阻改善问题。
除了米勒效应，CRSS还决定了功放的VBW。
做功放的常说这个功放管不能做宽带，那为什么不能做宽带呢？从哪看出来的呢？就是从CRSS这里。

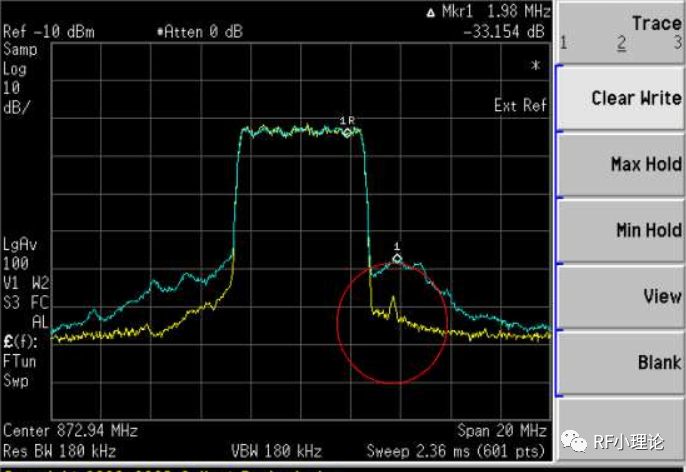

功放的VBW是什么？VBW在线性系统里面是比较重要是一个指标，具体就是VBW起到了限制带宽的作用。

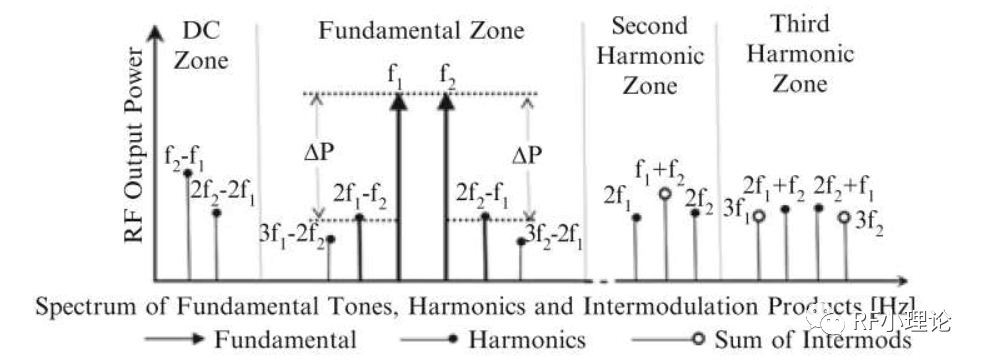

VBW：用双音信号测试得到的交调开始急剧恶化时的双音间隔。在双音测试系统里面，定义当在工作频率点，输入双音信号，随着双音间隔的变大，当出现左右两边的IM3的幅度相差3dB的时候，此时，双音间隔就叫做VBW
解释：功放管在输出端有个CRSS的电容（内部匹配），在靠近输出的地方，由于要馈电，要等效引入一个扼交的电感，具体可以由微带或者是直接绕线电感等效，此时，对于整个系统，由于LC谐振，会在比较低的频率下产生一个谐振点，整个谐振点的频率就是VBW。
由功放的VBW产生的原因可以采取2个措施来改变VBW，具体就是CRSS和L的值，但是CRSS是功放内部的匹配改不了，我们只能改变L的值，例如，我们把L的值变小，就可以变大VBW，在实际中，比如我们本来是单电源馈电，我们改成双电源平衡馈电，可以减小L的值，因为2个电感并联就等效于L变小了，VBW就变大了。
注意一点的是每个频率都有最佳馈电电感，单路改双路馈电固然能够增加VBW，但是降低馈电电感同样会恶化EVM，所以有一些功放就是不能做宽带。
4.功放匹配设计

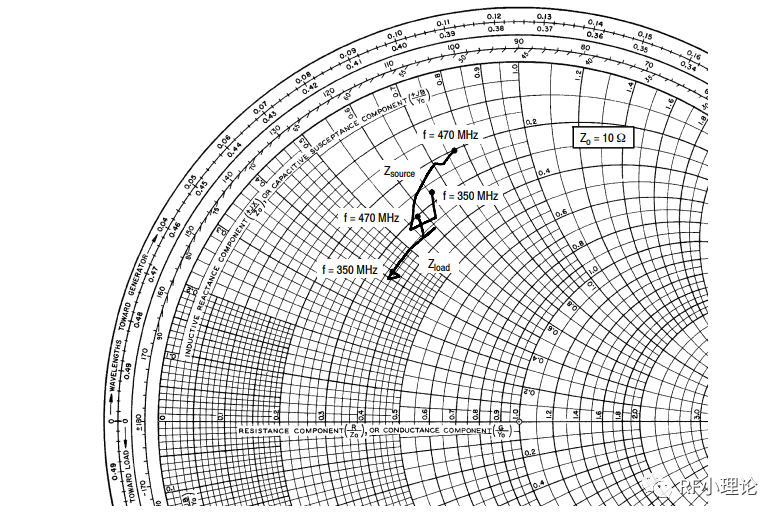

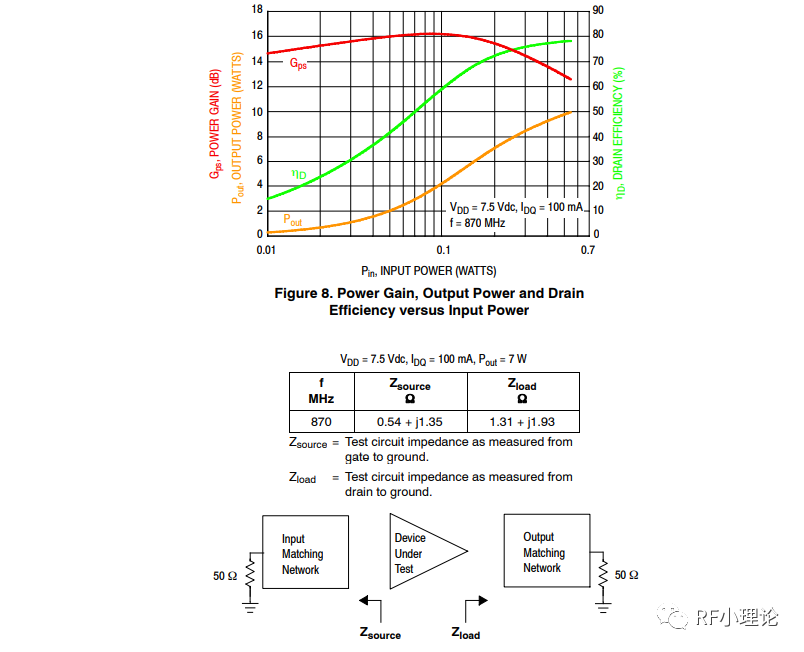

上图就是功放的匹配设计了，根据表格可以得到功放的输入输出阻抗，通过共轭匹配，对照手册的测试数据调整匹配设计。
