发射机各模块对系统EVM的影响

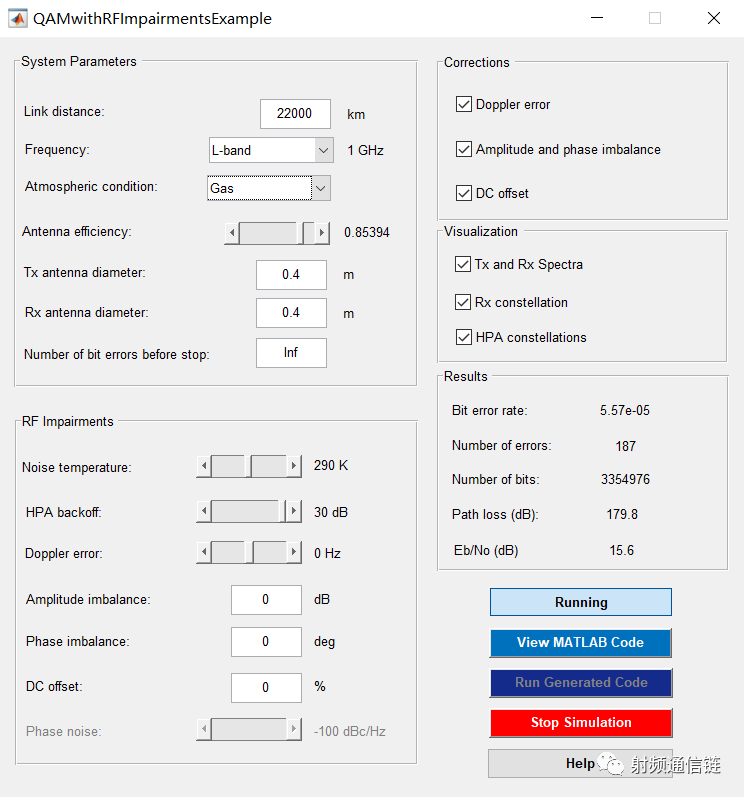

很多人在做发射链路设计的时候，对于发射链路的每个模块的贡献率不知道如何计算，例如相位噪声、功放的p-1如何选择，每个模块具体有多大的影响。对于EVM每一路的设计规划和功放的EVM恶化很难做评估。EVM根据公式计算，是一个累计的量，相位噪声，滤波器，功放都会对EVM产生累计影响。今天利用模型进行输入信号、功放、相位噪声进行发射系统的EVM累计评估。模型可以根据输入信号的参数及功放的线性系数进行仿真，比如输入信号可以设置略微16-QAM，SNR设置为40dB。功放的IIP3可以根据自己的功放设置，我这里设置是45dBm。相位噪声我设置的是偏10kHz,相位噪声为-85dBm/Hz功放的线性模型可以根据宽窄带设置，例如窄带用无记忆模型。宽带用记忆模型。（DPD仿真的重要模型）。先看16QAM，SNR=40 ，功放IIP3为40dBm.fs = 1000; %调制阶数M = 16;snrdB = 40;refConst = qammod(0:M-1,M,'UnitAveragePower',true);data = randi([0 M-1],1000,1); %调制模型modSig = qammod(data,M,'UnitAveragePower',true);noisySig = awgn(modSig,snrdB);amp = comm.MemorylessNonlinearity('IIP3',45,'AMPMConversion',0);pnoise = comm.PhaseNoise('Level',-85,'FrequencyOffset',10000,'SampleRate',fs);evmRMS =4.7861snrEst =26.3232改变变量，相位噪声恶化，偏10KHZ,相位噪声恶化到-70dBm/HZ星座图已经无法识别。evmRMS =14.0960snrEst =17.0216改变输入信号的峰均比，改为64QAMevmRMS =5.3279snrEst =25.4539改变功放线性输出，IIP3为40dBm。evmRMS =13.8105snrEst =17.0653EVM恶化，16QAM可识别。总结通过仿真，可以计算出，每个模块对整体EVM的贡献值。来源：射频通信链
