发射机各模块对系统EVM的影响

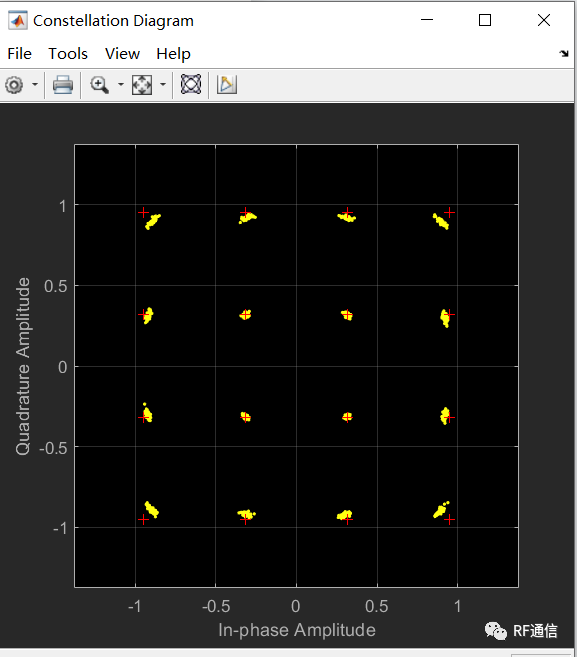

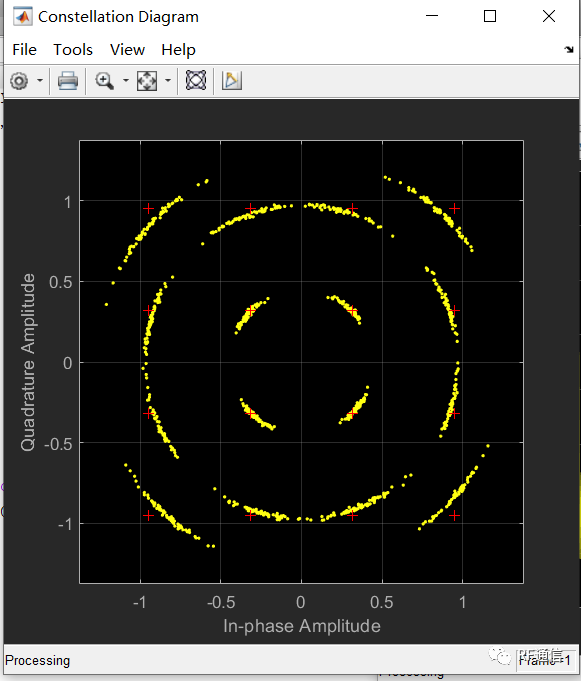

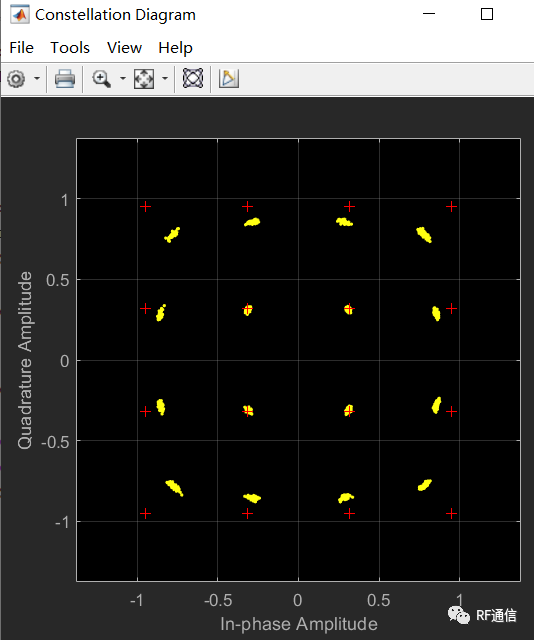

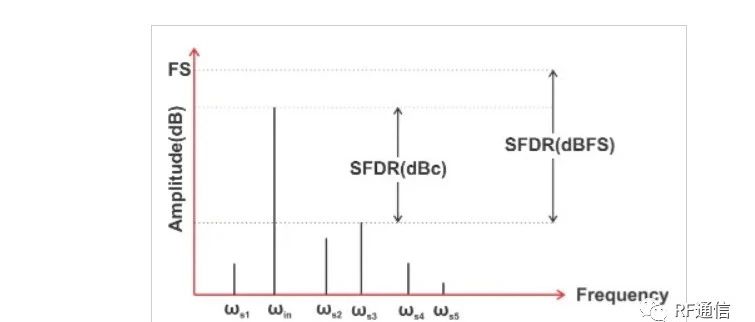

很多人看大厂招聘的时候都看到过一个岗位：中射频工程师。以前工作职责的划分是ADC前归射频，ADC后归基带，后来很多公司发现射频工程师不懂ADC，基带工程师不懂指标，这块中空区域导致系统性能变差。然后中射频工程师这个岗位就横空出世了。其实按照严格意义划分，这个岗位的职责应该是射频工程师的，ADC模拟数字化，还是信噪比那一套，但是射频工程师很多都忙着“画圆”，没时间顾及到这块阵地。集成化越来越高的今天，射频工程师已经不能再退了，丢了就回不来了。本文来揭开ADC的面纱，看看到底是何方妖怪。上网一搜，ADC有以下两大特性，静态和动态一、静态特性1、失调误差（offset error）2、增益误差（gain error）3、微分非线性（DNL）4、积分非线性（INL）二、动态特性1、信噪比（SNR）2、总谐波失真（THD）3、信噪失真比（SNDR or SINAD）4、无杂散动态范围（SFDR）5、有效位数（ENOB）先说静态特性静态特性就是模拟数字化，由于模拟量是无限的，数字量是有限的，所以模拟数字化并不能完全表现模拟特性，会存在误差，这些用来表征模拟数字化过程中的误差就是静态特性。再说动态看看动态的几个参数，是不是似曾相识？SFDR，SNR，THD这不就是射频的线性指标吗那么这些指标有什么用呢这时候就必须祭上我们射频的万能框图了信号经过射频预处理后，要送入基带进行处理。那么要送入一个什么样的信号？多大的幅度？这里就关乎于ADC的动态指标了。就拿一个14位ADC来说。输入信号的满幅0dBFS是1Vpp如果阻抗是50欧,那么换算成功率就是4dBm14位AD，一般有效位是12位，那么SNR=6.02N+1.76=73dB（这里没有考虑信道带宽和采样率的关系，如果采样带宽远大于信道带宽SNR可以提升）ADC能接收的信号幅度就是4~-69dBm有时候信号算上峰均比和解调门限ADC能接收的信号幅度范围就会进一步缩窄。知道ADC的接收幅度范围，就可以知道射频前端的增益是多少，AGC该什么时候启动。比如灵敏度是-100dBm，按照上文的ADC，解调门限是5dB，噪声系数是5dB，那么射频增益就需要达到41dB。SFDRSFDR称为无杂散动态范围。在我们的接收机指标中，阻塞，互调这种离主信号比较近的信号很难在射频端滤除，设计这些指标的时候，除了要考虑射频前端的线性，同时选择的ADC的SFDR也要同样满足设计需要求。比如阻塞指标大于80dBc，灵敏度-100dBm，输入一个-20dBm的阻塞信号，ADC产生的非线性要低于-100dBm-SNR，假设SNR为5dB，即ADC的SFDR要大于85dB总结AD的指标解析下来，就是系统指标设计的一部分，这样算下来，AD是不是就是我们射频呢?来源：射频通信链
