在功率放大器的设计和优化中,了解和管理负载阻抗对于实现高性能和高效率至关重要。
负载线概念简介
负载线概念对于理解电子设备(如晶体管)在放大器中使用时的行为至关重要。负载线表示外部电路对设备运行施加的约束。
真实设备与理想设备
真实设备特性:

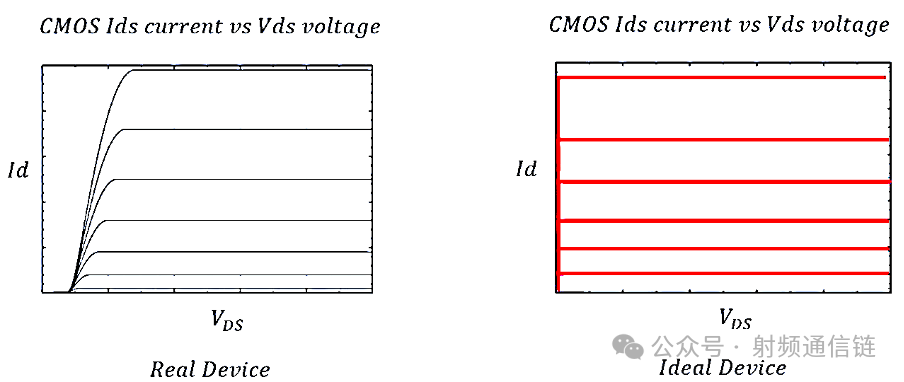

实际 CMOS 器件的电流-电压特性在漏极电流 (ID) 和漏源电压 (VDS 系列).
该图显示了不同栅极-源极电压 (VGS系列),其中每条曲线表示一个初始线性区域,后跟一个饱和区域。
理想的设备特性:
对于理想的 CMOS 器件,ID与 VDS 系列图显示平坦的水平线,表示器件导通后电流与电压无关。
这种简化有助于理论分析和设计。
了解负载线分析

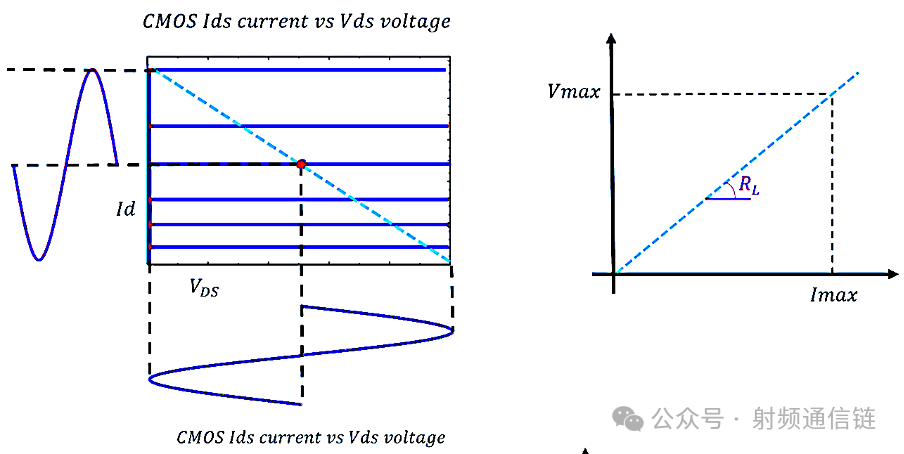

负载线分析有助于确定器件的工作点,称为 Q 点,这对于确保放大器在其限制内正确运行至关重要。

因为实际器件的阻抗跟随者输出在变化, 那么怎么估算放大器的阻抗?
给定功率放大器的以下参数:
·输出功率 (P):1瓦
·电源电压 (VDD ):4V
·寄生电容 (Cp):5pF
·工作频率 (F):1GHz

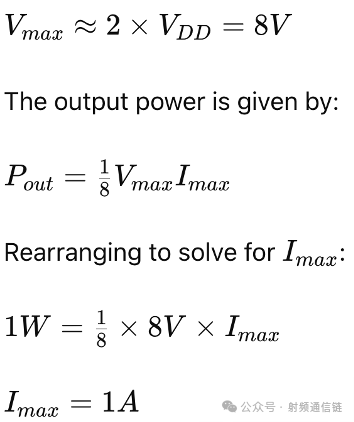

首先,我们计算峰值电压 ,其近似值为 B 类放大器电源电压的两倍:

接下来,我们确定最佳电阻负载 (R选择) 使用计算出的峰值电压和电流:

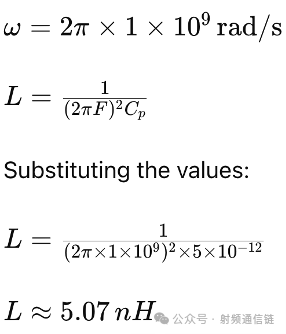

总阻抗 ZL包括一个电抗元件,用于抵消寄生电容。电感 L 需要与 C 谐振p在工作频率下可以计算为:

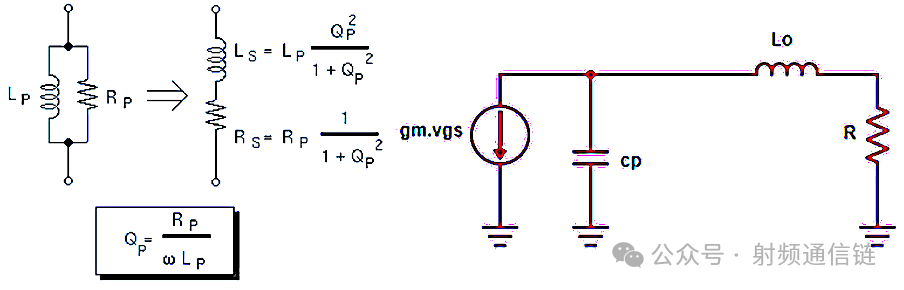

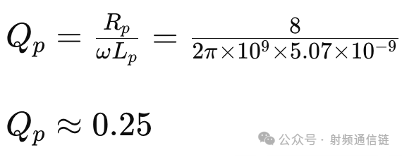

品质因数 (Qp) 的公式为:

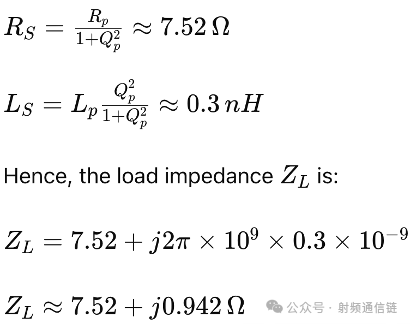

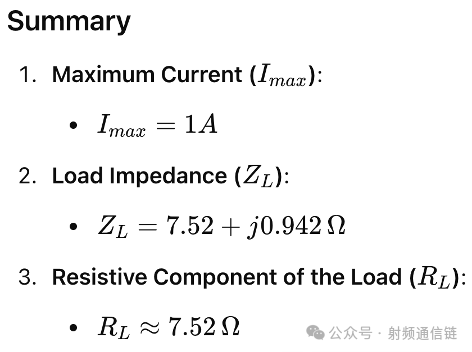

使用品质因数,我们可以推导出等效串联电阻 (RS) 和电感 (LS):
