发射机的功率与线性化-笛卡尔环技术

11小时前浏览1

在现代无线通信系统中,射频发射机的性能直接影响通信质量。功率放大器(PA)作为发射机的核心部件,其增益特性受环境温度(-40℃~+85℃)和电源电压波动(±10%)影响显著,实测数据表明此类干扰可导致输出功率产生 ±3dB 的波动。为满足 ±1dBm、±0.5dBm等标准对功率稳定性的严苛要求,传统开环方案已难以满足需求。本文系统研究基于负反馈机制的笛卡尔环(Cartesian Loop)技术,通过理论建模、仿真验证和工程实现,展示其在功率稳定与线性化方面的独特优势。

一、功放非线性与功率稳定性挑战

1.1 功放特性分析

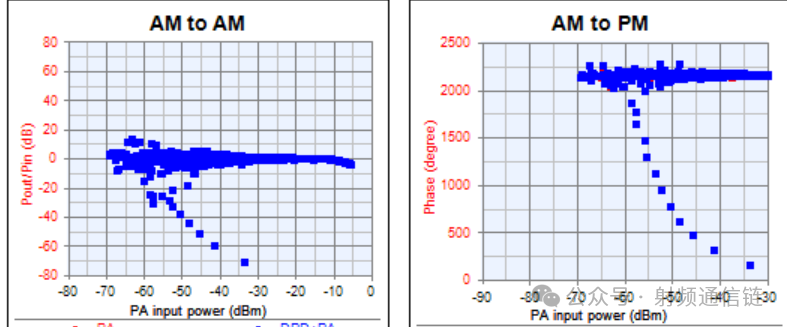

功率放大器的非线性特性主要表现为:

AM/AM 失真:输入信号幅度变化引起输出幅度非线性

AM/PM 失真:输入信号幅度变化引起相位非线性

热记忆效应:温度变化导致增益动态漂移



实验数据显示,某 LDMOS 功放模块在 25℃至 85℃范围内,1dB 压缩点(P1dB)变化可达 + 2.8dBm 至 + 1.2dBm,三阶交调点(IP3)恶化 5dB。

1.2 稳定性需求分析

系统级功率稳定度要求:



LTE:±1dBm(3GPP TS 36.101)

NB-IoT:±2dBm(3GPP TS 36.101)

5G NR:±0.5dBm(3GPP TS 38.104)



传统开环方案的局限性:

温补电路响应速度慢(ms 级)

电源调制补偿精度不足(±0.5dB)



负反馈

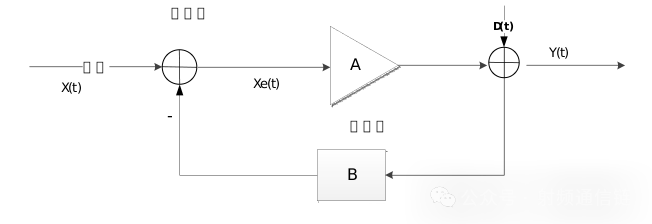

负反馈的基本原理及框图如下图所示

2.1 经典反馈系统建模

基本数学模型:
Y(s)=[1+A(s)]/[1+B(s)A(s)]*X(s)
其中:



A(s) 为功放传递函数

B(s) 为反馈网络传递函数

环路增益 T(s)=A(s)B(s)

稳定性判据:

相位裕度 ϕm>45∘

增益裕度 Gm>6dB

2.2 工程实现关键参数

参数

典型值

影响分析

反馈深度

20~40dB

深度越深稳定性越好,但易振荡

环路带宽

1~10MHz

需大于信号调制带宽

耦合器精度

±0.1dB

影响补偿精度

解调器相位误差

<5°

引入正交失真

由上述公式可知,负反馈可以实现发射机的功率稳定控制。

笛卡尔环

笛卡尔环的原理框图如下:

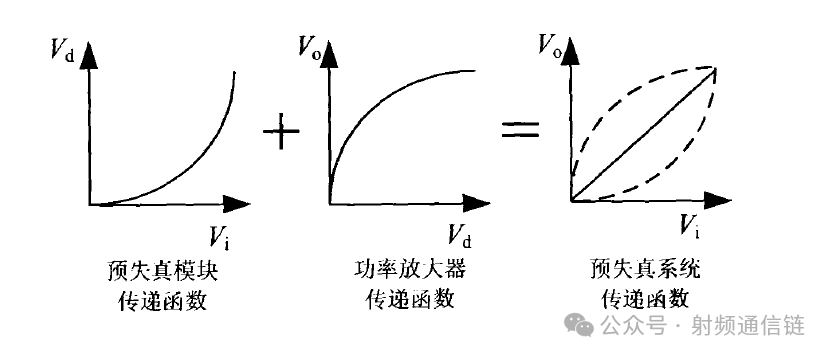

笛卡尔环是一种模拟预失真方案,反馈信号从功放输出端耦合回来,经过同步解调处理与输入的基带信号相减产生误差信号,通过环路滤波器,经过正交调制上变频后送至功放。反馈回来的基带信号与原信号叠加得到失真信号,失真信号与原信号反向叠加,通过反向补偿实现系统的线性。预失真技术实现机理如下图所示。

笛卡尔环从环路的角度看,本质上是一种负反馈。原理框图如下图所示。

从上述公式可以看出,负反馈方案可以降低由功放带来的噪声。

关键模块设计:



同步解调器:采用科斯塔斯环(Costas Loop)实现载波同步

误差计算器:支持复数域误差信号生成

环路滤波器:采用二阶巴特沃斯滤波器(截止频率 5MHz)



邻信道功率抑制比

1技术途径及工作机理

发射邻道抑制除了与本振源相位噪声有关外,还与功放的邻道指标有关,功放输出非线性对邻道的恶化如图所示。

功放的非线性导致互调分量落入邻道附近,展宽发射频谱,为了提高对邻道的抑制,在设计功放的过程中通常采取回退的方式,降低互调分量。功放的互调可以通过双音干扰模拟,由于邻道的分量主要是由于带宽的调制结果,因此双音分析比单音更能模拟实际情况。双音信号经过功放如式所示:

其中互调分量2f1-f2、2f2-f1等将落在邻道附近,邻道指标可参考互调指标。

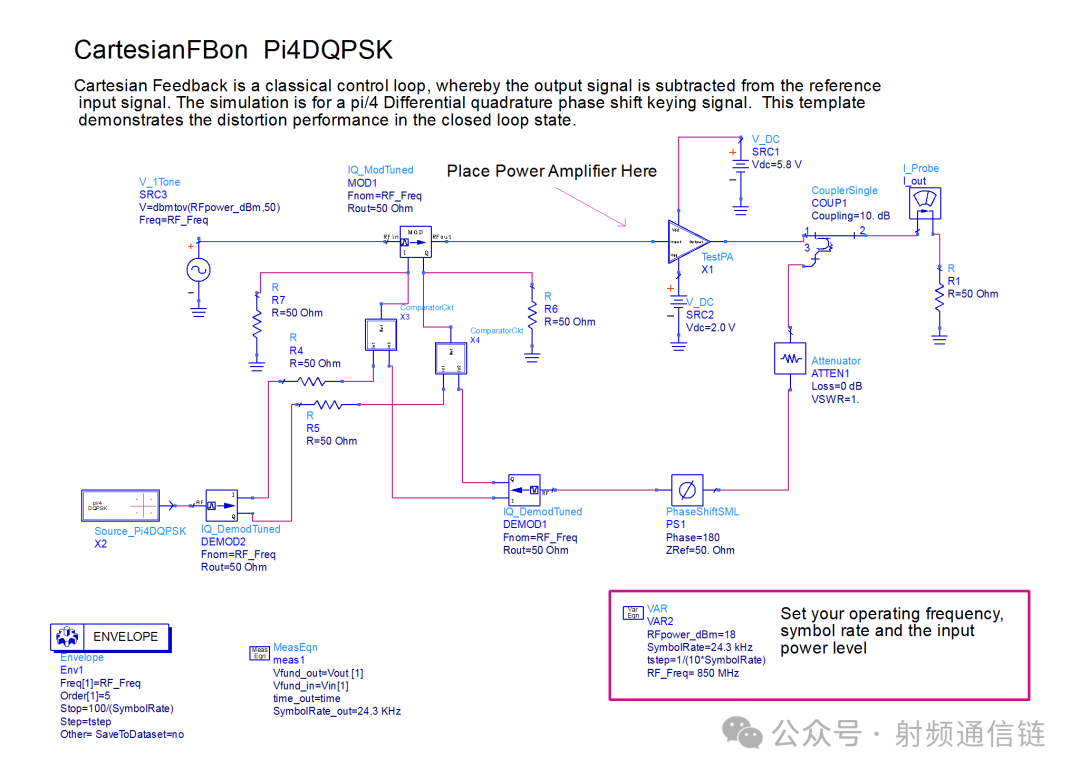

下图为笛卡尔环的ADS仿真实际效果。

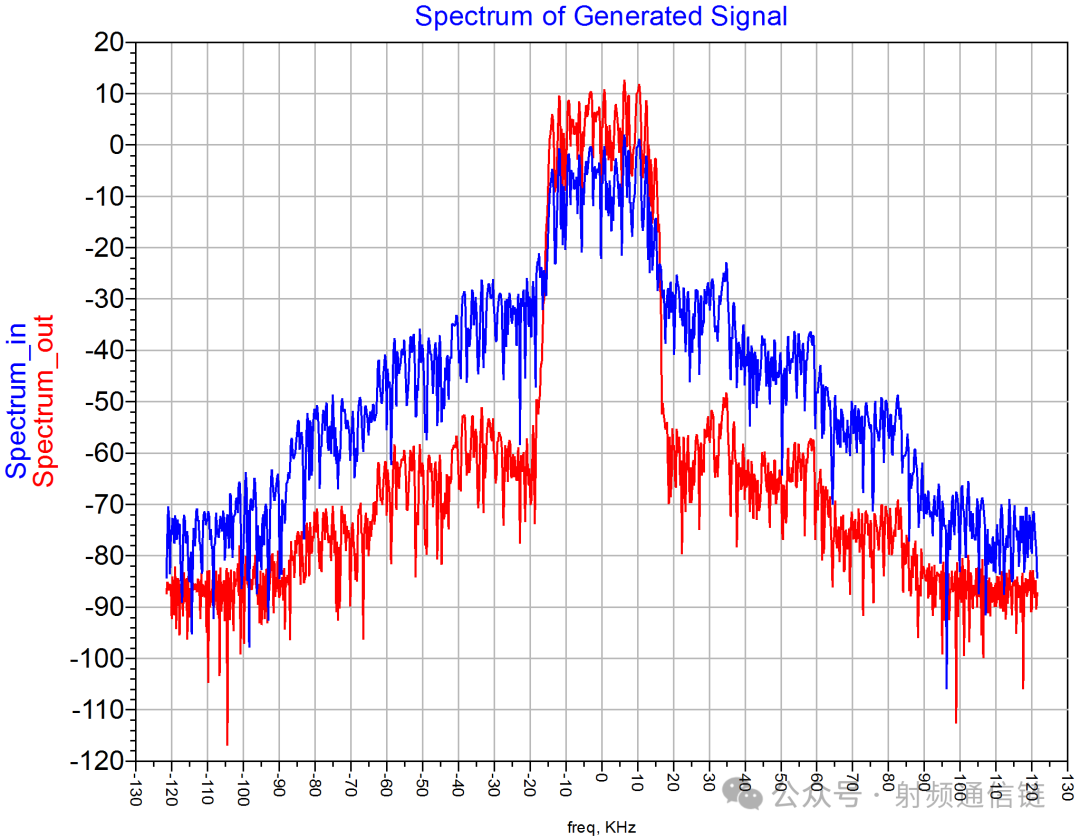

仿真结果如下图所示:

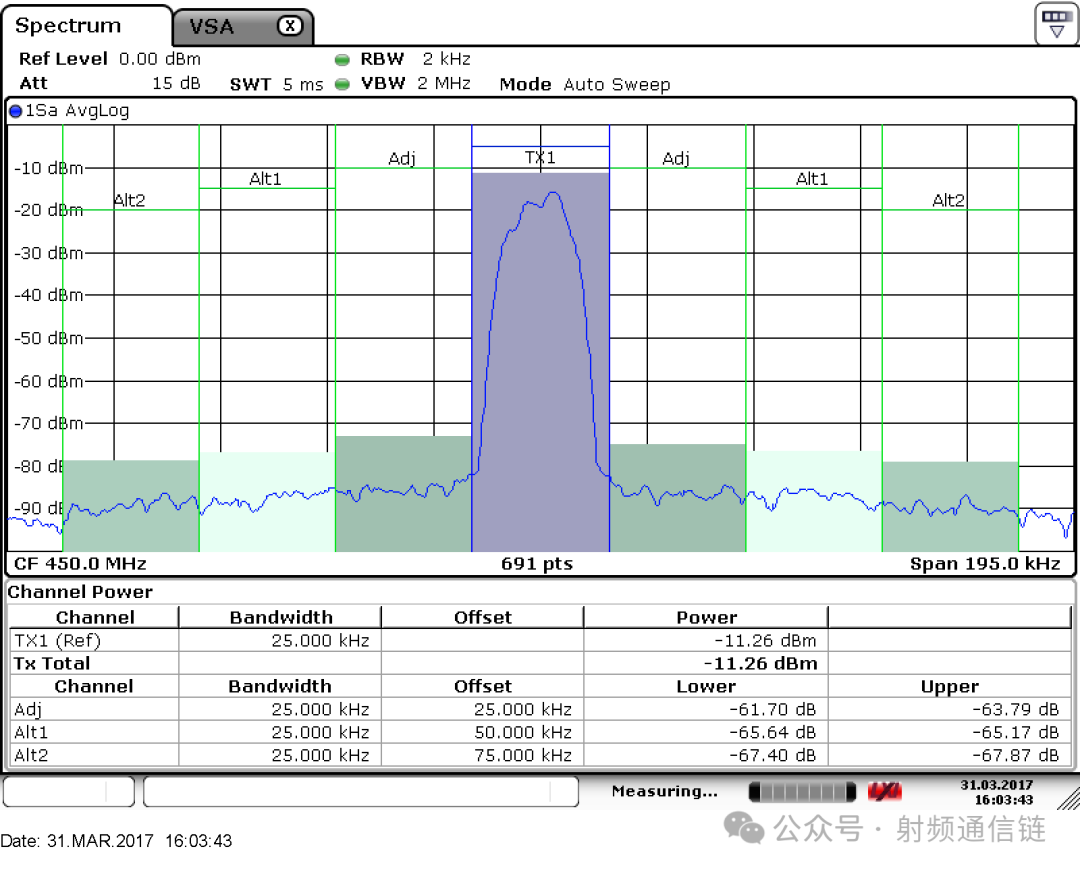

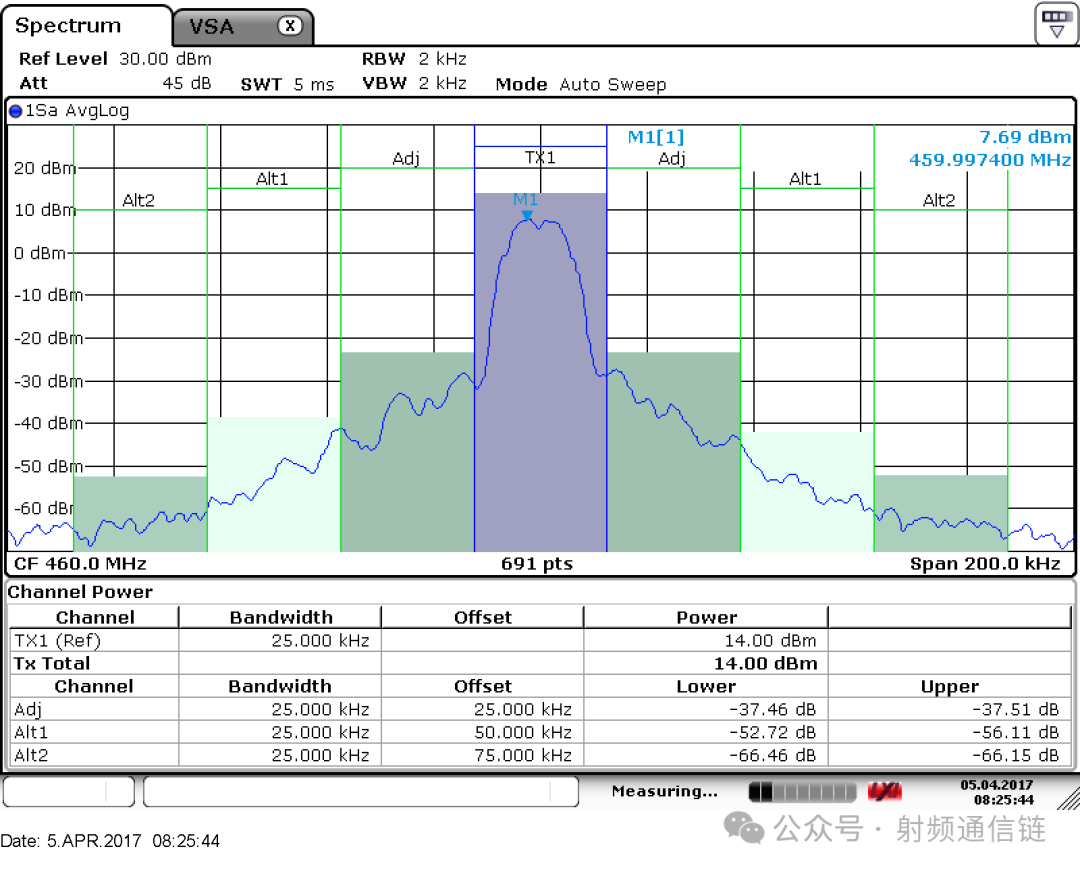

从仿真结果中可以看出,笛卡尔环对发射的邻道功率抑制有很好的作用。下图为实际的验证数据。可以看出笛卡尔环对邻道功率抑制比的改善。

综上所述,经过理论计算与实际验证分析,笛卡尔环技术,可以满足对发射邻道功率抑制比的要求。
