中射频工程师：——深入指标分析与系统设计
在通信系统的演进过程中，中射频工程师这一岗位的诞生并非偶然，而是技术发展的必然结果。传统上，射频和基带工程师各司其职，ADC（模数转换器）成为天然的分界线。但随着通信系统复杂度提升，尤其是5G、毫米波、超宽带（UWB）等技术的广泛应用，ADC的性能直接影响整个系统的表现，而传统分工导致的“认知断层”使得系统优化变得困难。
本文不仅解析ADC的核心指标，更深入探讨这些指标如何影响系统设计，以及中射频工程师如何利用这些参数优化接收机性能。
一、ADC的静态特性：量化误差的根源
静态特性描述ADC在缓慢变化信号下的转换精度，直接影响系统的直流和低频性能。
1. 失调误差（Offset Error）
定义：ADC输出零点与实际模拟输入零点的偏差。
影响：导致整个转换曲线平移，影响直流信号的测量精度。
系统级考量：在零中频（Zero-IF）接收机中，失调误差会引入直流偏移（DC Offset），可能恶化基带信号的信噪比（SNR）。
2. 增益误差（Gain Error）
定义：ADC实际转换斜率与理想斜率的偏差。
影响：导致满量程信号被压缩或扩展，影响动态范围。
系统级考量：若增益误差过大，可能导致ADC无法充分利用量化位数，降低有效动态范围。
3. 微分非线性（DNL）
定义：相邻量化台阶的宽度与理想1 LSB（最低有效位）的偏差。
影响：DNL > ±1 LSB 可能导致丢码（Missing Code），使ADC无法 正确表示某些模拟值。
系统级考量：在高速采样系统中，DNL误差会引入额外的谐波失真，恶化SNDR（信噪失真比）。
4. 积分非线性（INL）
定义：ADC实际转换曲线与理想直线的最大偏差。
影响：导致信号的整体非线性失真，影响高精度应用（如雷达、医疗成像）。
系统级考量：INL过大会降低ENOB（有效位数），使得ADC的实际分辨率低于标称值。
静态特性总结：这些误差共同决定了ADC的“绝对精度”，在精密测量、传感器接口等应用中至关重要。
二、ADC的动态特性：决定通信系统的极限
动态特性描述ADC在高速信号下的性能，直接影响通信系统的灵敏度、抗干扰能力和信号保真度。
1. 信噪比（SNR）
定义：信号功率与量化噪声功率的比值（不包括谐波失真）。
公式：理想ADC的SNR = 6.02N + 1.76 dB（N为位数）。
影响：SNR决定ADC能分辨的最小信号，直接影响接收机灵敏度。
系统级优化：
若ADC的SNR不足，即使射频前端噪声系数（NF）很低，整体系统SNR仍受限。
在OFDM系统（如5G/Wi-Fi）中，SNR影响子载波的信道容量。
2. 总谐波失真（THD）
定义：信号谐波（2次、3次等）的总功率与基波功率的比值。
影响：非线性失真会污染信号频谱，降低解调性能。
系统级优化：
在宽带通信（如毫米波）中，THD可能导致带内失真，恶化EVM（误差矢量幅度）。
可通过预失真（DPD）或优化ADC输入匹配来改善THD。
3. 信噪失真比（SNDR/SINAD）
定义：信号功率与（噪声+谐波失真）总功率的比值。
影响：更全面地反映ADC的“真实动态性能”。
系统级优化：
直接影响通信系统的调制质量（如QAM阶数）。
若SNDR不足，高阶调制（如256-QAM）的解调误码率（BER）会急剧上升。

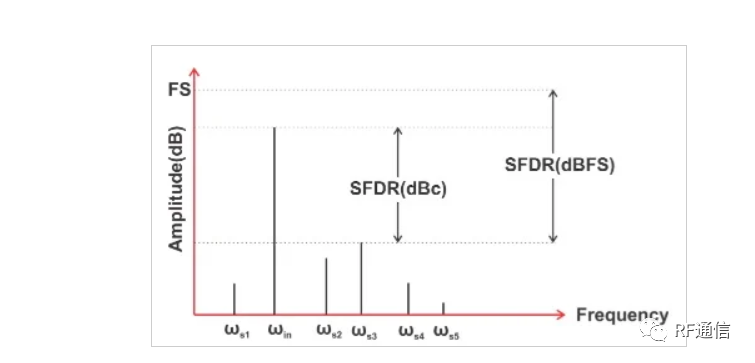

4. 无杂散动态范围（SFDR）
定义：信号功率与最大杂散分量功率的比值。
影响：决定ADC在强干扰下的可用动态范围。
系统级优化：
在存在阻塞信号（Blocker）时，SFDR必须足够高，否则杂散分量可能淹没弱信号。
例如，5G UE（用户设备）要求ADC的SFDR > 80dB，以应对邻道干扰。
5. 有效位数（ENOB）
定义：考虑噪声和失真后，ADC的实际有效分辨率。
公式：ENOB = (SNDR - 1.76) / 6.02
影响：揭示ADC的“真实性能”，通常比标称位数低1~2位。
系统级优化：
若ENOB不足，系统可能需要降低调制阶数（如从64-QAM降至16-QAM），牺牲吞吐量。
三、系统级设计：如何利用ADC指标优化接收机？

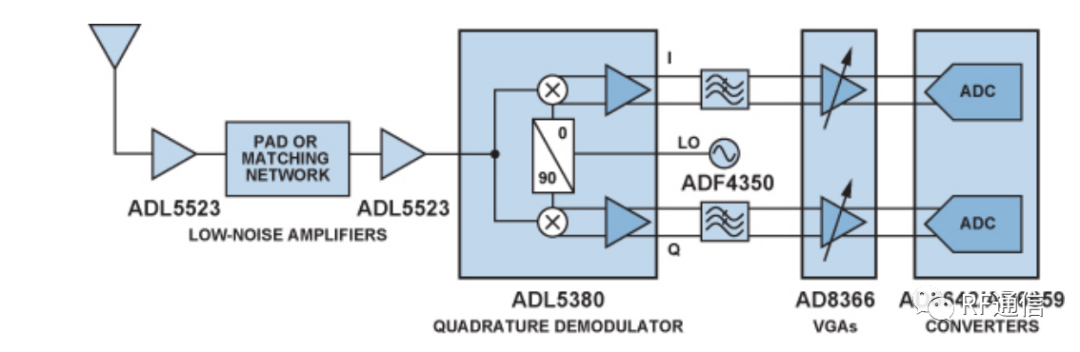

案例1：接收机增益分配
假设：
接收机灵敏度要求：-100dBm
ADC输入满量程：1Vpp（50Ω → 4dBm）
ADC的SNR = 70dB（ENOB ≈ 11.3位）
解调门限：5dB
射频前端噪声系数（NF）：5dB
计算：
ADC可接受的最小信号 = 满量程 - SNR = 4dBm - 70dB = -66dBm
考虑解调门限，实际最小输入信号 = -66dBm + 5dB = -61dBm
但灵敏度要求-100dBm，因此需要射频增益 = -61dBm - (-100dBm) = 39dB
优化点：
若ADC的SNR提升至75dB（ENOB≈12.2位），所需增益可降低至34dB，简化LNA设计。
但过高的增益可能导致ADC输入饱和，需结合AGC（自动增益控制）优化。
案例2：阻塞信号下的ADC选择
阻塞信号强度：-20dBm（距离灵敏度-100dBm相差80dB）
系统要求阻塞抑制比：80dBc
ADC的SFDR需 > 80dB + 解调余量（如5dB） = 85dB
优化点：
若ADC的SFDR不足，射频前端需增加滤波器抑制阻塞信号，增加成本。
在软件定义无线电（SDR）中，高SFDR ADC可放宽射频滤波要求，提升系统灵活性。
四、总结：中射频工程师的核心价值
ADC不再是简单的“模拟转数字”接口，而是整个射频系统的关键瓶颈。中射频工程师的使命是：
打通认知鸿沟：理解ADC指标如何影响系统级性能。
优化参数分配：在射频增益、噪声系数、ADC动态范围之间找到最佳平衡。
应对未来挑战：在6G、太赫兹通信等新兴技术中，ADC的性能将更加关键。
最终结论：在高度集成的通信系统中，“中射频”不是可选岗位，而是必争之地。只有深入理解ADC的指标，才能真正优化系统性能，让每一比特信息都能在模拟与数字世界间无损传递。
