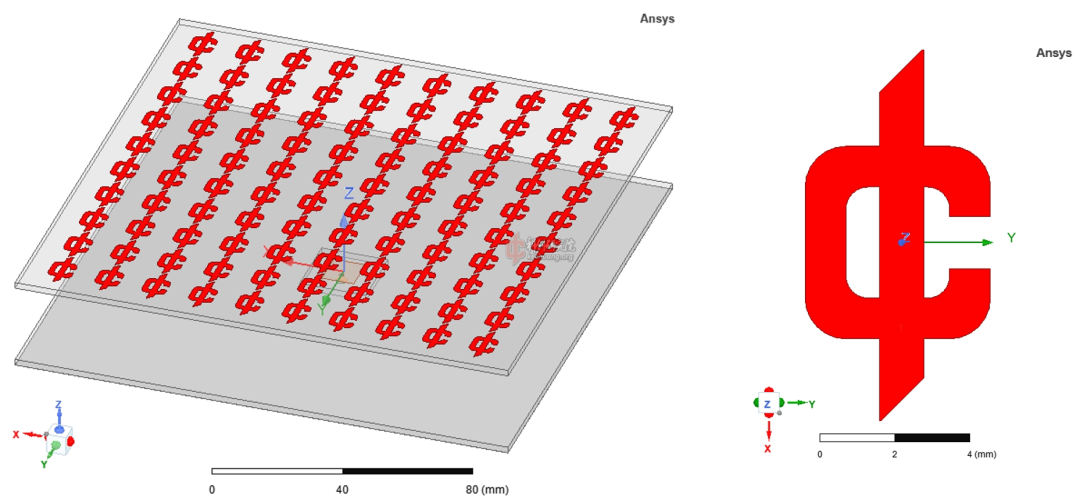

左：天线结构。右：超表面单元结构。
这个天线由两块FR-4 的PCB 组成，每块尺寸都是16x16cm，厚度2mm。上面的PCB 是一个超表面，红色部分是金属。下面的PCB 作为金属地，同时在中间印了一个简单的贴片天线，作为馈源。两块PCB 要隔空架起来，它们的间距是26mm。
这是一个Fabry-Perot 天线，这类天线的特点是结构很简单，增益高，带宽较窄，厚度大约为半波长。它的原理通俗的说就是，用一个完全反射的金属面，和一个半透半反的超表面，把他们之间的电磁波“压扁”。就像在很窄的方波导里面，电磁波的波长会变得很长一样。这个被压扁的电磁波，可以在很大尺寸内保持相位一致，而大尺寸的相位相同的口径面，就可以产生高增益的辐射。这个半透半反的超表面，可以用一系列偶极子实现。偶极子的形状可以很灵活的调整，比如改成论坛logo的形状。
这个天线工作在5.8GHz，增益17.5 dBi，3dB增益带宽270MHz （4.7%），匹配还算凑合。下面把主要仿真结果都列出来，供大家参考：

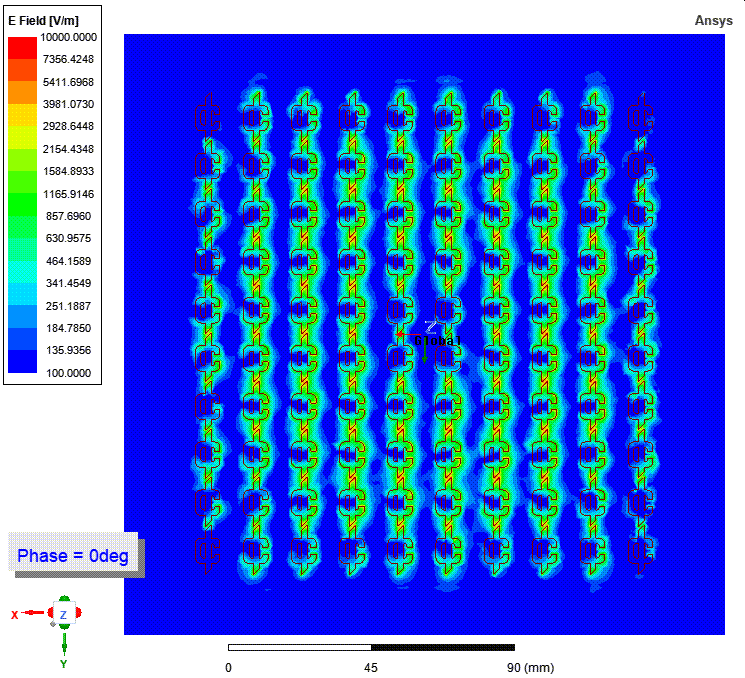

仿真的超表面上的电场，输入功率1W

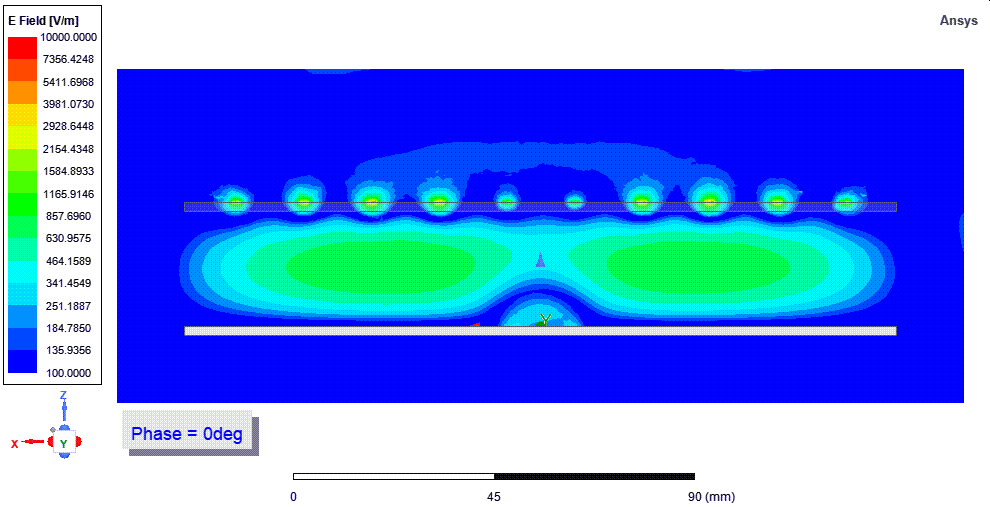

zox面电场

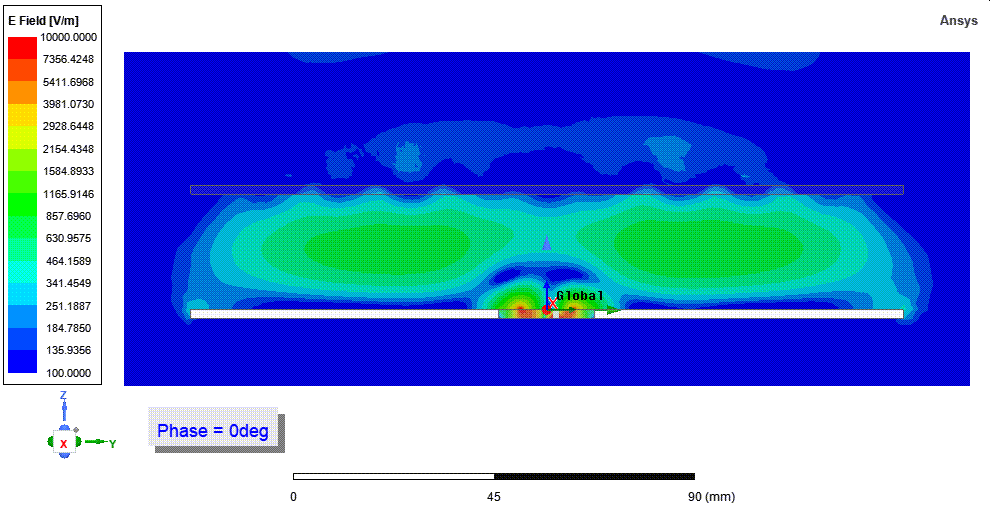

zoy面电场

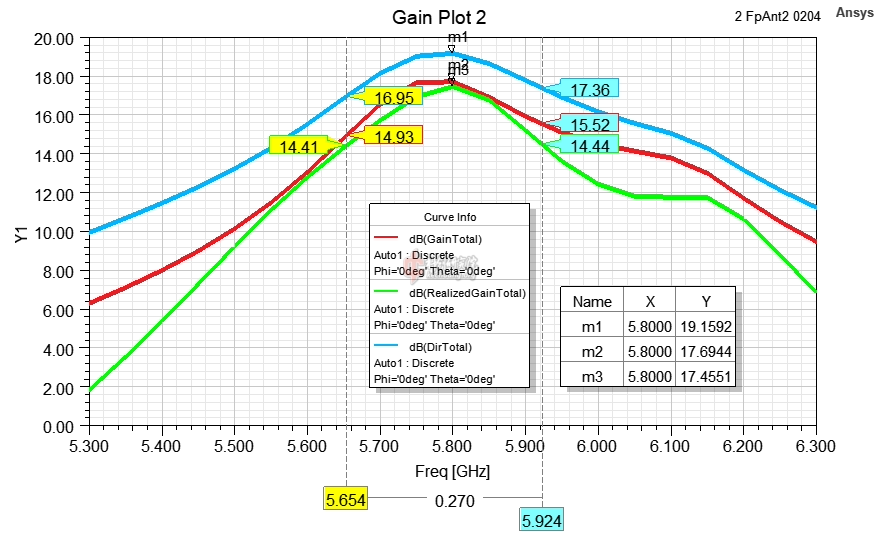

沿z轴正方向的增益
这个天线的directivity能达到19.2dBi，还算不错。理论上，相同尺寸的等幅同相口径的增益是20.8dBi，也就是说这个天线按directivity算的口径效率是69%。但是因为FR-4在5.8GHz的损耗很大，所以gain就只有17.7dBi了。再考虑到失配的损耗，realized gain又会掉到17.5dBi。实际加工出来可能还会再掉1dB。

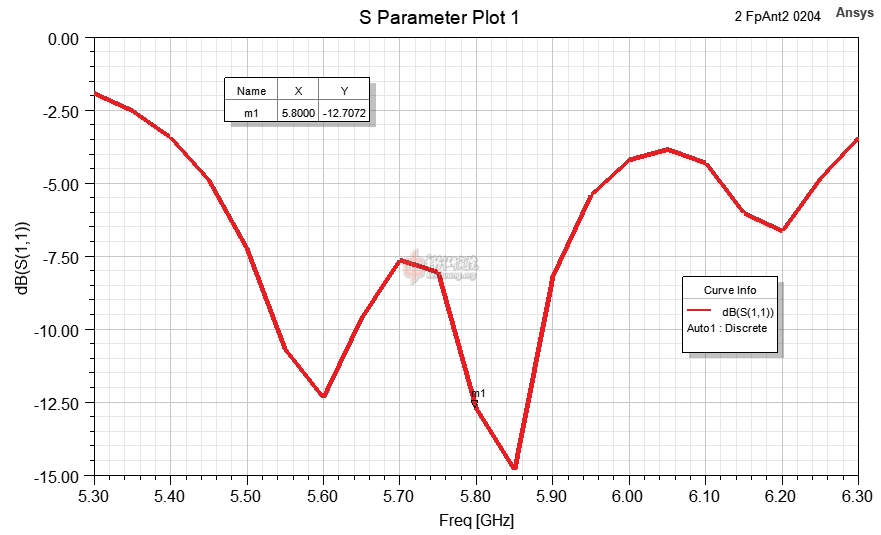

天线的s11，阻抗按50Ω算

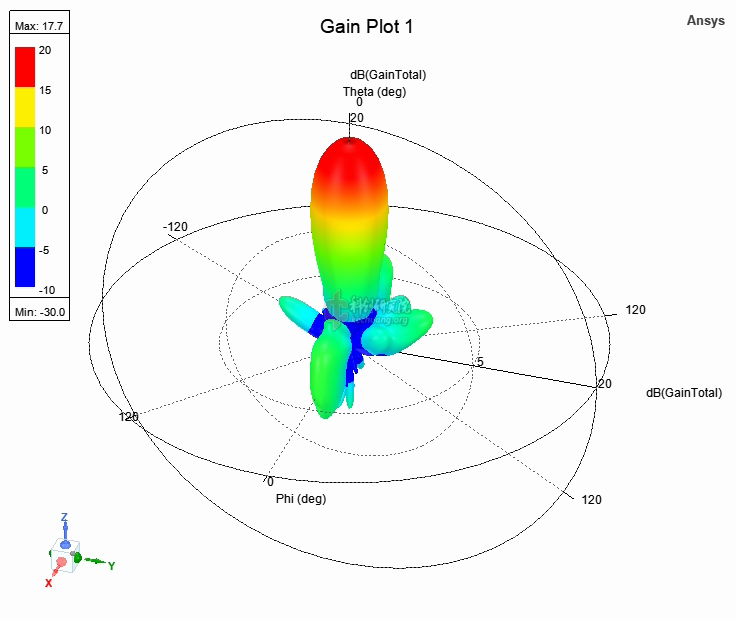

3D方向图

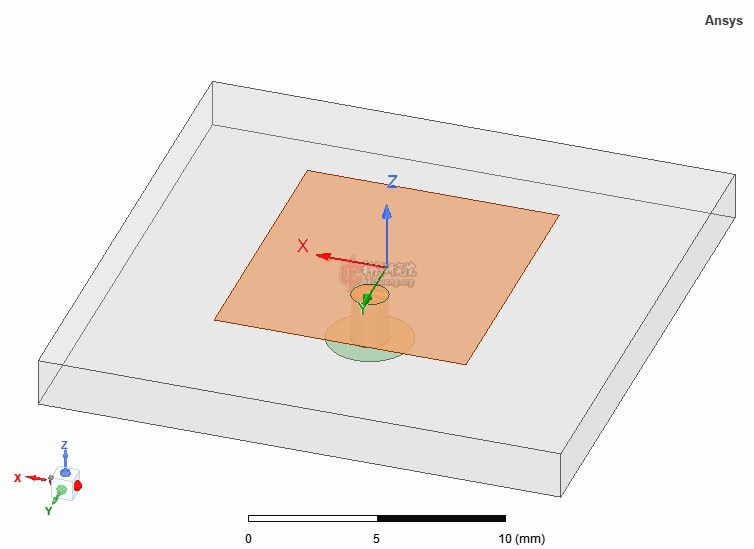

馈源结构，是一个简单的同轴探针馈电的贴片天线。
设计的时候主要调整的是两个表面的间距，和每一个logo的大小。表面间距控制电磁波的波长，两个表面间距越小，电磁波就被“压得越扁”（波长越长），不过间距太小的话会直接把电磁波“压没”（截止），就不辐射了。logo的大小控制表面的透射率，在谐振的时候反射最强，透射最小，更小的logo透射更多（更大的logo透射似乎也会更多，不过一般用更小的logo来增强透射）。设计的时候要让电磁波波长大于等于天线尺寸，透射率保证天线边缘的电磁波强度可以忽略。实际操作的时候，我是随便画一个尺寸大概合适的模型，然后挂一个优化。
