十年老帖子，不绝后来人--许老师电桥LCR

一直觉得LCR这种是比较高端的测量仪器，我们公司买一套日置的花了十几万，这种怎么DIY呢？直到发现了许老师的开源电桥，于是赶紧组织星球的同学复刻，这样既能学到知识，也能做出一个成品来。

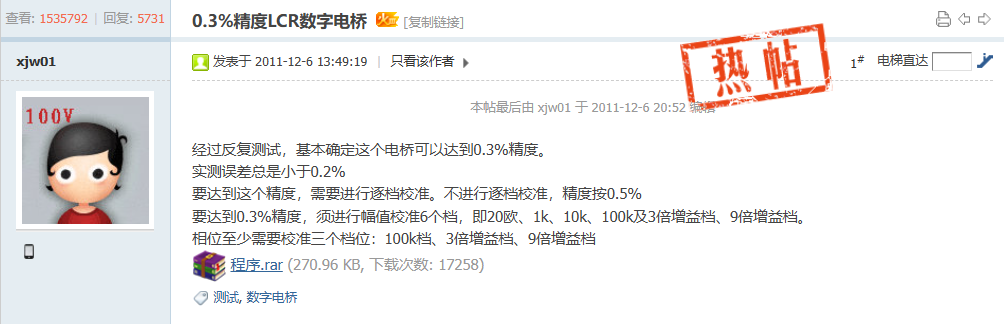

先把原贴链接发出来，总共383页：http://www.crystalradio.cn/thread-231933-1-2.html

2011年发布的帖子到今天为止，依然是热帖，不敢想象！

先看看许老师手绘232分立转换电路，一看就是大师手作。

遇到不懂的，还打电话给你调试。

不过这个帖子真是太长了，完全看完真的要4，5天，感兴趣的同学可以慢慢看。

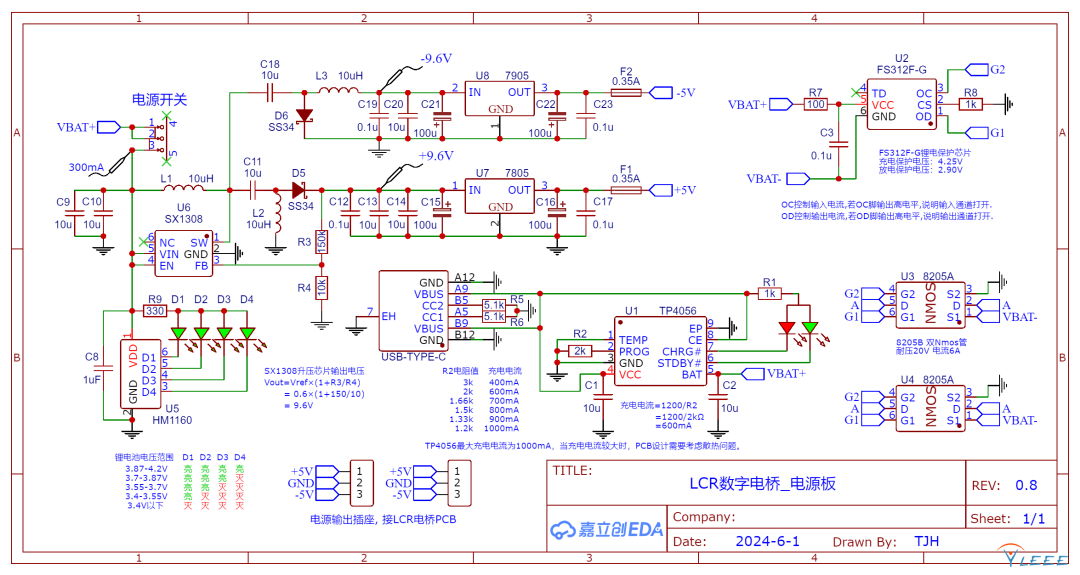

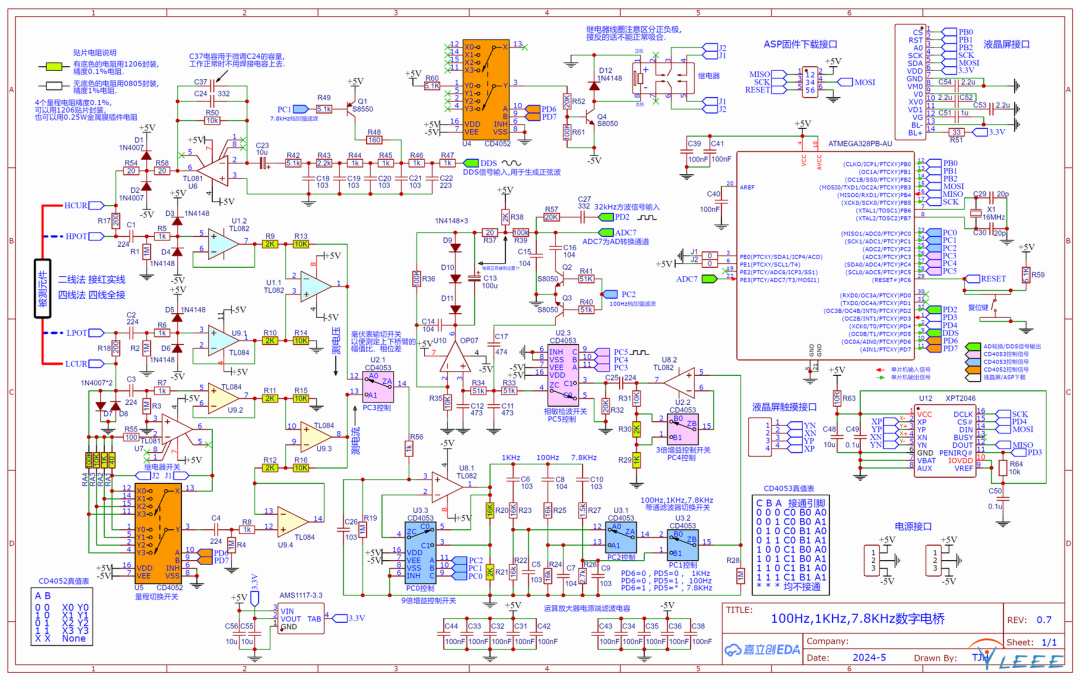

我刷到最后，获得了这个有效信息，使用3.0的板子和5.5的程序，7.8k的频率不需要验证码，焊接无误的话都可以成功，下面是在一乐论坛看到的电源和主板图纸。

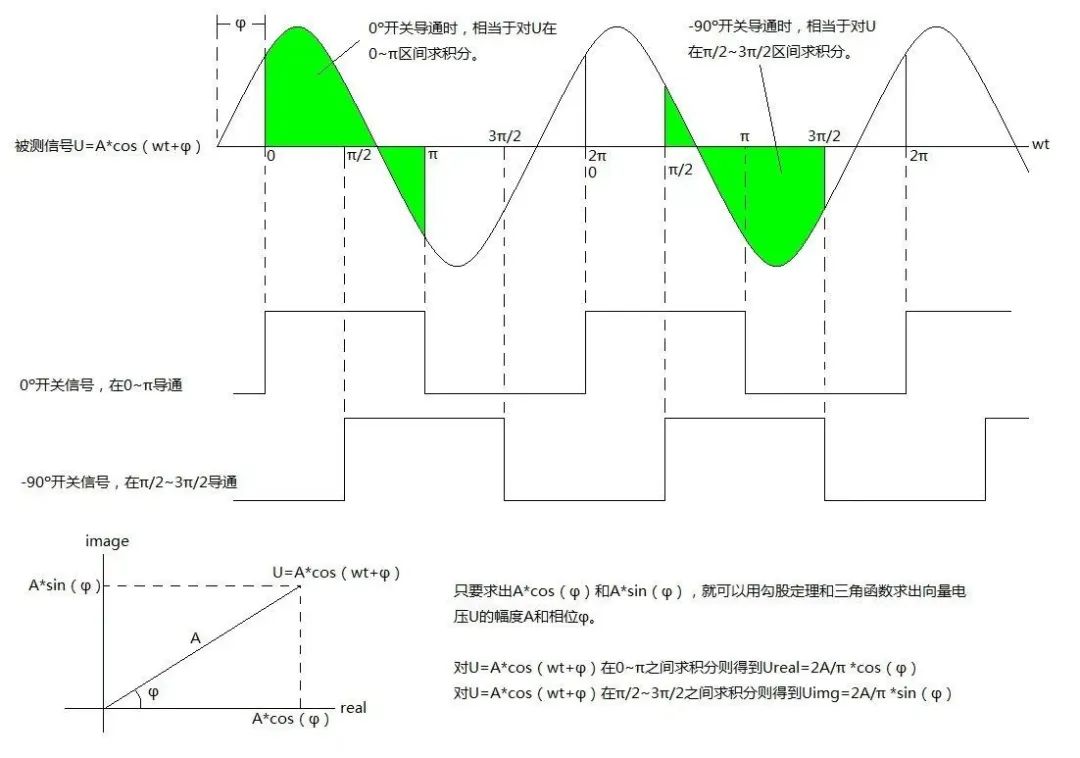

下面是开关鉴相的原理：

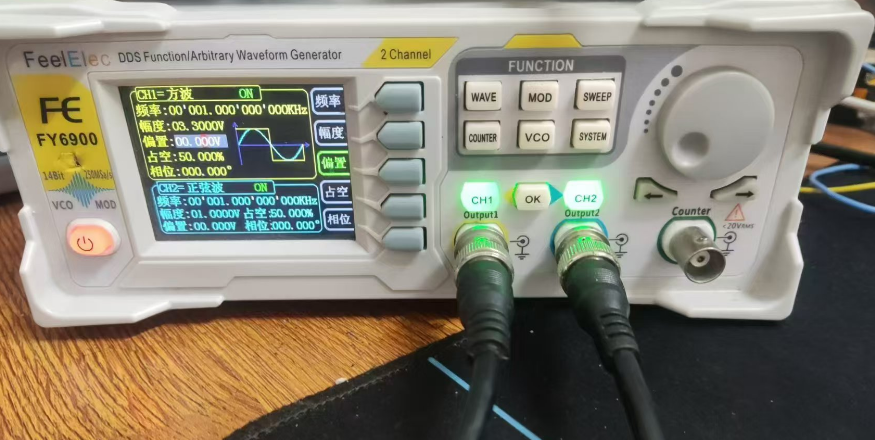

我们有同学也自己做了测试：

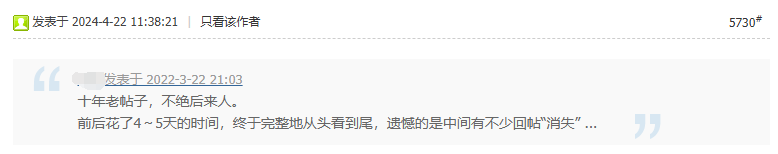

借这位矿友的话结尾：十年老帖子，不绝后来人，向许老师以及其他各位老师表示敬意。

最后说下从业十年做硬件的心得吧，除了每天处理项目上的事情外，还需要不断的提高自己的水平，完善自己的知识体系。好在事不必躬亲，平时除了参考芯片供应商提供的电路图或者现有产品的成熟设计外。

不管遇到什么困难，都要记住，它们都是暂时的，唯有坚持是永恒的。
