大佬们，硬件工程师日常都做啥工作啊？
大家好，我是EE小新。
今天群里面有兄弟问：大佬们，硬件工程师日常都做啥工作啊？
大佬们干啥我也不清楚，但是骂软件倒是挺真实的，哈哈。
也有人说不是骂软件就是骂焊接，要么就是搭台子，整BOM，还有就是被软件骂，哈哈。
硬件工程师工作过程中会和系统、PCB、软件、结构、质量、生产、采购、项目经理、产品经理、实验室技术员、供应商打交道，不可避免在沟通的过程中会产生碰撞，心态不好还真做不了硬件，抗压能力也要强。
我从大多数公司的硬件开发流程的角度，来说一下硬件工程师每天都在干啥：

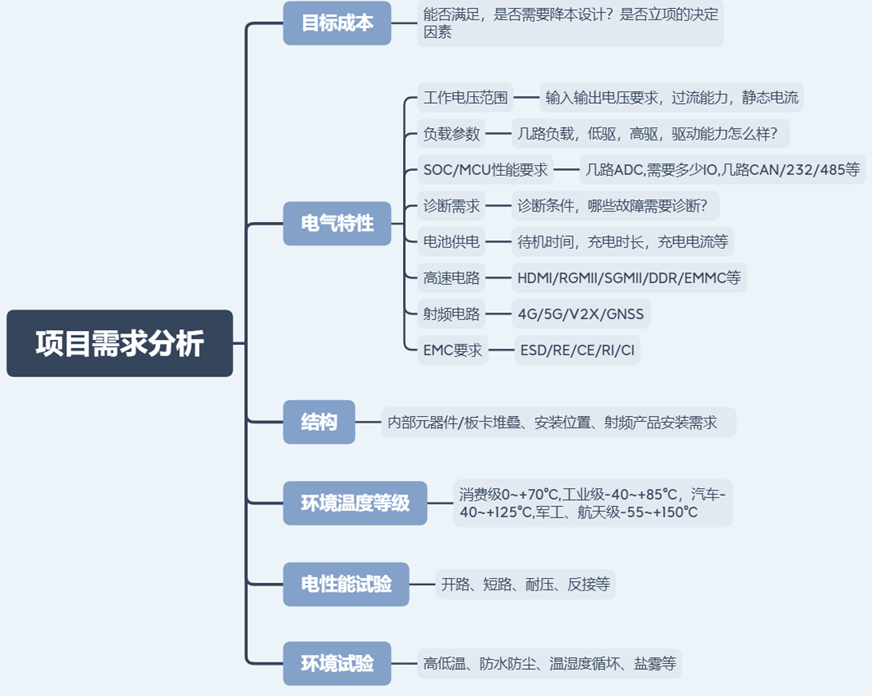

1. 需求分解
客户来需求或者系统分配需求了，我们要确认需求的可行性以及可能的成本，有时候也需要做竞品分析。

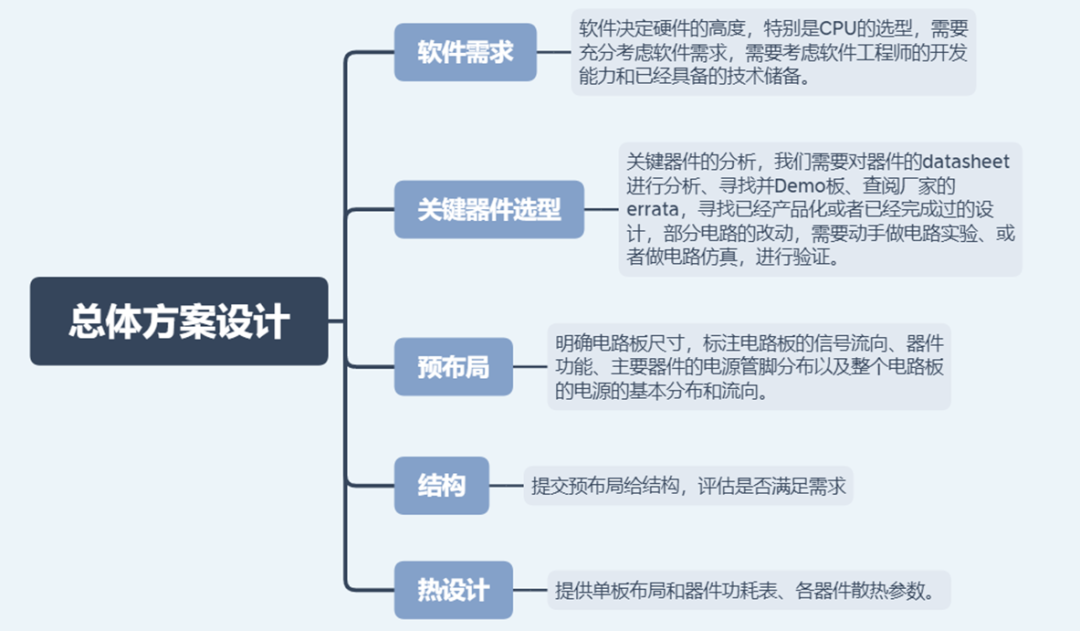

2. 总体方案设计
在这个过程中，和软件工程师沟通必不可少，这时候大家的摩擦很少，沟通很愉快，只需要问软件拿一些参数就行。结构的可行性我们要和结构工程师以及PCB工程师打交道，你可能会和他们反复确认PCB尺寸、禁布区、螺丝孔位置、热设计等等。当然我们会评估主要元器件的选型，你会和采购、供应商打交道，他们会提供给你供应商联系方式，价格呀，供应商会给一些技术支持，这时候也没啥摩擦。

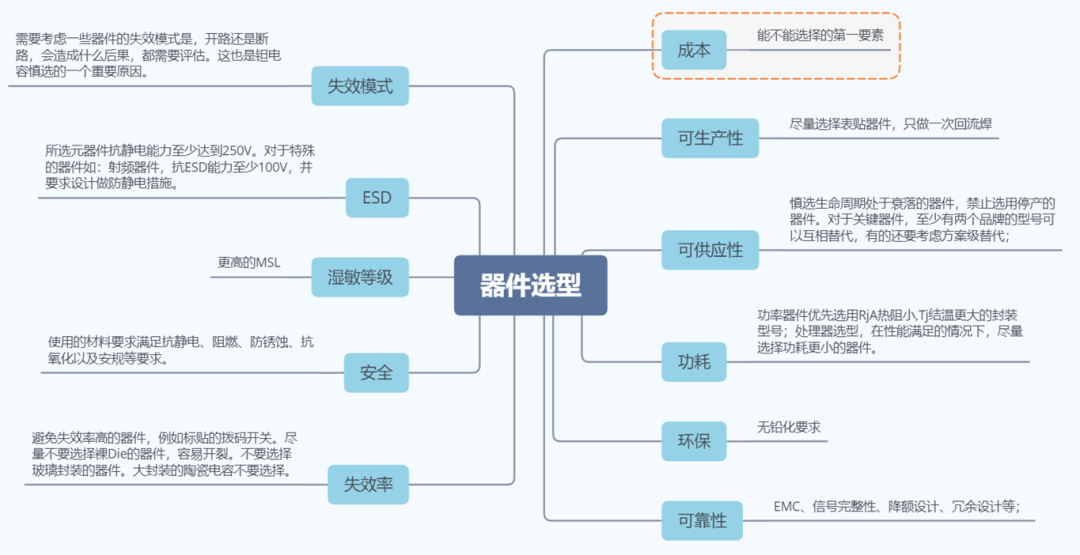

3. 器件选型
等到大方案都定下来了，可以开始一些具体功能的选型了，你可能会和EMC工程师打交道，他会给你出一套EMC的设计方案，当然主要工作都是你来完成，接下来你会和供应商的销售和原厂或者代理的FAE打交道特别多，他们会为你提供功能验证板。
4. 原理图设计
等到所有的功能模块方案都定下来了，那么就可以开始原理图设计了，你会每天待在电脑面前画图，可能用AD\PADS\Allegro这些画图软件，如果遇到公司现有成熟方案，但是你电脑上没有，你会去找同事抄一下电路，copy永远来的迅速哈。作为回报，你也会给你的同事去焊接一块电路板，示波器测试的时候也能帮他拿个探头点一下
，兄弟，帮个忙，哈哈。
5. 原理图评审
有的公司没有这一步，就直接画PCB就完事儿了。如果有的话，这时候基本上你会提前发邮件约个时间，附件放个图纸，把兄弟们通知齐全，有时候公司会有要求软件、PCB、质量等部门的同事也参加一下，不过这都不重要。重要的是大家会对你的图纸进行评审，每个人基本上都会来上2句，但这个时候已经是你主导了，他们也不会对你的设计过多关心，如果公司有Checklist，会在表格里面打√。
6. PCB设计
原理图定型之后，我们会输出到PCBLayout工程师，去做预布局，这个过程一般需要反复反复反复，不断取舍，自己不断妥协，优化出一个合理的布局。你肯定就是和PCB工程师、结构打交道了，可能会互相怼。。。
7.PCB评审
PCB需要展开针对性的评审，涉及人员主要有硬件工程师、PCBLayout工程师、结构工程师、电子工艺工程师、测试工程师，这么多人在一起干嘛呢？看看下面这些事情：
a. 结构相关评估；
b. 热评估；
c. 质量、测试、生产相关可制造性设计评估；
d. 射频信号评估；
e. 高速电路阻抗、等长评估；
f. EMC风险评估；
g. PCB叠层评估；
8. 出BOM,出生产文件、打板
搞BOM是一件比较细、繁琐的事情，一定要有耐心，不然搞错了就等着麻烦吧，出生产文件也简单一点，打板是最轻松的，等着他们生产贴片就行了。
9. 回板测试
回板测试你就会和软件开始打交道了，你们可能形影不离，不停的修改BUG，功能调不出来都是小事，关键的是如果你或者软件把板子直接搞短路烧掉了，那问题就大了，哈哈。还有就是第一天功能测好了，第二天睡一觉又完蛋。。。
后面就不说了，每家公司都不一样，但大体上都照顾到了。总之，硬件的事情很多很杂，干好不容易。
最后说下做硬件的心得吧！
除了每天处理项目上的事情外，还需要不断的提高自己的水平，完善自己的知识体系。好在事不必躬亲，平时除了参考芯片供应商提供的电路图或者现有产品的成熟设计外，也可以看看我为大家整理的资料（硬件工程师设计参考材料）。
不管遇到什么困难，都要记住，它们都是暂时的，唯有坚持是永恒的。
