拆解4年前的小米香薰机，内部腐蚀严重，不建议吃饭时看此文

今天收到朋友寄来的一台四年前购买的小米香薰机。

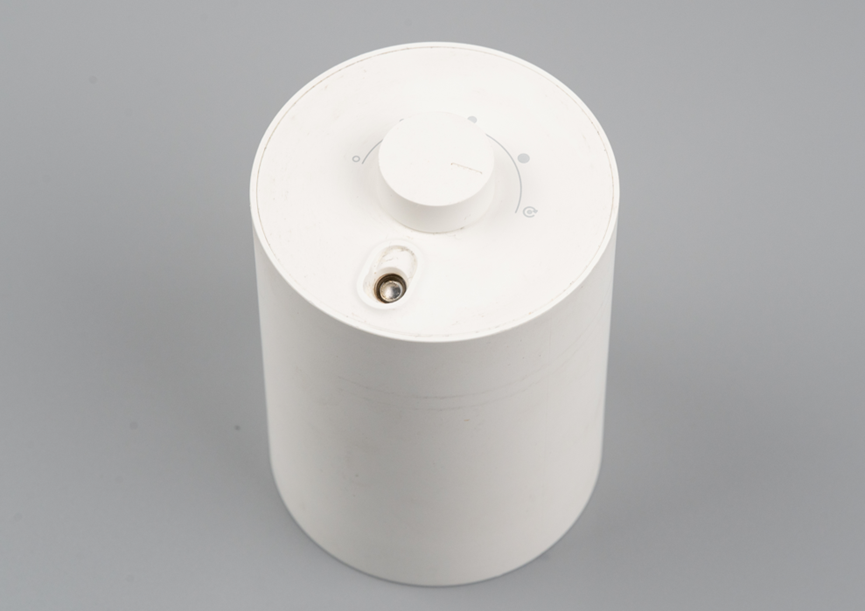

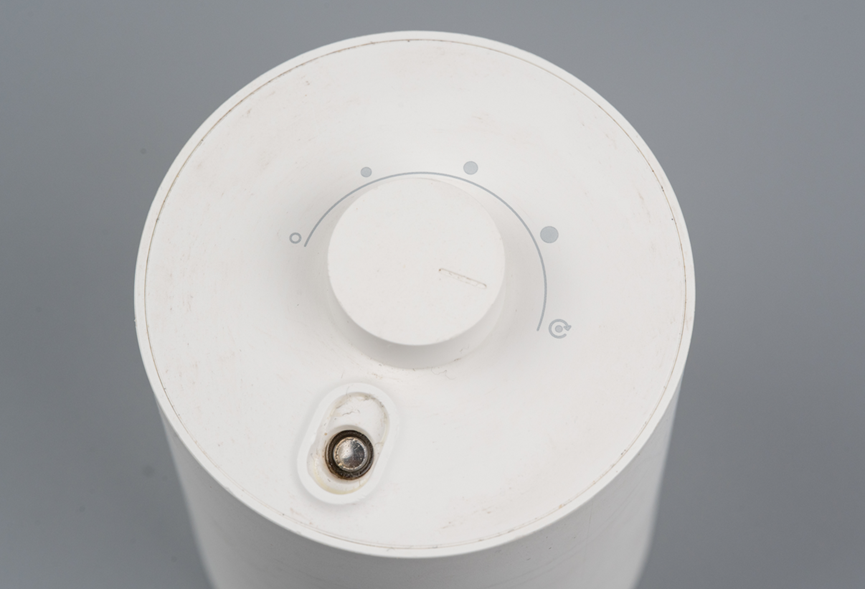

外观保存良好，顶部设计有旋钮和出香口。

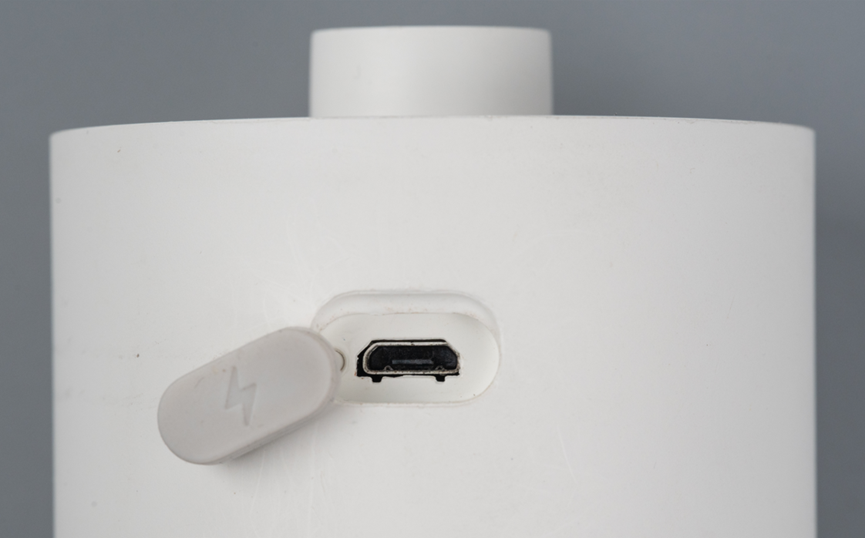

侧面是Micro USB充电接口。

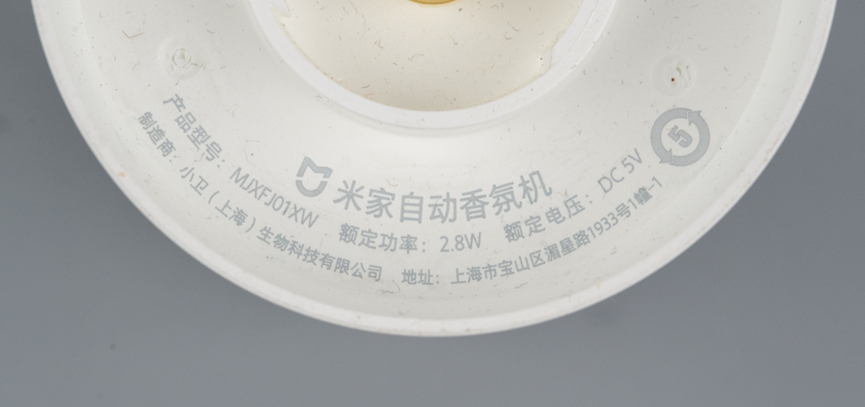

铭牌上，产品型号是MJFFJ01XW，额定功率2.8W，额定电压DC 5V。

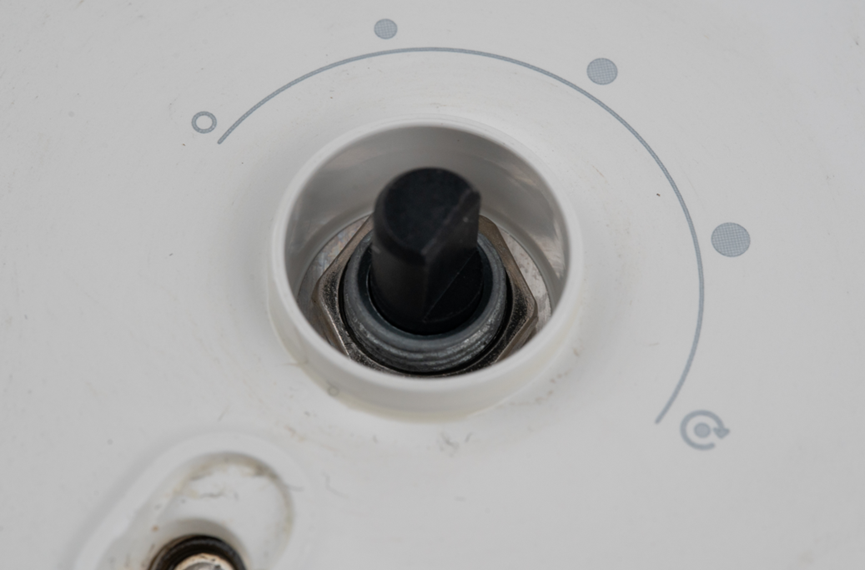

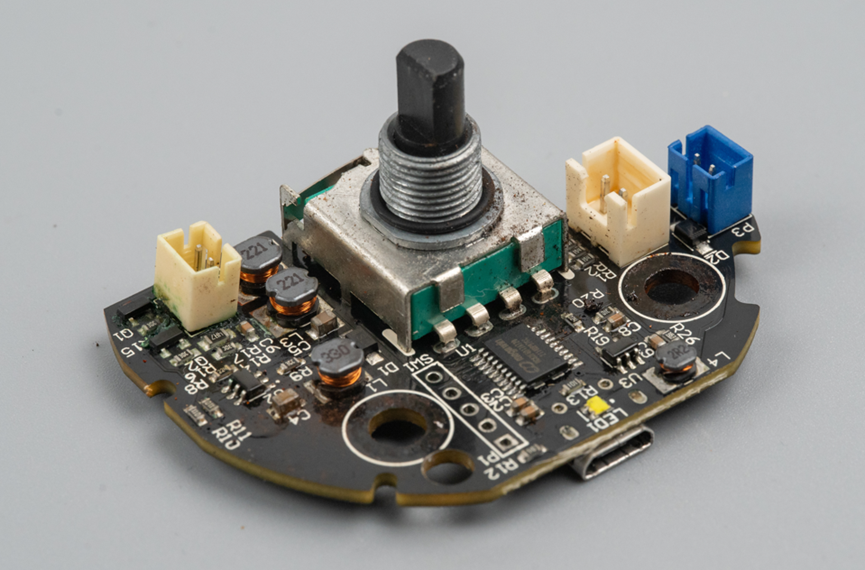

拆解时先取下旋钮，旋钮实际上是一个电位器或者编码器，通过一个螺丝固定在上盖上。

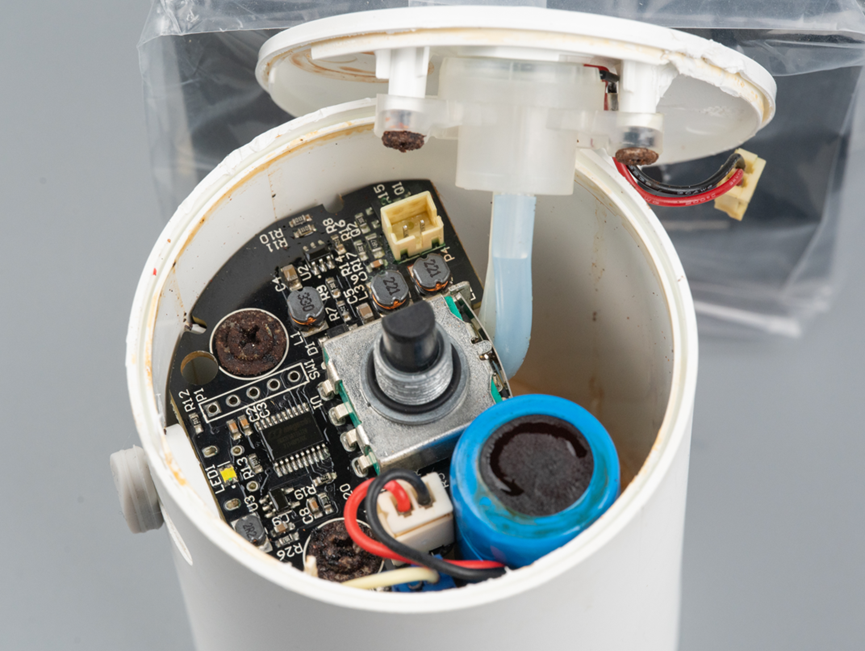

拆掉螺丝并撬起上盖，就能看到里面的电路板了。

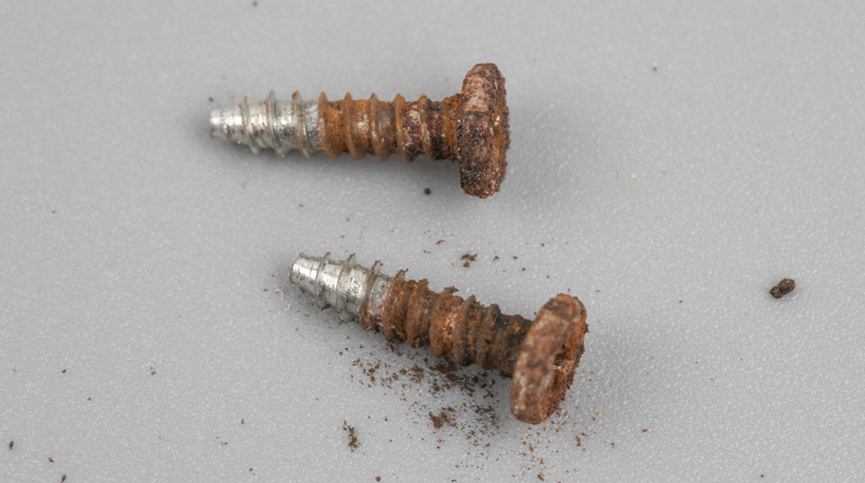

螺丝已经生锈比较严重了。

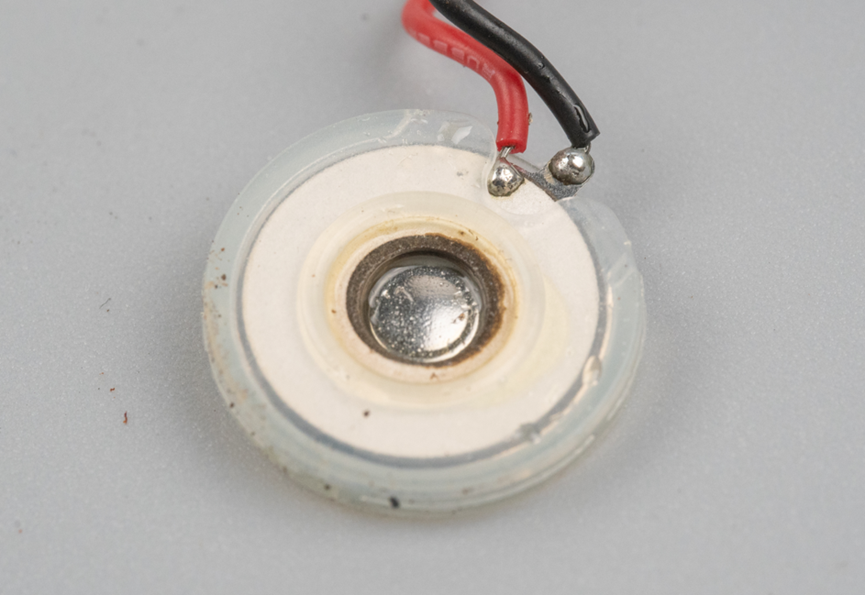

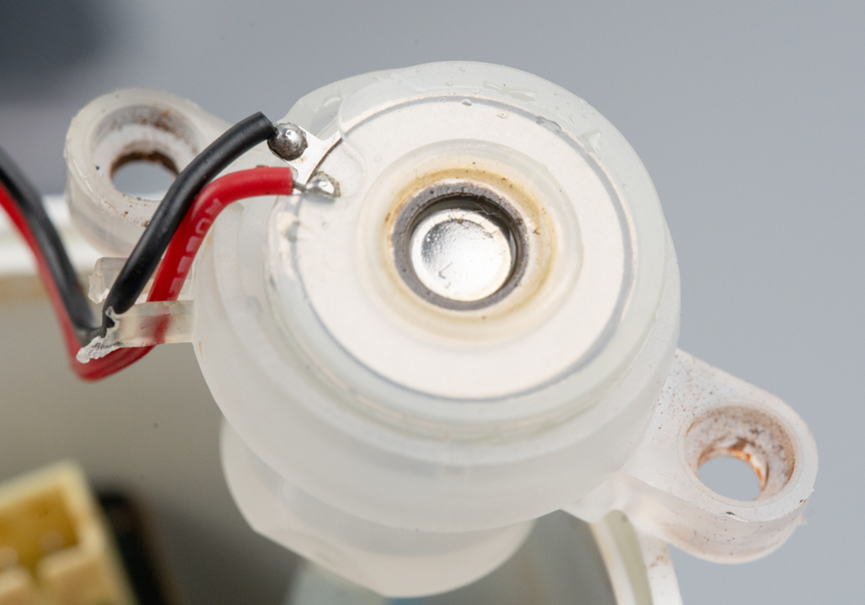

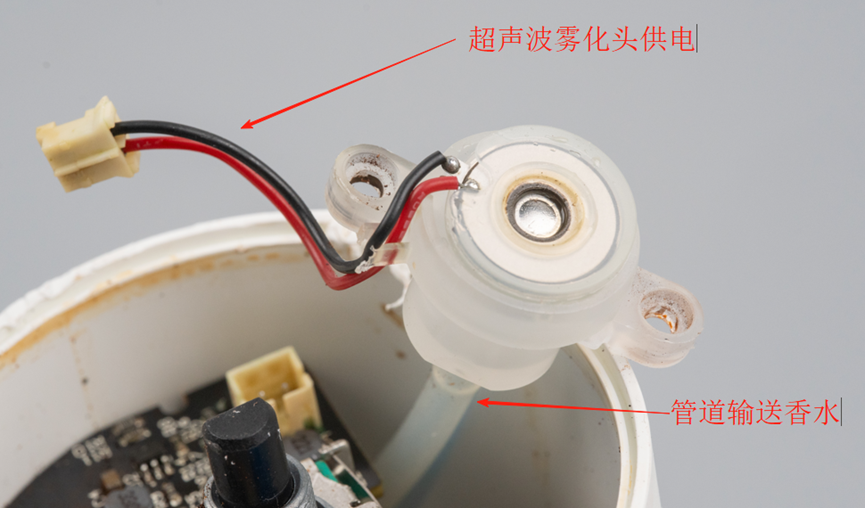

超声波雾化头，其实看到这个雾化头，基本上也就明白了这个香薰机的基本原理。

通过下面的管道把香水泵到雾化头上这个金属片下面，然后供电这两根线其实提供的是高频交流信号。

在雾化头的正极和负极中间是一个压电陶瓷，压电陶瓷在高频交流电压的作用下产生震荡，并带动中间的金属片震荡。金属片的中间其实是有许多小的网孔的，震荡时，就会让网孔下面的香水通过小孔逸出。其实大部分空气加湿器就是这个原理。

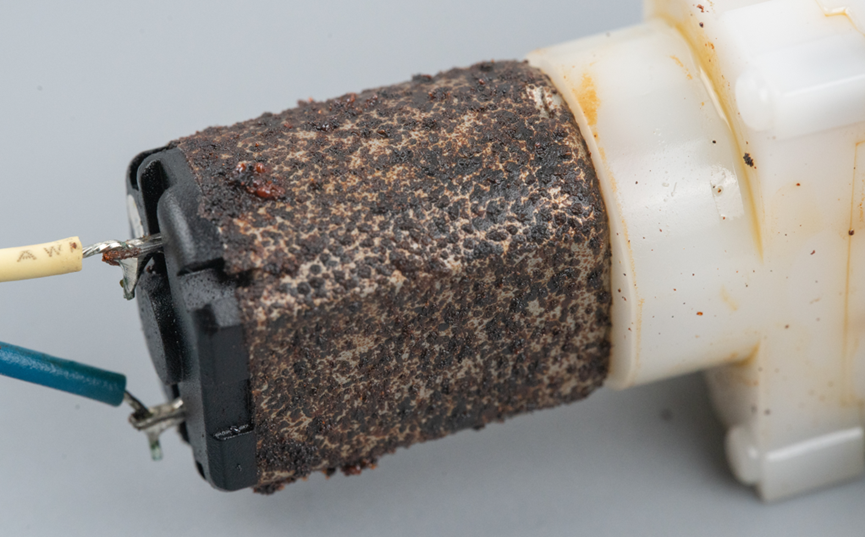

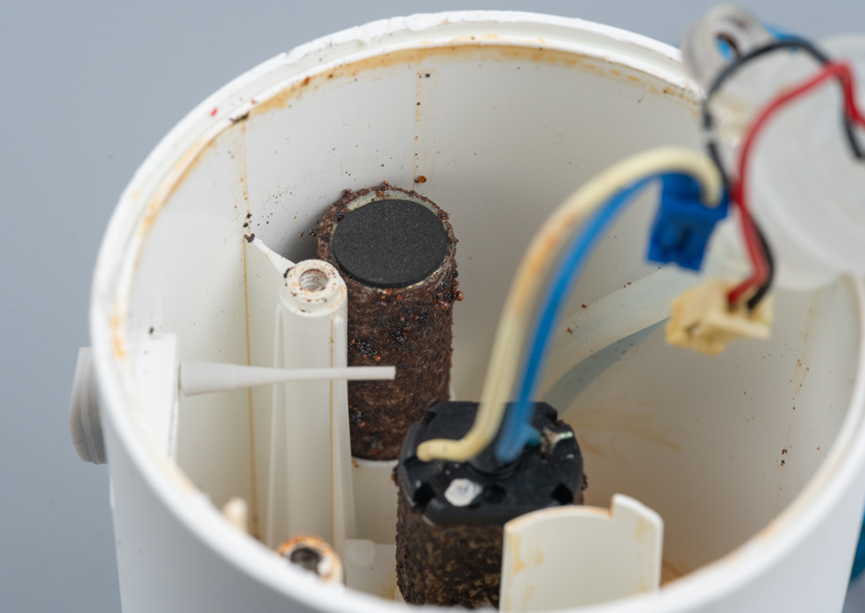

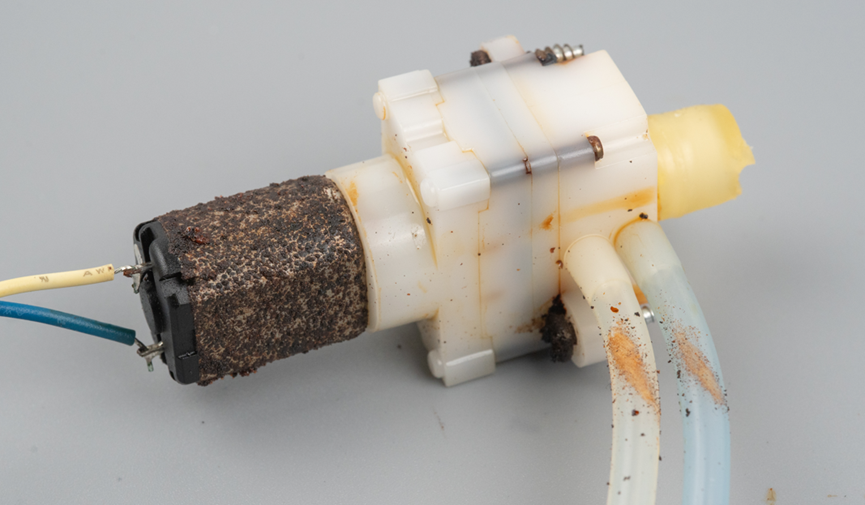

去掉电路板，看到里面的电机和另一个金属棒已经修饰的它妈都不认识了。

聪明绝顶如我，也想象不出这个香薰机这四年到底怎么过的？

这个绣太下饭了。

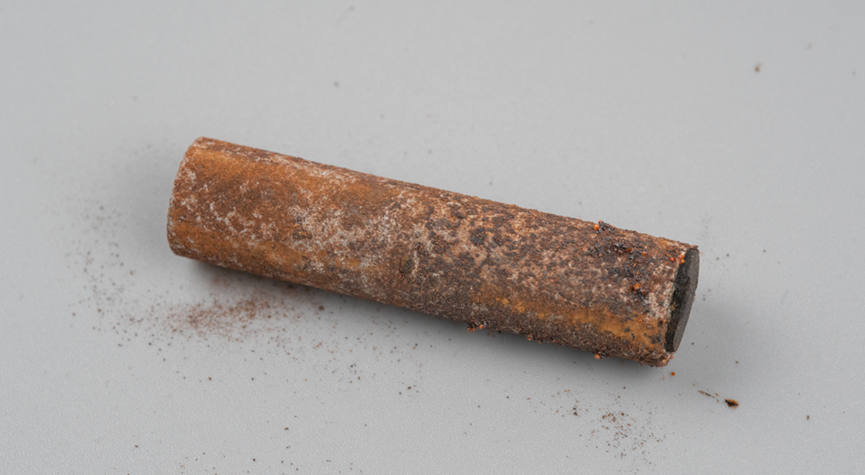

这个金属棒是配重铁，所以我猜它和电池的重量差不多。

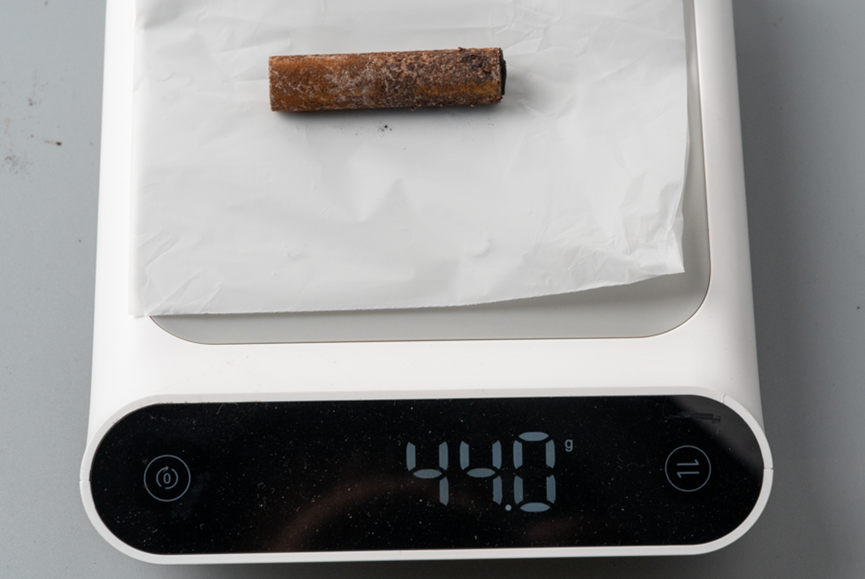

配重铁的重量是44g。

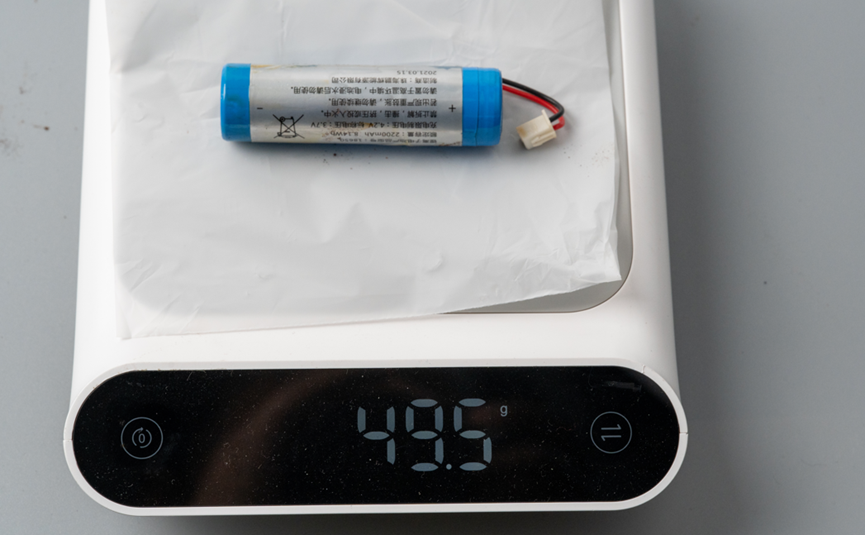

锂电池的重量是49.5g，说明猜测正确，奖励一个鸡腿。

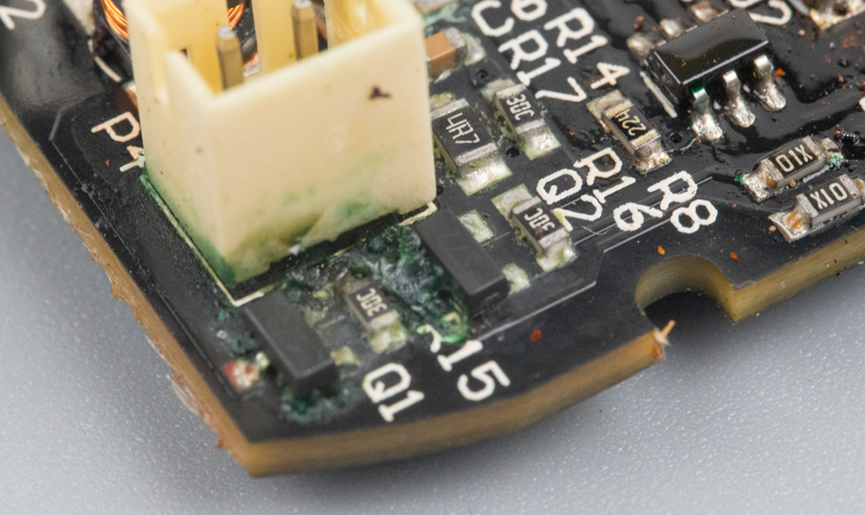

主要芯片上都刷了三防，主控芯片看起来还好，但是右下角的几个芯片就没顶住，虽然也刷了三防，但是还是被岁月的香熏侵蚀了。怪不得老刘说，给岁月以香薰，而不是给香薰以岁月。

腐蚀的细节令人做yue的，看着不太下饭。

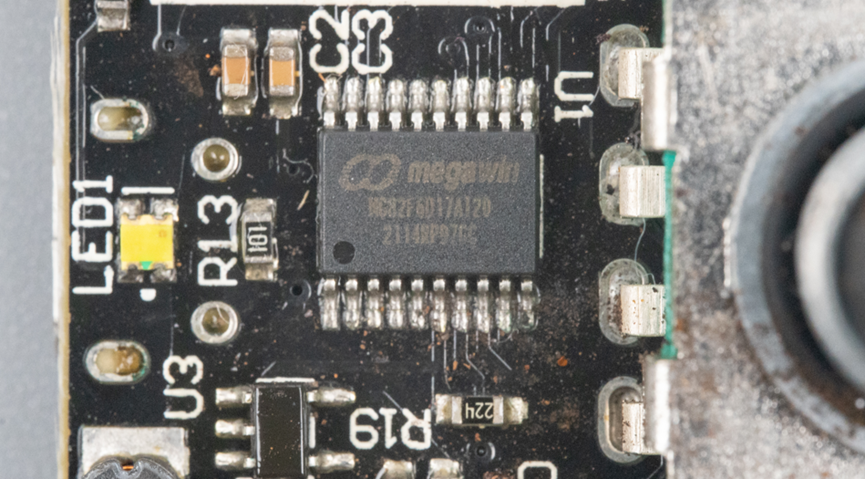

清洗掉三防之后，看到主控是MG82F6D17，来自笙泉的8051内核的单片机。

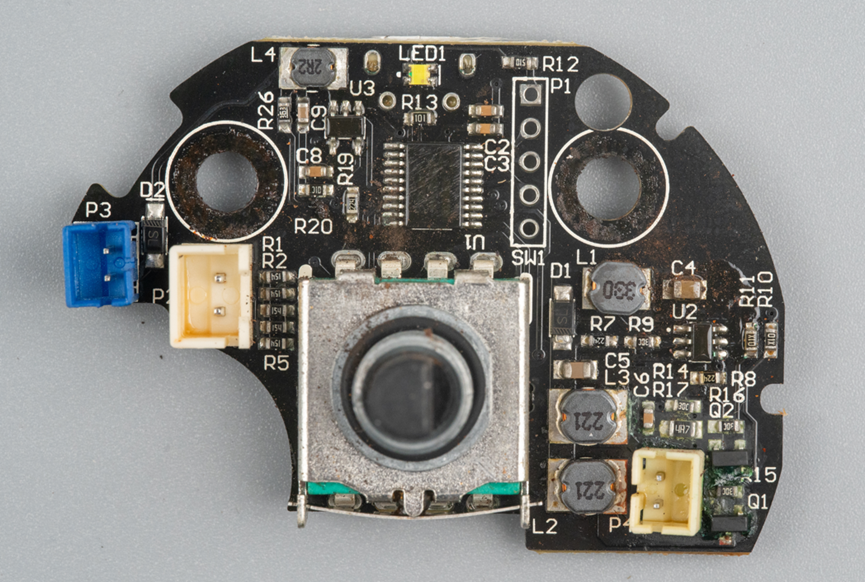

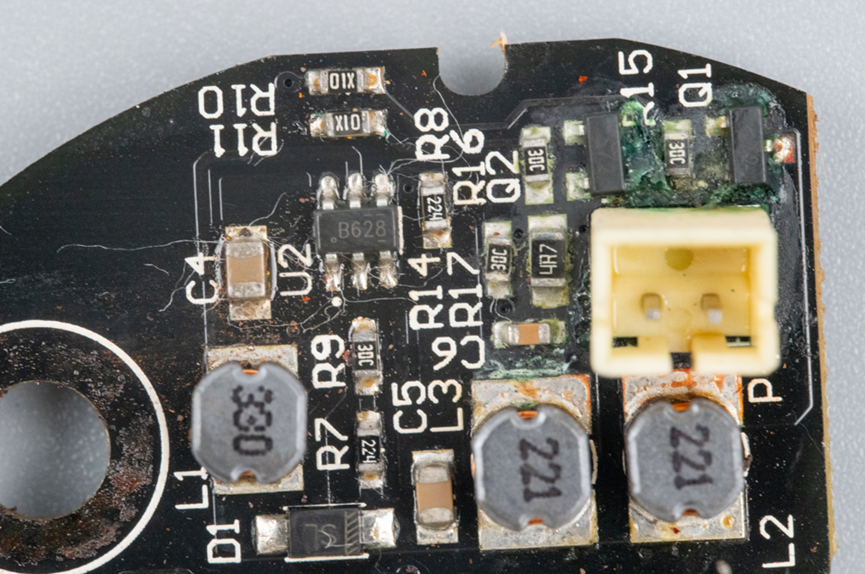

板子正面有三个电感。

其中一个是锂电池3.7V升压到5V的BOOST升压电路，用的芯片是SX1308或者其替代品。

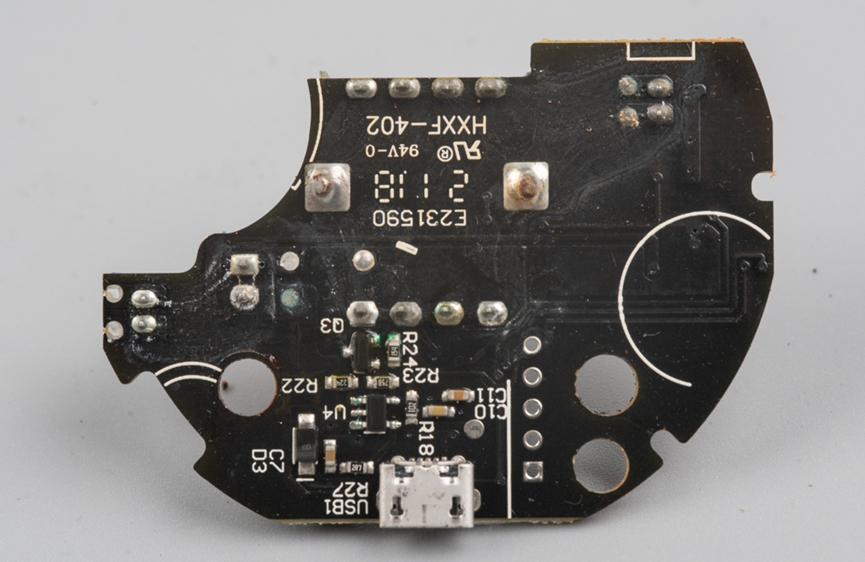

PCB生产周期是2118，21年第18周。

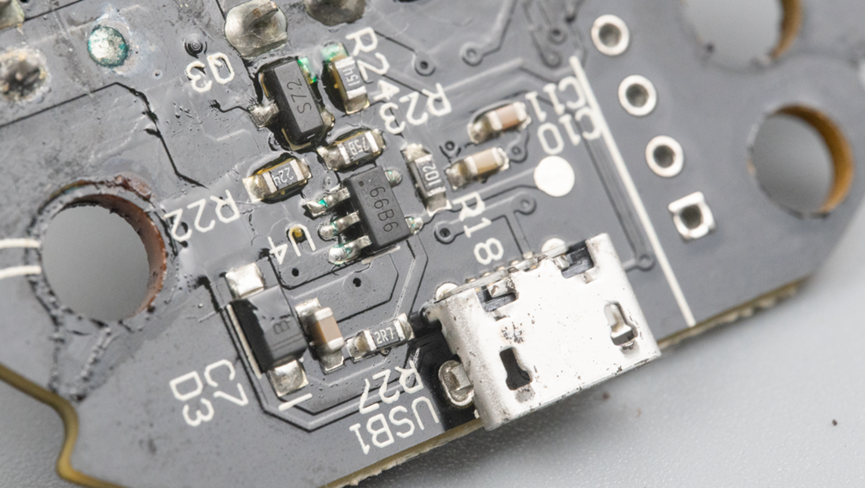

锂电池充电芯片，以及Micro-USB连接器。

18650锂电池，容量2500mAh。看到电池右边湿不溜秋的样子，我就知道了这里面的环境有多恶劣。

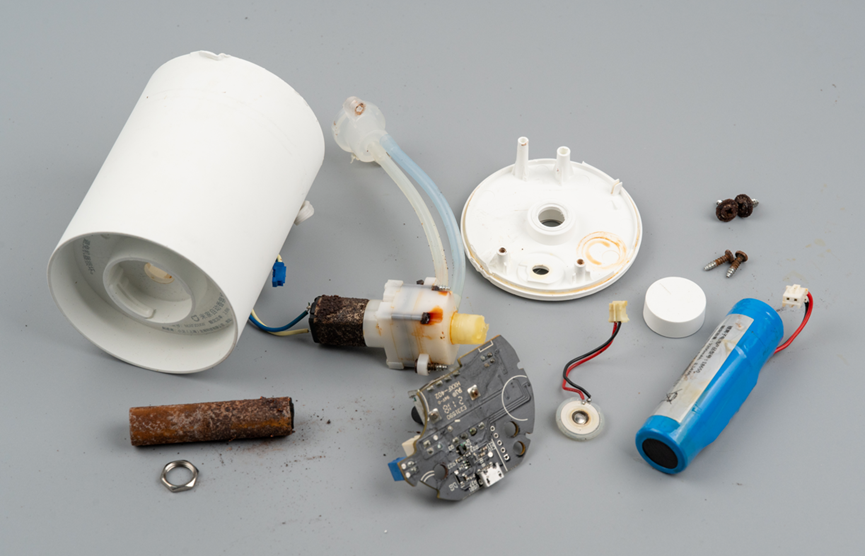

以上是整个香薰机的全家福。
