【调试经验分享】DCDC芯片没有输出怎么办？

大家好，我是EE小新。

MPS的老师和我说有一些调试经验和大家分享，希望能在大家设计的过程中有些帮助。

DCDC是如今电路供电的主要方式，工程师朋友们有时候会遇到DCDC没有输出的情况而不知道如何解决，下面给大家分享一些调试经验。

问：DCDC芯片没有输出怎么办？

1.检查芯片是输入引脚的电压是否正常。
芯片的输入电压过低的话将无法 正常工作，过高则会损坏芯片。检查时，最好用示波器测量输入电容端或者芯片输入引脚的电压波形，看输入电压是否平稳且处于芯片推荐的工作区间。

2.检查芯片的EN脚（有些芯片是CTRL）
EN电压需要高于其启动阈值芯片才能正常工作，同时不能超过管脚耐压否则会打坏芯片。EN阈值可以在规格书中查询，示例如下

解决办法：EN脚可以外部供电或者上拉到某个高电平来使能，其内部集成了一个稳压管，通过合适阻值的电阻上拉能防止该引脚过压损坏。一般来说5V输入可以直接将EN接到Vin；12V输入需要通过一个电阻上拉，大部分情况下推荐100k及以上的阻值；更高输入电压下推荐用分压电阻分压以免EN管脚电压太高打坏芯片。
某些数字芯片默认是没有输出的（如USB PD应用），需要通过软件修改芯片的寄存器将芯片使能

3.检查芯片的VCC（有些芯片是VDD）
VCC用于给芯片内部供电，一般情况下VCC电压正常且稳定芯片才能正常工作。不同芯片的VCC电压范围不同，具体可以在规格书中查询，示例如下：

解决办法：如果输入和EN电压都正常而VCC电压不正常，建议检查芯片焊接。焊接没问题的话请检查货源。

4.检查输出是否短路
解决方法：如果输出短路的话，可以先检查空板是否短路，再将芯片拆掉看看是否还短路。如果将芯片摘掉就不短路了，那么大概是是芯片损坏了。如果芯片摘了还短路，则需要检查其他器件如输出电容或者后级负载。

5.测量并记录芯片SW脚的波形，通过波形分析芯片的工作状态
在前4步都检查完成的情况下，如果芯片打了一段时间开关后停止打开关，过一段时候后再打开关，如此循环，那么大概率是触发某种保护了 ，此时可以查看芯片的规格书，并一一核对芯片的各种保护，看符合哪种保护的触发 情况。
如果芯片长时间没有打开关，可以抓取芯片启动时候的波形，看看启动的过程中芯片有没有尝试打开关。如果芯片没有任何开关动作，建议换一颗芯片重试。

问：MP1652轻载问题

MP1652设计输入12V，输出3.3V/2A，参数参考规格书的DEMO参数设计。目前轻载150MA以内，波形不是纯方波，是否正常?

2、一个板子有两个MP1652，一路5V2A，一路3.3V2A，目前两路轻载波形有震荡是否正常？
还有开通的关断的尖峰是什么引起的？应该如何改善？

答：

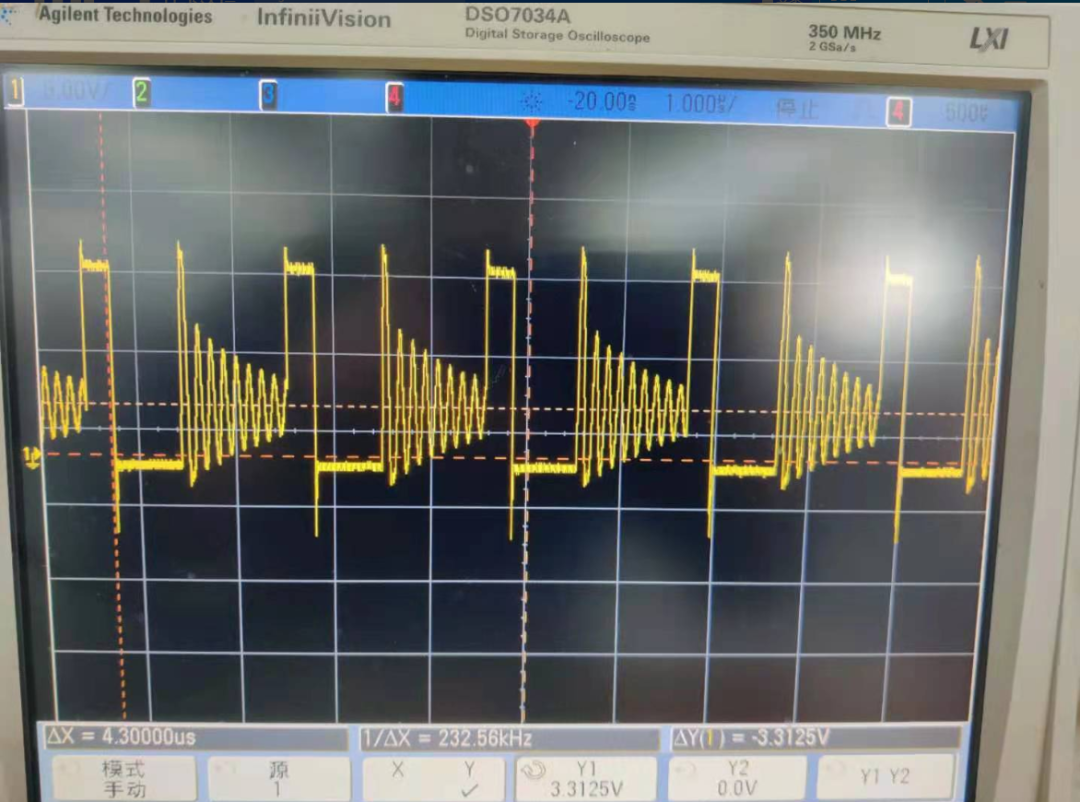

1.图中SW波形是正常的，当MP1652输出负载为150mA时，芯片是工作在DCM断续导通模式，当电感电流过零时，芯片内部上下管都不导通，功率电感L与MOSFET的寄生参数会发生以Vo电压为中心的谐振，直到下一个开关周期开始才停止谐振。

2.为了提高效率，MP1652 开关驱动速度较快，可以对比在20M和100M带宽条件下测试到的SW波形，
若在20M带宽条件下测试，SW波形无尖刺，则是电压探头耦合的噪声，此时电路参数无需更改；

若在20M带宽条件下测试，依然有较大的开关尖刺，可以尝试以下优化方法：
（1）增大BST电阻，减缓开关速度，可以从10R逐步加至47R看看效果（影响效率，电阻越大，效率越低）
（2）减小di/dt环路，需要将输入与输出功率回路尽量做小
（3）增加RC Snubber吸收: SW对地增加220pF+10R左右电阻（但会有较大漏电流，影响效率）

问：关于MP9486A带载启动问题！先启动空载后带载正常，带载启动不启动问题！

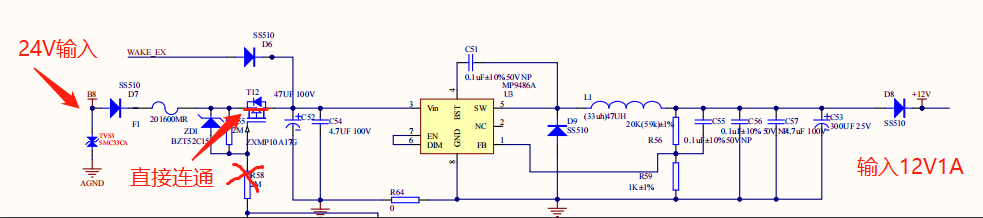

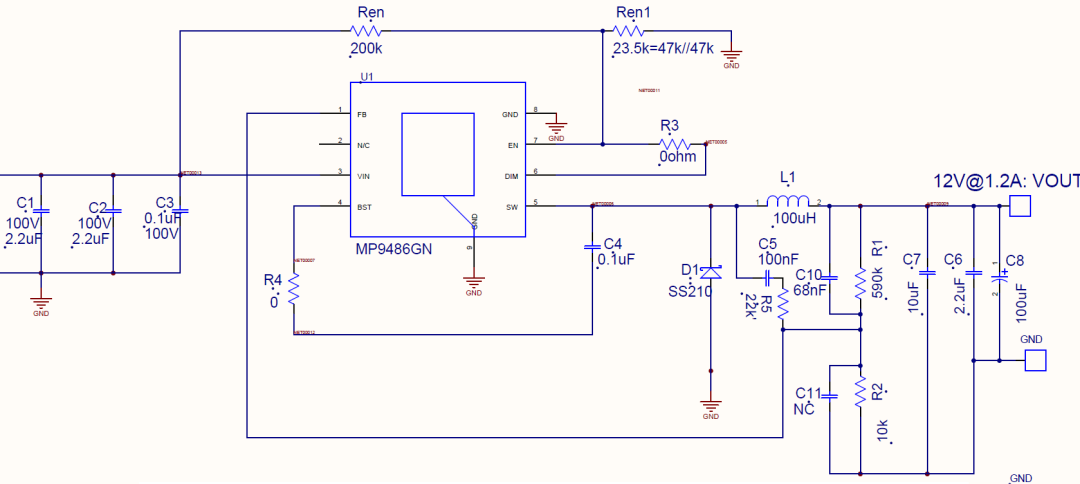

答：EV9486A中的推荐参数是包含了钽电容的设计，若输出不使用钽电容，请按下方的原理图参数进行设计：
