散射体的模态理论

1年前浏览165



模态理论背后的基本思想是引入许多基本的场模式,称为模式,以便散射体外部的场可以扩展为这些模式的线性组合。当线性组合由几种模式主导时,模态理论就变得非常有用,因此它们很容易被激发。

目录




  • 散射体的几种模态理论
  • 谐振模态理论
  • 参考文献




模态理论

As shown below👇

几种模态理论

有几种模态理论可用于研究辐射问题(外部边界值问题)。

时间奇点扩展法 (SEM) 基于复频域中的分析。自然谐振频率源于在没有入射场的导电散射体上存在非平凡电流分布的要求,由电场积分方程 (EFIE) 表示。相应的场模式称为自然谐振模式。介电体的固有谐振频率和固有谐振模式可以用 Poggio、Miller、Chang、Harrington、Wu 和 Tsai (PMCHWT) 方程 来评估。SEM 中的自然谐振模式很复杂,这大大增加了计算时间和数值实现的难度。


另一种模态理论称为特征模态展开法 (EEM),它根据积分算子的特征模态来扩展电流和辐射场。EEM 可以被认为是时间 SEM 的扩展理论。与时间 SEM 相同,EEM 的特征值和特征模态是复数。


特征模态 (CM) 分析是在实频域中进行的,其中 特征值(特征值)和特征模态都是实数,并且取决于频率。通常,特性值范围为−∞ 自+∞ ,其中最小幅度的磁流对于辐射和散射问题最为重要。外部谐振模式对应于零特性值,可以通过扫描频率来大致确定。值得注意的是,CM 公式(以及时间 SEM 和 EEM 公式)取决于散射体的介质特性。完全导电 (PEC) 体的特征模式由 EFIE找到,而 PMCHWT 方程则用于计算介电体和磁性体的特征模式。复合金属介电物体的特征模式是通过 EFIE 和 PMCHWT 方程的组合获得的。




谐振模态理论

上述所有模态理论都有其优点和缺点。一个共同的特点是它们都以某种方式与散射体的外部谐振模式有关。与实谐振频率相对应的外部谐振模式通常用于天线设计,在许多情况下,天线在单个谐振模式的状态下工作。多种谐振模式也经常用于提高天线带宽。因此,了解散射体的本征谐振在天线设计中至关重要。目前还没有统一的公式可以同时求解具有不同介质参数的散射体的 CM。

谐振模态理论---是一种可以统一的公式来评估任意电流源区域的谐振模式。

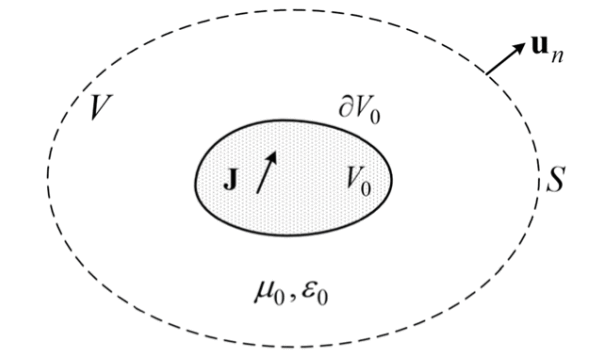

基于存储的电场和磁场能量之间差值的表达式。当假设源区是谐振区时,存储的电场能量和磁场能量之间的差异消失的条件会导致模态电流的齐次积分方程。离散化后,积分方程被简化为实齐次代数方程。通过强制执行非平凡电流分布在源区的条件,代数方程的系数矩阵的行列式必须为零,这决定了谐振频率。





参考文献






[1] R. Xiao, W. Geyi, G. Yang and W. Wu, "Application of Resonant Modal Theory to the Design of Dual-Band Wideband Dipole Antenna," in IEEE Antennas and Wireless Propagation Letters, vol. 23, no. 8, pp. 2551-2555, Aug. 2024, doi: 10.1109/LAWP.2024.3399405.

[2] R. Xiao, G. Wen and W. Wu, "Theory of resonant modes and its application", IEEE Access, vol. 9, pp. 114945-114956, 2021.

[3] R. Xiao, G. Wen, G. Yang and W. Wu, "The extended resonant modal theory and its applications", Microw. Antennas Propag., 2024.
