MIMO天线信道容量(Channel Capacity)计算

4月前浏览62



在 MIMO 系统中,通常采用信道容量(Channel Capacity)来评估系统性能。该参数是天线和信道的结合。其计算需要依赖于多个因素,包括信道矩阵、信噪比(SNR)以及信号和噪声的统计特性。

目录




  • 信道容量的计算过程简介
  • 信道容量公式的一些相关解释
  • 参考资料







Channel Capacity

As shown below👇

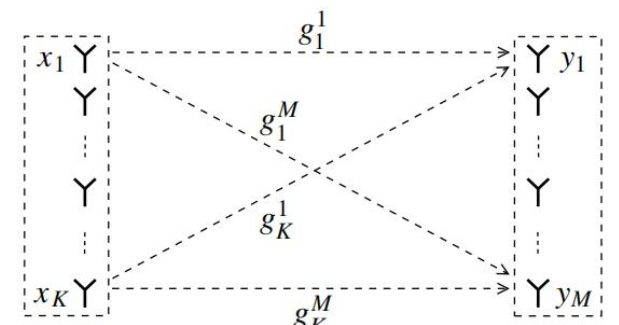

信道容量的计算过程简介

当发射机不知道信道条件时,功率平均分配给每个发射天线元件,信道容量由下式给出

NR是接收天线元件的数量,NT是发射天线元件的数量,

INR是NR*NR单位矩阵(identity matrix),

ρ 是平均接收信噪比 (SNR),

是归一化信道矩阵,† 代表其共轭转置,

H可以用简化模型“Kronecker”模型来计算,将相关性分为两个独立分量,

ΨR 是接收相关矩阵,ΨT是传输相关矩阵,G是一个具有独立相同分布的复高斯项的随机矩阵,1/2表示矩阵的平方根。

ΨR 的(i, j)项由下式计算

分别表示天线元 i 和 j 的场方向图,*表示其共轭,E{.}表示其期望。

在文末参考资料[2]中有定义的移动无线环境的一系列合理的假设:衰落包络瑞利分布,入射波到达水平面,入射波的正交偏振不相关,个体极化空间不相关,最后每个空间的时间平均功率密度是常数。根据这些近似值和一些推导,最后可以写作,

Γ 是入射波的交叉极化 (XPD)。在这里,Γ 假设为 0 dB,这是城市衰落环境中的平均值。

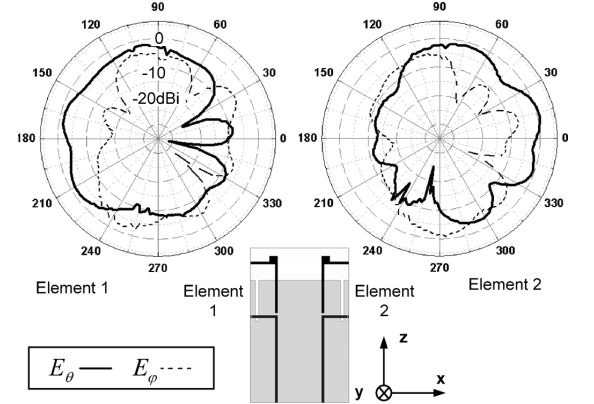

这时,就可以使用测得的方向图带入公式计算,




公式相关的理解

互信息最大化:信道容量的本质是互信息的最大值。互信息表示发射信号S与接收信号Y之间的信息量。通过最大化互信息,我们可以得到信道容量。

熵与条件熵:互信息的计算涉及熵H(Y)H(Y)H(Y)和条件熵H(Y∣S)H(Y|S)H(Y∣S)。熵表示信号的不确定性,而条件熵表示在给定发射信号S的情况下,接收信号Y的不确定性。

高斯分布:当发射信号和接收信号都满足高斯分布时,互信息达到最大值。这是因为在高斯分布下,熵和条件熵的计算最为简单,且能够反映出信号之间的统计关系。

矩阵行列式:公式中的行列式反映了MIMO系统的传输特性,包括天线之间的相关性、信号传播路径的多样性等。

信道矩阵H:信道矩阵H反映了发射天线和接收天线之间的信号传播特性。H的变化会影响MIMO系统的传输性能,从而影响信道容量。

信噪比SNR:信噪比SNR表示信号功率与噪声功率的比值。SNR越高,表示信号质量越好,能够传输的信息量也就越大。

天线数量:MIMO系统的天线数量也会影响信道容量。增加发射天线和接收天线的数量可以提高系统的传输性能,但也会增加系统的复杂性和成本。
