整流天线系统中HG效率分析

9小时前浏览1



鉴于物联网 (IoT) 和无线电力传输 (WPT) 的迅速发展,将无线通信、识别、传感和定位等新功能整合到现有系统中的需求越来越大。在远距离无线功率传输中整流天线起着关键作用。

目录




  • 整流天线系统
  • HG 效率分析
  • 参考文献


Rectenna

As shown below👇

整流天线系统

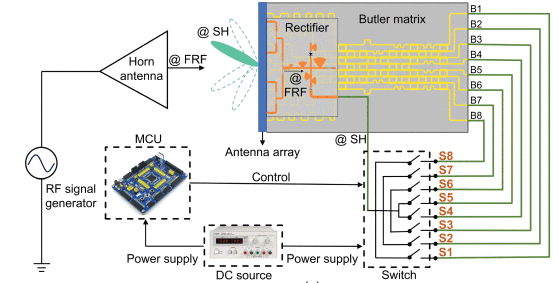

如下图所示的整流天线系统的工作原理包括以下关键步骤:

信号接收与功率整合:通过Rx阵列和功率分配器捕获并整合FRF信号。

能量整流与谐波生成:将FRF信号转换为直流功率和二次谐波。

谐波信号输出与路径控制:通过输出匹配网络和巴特勒矩阵引导SH信号。

谐波波束形成与扫描:利用射频开关和MCU实现SH信号的快速波束控制。

系统供电:通过直流电源为控制电路供电。



在前人的努力下,双工整流器的二次谐波效率得到了显著提高,但对于真正的肖特基二极管,二次谐波(HG)极限仍然缺乏研究。




HG 效率分析

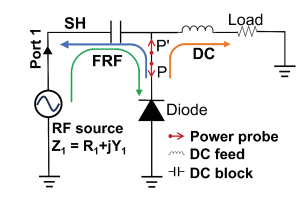

理论上证明了肖特基二极管的极限谐波产生(HG)效率为1/m^2(其中m表示谐波阶数)。但实际中还需要进一步分析,为了分析二极管串联电阻 (Rs) 对 HG 效率的影响,下图展示了简单的多功能整流天线系统一种常用拓扑结构,




该拓扑结构中,

使用直流阻断(理想电容)防止直流能量回流到射频源。

使用直流馈电(理想电感)确保仅直流能量通过。

通过优化射频源的源阻抗 Z=X+jY, 将生成的二次谐波完全引导出端口1,避免损耗。

二极管的二次谐波发生(SHG)效率被定义为流出二极管的二次谐波(SH)功率与进入二极管的基波RF(FRF)功率之比,因此可以通过使用以下方程计算





参考文献





[1] C. Zhang et al., "Rectenna-Enabled New Paradigm With Hybrid Harmonic Beamforming for Integrated Energy Harvesting, Sensing, and Communications," in IEEE Transactions on Antennas and Propagation, vol. 73, no. 1, pp. 121-134, Jan. 2025, doi: 10.1109/TAP.2024.3495984.

[2] S. Ladan, A. B. Guntupalli and K. Wu, "A High-Efficiency 24 GHz Rectenna Development Towards Millimeter-Wave Energy Harvesting and Wireless Power Transmission," in IEEE Transactions on Circuits and Systems I: Regular Papers, vol. 61, no. 12, pp. 3358-3366, Dec. 2014, doi: 10.1109/TCSI.2014.2338616.

[3] Y. Wang, H. Pan and T. -T. Chan, "A Dual-Band Dual-Sense Circularly Polarized Rectenna for Millimeter-Wave Power Transmission," in IEEE Transactions on Antennas and Propagation, vol. 73, no. 1, pp. 96-107, Jan. 2025, doi: 10.1109/TAP.2024.3489213.
