多物理场驱动低频磁电天线

13小时前浏览1



人类活动在地下和海洋环境中越来越活跃,在这种情况下,希望实现高速和长距离的无线通信。声驱动磁电 (ME) 天线为高损耗介质中的便携式低频 (LFs 30–300 kHz) 收发器提供了有前景的备选方案。

目录




  • 水下通信
  • 多物理方案
  • 参考资料








*

As shown below👇

水下通信

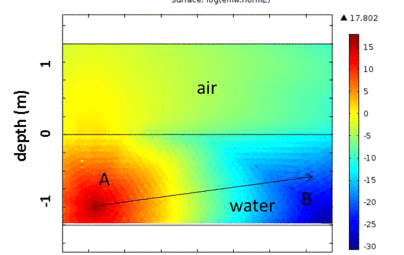

由于电磁波在淡水、咸水和盐水中会迅速衰减,因此很难将无线电信号用于长距离海底通信。传统射频通信方案在水中的性能受到射频趋肤深度的限制,计算如下:

可以估算到,在高损的环境下,电磁波有剧烈的衰减,限制了传输范围。


例如,在ν=50 MHz时,海水中的趋肤深度约为3.8 cm,因此传统的射频通信技术在有用距离的盐水中是不切实际的。在这种环境中,传统的射频电磁波方案已经不能满足需求,而基于弹性波的声通信技术则存在数据速率低、延迟明显和功耗高等缺点。为了实现更长的通信距离,由于涡流效应和路径损耗较小,因此需要极低频(VLF,3-30kHz)或低频(LF,30-300kHz)通信技术。




*多物理方案

VLF或LF的传统电子天线受到尺寸和波长之间关系的限制,导致体积大、功耗高、传输效率低。

最近,机械天线的新技术通过旋转或振动磁偶极子来传输磁场,将机械能转化为电磁能,与传统的电小天线相比,这减小了尺寸并显著提高了传输效率。具体而言,基于磁致伸缩/压电复合材料的磁电(ME)天线通过使用声激励原理来解耦电磁波波长与天线尺寸之间的关系,这可以将天线尺寸减小近五个数量级。

然而,由于压电材料的脆性,制造尺寸过大的ME天线仍然很困难。这导致磁矩弱,传输能力低。此外,人们发现,最近提出的ME天线几乎都是基于逆ME(CME)效应,通过使用压电层的应变直接调节磁致伸缩层的磁化来工作的。然而,很难实现180°磁矩的完全旋转;此外,压电层和磁致伸缩层之间严重的应变传递损失,进一步严重限制了调制效率。

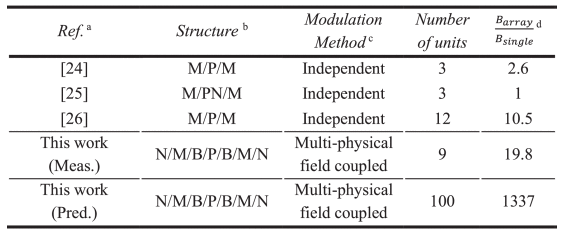

从上表可以看到,目前的ME天线阵列仍然存在调制效率低的问题,而如何通过巧妙地耦合天线之间的交流应变和磁场来协同调制ME天线阵列的磁化却很少被探索。



参考文献





[1] I. I. Smolyaninov, Q. Balzano, C. C. Davis and D. Young, "Surface Wave Based Underwater Radio Communication," in IEEE Antennas and Wireless Propagation Letters, vol. 17, no. 12, pp. 2503-2507, Dec. 2018, doi: 10.1109/LAWP.2018.2880008.

[2] C. Guan et al., "Multiphysical Field Driven Low-Frequency Magnetoelectric Antenna Array With Nonlinearly Enhanced Magnetic Field Transmission," in IEEE Transactions on Antennas and Propagation, vol. 73, no. 3, pp. 1355-1370, March 2025, doi: 10.1109/TAP.2024.3494233.
