ANSA二次开发创建螺栓预紧力

FEAer

2月前浏览132

之前发的ANSA二次开发创建螺栓和Box(代码篇)有很多小伙伴留言，其中有人问怎么没有预紧力，螺栓不是这么建模的。

其实螺栓的建模方式实在太多，甚至每个座椅厂都是不一样的，然后每家座椅厂都有自己的建模道理。就是谁也不服谁，都说自己对标过，然后问能不能给证明的资料，就都说这是机密。

主机厂也就不管了，让我说整这么复杂干嘛，我就觉得rbe2挺好的（不是）。

回归正题，在我们要二次开发前，必然是要对自己开发的功能是非常熟悉的，所以我们必须自己手动建立一遍螺栓预紧力。

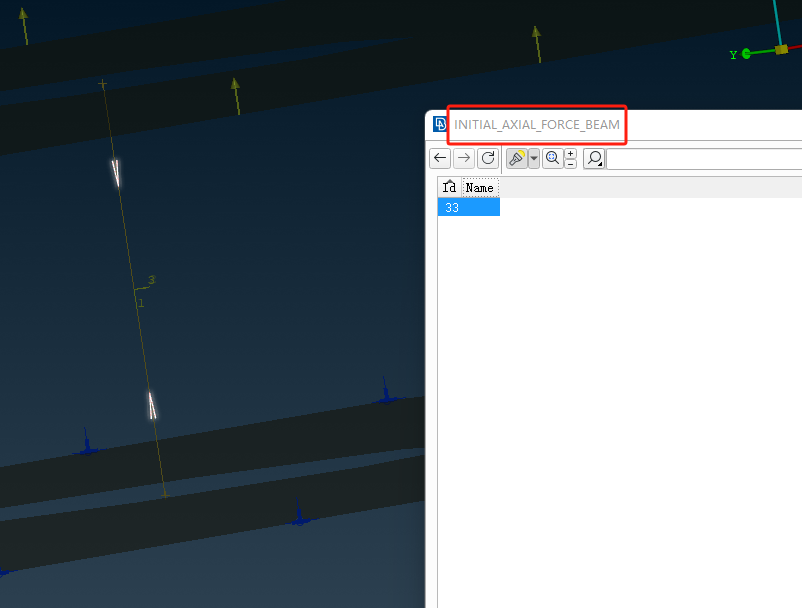

在LSDYNA下，点击这个按钮添加预紧力

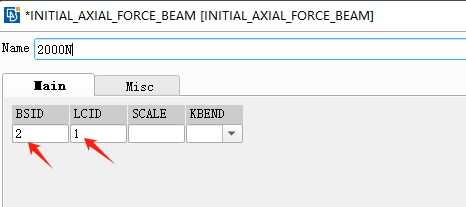

点击后会让你建立一个beam的SET和预紧力的加载曲线，如下图：

所以我们二次开发的思路就是创建一个SET,然后把我们的BEAM添加到这个SET里，然后再创建一个Curve，这是我们的预紧力加载曲线，最后创建预紧力，上面创建的SETID号和LCID号填进去就可以了，就是这么简单。

下面给大家看下代码:


beam=base.CreateEntity(constants.LSDYNA,'ELEMENT_BEAM_ELFORM_9',val1)#创建梁单元的预紧力s1_id=[]SET1S=base.CollectEntities(constants.LSDYNA,None,'SET')
SID1=SET1S[-1]._id+1
beam_set=base.CreateEntity(constants.LSDYNA,'SET',{'SID':SID1})base.AddToSet(beam_set,beam)

这里就是先收集SET,然后得到SET的最大的ID号，再把前面创建的Beam添加到SET里。


#创建预紧力加载曲线deck=constants.LSDYNAcurves= base.CollectEntities(deck, None, 'DEFINE_CURVE')curve_num = len(curves)print(curve_num)curves_of_table = []
#Create individual curvescurve1 = base.CreateLoadCurve("DEFINE_CURVE", {"Name": "2000N","SFO": "1",'LCID':1+curve_num})val = ((0,0.),(0.002,2000),(1,2000))base.SetLoadCurveData(curve1, val)base.CreateEntity(deck,'INITIAL_AXIAL_FORCE_BEAM',{"BSID":SID1,"Name": "2000N",'LCID':1+curve_num})

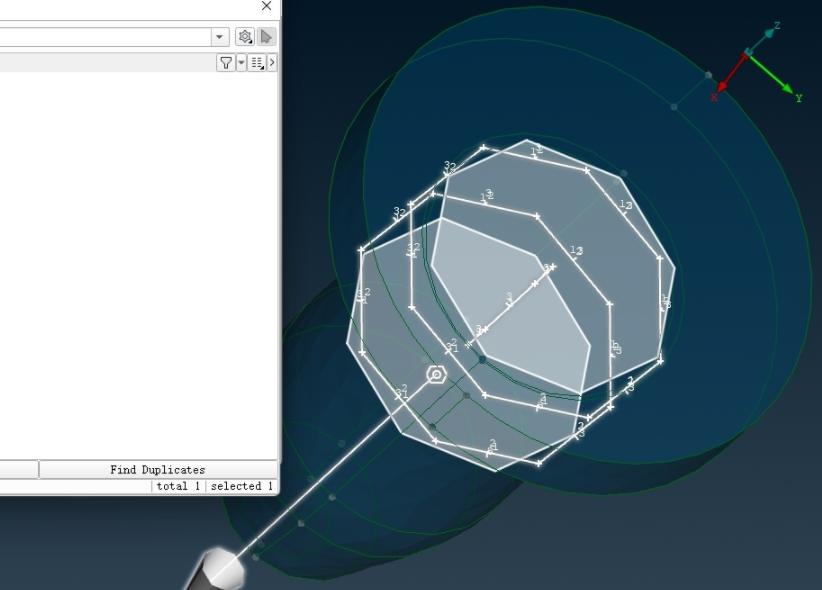

这里也是先收集曲线的ID，得到最大的ID号，后创建曲线，这里创建了2000N的预紧力，大家可以随意修改数值，最后创建我们的螺栓预紧力。

是不是非常简单，大家有关二次开发的问题都可以来知识星球问我，还能带着大家一起赚点小钱。
