Johnson-Cook模型

15小时前浏览2

Johnson-Cook本构模型是一种广泛应用于金属材料在高应变率、高温和大变形条件下的力学行为描述的数学模型。该模型由Johnson和Cook于1983年提出，因其形式简单、参数较少且能够同时考虑应变硬化、应变率强化和温度软化效应，被广泛应用于冲击动力学、金属切削、焊接、爆炸成形等工程领域。

一、Johnson-Cook本构模型的基本形式

Johnson-Cook本构模型的流动应力表达式为：

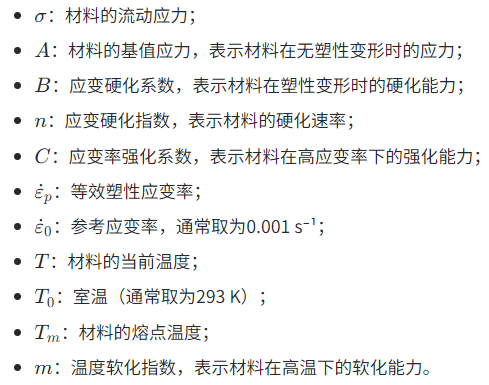

其中：

该模型通过将应变硬化、应变率强化和温度软化三个效应分别独立表示，实现了对材料在复杂载荷条件下的力学行为的描述。

Johnson-Cook模型的参数通常通过实验数据拟合得到。常见的实验方法包括：

霍普金森拉杆试验：用于测量材料在高应变率下的力学行为；
扭转试验：用于测量材料在大变形条件下的力学行为；
单轴拉伸试验：用于测量材料在不同温度和应变率下的力学行为。

Johnson-Cook本构模型是一种广泛应用于金属材料在高应变率、高温和大变形条件下的力学行为描述的数学模型。该模型通过将应变硬化、应变率强化和温度软化三个效应分别独立表示，实现了对材料在复杂载荷条件下的力学行为的描述。尽管该模型存在一定的局限性，但通过实验数据拟合和模型修正，可以显著提高其预测精度。因此，Johnson-Cook模型在工程领域中具有重要的应用价值。

二、Johnson-Cook失效模型的基本形式

Johnson-Cook失效模型（Johnson-Cook Failure Model）是一种广泛应用于金属材料在高应变率、高温和复杂应力状态下的失效预测的数学模型。该模型由Johnson和Cook在1985年提出，旨在描述材料在极端加载条件下的断裂行为，特别是在切削加工、爆炸成型、弹道冲击等工程应用中具有重要意义。

Johnson-Cook失效模型的数学表达式通常表示为：

其中：

该模型考虑了三个主要因素对材料失效的影响：

1、应力三轴度：描述材料在不同应力状态下的行为

2、应变率：反映材料在高速加载下的响应

3、温度：描述材料在高温下的软化效应

Johnson-Cook模型的参数D1、D2、D3、D4、D5，通常通过实验数据拟合得到。具体方法如下：

D1、D2、D3：通过拉伸试验确定，考虑不同应力三轴度下的失效应变；
D4：通过不同应变率下的试验确定，反映材料在高速加载下的硬化行为；
D5：通过不同温度下的试验确定，反映材料在高温下的软化行为；

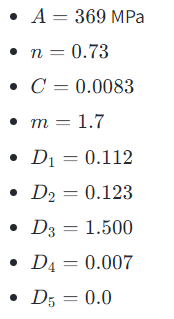

例如，通过实验数据拟合得到2024-T3铝合金，其参数为：

三、Johnson-Cook失效模型的应用
Johnson-Cook失效模型广泛应用于以下领域：
切削加工：在有限元模拟中，该模型用于预测切削过程中材料的断裂行为，特别是在高速切削和高温条件下
爆炸成型：用于模拟爆炸冲击下金属材料的变形和失效行为
弹道冲击：用于预测弹道冲击下材料的裂纹扩展和失效过程
焊接接头：用于模拟焊接接头在不同加载条件下的失效行为
复合材料：在复合材料中，Johnson-Cook模型可以与其他失效准则（如Hashin准则）结合使用，以预测材料的渐进失效行为。
Johnson-Cook失效模型是一种基于实验数据的半经验模型，能够有效描述金属材料在高应变率、高温和复杂应力状态下的失效行为。该模型形式简单，参数较少，因此在工程应用中具有广泛的优势。然而，为了提高模型的准确性，一些研究提出了改进的Johnson-Cook模型，以克服其在某些情况下的局限性。随着计算方法的不断发展，Johnson-Cook模型在材料科学和工程领域的应用前景将更加广阔。

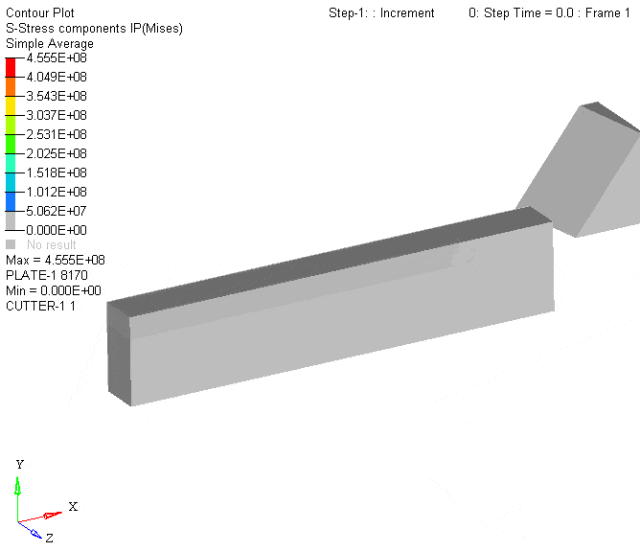

如某切削JC参数如下：

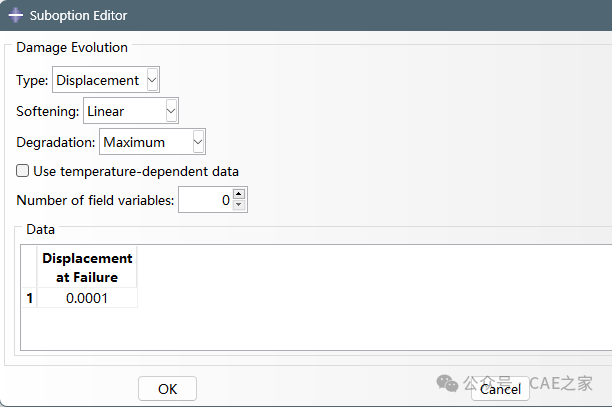

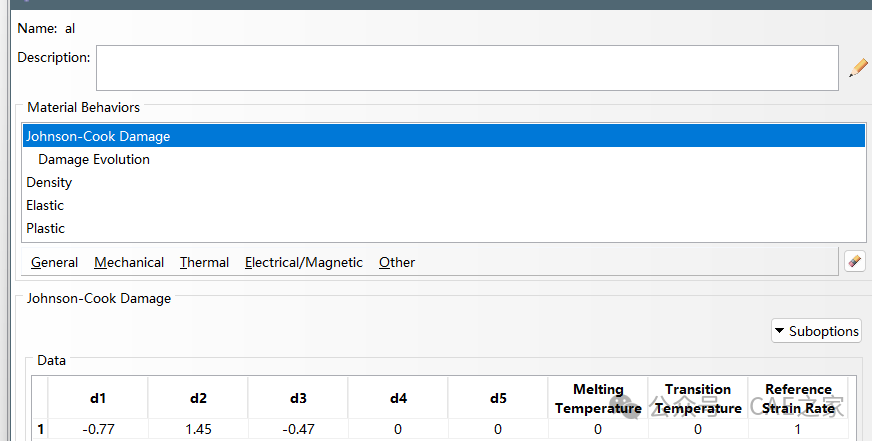

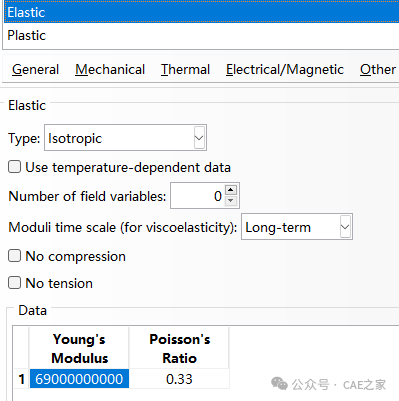

图1 零件材料特性

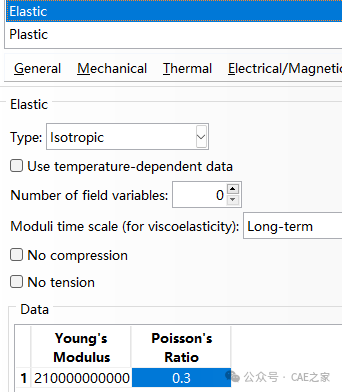

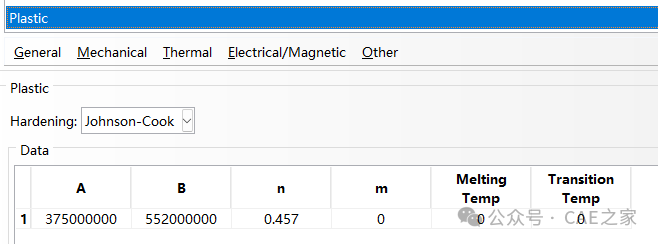

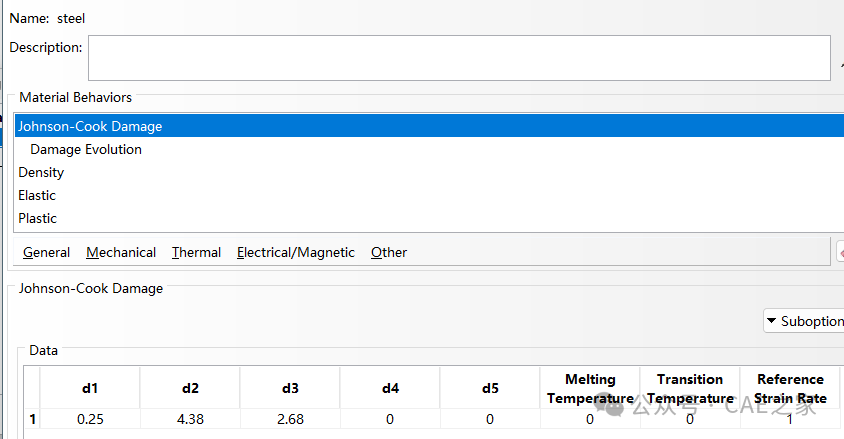

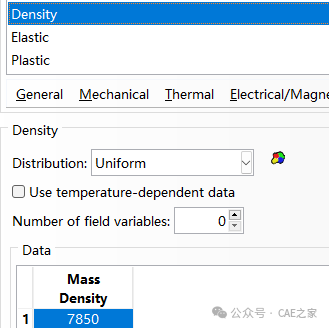

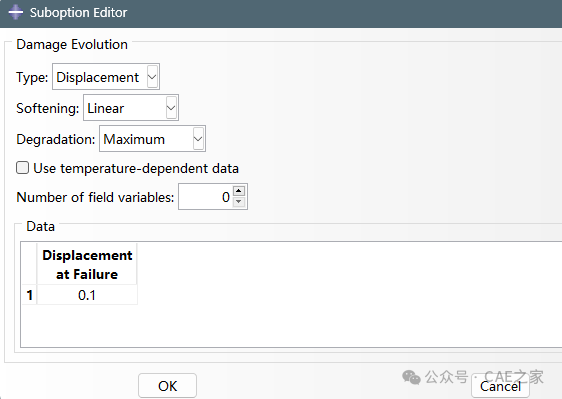

图2 刀具材料特性
