COMSOL热流固磁仿真硬核技术-从前处理二维/三维几何建模开始

导读：你是否在为多物理场仿真如何选择什么样的模块而烦恼？你是否面对ANSYS软件多模块的耦合接口而束手无策？你是否面对ANSYS各仿真模块界面差异巨大增加学习成本拖慢技术提升而焦虑...如果你经常使用ANSYS进行多物理场仿真，比起从几何建模、网格划分、求解器设置及后处理来回切换，最终很难得出收敛的结果，何不使用目前科研过程中使用火爆的多物理场仿真王者—COMSOL。

为此，我将推出COMSOL热流固磁仿真硬核技术系列课程，从最基础的几何建模、几何清理、网格划分到流体力学、传热学、静力学、动力学及电磁学各个模块分块进行讲解，最终通过多物理场耦合课程详细讲解各个模块是如何进行接口耦合，方程中的变量如何传输，由潜入深入，从理论到实际，从方程式到具体操作项，一步一步演示帮助大家从COMSOL小白到多物理场仿真高手。

本文讲述COMSOL软件自带的几何建模模块，从二维到三维，从标准几何体建模到草绘建模，到最终的参数化建模，分场景进行讲解，达到可以直接通过自带几何软件进行建模的程度。更多内容请关注的COMSOL热流固磁仿真硬核技术之前处理几何建模专题全解教程，详情见后文。

一、二维几何建模

1、通过二维草绘建模

二维草绘建模功能与四大主流建模软件功能类似，但是不同点在于COMSOL是通过几何序列的方式进行建模，而非通过传统的特征建模。该部分详细讲解如何创建二维组件，

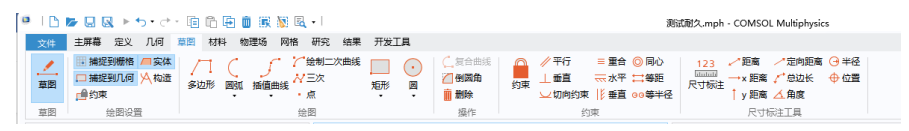

如何进行草图设置、常用绘图工具使用、几何元素的编辑、约束及测量。

2、通过二维标准几何体建模

COMSOL本身自带有标准的二维几何体，可直接创建自由的几何体元素，如圆、椭圆、矩形及曲线，随后通过布尔运算进行并集、差集及交集运算得到最终想要的模型

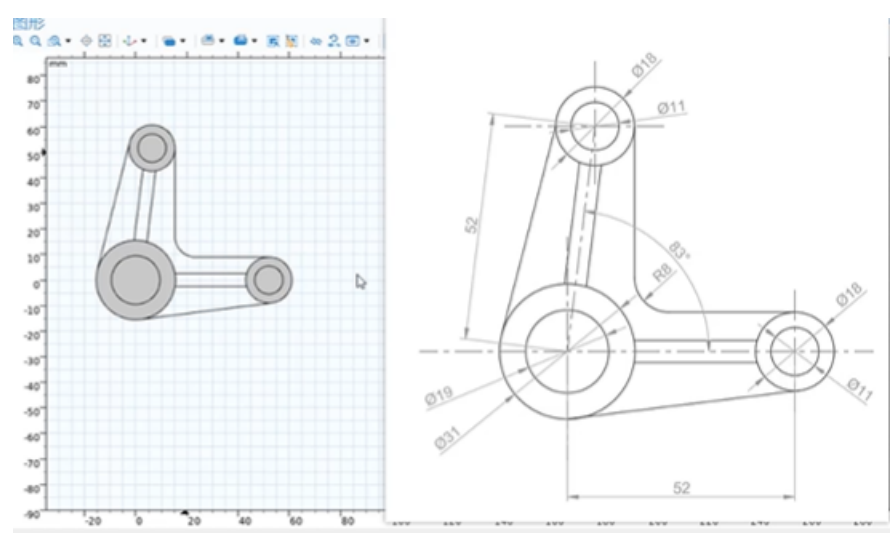

本章先通过对每个工具进行详细讲解，随后通过三个二维综合案例详细讲解，基本覆盖本软件所用到的大部分功能。部分案例草图具体展示如下：

二、三维几何建模

1、通过二维草绘建模

二维草绘作为整个建模的核心，在三维组件模式下，需先通过创建平面后才能进入二维模式，最终通过创建完二维草绘后，进入工作平面进行拉伸、回转、扫掠等操作，此处从三维组件进入二维草绘的方法较为隐藏，其具体步骤如下：

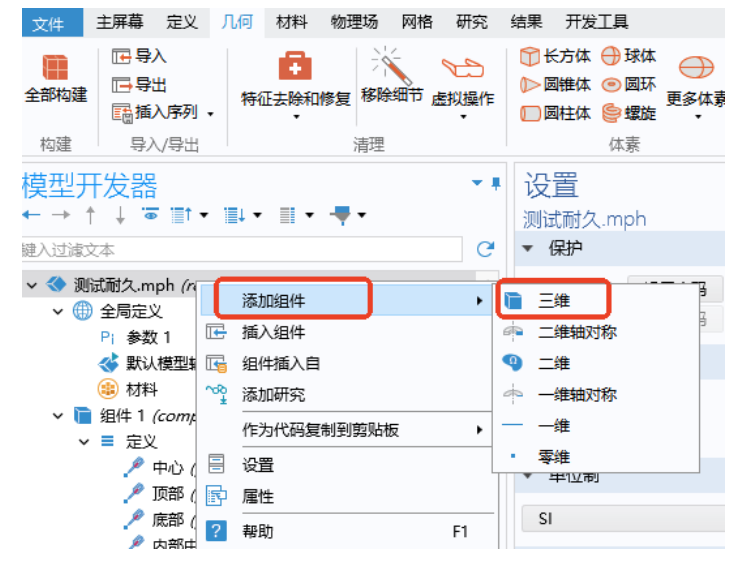

第一步：在根节点处右击中，选择添加组件>三维

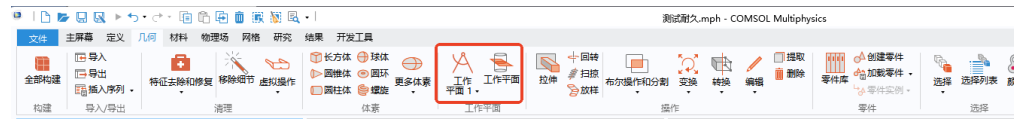

第二步：选择工具栏中的工作平面创建平面

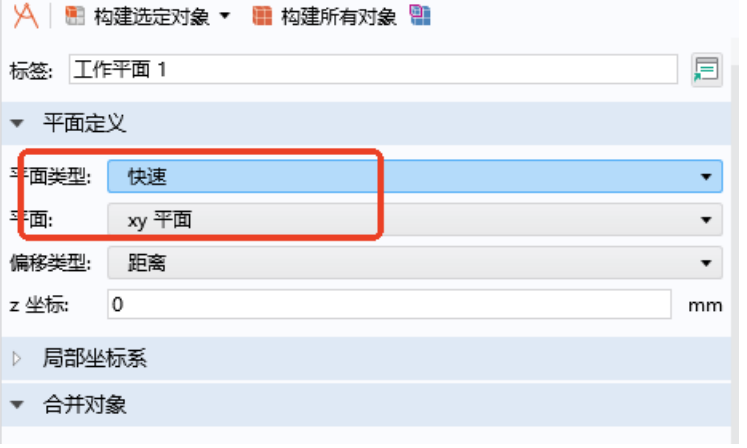

第三步：选择创建平面的方式，点击构建选定对象，创建最终合适的平面

2、通过三维标准几何体建模

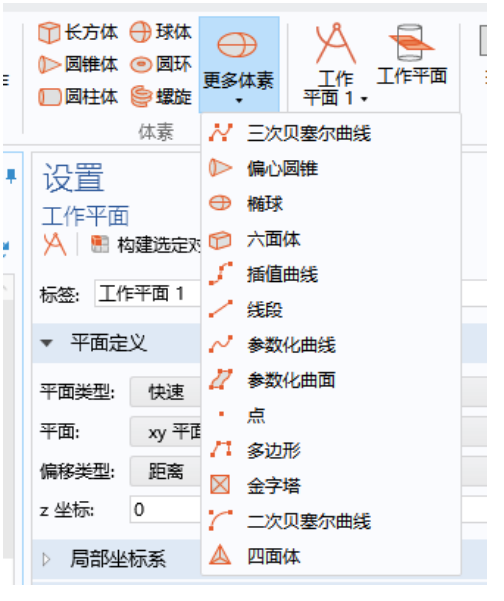

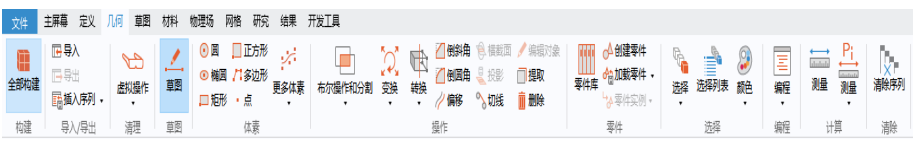

与二维一样，三维组件同样具有自带的标准几何，如长方体、圆锥体、圆柱体、球体等一些常用的标准三维几何体，如下图：

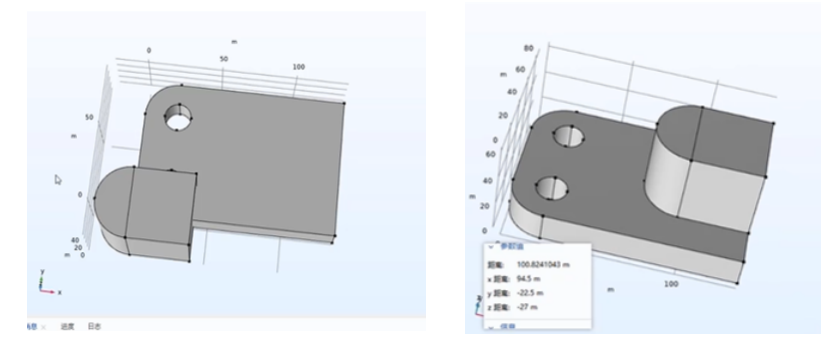

通过先创建标准三维几何体，然后通过布尔运算的操作最终创建三维的方法，核心是提前创建好坐标系，在此过程中，移动命令使用最为频繁，该工具很大程度上和四大建模软件中的装配功能一样，可通过移动坐标和顶点的方式，将两个几何体进行组装，如下图，通过使用移动命令将左图变为右图，达到装配的效果。

三、参数化建模

COMSOL软件有个比较好的特点就是可以实现参数化建模，参数化不仅仅应用到几何建模，还可以应有到后续的优化设计。是该软件的核心功能之一，用户只需在全局定义窗口处定义几何的尺寸，每个尺寸用相应的字母替代即可，后续在建模过程中直接输入几何参数即可，后续如下改动即可，无需去对几何元素进行修改，只需在定义参数列表中将参数值修改即可完成整个模型的修改，这极大提高了工作效率，尤其是在产品优化设计过程中，具体步骤如下：

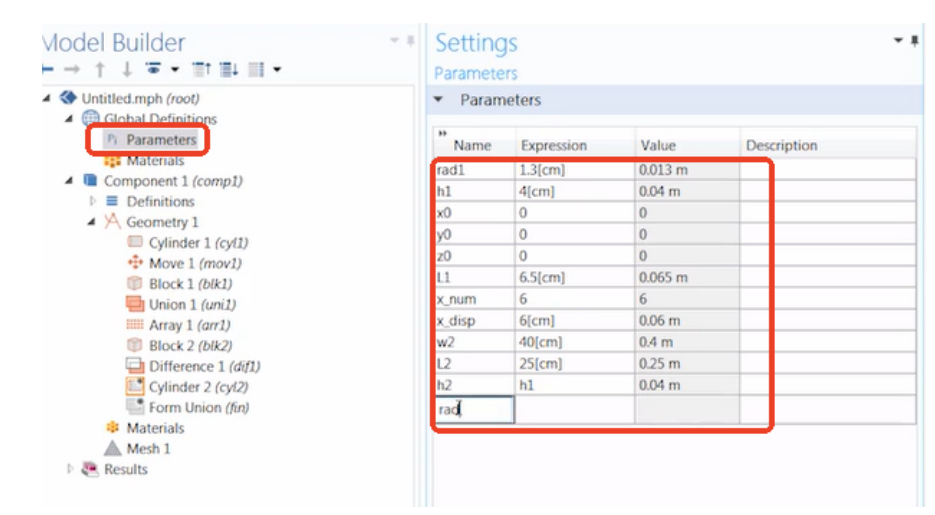

第一步：在全局参数窗口处定义几何参数，写上各个尺寸的参数名称、代号及尺寸，便于后续建模时可以较为方面地进行调用。

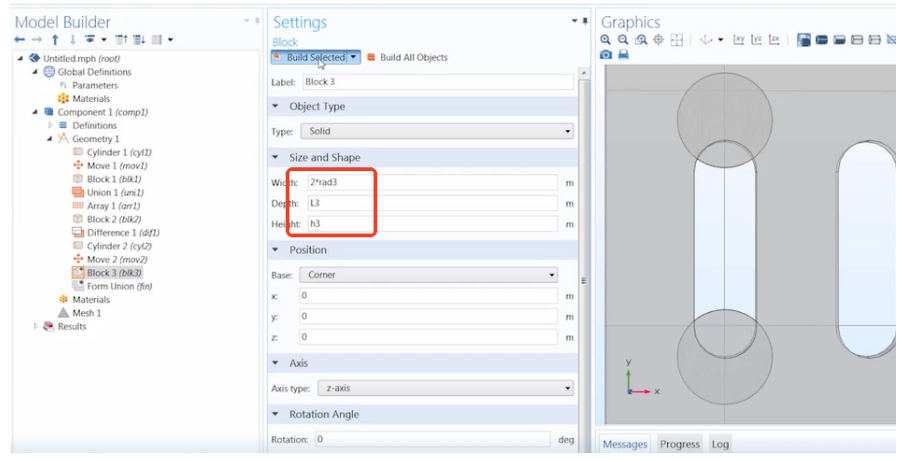

第二步：在进行几何模型绘制时，调用参数列表中的rad3、L3等尺寸参数，点击创建即可形成最终的参数化几何模型

四、COMSOL热流固磁仿真硬核技术教程

几何建模作为COMSOL软件仿真的基础，直接通过自带的软件进行几何建模，可以很大程度上减少后面的几何清理过程，有利于网格质量的提升。尤其是后续对于几何结构优化设计的仿真中，参数化建模成为仿真的关键，因此建议大家从最基础的模块出发稳扎稳打，九层之台起于垒土。

为了帮助用户掌握这个能力，我的COMSOL热流固磁仿真硬核技术专题课程一《二维/三维几何建模全解》视频教程重磅来袭！从软件基础到二维三维高阶建模，28 讲实战教学，搭配大量综合实例，手把手教你掌握 Comsol 核心技能。无论是工程设计、科学研究，还是职场晋升，这套课程都能让你脱颖而出！

本教程聚焦 Comsol 软件应用，首先通过软件概述及课程安排模块，介绍热流固磁课程体系、软件功能与发展历程，并对比 COMSOL 与 ANSYS；接着在二维几何建模专题中，系统讲解界面操作、绘图设置、几何序列、布尔运算等基础与高级功能，搭配三个综合实例强化实操；最后三维几何建模专题涵盖三维几何体创建、二维转三维、布尔操作、参数化建模等内容，通过四个综合实例（含参数化建模实例）提升三维建模能力，从基础操作到复杂实例逐步深入，帮助学习者全面掌握 Comsol 几何建模技术。以下是课程安排下：

第一章 软件概述及课程安排

• 第1讲：COMSOL热流固磁课程体系介绍

• 第2讲：COMSOL软件功能及发展历程

• 第3讲：COMSOL与ANSYS的对比

第二章 二维几何建模专题

• 第4讲：软件界面介绍及文件操作

• 第5讲：绘图设置

• 第6讲：绘图工具使用

• 第7讲：鼠标使用、禁用功能及几何序列

• 第8讲：几何体操作

• 第9讲：约束命令

• 第10讲：尺寸标注及编辑

• 第11讲：二维文件操作

• 第12讲：窗口工具及桌面布局

• 第13讲：体素及布尔运算

• 第14讲：几何变换与转换

• 第15讲：二维综合实例1

• 第16讲：二维综合实例2

• 第17讲：二维综合实例3

第二章 三维几何建模专题

• 第18讲：三维几何导入及导出

• 第19讲：三维标准几何体创建

• 第20讲：二维草绘转换为三维

• 第21讲：三维布尔操作和分割

• 第22讲：三维几何体变换

• 第23讲：三维几何体转换

• 第24讲：选择及视图精讲

• 第25讲：三维综合实例一

• 第26讲：三维综合实例二

• 第27讲：三维综合实例三

• 第28讲：三维参数化建模综合实例

可回放，开具发票，奖学金、直播加餐

提供vip群答疑和模型下载
