「拓扑优化：用数学“雕刻”最强结构，减重86%只是起点」

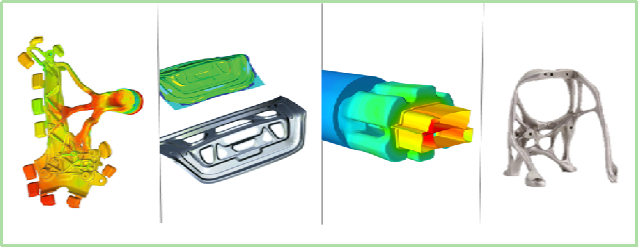

拓扑优化的本质是在给定设计空间内，通过优化算法重新分配材料，在满足力学性能（如刚度、强度、振动频率）的前提下，寻找材料的最优分布形态。其核心是一个受多重约束的数学优化问题。

基本原理分三步走：

1.定义设计空间——材料可能存在的最大区域。

2.设定优化目标（如最小化重量、最大化刚度）和约束条件（如位移限值、应力阈值）。

3.通过有限元分析（FEA）评估候选结构，结合优化算法迭代剔除冗余材料，保留高效传力路径。



有趣的是，拓扑优化的结果常与自然界的生物结构惊人相似。2017年发表在《Nature》的研究中，研究人员用8000颗CPU对飞机机翼进行拓扑优化，最终结构与某些动植物的结构特征极为相似，印证了“亿万年进化形成的天然拓扑优化”

3. 进化结构优化法（ESO/BESO）

ESO法模拟生物进化过程，逐步去除不必要材料。其改进版BESO法（双向渐进结构优化法）在优化过程中可删除或增加单元，更灵活地搜索全局最优解。

航空航天：克克计较的重量博弈

在航空航天领域，每减轻1公斤重量，飞机全生命周期可减少25吨燃油消耗,空客将仿生学与拓扑优化结合，开创了飞机结构设计新纪元：

• 苏-57战斗机采用优化的内部框架结构,在保证强度同时去除冗余材料

• A380客机对隔板进行拓扑优化，减少材料用量同时提高燃油效率

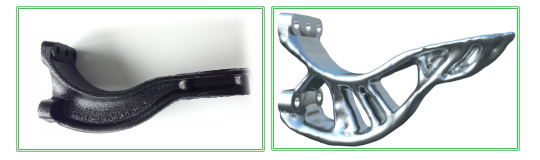

典型案例：某飞机控制面板通过拓扑优化，结构质量从38.15kg减至5.03kg，减重86.8%。优化后形成树杈结构，既保证刚度又大幅减轻重量。

汽车工业：安全与效率的平衡术

拓扑优化在汽车领域广泛应用：

• 赛车、汽车和摩托车结构中优化车架、悬挂系统

• 特斯拉一体化压铸底盘采用拓扑优化设计

• 转向节优化中结合多目标函数，同时考虑强度、重量和工艺约束



生物医疗：个性化治疗的突破

人工髋关节基于患者CT数据生成梯度多孔结构：

• 弹性模量从内部致密区（匹配骨骼）到外部疏松区（促进骨长入）平滑过渡

• 术后松动率降低60%

• 骨科手术导板通过优化接触面积减少70%，显著降低软组织损伤风险

新兴领域：电池热管理的革新

在动力电池液冷板设计中，流热耦合拓扑优化技术：

• 优化冷却液流动路径，避免局部流动滞留

• 强化热导路径，提高热交换效率

• 降低能耗和材料使用，减轻重量
