模态分析和屈曲分析的本质区别是什么?

2天前浏览6

对于结构仿真工程师来说,屈曲分析和模态分析是两个常被提及的,不少工程师很容易混淆这两者。虽然它们在数学上都表现为特征值问题,但在物理意义和工程应用上却有着本质区别。





下面我们先来看在数学本质的相似性,从数学形式上看,模态分析和屈曲分析确实存在惊人的相似之处:两者都是特征值问题。


在矩阵代数中,特征值问题的基本形式为:AX =λX。其中 A 为系统矩阵,λ为特征值,X 为特征向量。这一数学形式在两种分析中均有体现:


模态分析的特征值对应结构的固有频率(ω),特征向量则对应振动模态。其核心方程为:[K - (ω²)M]U = 0,其中K是刚度矩阵,M是质量矩阵。


屈曲分析的特征值对应屈曲因子(λ),特征向量则对应屈曲模态。其基本方程为:[K +λK(r)]U = 0,其中K(r)是几何刚度矩阵。


你们看,尽管数学形式是相似,但两者的物理本质截然不同。接下来我们就来看看两者的本质区别,有哪些不同之处。


01

物理本质不同


模态分析:

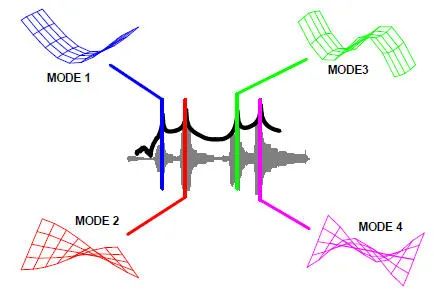

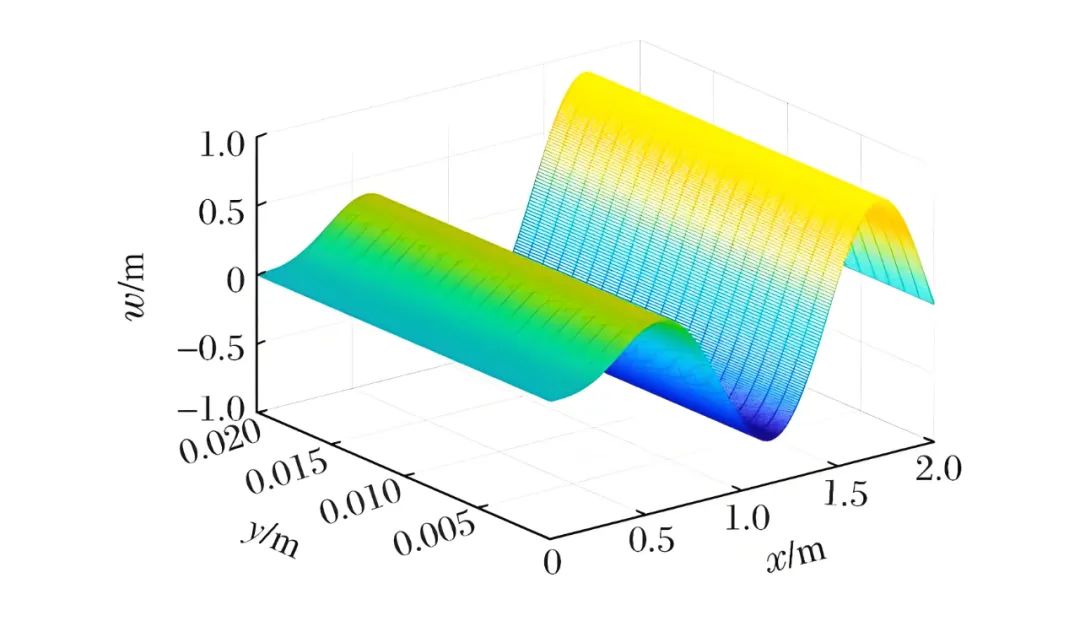

属于无阻尼自由振动问题,本质是求解结构质量矩阵和刚度矩阵的特征值问题,特征值对应固有频率,特征向量对应振型。其物理意义是结构在无外力作用下自由振动的固有属性。


屈曲分析:


属于静力分岔问题,本质是结构刚度矩阵因压缩载荷达到临界值而发生奇异性(行列式为零),导致平衡方程出现非零解(失稳变形)。数学上表现为特征值问题,求解临界载荷因子(如欧拉临界载荷)。


02

研究对象不同


模态分析:

关注结构在自由振动或受迫振动下的动态特性,研究结构固有频率、振型和阻尼比等参数。其核心是揭示结构在动态载荷(如风振、机械振动)下的振动模式和能量分布规律。


屈曲分析:

聚焦于结构在压缩载荷下的稳定性问题,研究结构从稳定平衡状态向不稳定平衡状态转变的临界条件。其核心是判断结构是否会因失稳而突然发生大幅变形(如柱子压弯、薄壳鼓包),即使材料未达到强度极限。


03

分析目的不同


模态分析目的:获取结构固有频率和振型,为动力响应分析(如谐响应分析、瞬态分析)提供基础数据,避免共振或优化动态性能。


屈曲分析目的:确定结构失稳的临界载荷和失稳模式,避免结构因失稳而提前失效。


04

应用场景不同


模态分析应用:

避免共振:确保结构固有频率避开常见激励源(如机械振动、风荷载、地震波)的频率范围;

动态响应预测:为结构在地震、风振等动力荷载下的响应分析提供基础;

故障诊断:通过振动特性变化判断结构损伤;

噪声控制:降低结构振动辐射的噪声。


屈曲分析应用:

确定临界荷载:预测细长结构(如钢柱、薄壁构件)的失稳临界荷载;

区分屈曲类型:判断结构发生局部屈曲(如腹板皱曲)还是整体屈曲(如柱体整体弯曲);

缺陷敏感性评估:通过屈曲模态确定结构对初始几何缺陷的敏感程度;

后屈曲行为研究:分析结构失稳后的承载能力(某些结构失稳后仍可继续承载)。


05

仿真分析设置不同


在CAE仿真软件中,两种分析的设置也有不同,这一点作为初学者很容易疏忽。而在仿真分析中,一个个小心的疏忽就会导致仿真分析的结果出现错误。





模态分析设置:


主要包括四个部分,分别是需要定义材料密度和质量分布;无需施加任何外部荷载;系统构造质量矩阵(M)和刚度矩阵(K);求解特征方程得到频率和振型。


屈曲分析设置:


主要包括五个部分,分别是需要明确定义屈曲工况荷载;无需定义质量属性;首先进行线性静力分析,计算结构内部轴力分布;构造几何刚度矩阵(K(r));求解特征方程得到屈曲因子和屈曲模态。


模态分析和屈曲分析这两者有个很好的实例可以诠释,在飞机机翼设计中就需要工程师同时进行两种分析。为了确保机翼的固有频率避开发动机振动频率,防止飞行中发生共振,这个时候就需要进行模态分析。评估机翼蒙皮在气动载荷下的局部屈曲特性,就需要用到屈曲分析。


这里还有个冷知识,现代飞机设计中常允许蒙皮发生局部屈曲而不失效,因为这种设计可减轻重量,且整体结构仍能继续承载。


屈曲分析关注结构在静力压缩下的“突然崩溃”,而模态分析揭示结构在动态载荷下的“振动密码”,两者共同构成结构完整性评估的重要工具。


理解这两者的本质区别,有助于工程师在结构设计中选择正确的分析方法。在复杂工程实践中,往往需要两者相辅相成,才能确保结构既不会在动力荷载下发生共振破坏,也不会在静力荷载下发生失稳失效。
