在做CST仿真PP后处理的时候，您是否遇到跟我一样的问题。

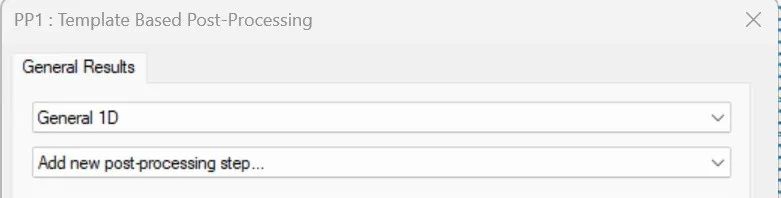

背景：做完CST仿真之后需要在PP里面后处理数据，如图

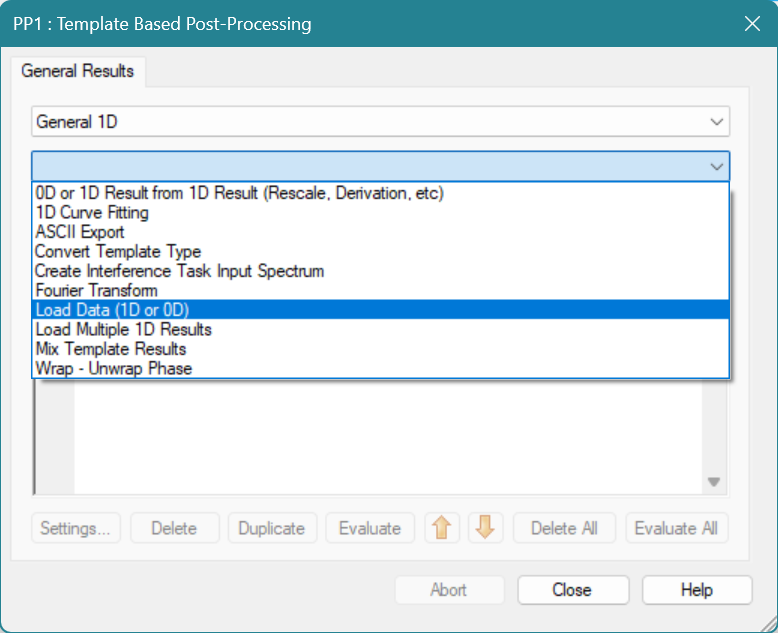

General 1D--> Load Data(1D or 0D)

Browse tree选择需要处理的数据

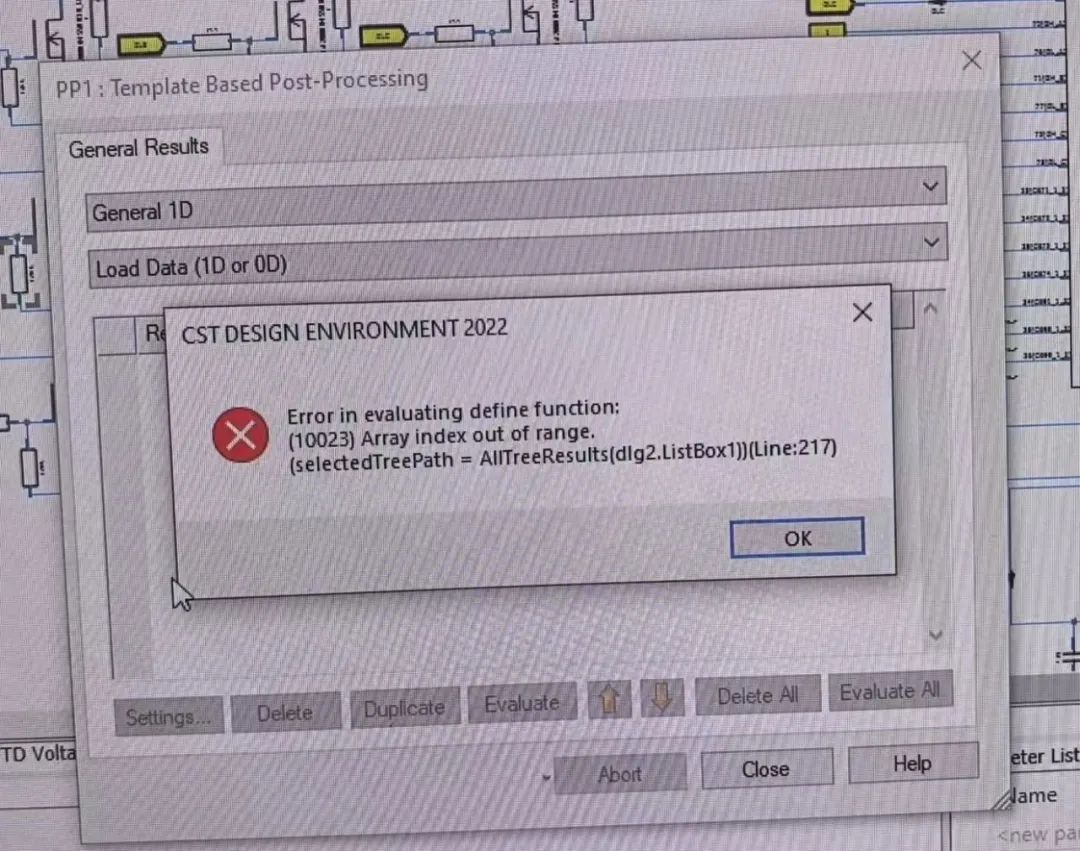

然后报错，如图

报错信息显示超出范围了

直接说一下原因吧，这个Tree Item打开之后是个下拉菜单（listbox），VB语言规定下拉菜单的个数上限是32767。tree数量超过32767就会报上面这个错误。

因为这个Tree Item打开之后是个下拉菜单（listbox），会显示三种DS工作室仿真结果，分别是Block，Task和Result。

Block是你的3D模型各种参数，比如S参数，阻抗，balance等，

Task是你的任务仿真结果

Result是你result里面的结果，波形等。

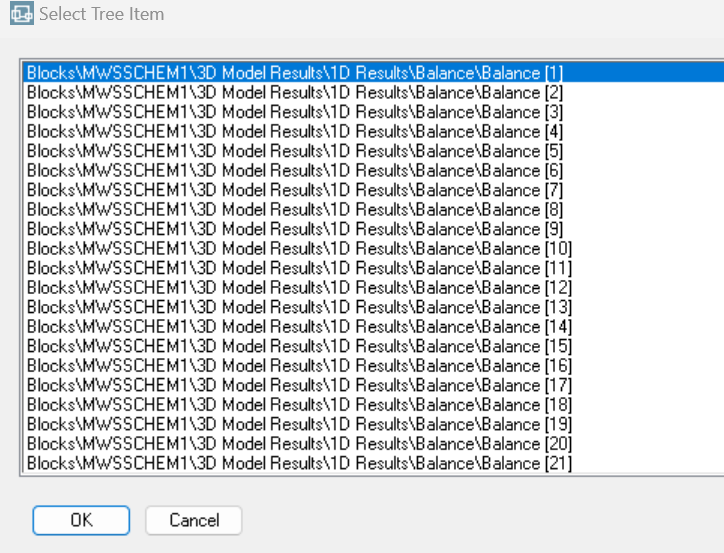

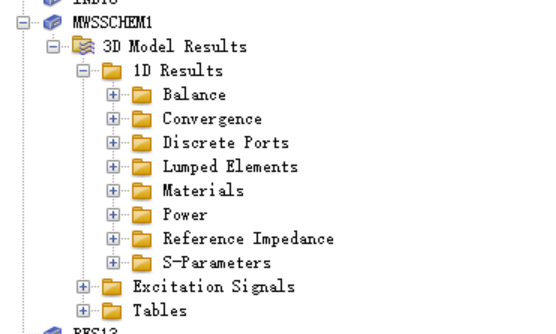

在这个脚本里面编程人员优先显示Block，其次Task，最后result。Block的数量非常多，你有多少个离散端口，block里面子文件夹里面都会有相应数量的文件。如图

小编这个仿真Block，Tran和Result加起来一共·35370，Blocks就占了35368个，已经超过下拉菜单上限,等选择处理Task或者Result结果是已经超出上限，所以CST就报错。

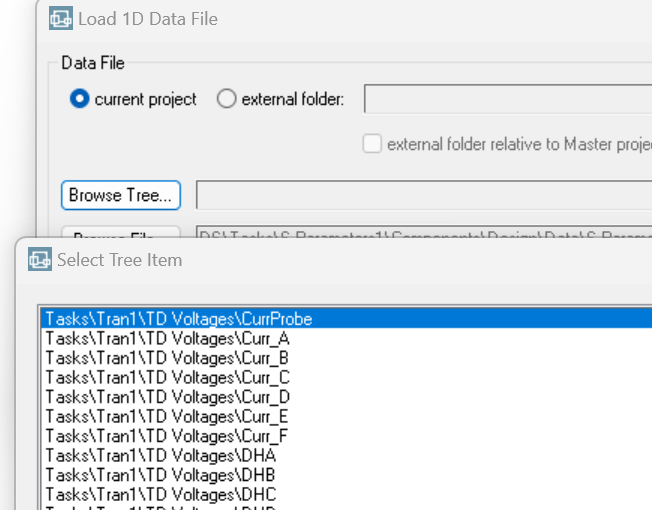

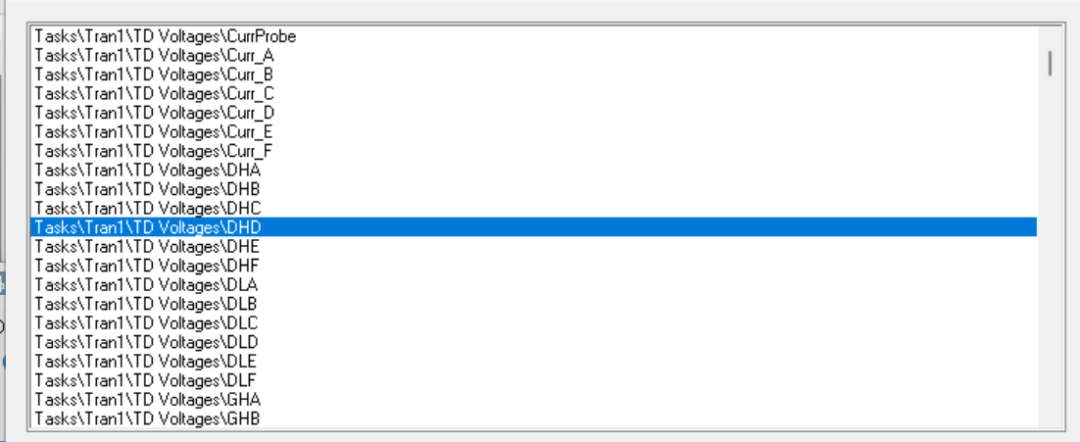

那么如何解决这个问题:因为正常情况下我们都会处理task或者result的结果数据，在脚本里面可以将tree显示顺序调整一下，1.Task2.Result3.Block。也可以把Block删掉。

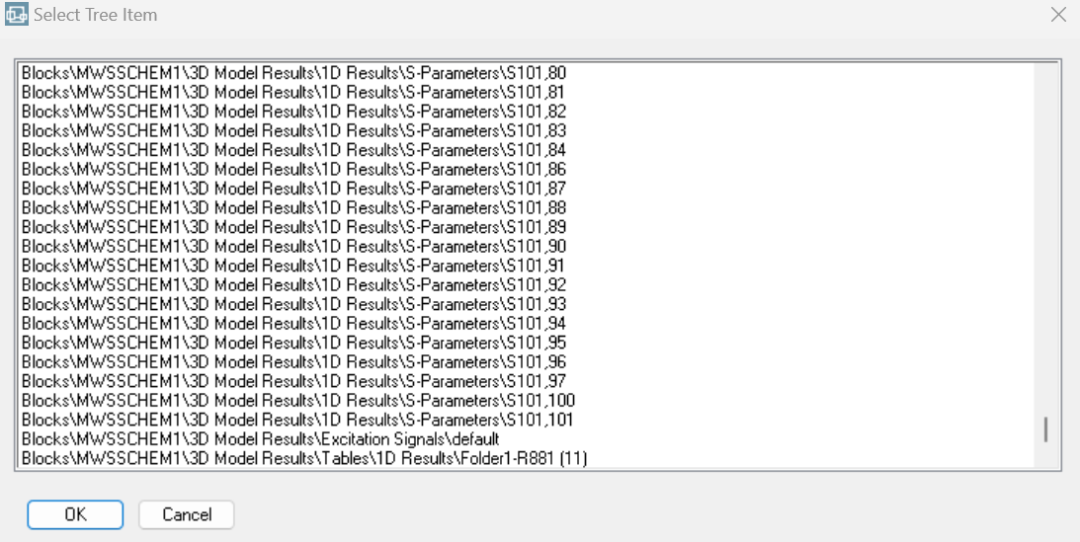

对话框拉到底就是Block

希望我的分享能帮助到大家，如果大家觉得这篇文章有用，请给我点个赞，谢谢。
