Abaqus后处理(1) - 沿路径输出XY曲线

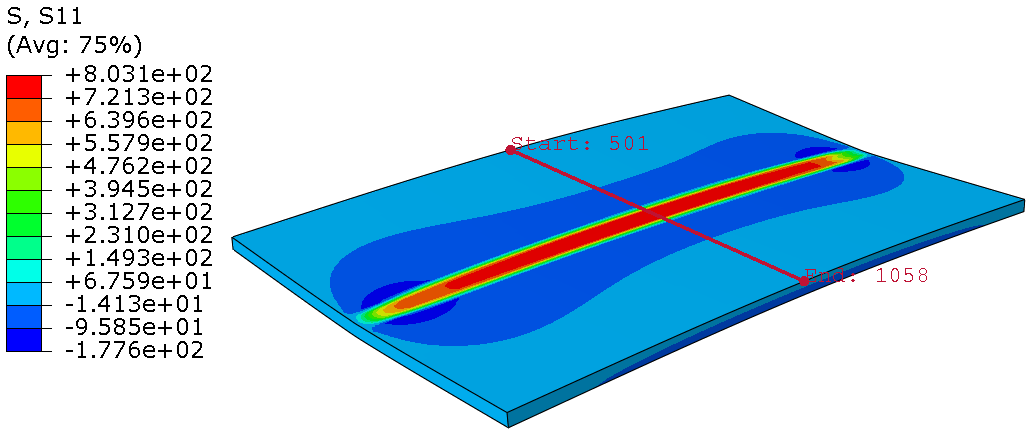

在有限元分析 (FEA) 中，计算结果通常以场数据（如应力场、位移场、温度场等）形式呈现。然而，在某些特定分析中，我们更关注特定路径上的局部响应。例如在焊接模拟中，焊缝区域的应力集中常常是研究重点。通过提取沿焊缝路径的热残余应力分布，可以直观了解结构在关键区域的应力变化特性，从而为优化焊接参数与结构设计提供依据。

为了更细致地分析和提取模型中的局部信息，Abaqus “后处理 (Visualization)” 模块提供了“沿路径输出结果 (XY Data from Path)”的功能。一般操作分为两步：1）创建路径；2）基于路径生成 XY 曲线。

1. 创建路径

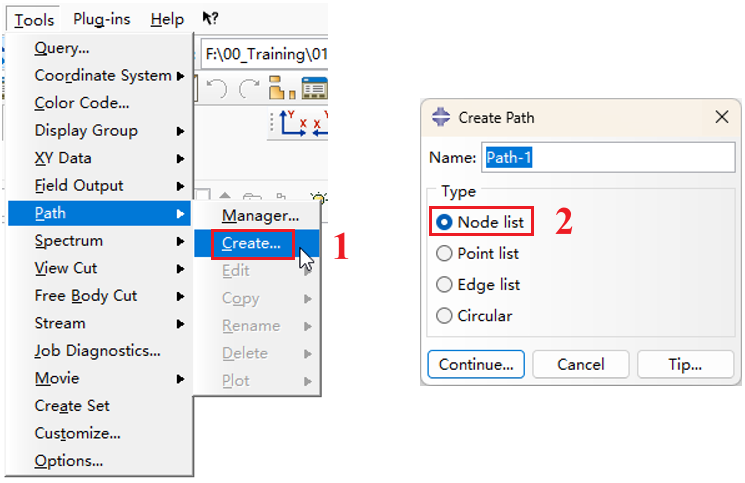

1）在 Abaqus “后处理 (Visualization)” 模块中，选择【Tool】>【Path】，点击【Create】。

2）在【Create Path】对话框中，有四种路径创建方式，其中 Node list 最为常用，选择【Node list】以创建基于节点的路径。

3）进入【Edit Node List Path】对话框后，点击【Add After】，通过视图选择需要定义路径的一组节点。选择完成后，路径上所有的节点编号会显示在【Node Labels】列表中。确认无误后，点击【OK】完成路径的创建。

2. 基于路径生成 XY 曲线图

1）在菜单栏【Tool】下找到【XY Data】，点击【Create】。

2）在【Create XY Data】对话框中，选择【Path】，以路径为基础生成 XY 数据。

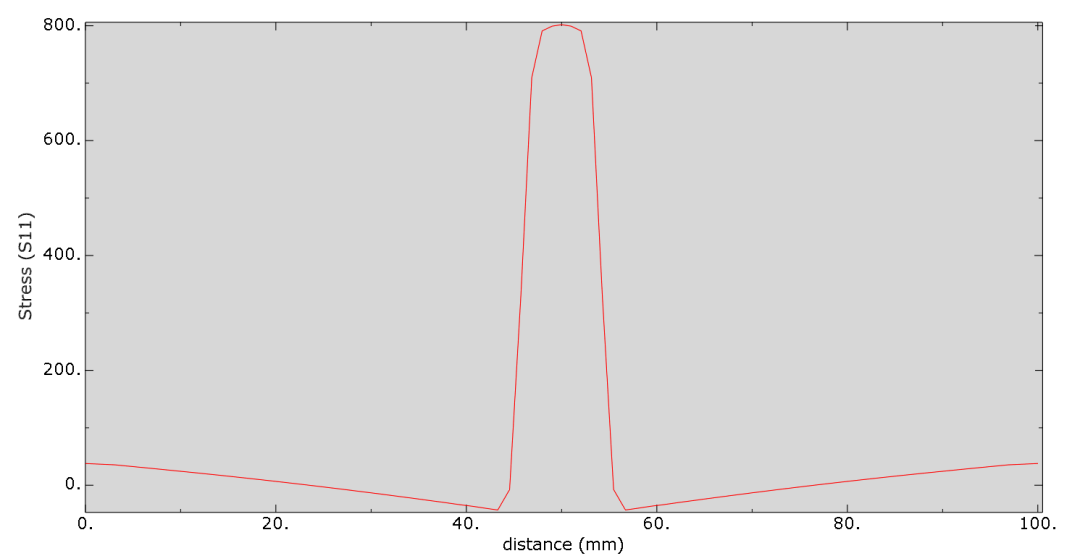

3）进入【XY Data from Path】对话框后，a）选择先前创建的路径【Path-1】；b) 指定分析步及特定帧；c) 选择需要提取的输出变量，例如 X 方向应力 S11；d) 点击【Plot】，即可生成结果曲线，直观展示 S11 沿路径的分布规律。
