别再熬了！几百个组件改名点到手软？4个HyperMesh API让效率翻10倍

详细信息

作者优秀: 优秀教师/意见领袖/博士学历/特邀专家/独家讲师
平台推荐: 内容稀缺

9月前浏览1290

导读：大家好，我是仿真秀专栏作者-孙7自然，现从事某主机厂结构耐久仿真、振动疲劳仿真、二次开发分析工作。工作之余在仿真秀陆续开设前处理HyperMesh二次开发快速入门：即学即用-让复杂模型处理效率翻倍和HyperView二次开发入门教程：0基础编程做自动化工具-让后处理效率翻番专题课程，深受理工科学子和同行的好评。近日，我第3套专题课程《HyperMesh二次开发网格批处理核心技术》也已经上线，欢迎读者朋友继续关注，详情见后文，以下是正文：

各位仿真工程师们，是不是经常遇到这样的场景：

1) 模型里有几百个组件，想批量修改名字或属性，只能一个一个点到手软？

2) 想找出所有用了某种材料的单元，眼睛都快看瞎了？

3) 需要统计模型信息，却不知从何快速获取？

别慌！今天我就来给大家分享四个最核心、最常用的HyperMesh API。它们就像你的"瑞士军刀"，能帮你自动化大部分重复工作，效率提升10倍不是梦！

HyperMesh二次开发网格批处理调用ANSA-附质量控制技巧

核心干货-四大神器详解

记住这个逻辑："找到它" → "确认它" → "获取信息" → "操作它"，这四大API正是围绕这个逻辑展开的。

(1) hm_entitylist - "侦察兵"

使命：帮你摸清家底，列出所有指定类型的实体

功能：查询模型中给定实体类型（如组件、材料、属性、节点、单元等）的所有ID或者Name，返回一个列表。

实战场景：这是几乎所有批处理脚本的第一步，用于获取需要操作的目标集合；

代码示例：

#获取所有组件的名称信息set all_comp_names[hm_entitylist comp name]#获取所有材料的ID信息set all_mat_ids [hm_entitylist mat id]

(2) hm_entityinfo exist - "身份校验员"

使命：在操作前先确认目标是否存在，避免脚本报错，让程序更健壮。

功能：给定实体类型的ID或者name，查询该类型是否存在。存在返回1，不存在返回0。

实战场景：在删除、修改某个实体前，先进行判断，是编写鲁棒性代码的好习惯。

# 检查ID为105的组件是否存在if { [hm_entityinfo exist comps 105] } {puts "组件105 存在，可以安全操作。"} else {puts "警告：未找到组件105！"}# 检查名为"Aluminum"的材料是否存在if { [hm_entityinfo exist mats "Aluminum"] } {puts "找到铝合金材料。"}

(3) hm_getvalue - "信息提取器"

使命：深入到实体内部，获取你想要的任何属性信息。

功能：通过实体类型、实体属性、以及其他属性名（dataname的名称）来查询对应的属性值。这是最强大、最常用的API之一。

实战场景：读取节点的坐标、组件名称、属性信息等等。

# 获取节点ID=110的坐标信息set node_110_coordx [hm_getvalue node id=110 dataname=globalx]set node_110_coordy [hm_getvalue node id=110 dataname=globaly]set node_110_coordz [hm_getvalue node id=110 dataname=globalz]# 获取组件名称为comp123的组件IDset comp_110_name [hm_getvalue comp name="comp123"dataname=id]

(4) hm_createmark - "行动先锋官"

使命：标记你想要操作的实体，为后续的命令（如删除、移动、赋予属性等）做好准备。

功能：根据ID、名称、窗口选择等方式，将实体标记到一个寄存器（集合中）。

实战场景：这是执行任何批量操作（实体类型增删改查）前的必经步骤。

#删除组件名称中带有"geo"的组件hm_createmark comp 1 "all"set all_cid [hm_getmark comp 1]foreach cid $all_cid {set cname [hm_getvalue comp id=$cid dataname=name]if {[regexp "geo" $cname]} {hm_createmark comp 1 $cid*deletemark comp 1}}

这四大API组合使用，能解决90%的日常开发需求！它们之间相互配合，形成了完整的实体操作闭环：

使用hm_entitylist找到目标实体
使用hm_entityinfo exist确认实体存在
使用hm_getvalue获取实体详细信息
使用hm_createmark标记要操作的实体

组合技实战：（要求：获取组件中包含属性的组件信息，并将有属性的组件名称前面增加前缀"prop"）

#获取全部组件名称信息set all_comp [hm_entitylist comp name]set prop_comp ;#储存有属性的组件信息，数据格式：列表#获取有属性的组件名称foreach cname $all_comp {set prop_sig [hm_getvalue comp name=$cname dataname=propertyid]if {$prop_sig != 0} {set prop_comp [concat $prop_comp $cname]}} #修改有属性的组件名称，加前缀propif {[llength $prop_comp] != 0}{foreach cname $prop_comp {set cid [hm_getvalue comp name=$cname dataname=id]#修改组件名称(如果修改后的组件名称已经存在，则提示跳过)set new_name "prop_${came}"if {![hm_entityinfo exist comp $new_name]}{*setvalue comps id=$cid name=$new_name} else {puts "组件名称${new_name}已经存在，不用修改，程序继续"continue}} } else {puts "没有有属性的组件，请核对"}

掌握这四大核心API，你就已经拿到了HyperMesh二次开发的"钥匙"。从简单的模型信息查询，到复杂的自动化流程搭建，都离不开它们的身影。希望这篇干货能为大家的工作带来实实在在的效率提升。更多实用技巧干货，大家可以关注我独家首发仿真秀官网的HyperMesh二次开发网格批处理核心技术，见下文。

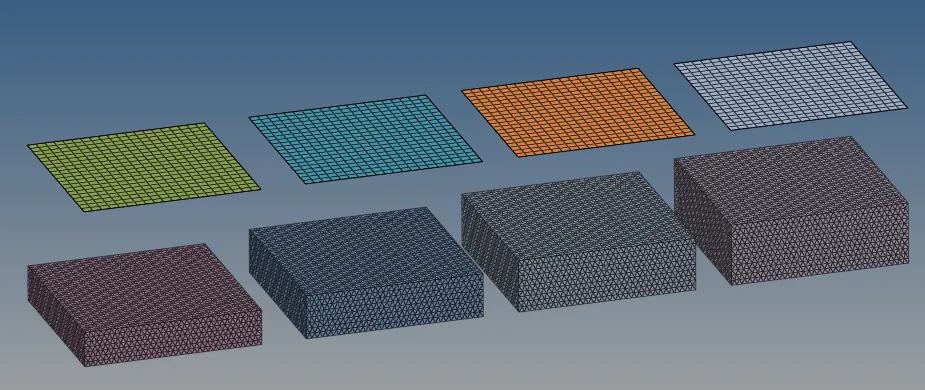

HyperMesh网格批处理教程

我的《HyperMesh二次开发网格批处理核心技术》从软件内部处理到外部操作，再到跨软件调用（ANSA），每一节都干货满满。2 小时的精华内容，分3 讲系统拆解，从基础原理到实战配置，逐步带领你掌握关键技能。学完课程，你不仅能告别机械重复的劳动，让前处理效率实现质的飞跃，更能轻松应对不同场景下的网格批处理需求，成为兼具自动化思维与实战能力的 CAE 技术达人！

可回放，开具发票，奖学金、直播加餐

提供vip群答疑和模型下载

《HyperMesh二次开发网格批处理核心技术》

扫码查看视频教程

1、以下是课程安排

课程内容“三步进阶”路线图，我们将通过三个紧密衔接、层层递进的章节，带你完整构建网格批处理的能力体系：

第1讲：内部批处理——精通Hypermesh的“内功心法”

我们将从Hypermesh软件自身强大的批量处理功能入手。你将深入学习如何利用TCL/TK脚本、在软件内部实现几何清理、网格生成、质量检查等一系列操作的自动化。这是构建批处理思维的坚实基础。

第2讲：外部批处理——掌握命令行的“全局调度”

更进一步，我们将探索如何不打开HyperMesh图形界面，直接通过命令行调用和执行脚本。这让你能够将网格处理任务集成到更大的自动化流程中，或在高性能计算集群上实现大规模的批量提交，真正实现“后台无人值守”式作业。

第3讲：跨界调用——实现多软件协同的“集大成者”

在实际工作中，我们常会遇到多软件环境。本章将带你突破单一软件的限制，学习如何在Hypermesh中编写脚本，自动调用并驱动ANSA这款同样强大的前处理软件进行网格划分。这极大地拓展了你的技术边界，让你具备在异构CAE环境中搭建自动化流程的能力。

2、学完本课程，你将获得的能力包括

（1）深刻理解CAE前处理自动化的核心思想与实施路径。

（2）独立编写实用的Hypermesh批处理脚本，自动化完成常规网格划分任务。

（3）熟练运用命令行工具，将网格处理任务集成到自动化工作流中。

（4）掌握Hypermesh与ANSA的协同批处理技术，灵活应对复杂技术环境。

最终，显著提升个人工作效率与团队协作的标准化水平。

现在，请准备好你的软件，让我们一同开启这场效率革命。告别重复点击，拥抱智能批量处理，让你的技术能力与职业价值迈上新的台阶！

来源：仿真秀App

著作权归作者所有，欢迎分享，未经许可，不得转载

首次发布时间：2025-11-04
