首页/文章/ 详情

HB-HRC-HV硬度的区别与联系

11小时前浏览4

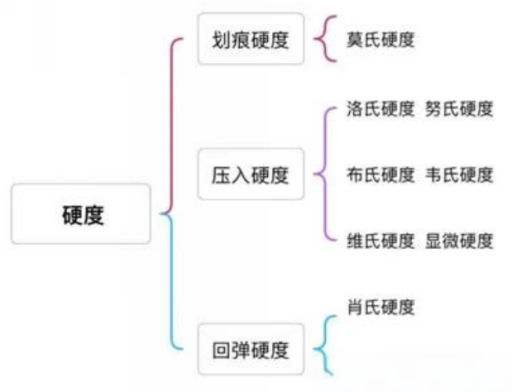

材料抵抗另一硬物压入其内的能力叫硬度,即受压时抵抗局部塑形变形的能力。硬度测定方法有压入法、划痕法、回弹法等。其中压入法的应用最为普遍。压入法即在规定的静态试验力作用下,将一定的压头压人金属材料表面层,然后根据压痕的面积大小或深度测定其硬度值。在生产实践中,布氏硬度、洛氏硬度和维氏硬度是三种最常用的硬度测试方法,适用于不同的材料和需求。

01



布氏硬度



钢球或硬质合金球在一定的载荷下压入试验件表面,保持一定时间后卸载,测量压痕直径。布氏硬度值值使用球面压痕单位表面积上所承受的平均压力表示的。目前多用硬质合金球,即HBW。

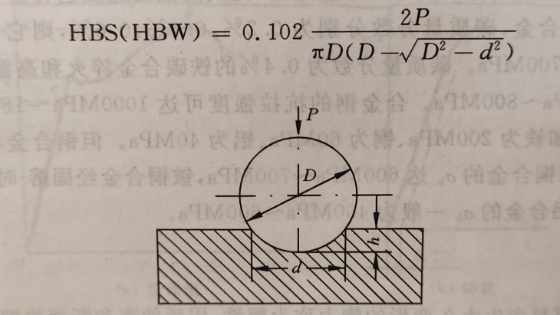

以上公式中的0.102是为了将载荷P的单位N转化为质量单位kg,0.5πD(D-(D²-d²)^0.5)即球面压痕的表面积。


测定的硬度值应标注在硬度符号 HBW的前面。除了保持时间为10~15s的试验条件外,在其他条件下测得的硬度值,均应在硬度符号后面用相应的数字注明压头直径、试验力大小和试验力保持时间。例如:

150HBW10/1000/30表示用直径为10mm的硬质合金球,在1000kg(9.087KN)试验力作用下,保持 30s 测得的布氏硬度值为150。也可省略钢球直径和载荷,如合金球直径为10mm,载荷为3000kg,保持10~15s,硬度值为200,可简单写为200HBW。


通常情况下,“HB”指的是使用10mm直径硬质合金球的HBW测试,而较小直径的HBS测试已不常用。


布氏硬度的特点是:试验时金属材料表面压痕大;能在较大范围内反映材料的平均硬度,测得的硬度值比较准确,数据重复性强。但由于其压痕大,对金属表面的损伤较大,不宜测定太小或太薄的试样。主要用于各种退火状态的钢、铸铁、有色金属,也可用于调质处理的机械零件,即多用于中低硬度的材料。


在零件图样和工艺文件中,通常只标注材料所需的布氏硬度范围和相应的硬度符号,如200~230HBW,而不具体规定试验条件。

02



洛氏硬度

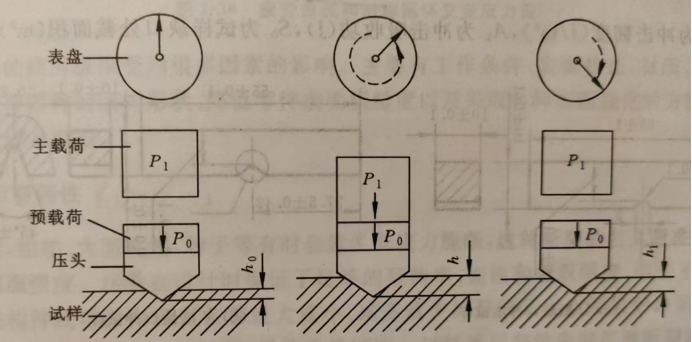

洛氏硬度试验原理是以锥角为 120°的金刚石圆锥体或直径为 1.588mm 的淬火钢球,压入试样表面,试验时,先加初试验力,然后加主试验力,压人试样表面之后,去除主试验力,在保留初试验力的情况下,根据试样残余压痕深度增量来衡量试样的硬度大小。(HR值与压入深度有关,而HB值与压入面积有关)

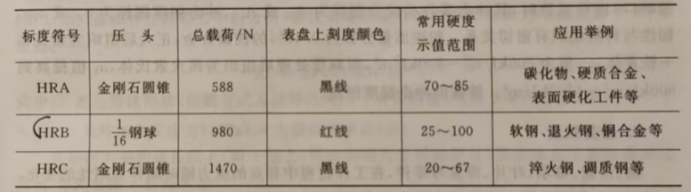

根据压头种类和载荷大小,HR可分为ABC三种,HRA使用金刚石圆锥头,用于测量超高印度表面;HRB使用钢球头,测量中高硬度表面;HRC使用金刚石圆锥头,测量常规硬度表面,应用最广。



洛氏硬度试验是生产中广泛应用的一种硬度试验方法。其特点是:压痕小,对试样表面损伤小,可直接读数,操作方便,可测低硬度、高硬度材料,用于检验各种钢铁原材料、有色金属、淬火工件、表面热处理工件、硬质合金等。


洛氏硬度常用来直接检验成品或半成品的硬度,尤其是经过淬火处理的零件,常采用洛氏硬度计进行测试。但是,由于压痕小,硬度值的准确性不如布氏硬度,数据重复性差。因此,在测试洛氏硬度时,要选取不同位置的三个测试点测出硬度值,再计算三个测试点硬度的平均值作为被测材料的硬度值。


洛氏硬度是一个无量纲的力学性能指标,其表示方法是将硬度值置于硬度符号之前。例如,50HRC表示用C标尺测定的洛氏硬度值为50。

03



维氏硬度

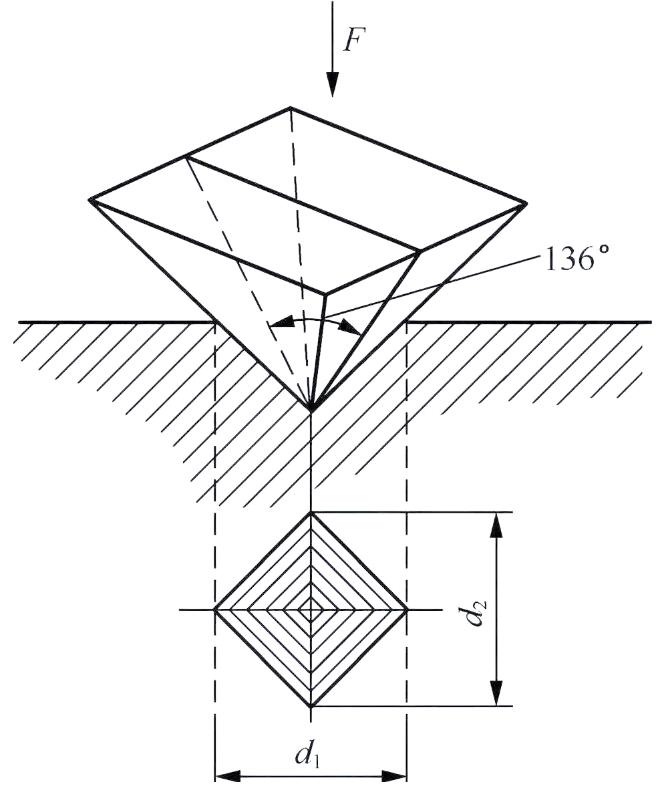

维氏硬度试验原理与布氏硬度试验类似,也是通过测量压痕单位表面积上的试验力来计算硬度值。不同的是,维氏硬度试验中采用的正四棱锥体金刚石压头,其相对面夹角为136°,从而形成了独特的试验原理。




在维氏硬度试验中,压头以选定的试验力压入试样表面,经过规定的保持时间后卸除试验力。随后,通过测微计测量压痕对角线的长度,进而计算出压痕的表面积。压痕单位表面积所承受的平均压力即为维氏硬度值,以符号HV表示。


实际测试时,无需手动计算维氏硬度值。测微计直接测出压痕对角线长度,计算平均值后,再查阅相关标准附表即可得到所测硬度值。


维氏硬度试验的试验力选择需考虑试件的大小、薄厚及其他条件,常用试验力范围为03~97N(5~100kgf)。其表示方法与布氏硬度相似,符号HV前写硬度值,试验条件写在符号后。若试验力保持时间为10~15s,则无需标出。例如,640HV30/20表示在30kgf(22N)试验力作用下,保持20s测得的维氏硬度值为640。


维氏硬度具有诸多优点,如试验载荷小、压痕浅、适用范围广等。其测试范围涵盖5~3000HV,可测定从极软到极硬的各种金属材料。特别适用于测量零件表面淬火层及化学热处理的表面层。此外,维氏硬度仅使用一种标尺,使得材料的硬度可以直接通过维氏硬度值进行比较,无需考虑布氏硬度试验中的球体直径和洛氏硬度中的不同标尺问题。然而,其缺点是对试样表面要求较高,且压痕对角线长度的测量较为繁琐,不适用于大批量的测试工作。

04



硬度值的转化

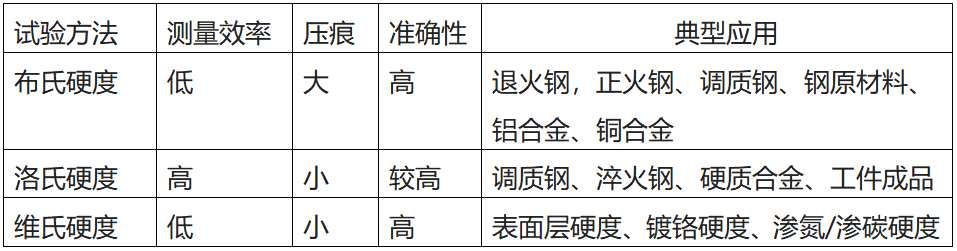

三种硬度使用的典型应用场景如下



注意,随着技术发展,现在的表面洛氏硬度计也可测量镀层硬度。

在使用上,三者有很多重叠的场景,如何进行换算呢,粗略口算就是HV≈HBW,HR≈10×HB。

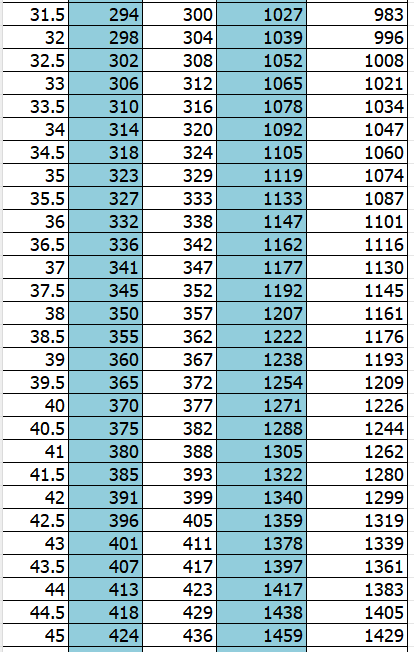

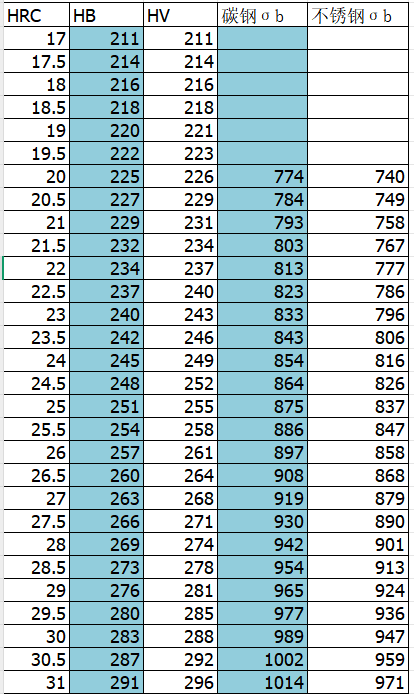

钢的硬度与强度极限也存在一定关系,详细对应表如下





除了以上3种最常用的硬度测试方法以为,还有显微硬度、肖氏硬度等,为什么这些方法应用没有以上3种广泛呢,要么是因为准确性不够高,要么是因为测量方法复杂,总之存在即合理。



最后祝工程师们端午安康,心想事成。




文字:本人

图片:网络及《工程材料》



来源:CAE中学生
化学材料试验
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-06-07
最近编辑:11小时前
CAE无剑
硕士 | 仿真工程师 CAE中学生
获赞 722粉丝 1629文章 286课程 0
点赞
收藏
作者推荐

机械设计工程师门槛高不高

前言 随着建筑业的没落,机械设计这个岗位开始成为求职市场的新宠儿了,作为本公 众号的第一篇文章,今天就来聊聊机械工程师门槛高不高。 成为机械设计工程师难不难CONVERGENCE一般来说,进入一家制造业相关公司,开始接触机械设计软件和工程图纸,就可以称为机械设计工程师了。根据《2024机械/制造行业人才发展报告》显示,2023年上海、苏州等排名前10的城市,机械/制造业人才占城市人口总数超过了2.5。你在成都街头走一走,每遇到的100个人里有2.5个是制造业工人(含工程师)。 在机械/制造业的细分行业中,机械/设备行业人才存量位列榜首,占比达47.29%,其次为电气机械/器材、金属制品等细分行业。 从年薪分布来看,机械/制造行业人才年薪10万以下占比超过五成,占比为52.78%。虽然国防军工、机械设备企业的人事费用率近年来有所上涨,但这也主要集中在高层管理人员和特定技术岗位上。 对于大量的基层员工和一般技术人员,他们的薪资水平可能并没有显著提高;从人才年龄来看,机械/制造行业人才呈现年轻化态势,35岁以下青年人才占比达65.4%。此外,在智能制造领域,年轻人的年龄优势也能为智能制造的发展带来更多的想象空间。 当然以上都是基于2023年的数据,目前有所变化。不同的公司要求不同,但是总体上来看,机械专业的就业率稳居前列,说明要成为机械(含设计)工程师还是不难的。 成为优秀的机械设计工程师难不难CONVERGENCE机械设计工程师在制造业中还是比较核心的岗位,属于每家公司的研发部门中的一线岗位。我们会在这个岗位上看到各种各样的人,有的人天赋异禀能力超群,有的人严谨细致专业专注,还有的人水得令人发指。成为一名机械设计工程师并不难,但是要成为一名优秀的机械设计师却难如登天。一名优秀的工程师,首先应该具备扎实的基本功,熟悉基本的国家标准行业规范,能总结出自己的一套设计经验,还要能画的了图纸算的了强度。这些看似最基础操作,但却是很多机械设计工程师做不好的。有些干了几十年的机械设计工程师,不一定熟悉最基本的图纸画法规范。而在一线工位干上10年以上的设计工程师更是少之又少,本质原因是机械设计是一个苦差,遇到项目节点加班到22点更是家常便饭。单从工作强度来看,机械设计工程师并不比程序员轻松。所以一些有背景或者会来事的有志青年更是将这个岗位看着历练自己的基层锻炼岗,有机会就往上跳了。还有一部分机械设计工程师只是为了混日子,对这个工作并没有兴趣,也从来不会主动学习行业规范好和前人经验。第三类人可能有兴趣也愿意学习,但是挑灯出图几年后出现了职业疲倦,不愿意再干一线的活。还有一类人更是令人意想不到,那就是跳槽时牛吹大了,到新公司后转职干起了项目负责人、项目经理或售前工程师,这也算求仁得仁了,这类工程师还真不少。所以,别说成为一名优秀的机械设计工程师了,就是能找出工作10年以上的一线工程师都很难。 失之东隅,收之桑榆,你会发现职场中最靠谱的那些机械设计工程师,往往是那些爱较真爱钻研的人,在别人看来他们总是据理力争不近人情,更是不懂得为领导和同事提供情绪价值,但是他们的一亩三分地里的精神粮食却茁壮成长着,为他们提供精神力量。最后祝所有的机械设计工程师都愿望成真。 文案:自己编写图片:网络封面字体:思源黑体封面英文/数字:思源黑体来源:CAE中学生

未登录
还没有评论
课程
培训
服务
行家
VIP会员 学习计划 福利任务
下载APP
联系我们
帮助与反馈
