国产三维CAD皇冠CAD（CrownCAD）建模教程：多轴数控机床

在线解读『多轴数控机床』的三维建模流程，讲解实体混合，布尔运算，抽壳，基准面等操作技巧，一起和皇冠CAD（CrownCAD）学习制作步骤吧！

模型

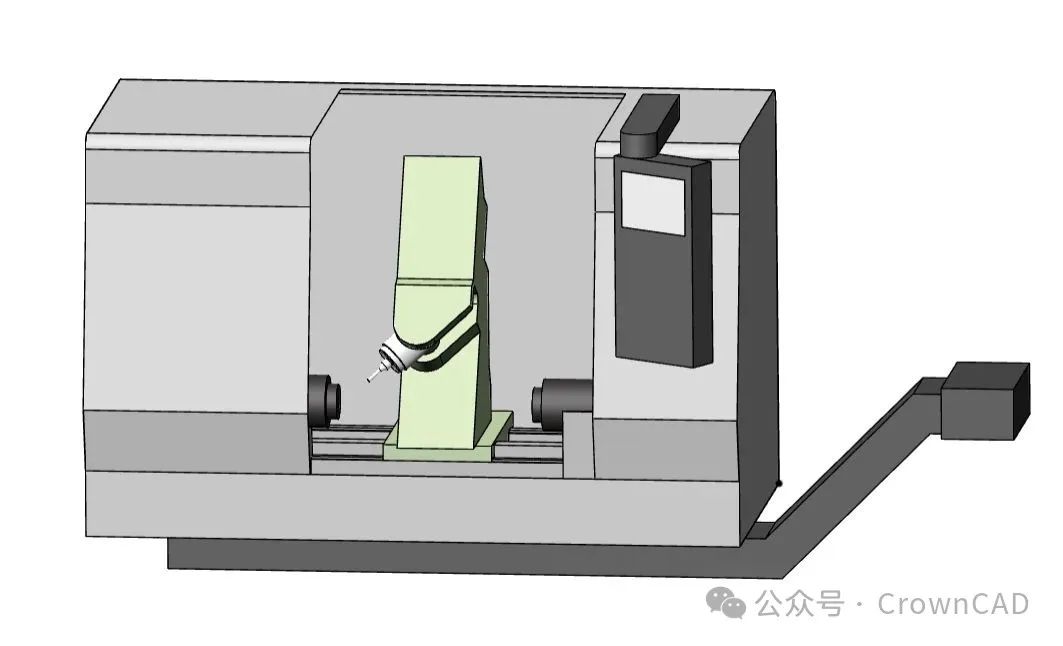

多轴数控机床是一种先进的机械加工设备，能够在多个坐标轴上同时进行精确的加工操作。它通过增加旋转轴（如A轴、B轴等）在传统三轴（X、Y、Z）的基础上，实现更复杂的曲面和异形结构的加工。

多轴数控机床零件建模：利用“实体混合”命令，两个轮廓拉伸相交生成实体，简化建模步骤。

多轴数控机床模型装配：严格把控零件间的装配关系。

功能—实体混合

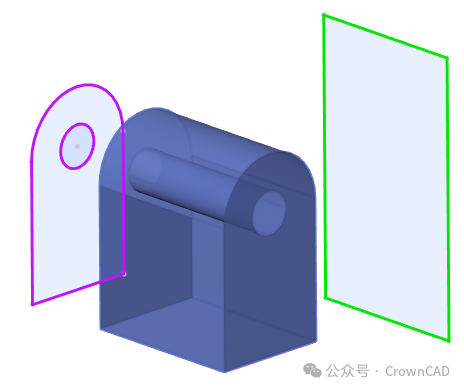

使用【实体混合】功能，可以快速创建两个截面拉伸的相交部分。

使用方法：

1）单击开启“实体混合”命令。

2）拾取轮廓1和轮廓2。

3）按需勾选轮廓1方向和轮廓2方向。

2. 轮廓方向：

• 轮廓方向非必选项，不勾选时方向默认为轮廓线的法向。勾选后出现方向拾取框，可拾取轮廓投影方向。

• 当所选轮廓没有默认的法向时，应自动勾选此项，且禁止取消勾选。
