Fluent入门验证案例 | 各向异性导热仿真(一)
本案例为入门案例，主要是利用能量方程对各向异性的固体导热性能展开了仿真计算。通过对温度进行检测，这些值用于与仿真结果进行比较。实现对计算结果准确性的验证。适合刚接触fluent软件的读者练手实用。
3.3 模型设置 此处选择层流模型进行相关计算，具体设置如下图所示：
3.4 UDF设置
3.5 边界条件设置

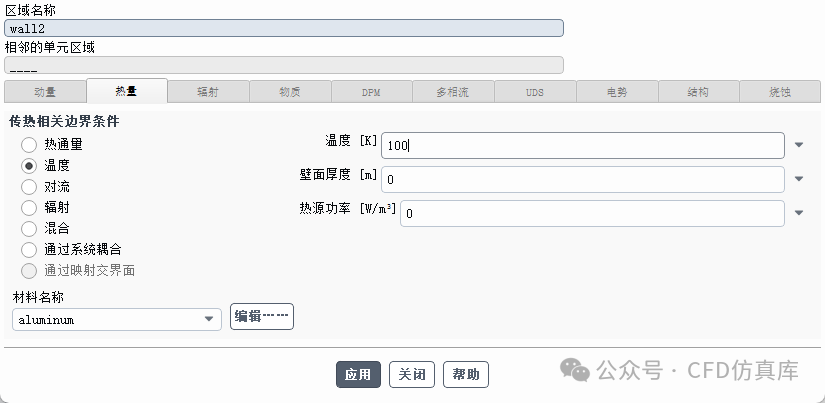

wall2采用温度边界，温度为100k，具体设置如下图所示：

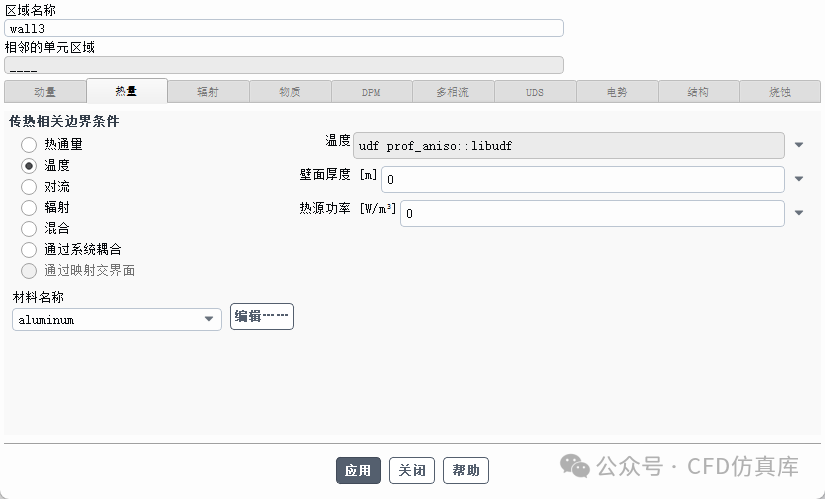

wall3采用udf编译，具体设置如下图所示：

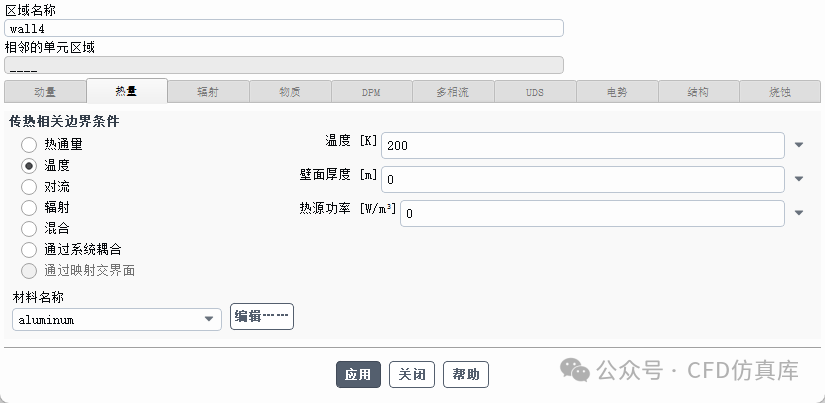

wall4采用温度边界，温度为200k，具体设置如下图所示：

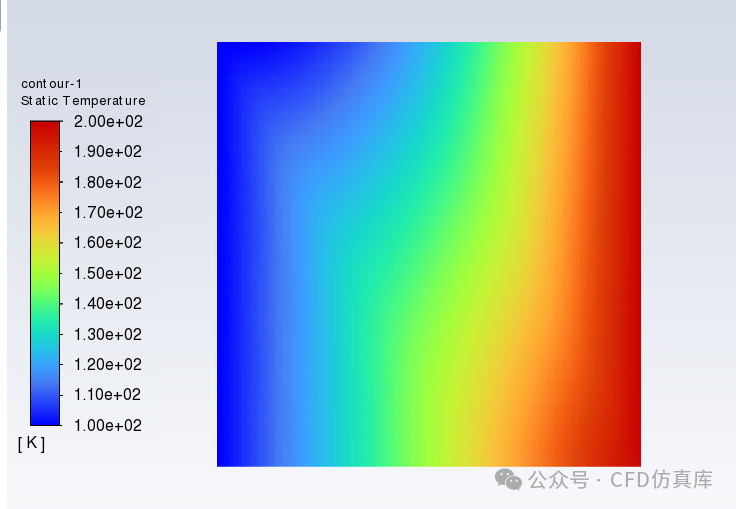

对各向异性导热仿真的计算结果进行可视化处理，温度结果如下图所示：

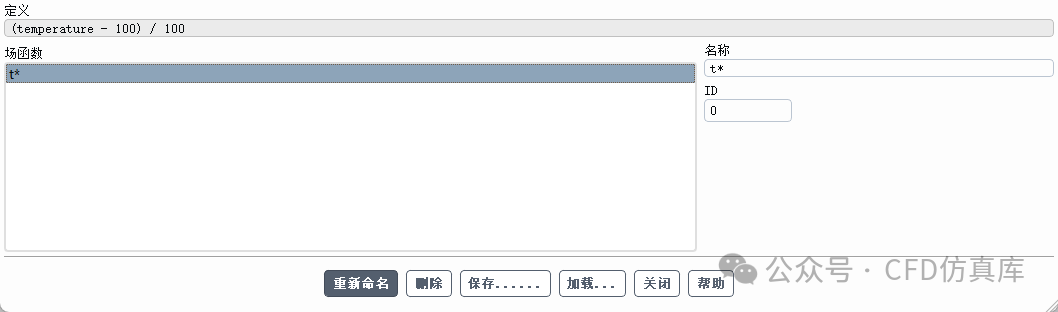

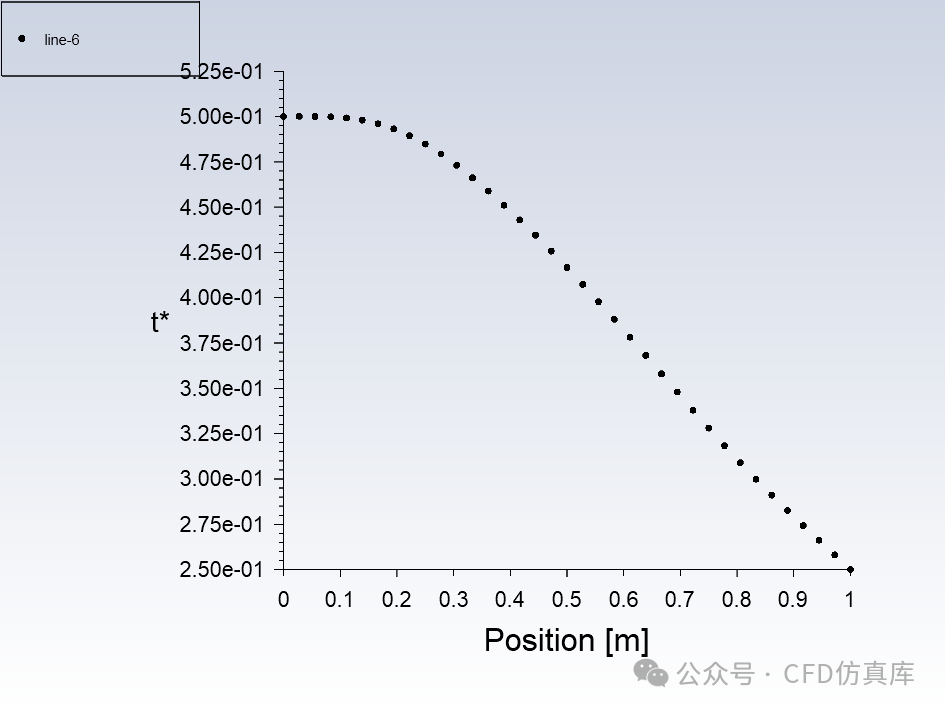

通过场函数添加温度归一化结果，其计算结果如下：

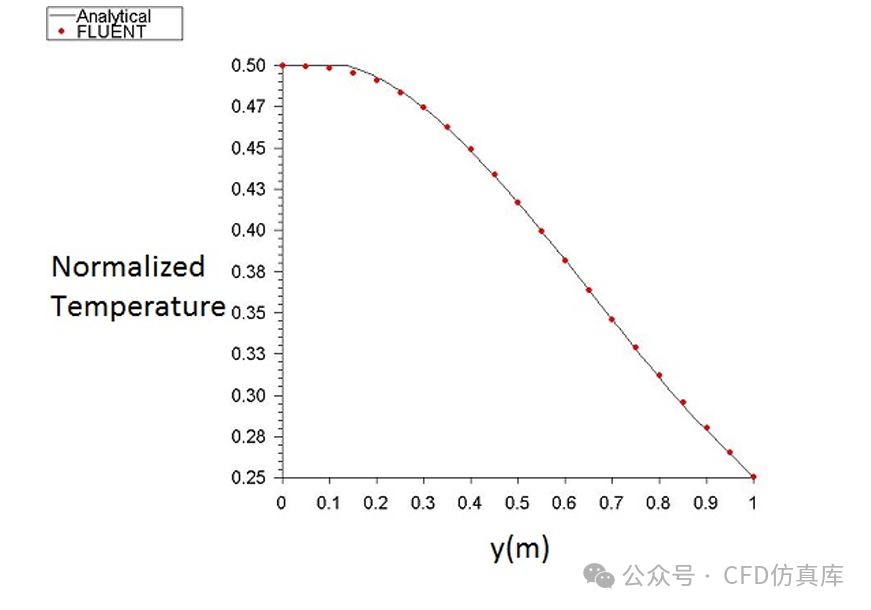

可以发现，该计算结果与验证结果基本一致，可以满足计算要求：
来源：CFD仿真库
1 workbench 设置

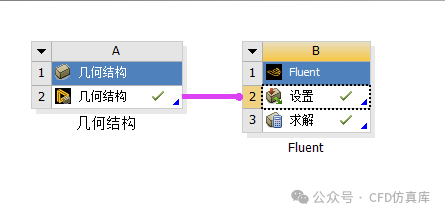

本案例具体设置如下图：
2 SCDM 设置
2.1 导入几何

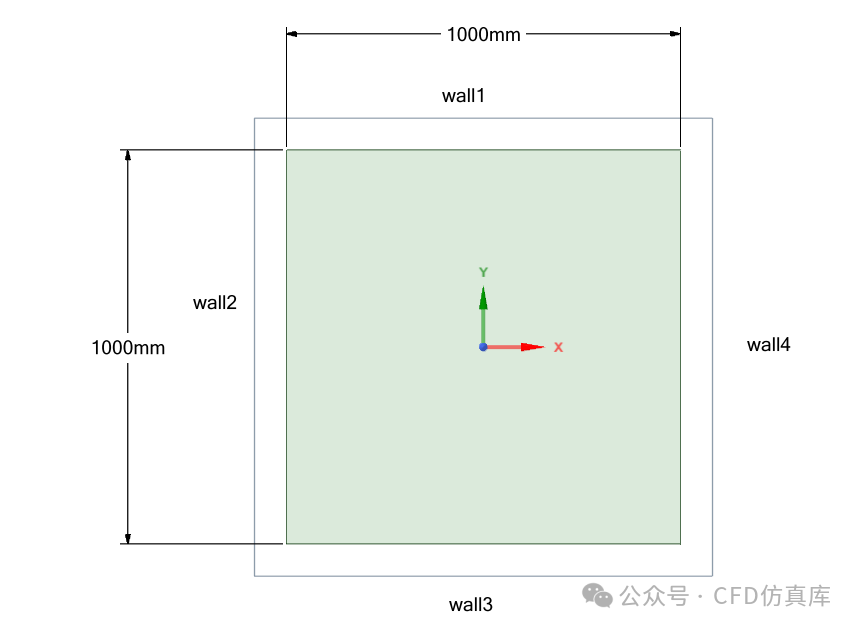

具体的几何模型与边界条件如下所示：

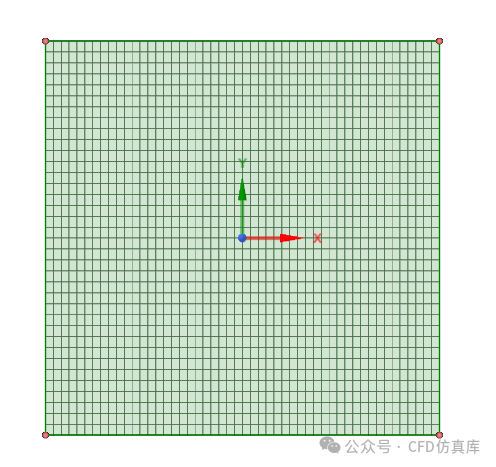

2.2 网格设置
3 FLUENT 设置
3.1 General设置与网格导入

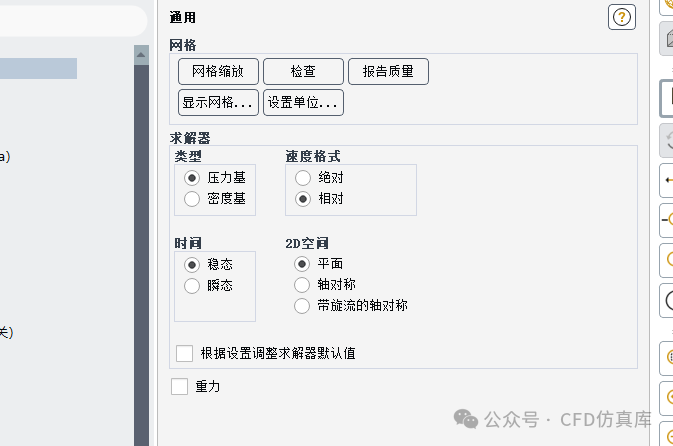

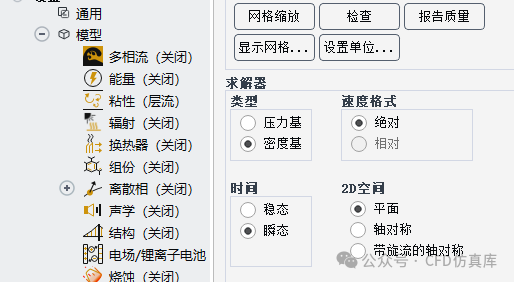

首先导入网格，然后勾选稳态计算，速度格式选为相对，具体设置如下图所示。
3.2 材料设置

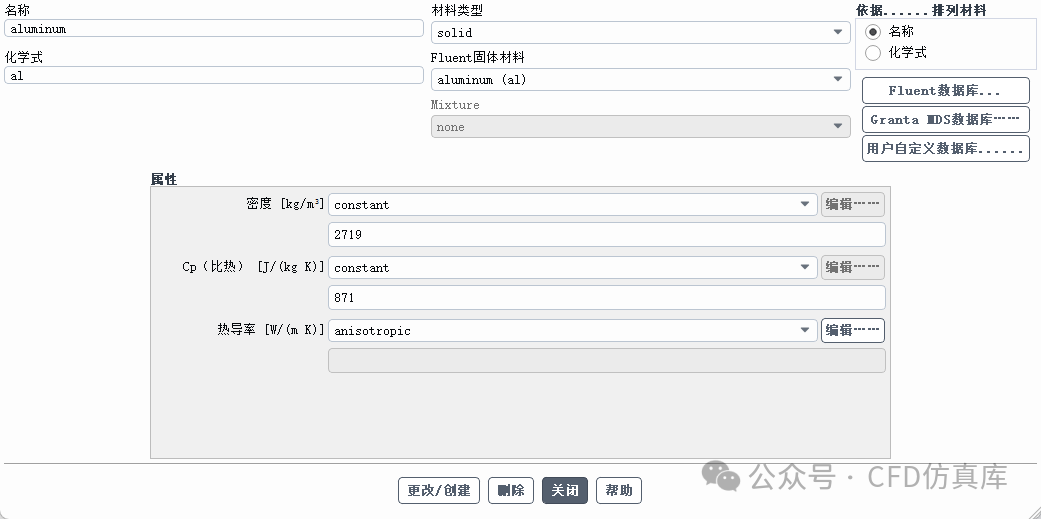

此处对材料进行设置，依据相关文献，具体设置如下图所示：

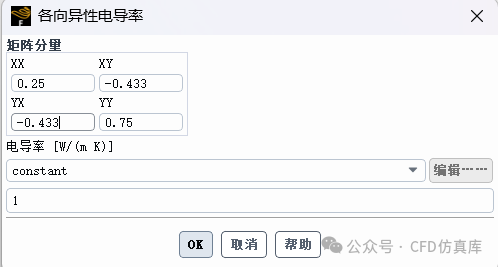

并对各向异性电导率进行相关设置，具体设置如下图所示：
首先进行UDF设置，具体的UDF代码如下图：
#include "udf.h"DEFINE_PROFILE(prof_aniso, t, i){real x[3], xc, yc;real sum;face_t f;begin_f_loop(f,t){F_CENTROID(x,f,t);xc = x[0];yc = x[1];if (yc < 0.5)sum = xc;elsesum = xc*xc;sum = 100.+sum*100.;F_PROFILE(f,t,i) = sum;}end_f_loop(f,t)}

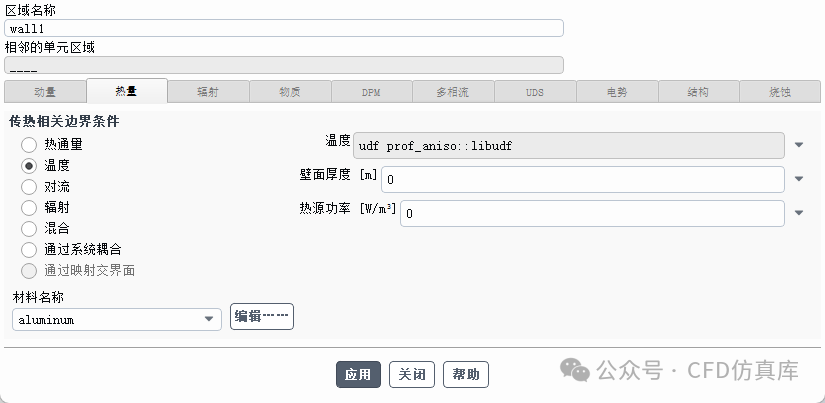

依据几何边界与模型介绍，各部分设置如下图，wall1采用udf编译：
3.6 初始化设置

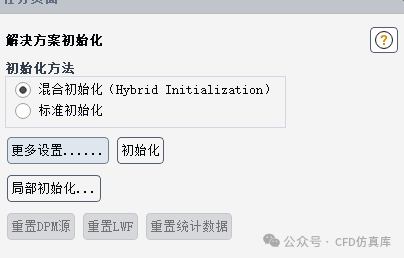

首先进行混合初始化设置，具体设置如下图：
3.7 计算设置

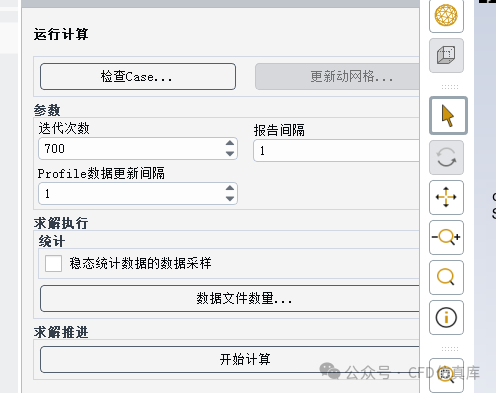

此处进行的计算设置如下：
4 后处理结果
4.1 后处理结果
