本案例为入门案例，利用Fluent中的能量方程模型对管道膨胀模型的湍流换热问题展开了仿真计算。通过对努塞尔数进行监测，并将这些值用于与仿真结果进行比较。实现对计算结果准确性的验证。适合刚接触fluent软件的读者练手使用。

1 workbench 设置

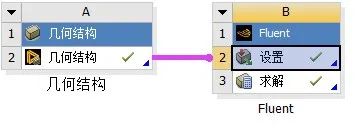

本案例具体设置如下图：

2 SCDM 设置

2.1 导入几何

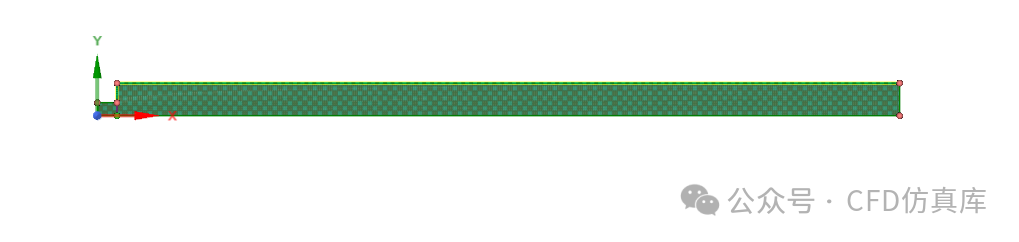

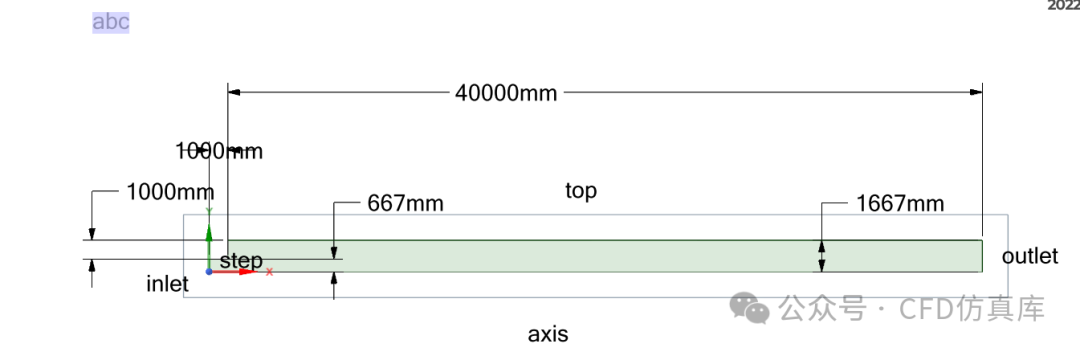

本案例的模型十分简单，此处采用二维模型进行相关计算，根据文献数据进行半模几何构建，具体的模型参数如下图所示：

2.2 网格设置

采用SCDM进行网格划分，采用四边形网格划分。具体的网格划分如下图所示：

3 FLUENT 设置

3.1 General设置与网格导入

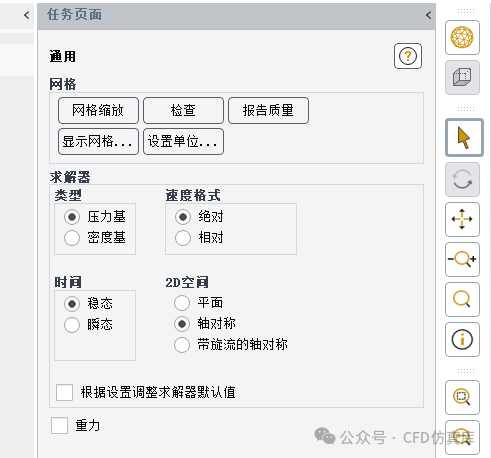

首先导入网格，然后勾选稳态计算，并选择轴对称设置，具体设置如下图所示。

3.2 材料设置

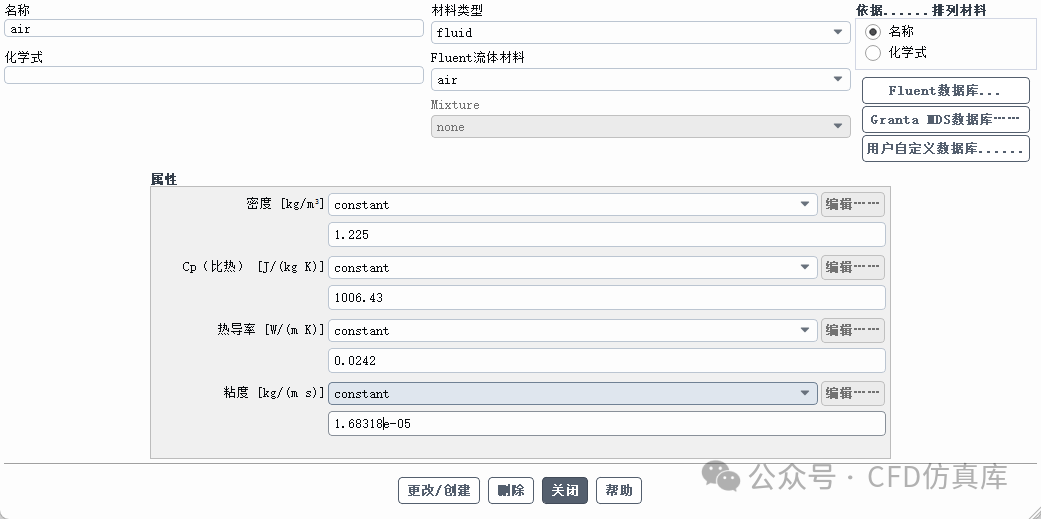

此处对材料进行设置，依据相关文献，需要设置流体材料，密度设置为1.225kg/m^3，比热设置为1006.43，热导率设置为0.0242，粘度为0.0000168318，,具体设置如下图所示：

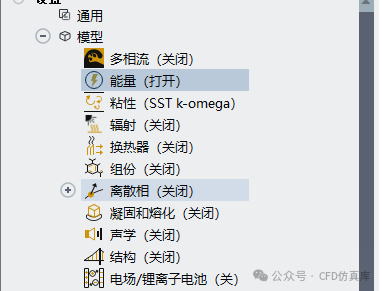

3.3 模型设置

此处选择湍流模型进行相关计算，具体的湍流模型为Kw-SST，具体设置如下图所示：

3.4 边界条件设置

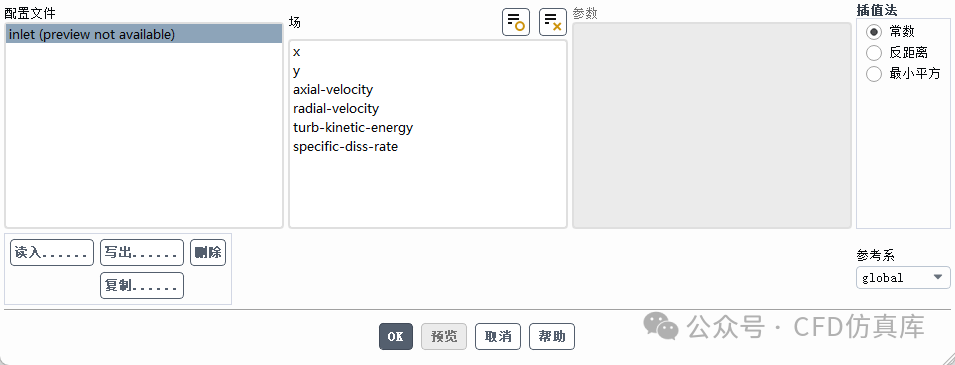

依据几何边界与模型介绍，此处首先导入prof文件，具体设置如下图：

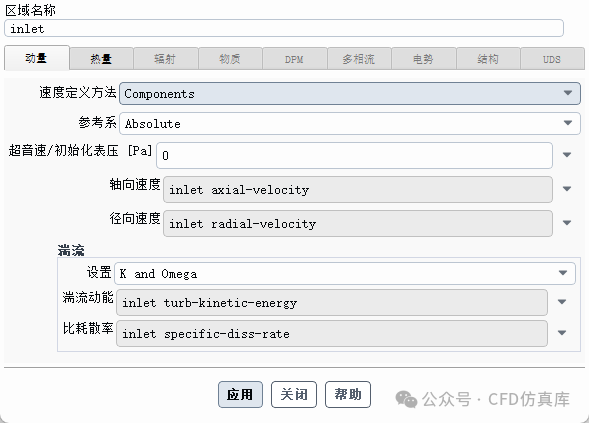

其次将prof文件的边界值导入inlet中，具体设置如下图所示：

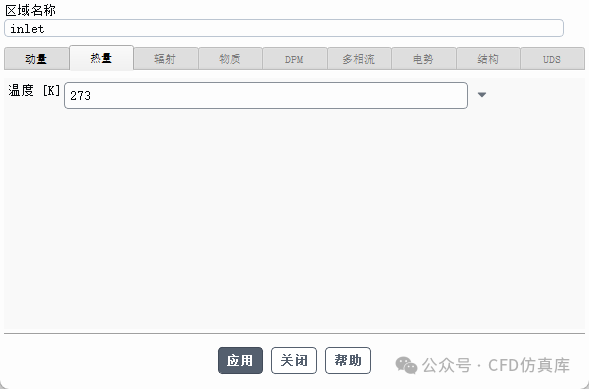

inlet的温度设置如下图所示：

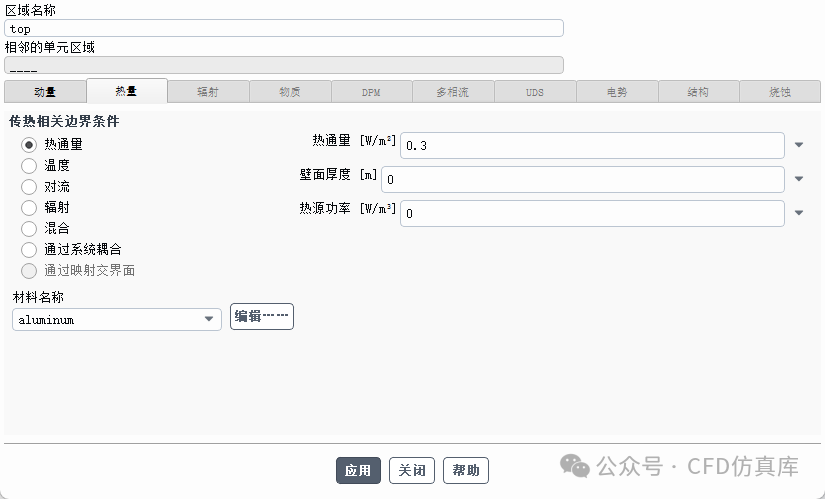

并对top边界进行温度设置，选择热通量边界，热通量设置为0.3，具体设置如下图所示：

3.5 初始化设置

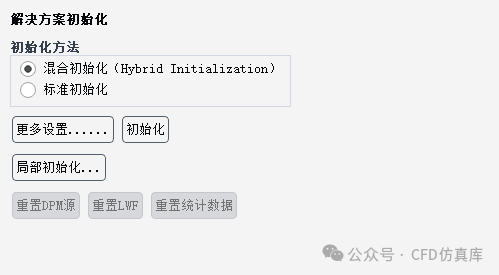

首先进行标准初始化设置，具体设置如下图：

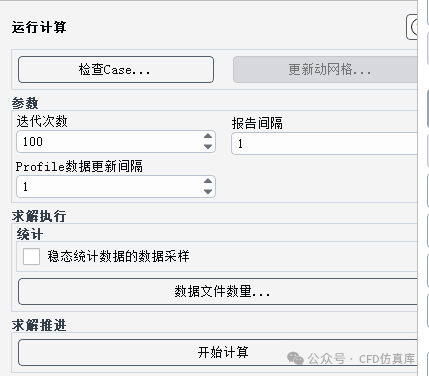

3.6 计算设置

此处进行的计算设置如下：

4 后处理结果

4.1 后处理结果

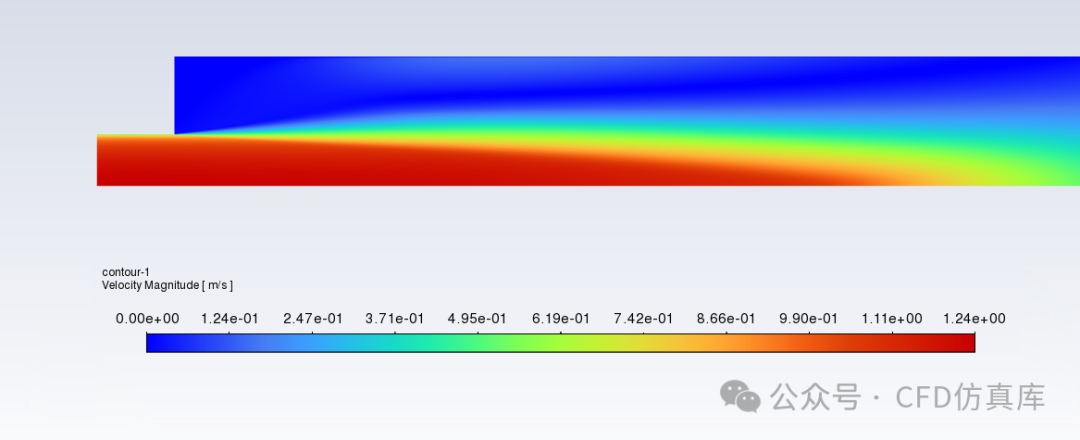

对管道膨胀中的湍流传热仿真的计算结果进行可视化处理，速度结果如下图所示：

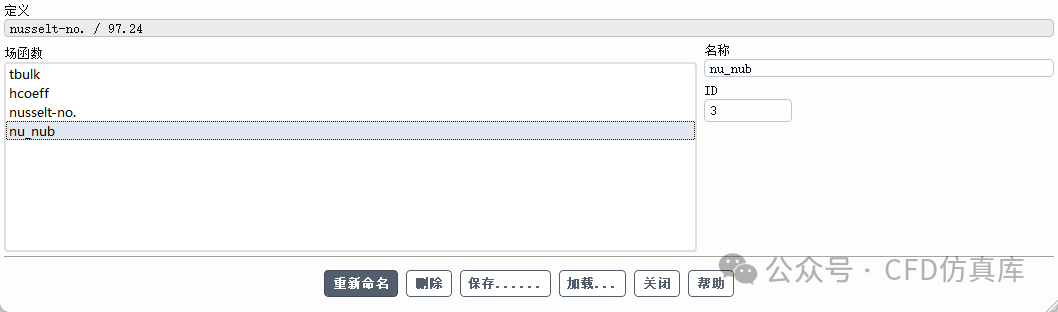

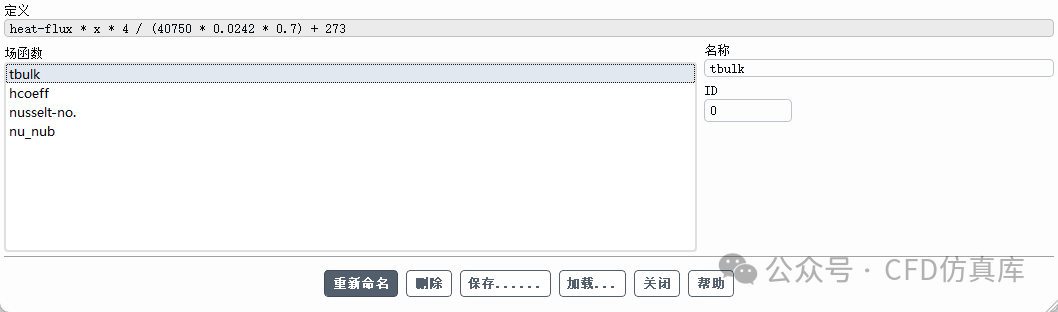

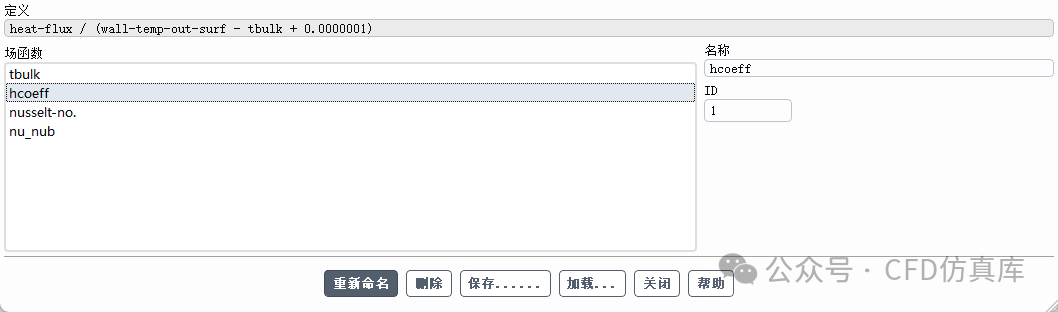

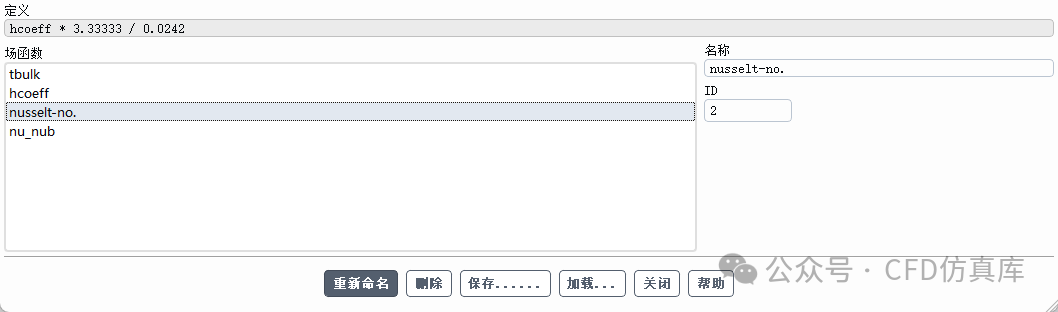

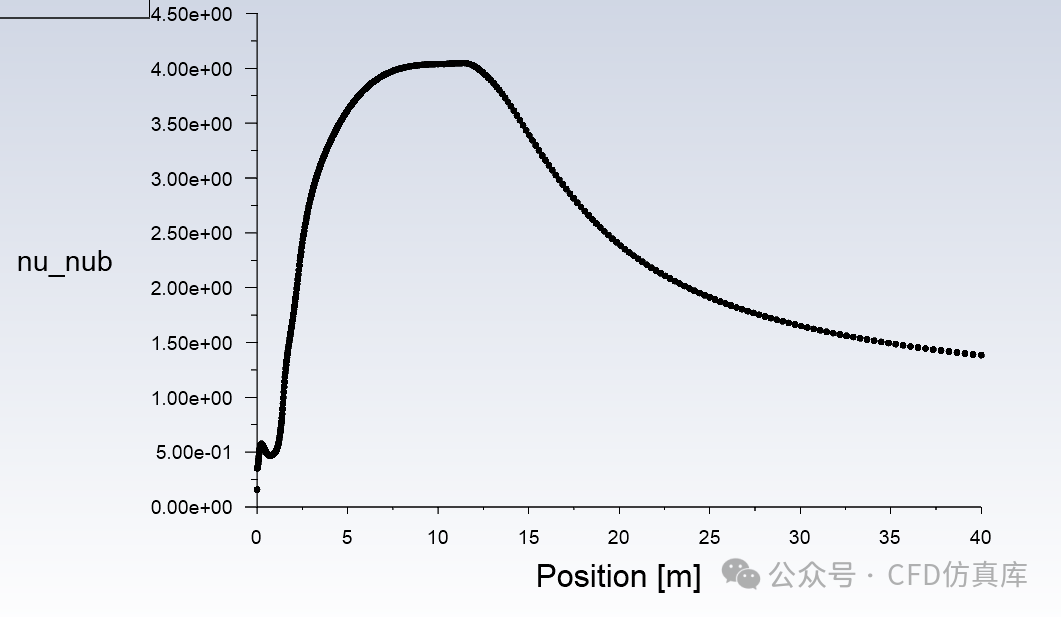

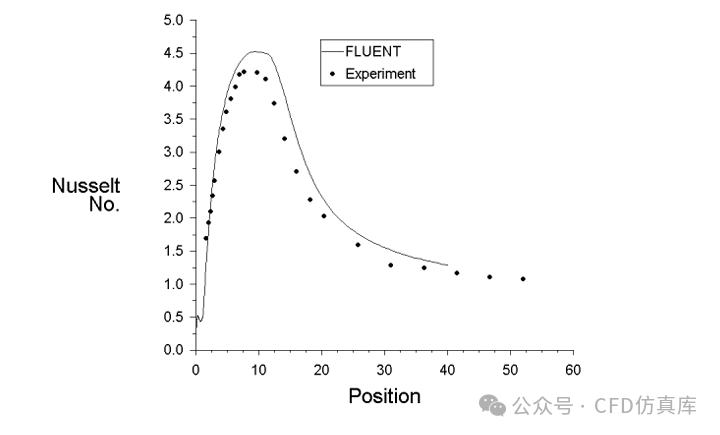

此处对努塞尔数进行监测，其计算结果如下图所示，可以发现和相关的实验结果基本一致，证明了本案例计算的可靠性：

来源：CFD仿真库
