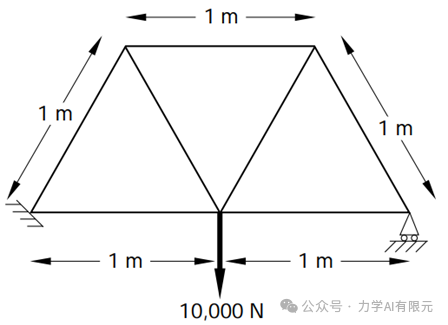

如图所示为起重机桥式吊架。吊架是一个简支的铰接桁架,做段位固定铰支座,右端是滚轴支撑。各杆件可绕节点自由转动。桁架的离面运动已被约束。首先应用ABAQUS/Standard进行模拟,确定结构中杆件的静位移和峰值应力;然后再应用ABAQUS/Explicit进行模拟,假设载荷是突然加到吊架上的,研究桁架的动态响应。

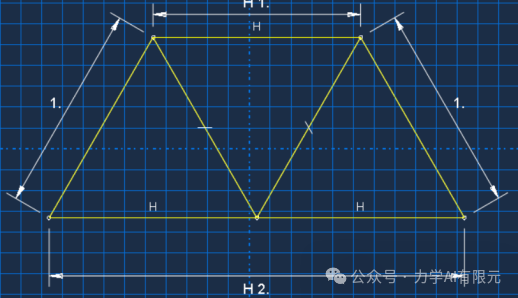

1.在Part界面建立结构草图,如图1.1所示
图1.1 草图绘制

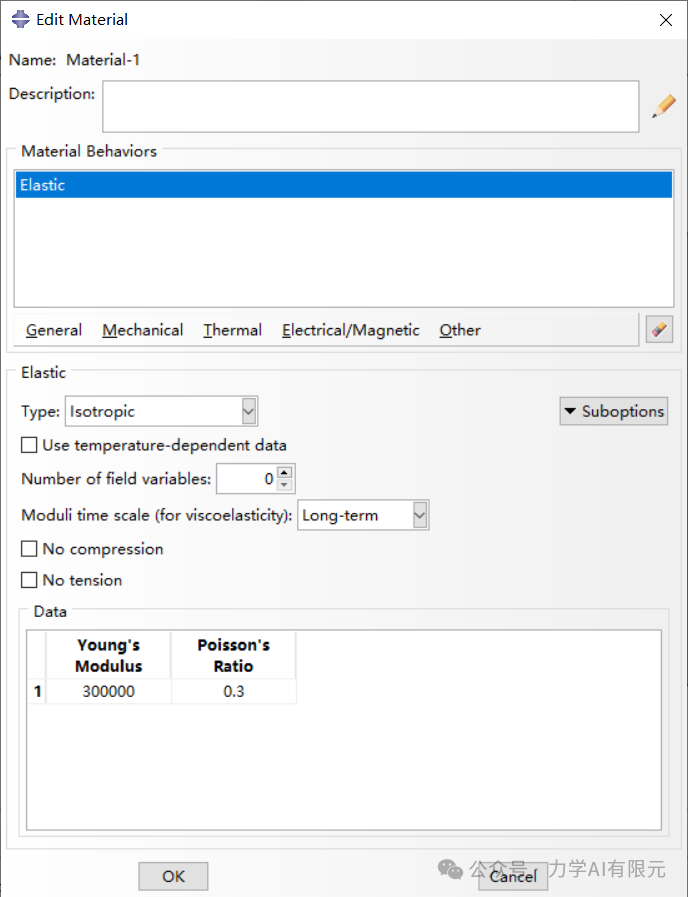

2.赋予材料属性,在Property中,定义材料属性参数,并赋予相应的界面,材料的弹性模量为 ,泊松比
,密度为
。
3.装配:在Assembly模块中,创建Dependent装配体。

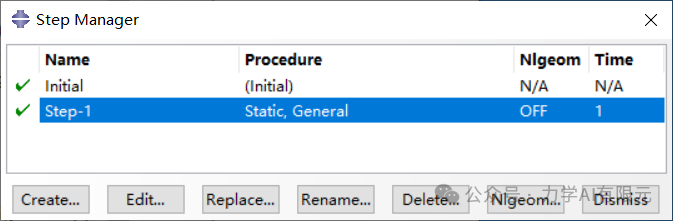

4.创建分析步,在Step模块中创建Step-1。

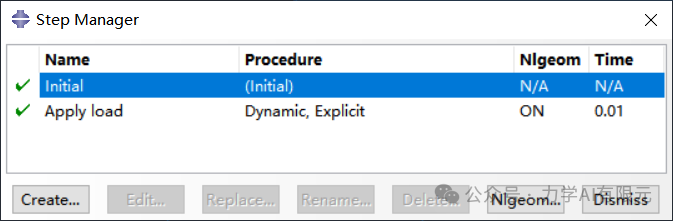

图1.2 分析步设置

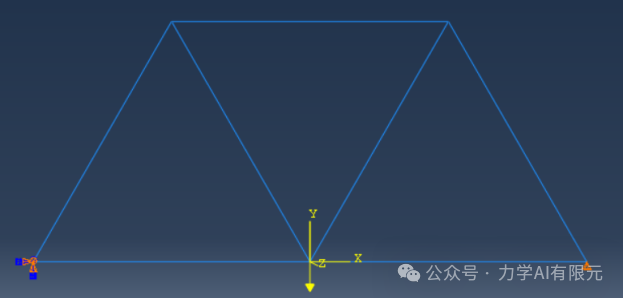

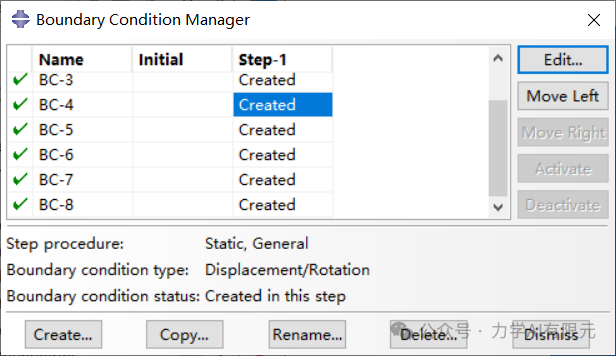

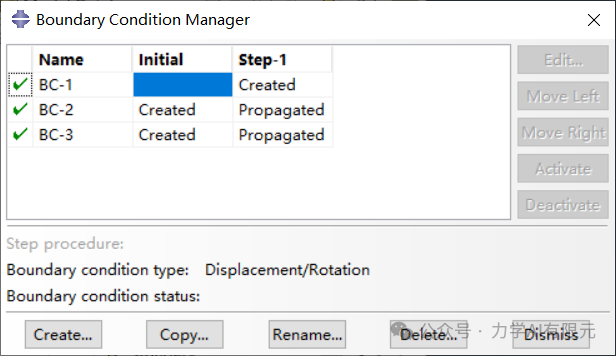

5.载荷设置,选择Load模块,创建一个大小为10000N的载荷,供分析步Step-1使用。接着设置边界条件,在初始分析步创建ENCASTRE类型左边界条件BC-1,将左下点完全固定,接着创建右边界条件BC-2,类型为Displacement/Rotation,即右下角滚轴支撑。
6.划分网格,在Mesh模块中,用种子部件划分网格,近似全局尺寸设为1,生成网格。
7.创建任务,在Job模块中创建任务Job-1,提交计算
8.在Visualization模块,查看结果
2.结果:
(1)standard:结构中的杆件的静位移和峰值应力
图1.4 结构应力
图1.5 结构位移
一个薄金属碟(毛坯),在冲头和静止的模具间被冲压15mm,形成杯状。
分析步骤:

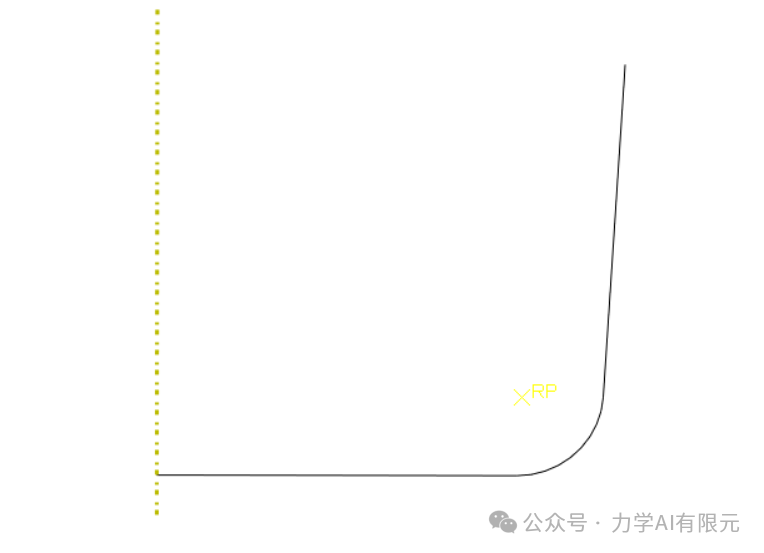

1.建立模型:在类型选择上冲头选择轴对称的解析刚体,毛坯选择周对称的变形体。如图所示:
,泊松比
,厚度0.5mm。

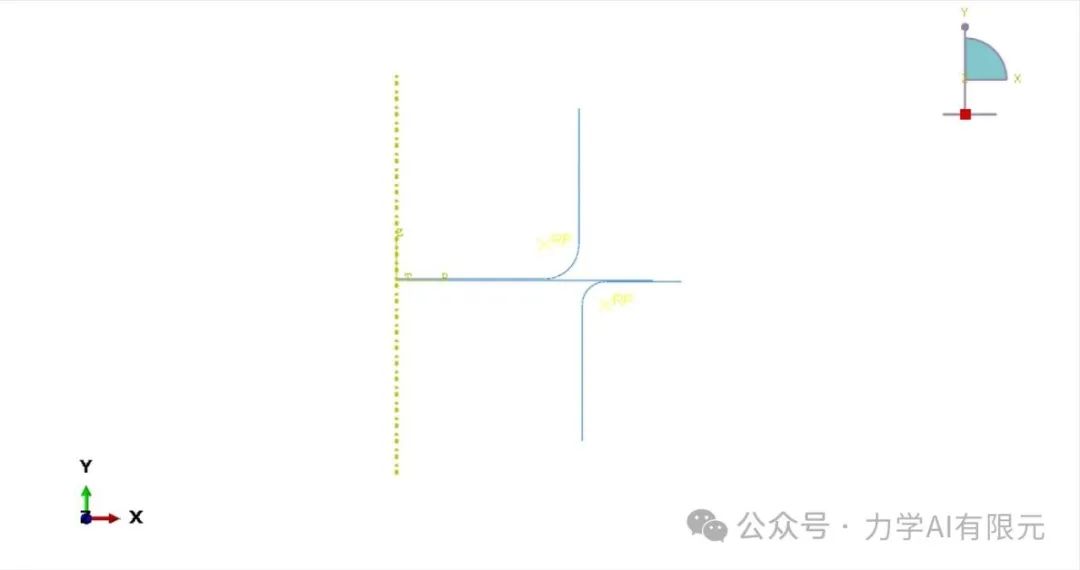

3.装配,在Assembly模块中进行装配,如图所示
图2.2 装配模型
4.创建分析步以及表面接触
图2.3 分析步
5.载荷及其边界条件
图2.4 载荷及其边界条件

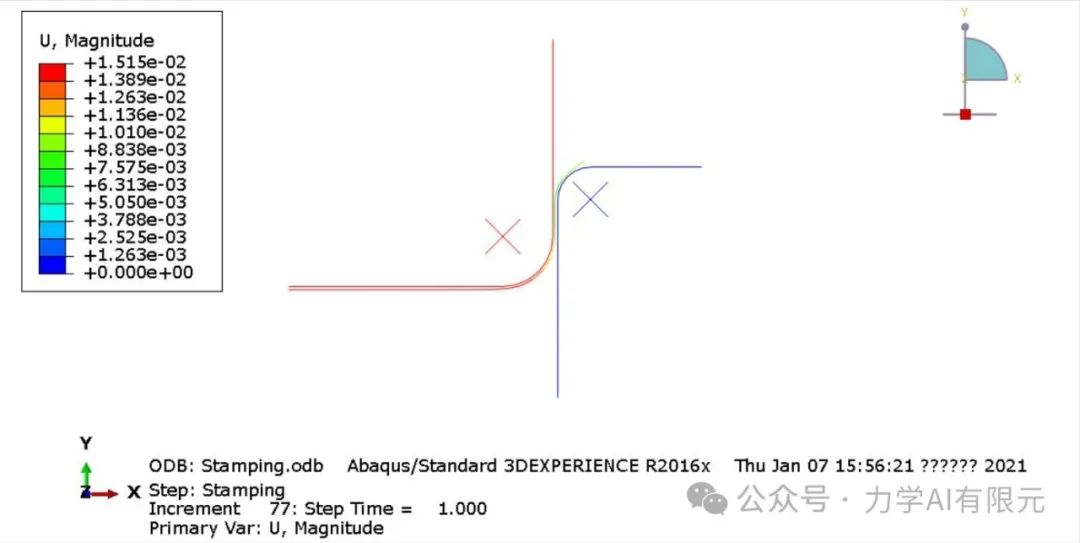

6.结果显示

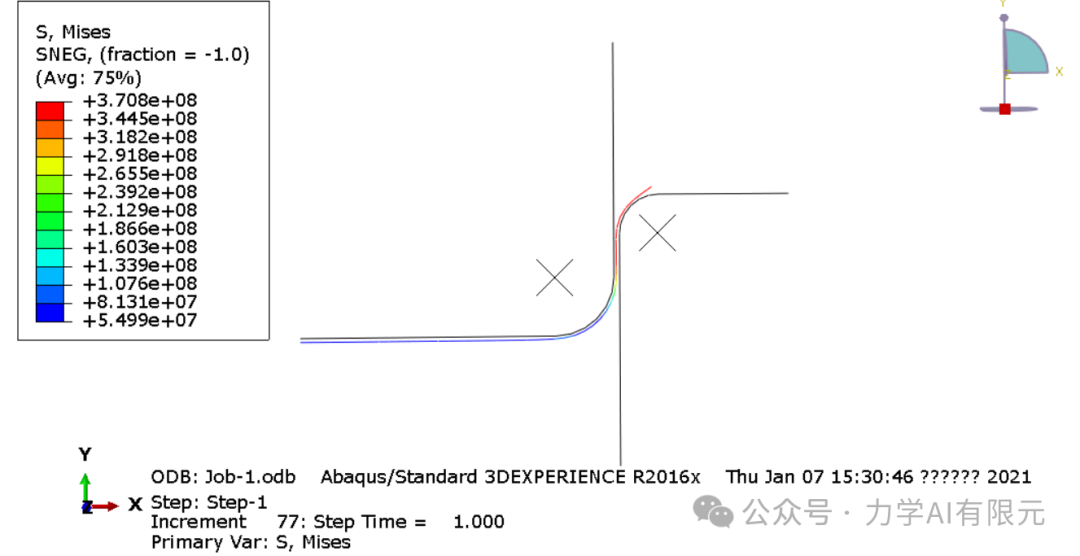

图2.6 应力云图
由计算结果可知,最大应力为370Mpa,最小应力为54.99Mpa。
如图所示,矩形单元小片,常应变位移场
图2.1 小片试验示意图
一:前处理
1.在Part模块中,选择3D-Defomable-Shell类型,创建草图模型。

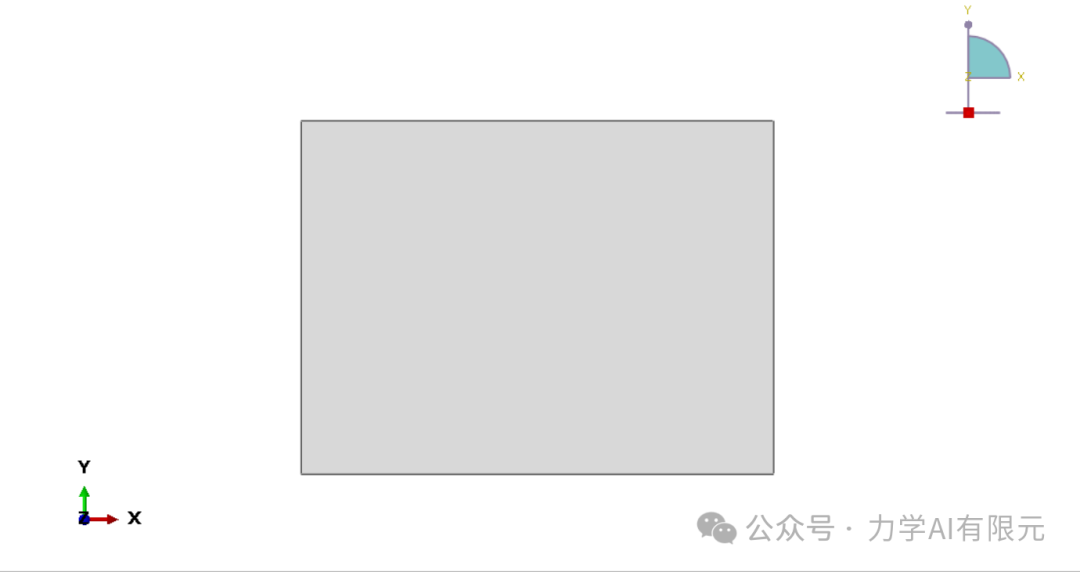

图3.1 草图模型
2.
![]() |
定义材料属性:在Property模块,定义材料属性,赋予相应的截面。材料属性为Pa,泊松比
,,板厚度为t=0.02m。
图3.2 材料属性
3.装配,在Assembly模块中,创建装配体。
4.创建分析步,在Step模块中,创建分析步Step-1,类型为Stastic,General.
![]() |
图3.3 分析步
5.施加载荷及边界条件
图3.4 载荷及其边界条件
6.提交Job,进行计算
二:结果分析

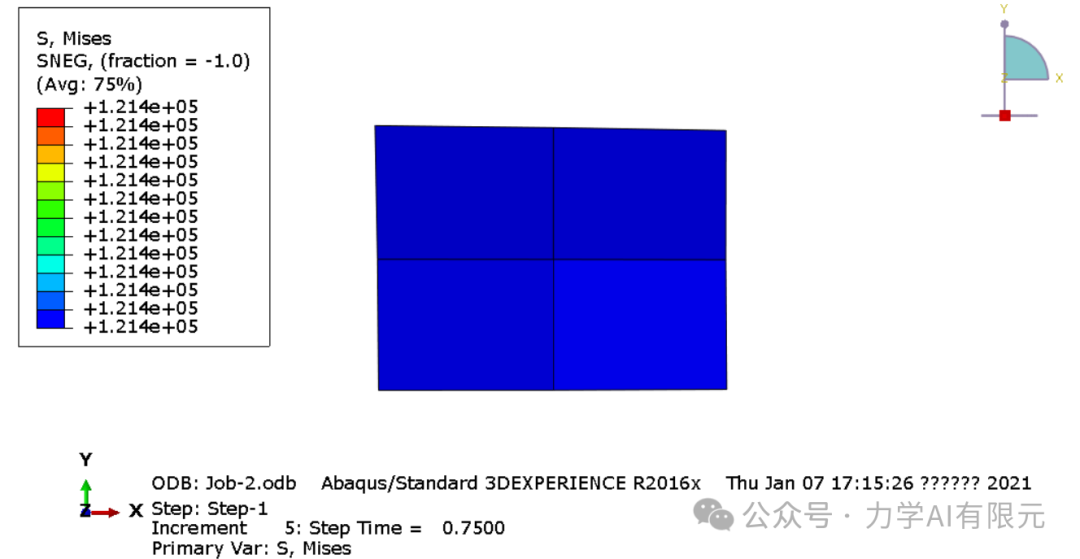

应力云图:
图3.5 应力云图

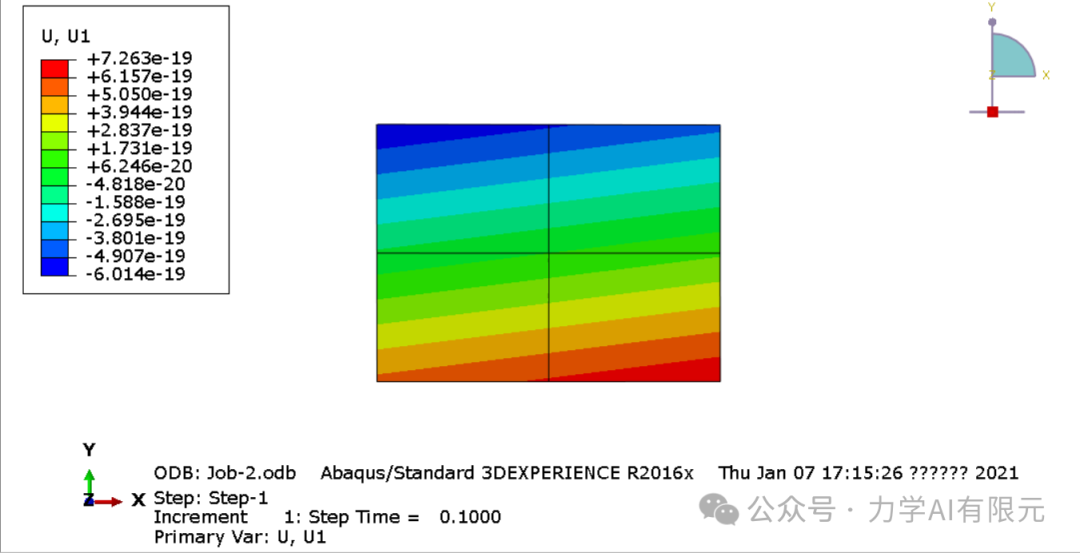

U1位移图:

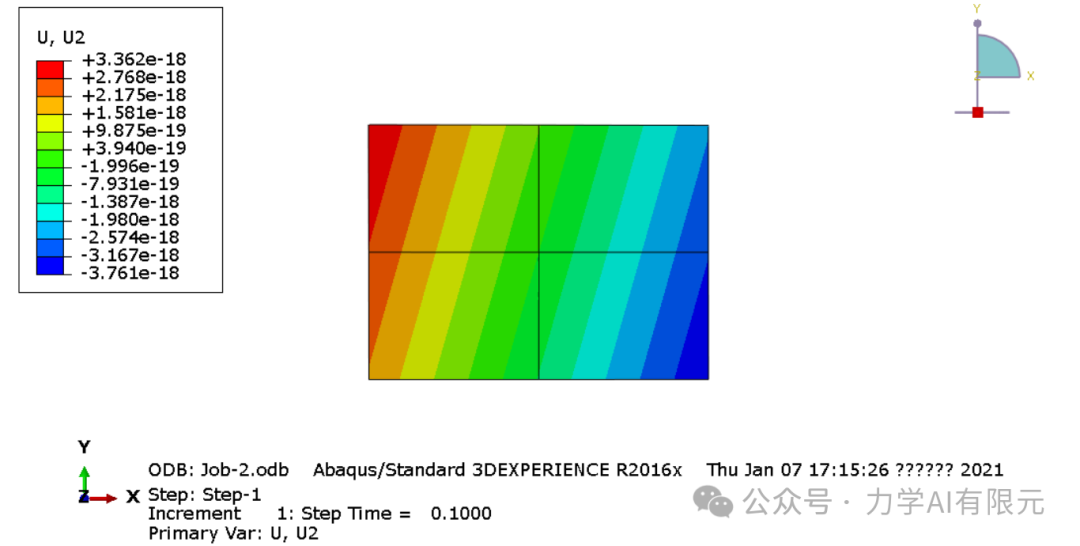

U2位移图

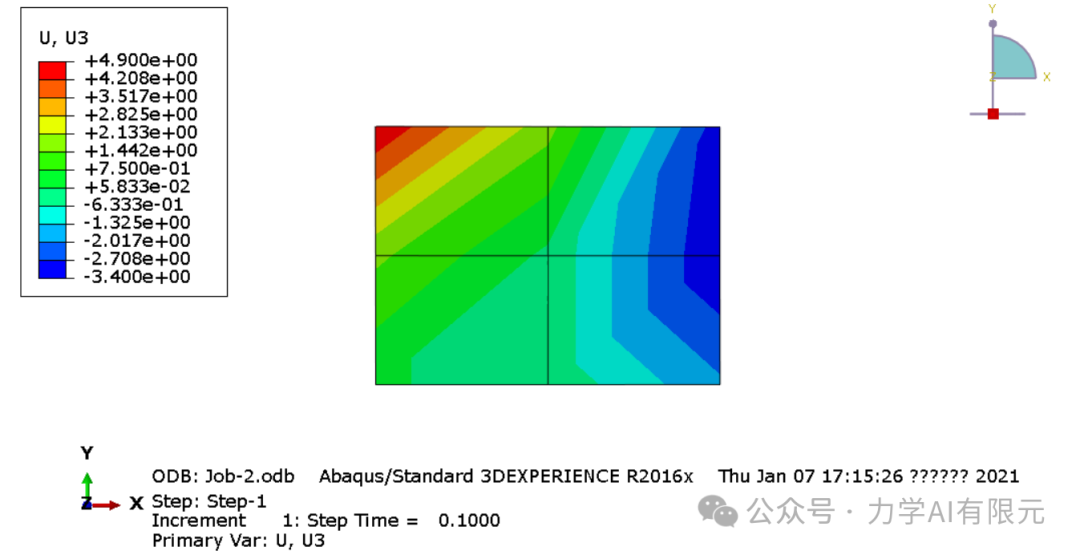

U3位移图:
