极端方向变化（EDC）
极端方向变化（Extreme Direction Change, EDC）是风电机组设计中的一种关键瞬态风况，用于模拟风向在短时间内的剧烈变化，以评估机组在极端条件下的结构载荷和安全性。
1. 极端方向变化（EDC）定义与物理描述
EDC指风向在短时间内按余弦曲线形状发生持续且大幅的变化，其幅值和持续时间依赖于重复周期。这种变化被视为一种确定的阵风模型，可能导致风力发电机组承受极端扰动载荷。
变化特性：
风向变化遵循余弦曲线规律，例如从初始风向开始，先快速变化至最大偏角，再缓慢恢复。这种变化模式旨在模拟极端天气下风向的剧烈不稳定性。
2. 计算与参数
根据标准，极端风向变化值（θₑ）需通过以下公式计算（θₑ 限定在 ± 180°范围内）：
其中：
σ₁：正常湍流模型的湍流标准偏差；
Λ₁：湍流尺度参数；
D：风轮直径。

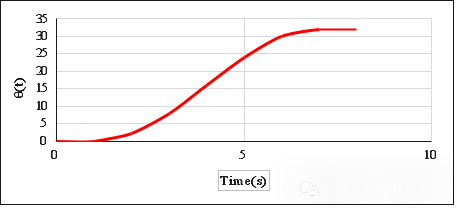

瞬时风向变化（θₜ）的公式为：
其中：
T：极端风向变化过程持续时间，通常取6秒。
应选择使瞬时载荷最大的信号。风向瞬时变化结束后，假定风向保持不变,风速应遵从正常风廓线模型（NWP）。

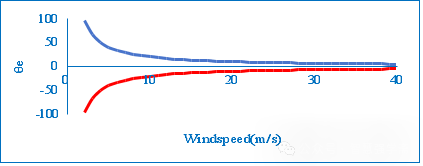

极端风向值随 Vhub的变化如下图。
3. 设计要求与应用场景
设计载荷工况：
EDC是IEC 61400-1标准定义的极端风况模型之一，用于验证机组在极端风向变化下的结构安全性和控制系统响应能力。
载荷计算：需选择使瞬时载荷最大的信号，并结合正常风廓线模型（NWP）模拟风速变化，综合评估机组载荷。
安全性验证：标准要求机组设计需能承受EDC工况下的极限载荷，避免结构失效或控制系统故障。
4. 与其他极端风况的关联
EDC常与以下极端风况模型联合作用：
极端相干阵风（ECG）：风速突增后持续一段时间；
方向变化的极端相干阵风（ECD）：风速与风向同时剧烈变化；
极端风切变（EWS）：水平和垂直方向的风速梯度瞬时变化。
这些模型共同构成机组设计的完整载荷谱，确保其在复杂风况下的可靠性。
总结
极端方向变化（EDC）在IEC 61400-1标准中被定义为一种具有余弦曲线特征的瞬时风向大幅变化工况，是机组设计必须考虑的极端载荷。其计算方法和参数选择需严格遵循标准，以确保机组在极端风况下的安全性和可靠性。
