【机械设计】机械设计常用的10个传动结构，个个眼前一亮
作为从业多年的机械设计工程师，我深刻体会到传动结构是机械系统的“骨骼与经脉”，其选择直接影响设备的性能、效率与创新性。本文将结合实践经验与行业数据，解析10个经典且充满设计智慧的传动结构，为读者提供从原理到应用的全面指南。
一、齿轮传动：精密啮合的永恒经典
核心原理：通过齿轮啮合传递动力，实现变速、变向与扭矩调整。
眼前一亮点：
瞬时传动比恒定，精度可达微米级，如钟表机芯中的齿轮组9。
模块化设计：通过轮系（定轴轮系、周转轮系）组合，可轻松实现大传动比或远距离传动。
应用场景：汽车变速箱、机床主轴、机器人关节。
设计建议：优先选用渗碳淬火钢材质，齿面硬度需达HRC58-62；避免共振需满足 （Z为齿数）。
二、链传动：重载远距的可靠之选
核心原理：利用链条与链轮的啮合传递动力。
眼前一亮点：
抗恶劣环境：在矿山机械中，单排滚子链可承载超10吨载荷9。
同步性升级：双节距设计使传动误差小于0.1%。
应用场景：自行车、自动化生产线、工程机械。
设计避坑：链轮齿数建议取奇数，避免同一齿频繁啮合；润滑需采用滴油或油浴方式。
三、带传动：柔中带刚的缓冲专家
核心原理：依靠带与带轮间的摩擦或啮合（同步带）传递动力。
眼前一亮点：
吸振降噪：多楔带可使噪声降低15dB，适用于精密仪器。
智能监控：内置光纤传感器的同步带可实时监测张力变化。
应用场景：汽车发动机、空调压缩机、3D打印机。
选型公式：功率
（T为张力，v为带速），安全系数需≥1.52。
四、螺旋传动：微米级精度的推力大师
核心原理：通过螺杆与螺母的螺纹副转换旋转与直线运动。
眼前一亮点：
滚珠螺旋传动：效率达90%，寿命比普通螺旋高5倍，用于数控机床进给系统。
自锁特性：导程角＜4°时实现自锁，适用于千斤顶。
设计要点：螺杆长径比应＜25以防止弯曲变形；预紧力需控制在额定载荷的10%-15%。
五、蜗杆传动：大速比自锁的“空间魔术师”
核心原理：蜗杆与蜗轮的垂直轴啮合实现大减速比。
眼前一亮点：
无声传动：精密蜗杆副噪声＜45dB，适用于电梯驱动。
紧凑设计：单级传动比可达100:1，体积比齿轮减速器小30%。
黄金参数：蜗杆头数 k=1−4，蜗轮齿数 Z=29−80；中心距误差需＜0.02mm。

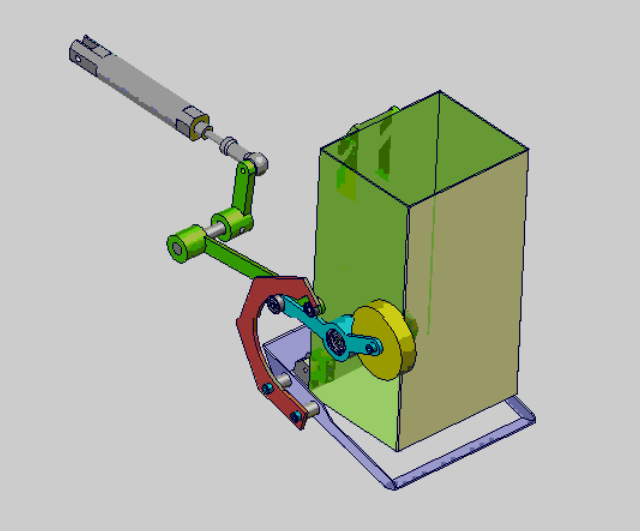

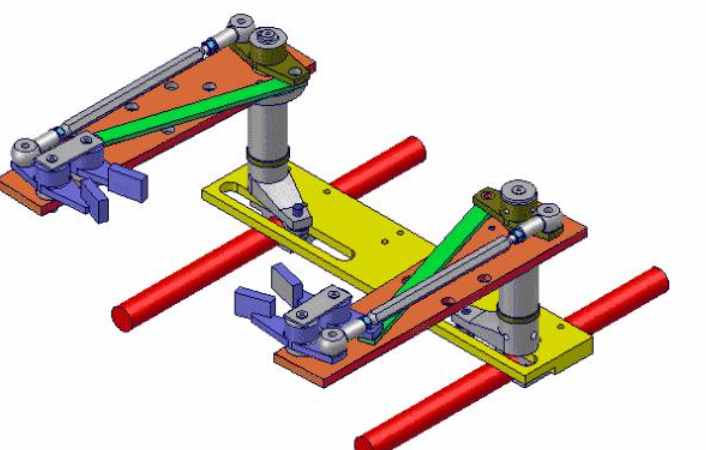

六、平面连杆机构：运动变换的万金油
核心原理：铰接杆件实现复杂运动轨迹。
眼前一亮点：
急回特性：牛头刨床利用曲柄摇杆机构，回程速度提高40%。
自适应抓取：机器人夹爪通过四杆机构实现平行开合，精度±0.1mm。
设计工具：使用ADAMS软件进行运动仿真，优化杆长比与铰点位置。
七、凸轮机构：精准时序的动作导演
核心原理：凸轮轮廓驱动从动件完成特定运动规律。
眼前一亮点：
多项式运动曲线：7段式加速度曲线可使冲击降低70%。
快速换型：组合凸轮可在10分钟内切换生产模式，适用于柔性产线。
材料选择：GCr15轴承钢淬火硬度HRC60-63，表面粗糙度Ra≤0.4μm。
八、摩擦轮传动：无极变速的平滑大师
核心原理：利用接触面摩擦力传递动力。
眼前一亮点：
无级调速：锥形摩擦轮可在运行中连续调整速比，误差＜2%9。
过载保护：打滑临界扭矩可精确设定，避免设备损坏。
关键参数：摩擦系数 μ=0.2−0.4（橡胶-钢）；接触应力需＜材料疲劳极限8。
九、涡轮蜗杆机构：高扭矩密度的减速王者
核心原理：蜗杆驱动涡轮实现空间交错轴传动。
眼前一亮点：
零背隙设计：双导程蜗杆可消除回差，用于天文望远镜。
高效散热：内冷油道设计使连续工作温度＜80℃。
匹配准则：蜗杆导程角=涡轮螺旋角；中心平面需严格对齐。
十、绳缆传动：柔性驱动的未来之星
核心原理：通过腱绳传递拉力，模仿生物肌腱。
眼前一亮点：
超轻量化：碳纤维腱绳比钢索轻75%，用于仿生机械手。
非线性传动：差动绕线机构实现手指多关节协同运动。
前沿应用：人形机器人灵巧手市场预计2030年达141万只，柔性传动是核心技术。
设计心法：传动结构选型四象限
载荷-精度象限：高载高精选齿轮，低载变比选带传动。
空间-效率象限：紧凑高效用蜗杆，远距缓冲用链传动。
成本-维护象限：低成本免维护选摩擦轮，长寿命选滚珠螺旋。
智能-柔性象限：物联网场景用带传感的同步带，仿生设计用腱绳传动。
结语：传动设计的哲学
优秀的传动设计如同谱写机械乐章——需平衡力与美、刚与柔、传承与创新。正如DeepSeek的分析：掌握这十大结构，即握住了打开机械世界的万能钥 匙。未来，随着AI与新材料的发展，传动结构将更智能、更高效，但经典原理永不过时。
