前沿动态 | 无人机用塑料零部件有哪些必检项目？

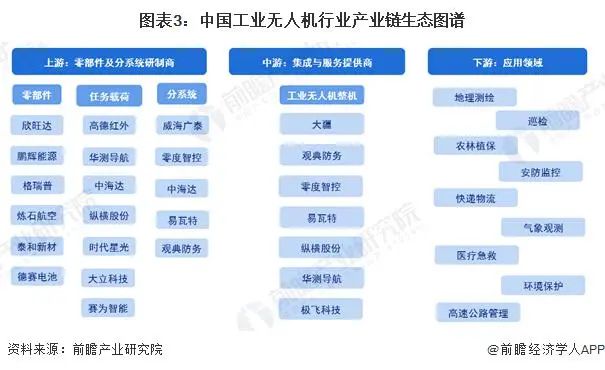

我国无人机市场规模逐年扩大。据统计，截止2022年我国无人机市场规模已达到 1065亿元，其中,民用无人机市场规模大约为979亿元;军用无人机市场规模大约为86亿元。2022年中国无人机注册数量为95.8万架；截至2022年底,全行业无人机拥有者注册用户70.0万个，其中,个人用户63.9万个，企业、事业、机关法人单位用户6.1万个。截至2022年底，全行业无人机有效驾驶员执照15.28万本。2022年，全年无人机累计飞行小时2067万小时,同比增长6.17%。无人机产业链逐渐完善，包括无人机研发、生产、销售、培训、维修等领域。上游环节主要包括无人机主机、发动机、传感器等关键部件的研发和生产；中游环节是无人机整机制造；下游环节为无人机应用服务，包括航拍、测绘、巡检、农业植保等。

由于应用领域和使用目的不同，在制造材料和机体结构等方面，无人机与常规载人机之间有着较大的差异。载人机在设计时候首先要考虑人的承载因素，对机体架构和材料承重安全性等都有相应的标准和要求。而无人机却不需要考虑人安全性能问题，可以在机体结构设计和制造材料上有更多的尝试和选择。而塑料在刚度、强度、抗震抗疲劳、热膨胀系数等方面都拥有更出色的表现，因此被作为目前无人机制造材料首选。



塑料在无人机上的应用部位



材料：碳纤维、ABS+PC、PC、EPP、6061-T6等；

特点：高韧性，高低温冲击不开裂；可电镀，易喷涂；高强度；高流动，易加工。

主体：PC+ABS

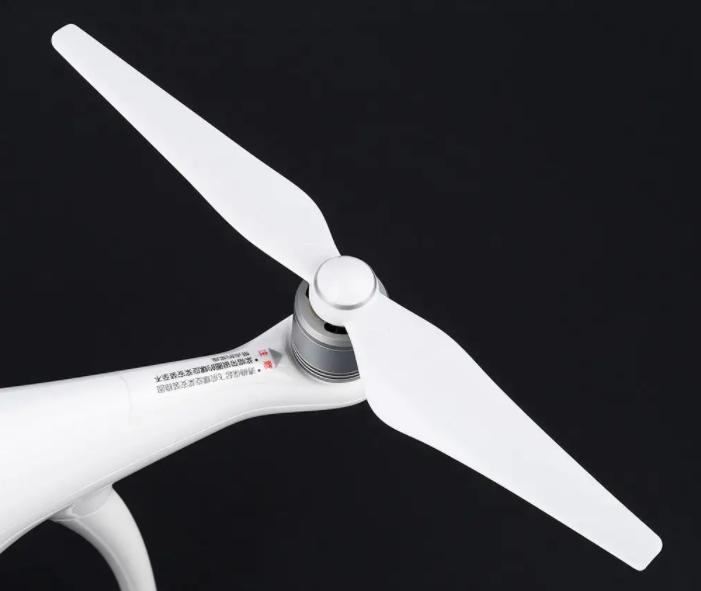

螺旋桨：PA6+GF (耐用, 低变形, 尺寸稳定)

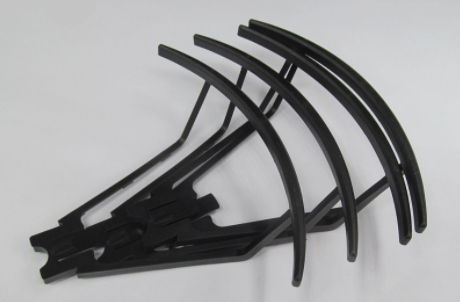

螺旋桨保护栏：PA6 (耐冲击, 耐用)

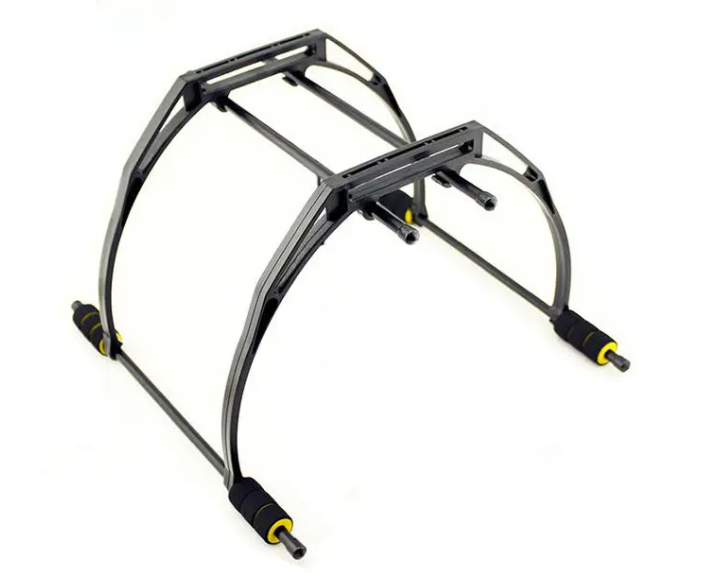

起降支撑：PA6, PA6+GF (支撑) / TPE (防滑)

内部密封件：TPE (低压缩变型比, 可与多种塑料接合)

马达齿轮：POM (低磨擦系数)

阻尼件：TPE (吸震)

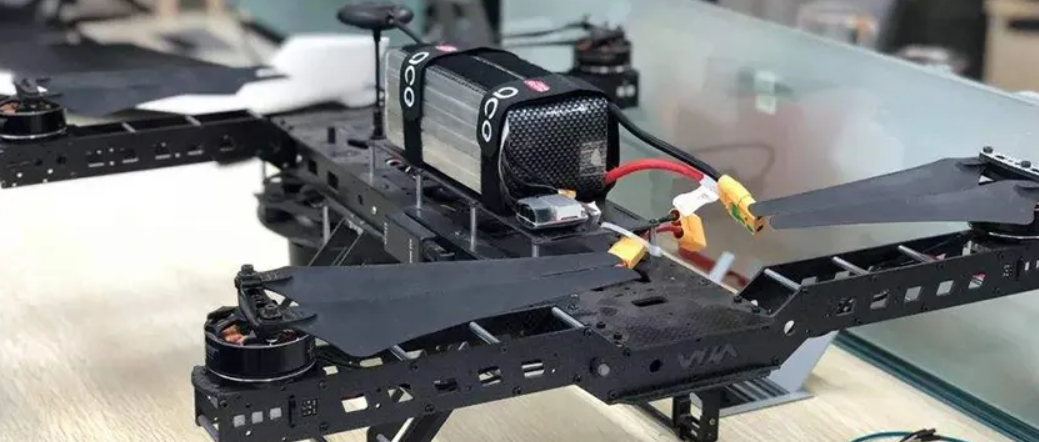

电池盒：PC (耐高温)

材料：PC、PC+GF、碳纤维、6061铝合金等；

特点：高强度、高模量；低翘曲；高韧性，可满足跌落测试；高流动，适合薄壁制件。

材料：PP等；

特点：高韧性，高空跌落不开裂；能有效吸收撞击能量；耐候性能好；易加工成型。

材料：碳纤维、PC、PA+GF等；

特点：高强度，高刚性；高流动易加工；耐磨性好。

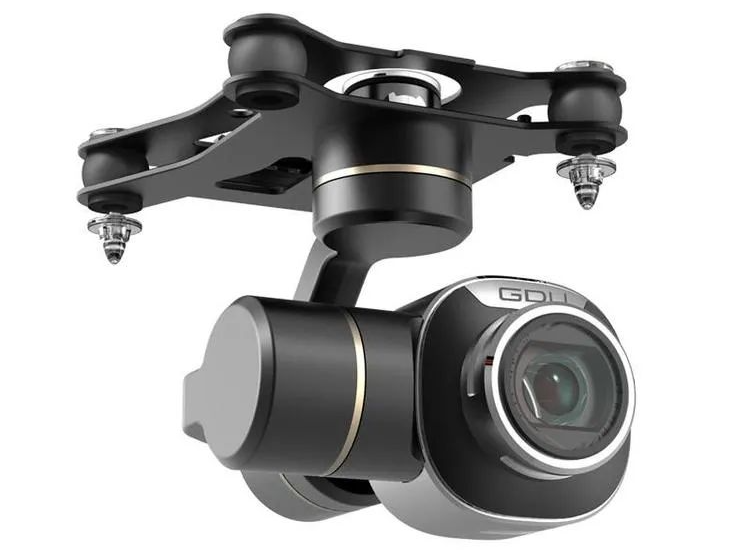

云台减震材料：硅胶、橡胶、柔软弹性要好，硬度一般要控制在30度以内；

云台结构材料：6061-6T等。

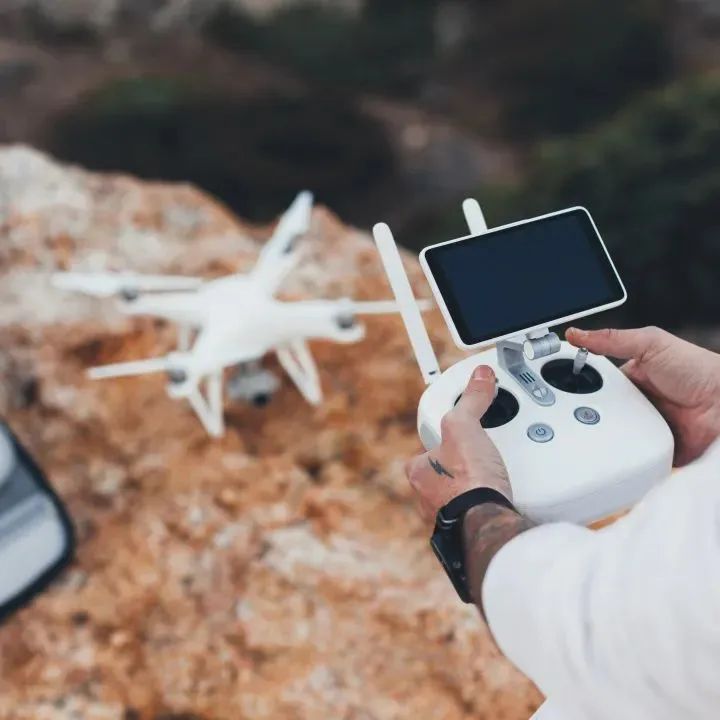

外壳：PC+ABS (*) (耐冲击，耐用)

显示屏面板：PC (*)，SAN (透明度)

控制杆：PA6+GF

手把位置：TPE (舒适手感，可与多种塑料接合)

按键：PC (*)，PBT

連接器：PBT (尺寸稳定)

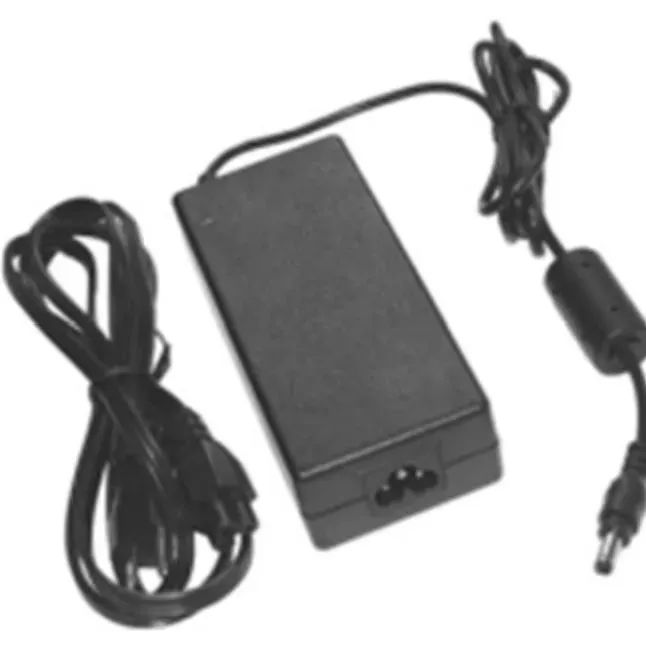

外壳：PC+ABS (阻燃)

Strain relief (SR) ：TPE，TPU (耐用)



无人机各塑料零部件常用检测项目及标准



• 飞行性能测试：包括最大飞行高度、最大续航时间、飞行半径、水平飞行速度等

• 结构与外观检查：检查无人机机身、机翼、螺旋桨等部件是否完好

• 电气系统检测：包括电池、电机、电子调速器、飞控等电气部件的工作状态

• 通讯系统检测：包括遥控接收与发送、数据传输功能的测试

• 导航系统检测：GPS、指南针、高度计等导航传感器的准确性和自动飞行功能的测试

• 载荷设备检测：如摄像头、红外热像仪、雷达等设备的性能指标测试

• 环境适应性检测：包括高温、低温、淋雨、湿热、振动、冲击等条件下的适应性

• 电磁兼容性检测：无人机及其组件的电磁干扰和抗干扰能力

• 安规检测：包括电击和能量危险的防护、冲击试验、棱缘和拐角处理等

• 信息安全检测：数据传输和隐私保护的相关要求

GB/T 38924.2-2020  民用轻小型无人机系统环境试验方法 第2部分: 低温试验  此项试验的目的是确定民用轻小型无人机系统对低温环境的耐受能力。确定无人机的低温贮存温度、低温工作温度。

GB/T 38924.3-2020  民用轻小型无人机系统环境试验方法 第3部分: 高温试验  此项试验的目的是确定民用轻小型无人机系统对高温环境的耐受能力。确定无人机的高温贮存温度、高温工作温度。

GB/T 38924.4-2020  民用轻小型无人机系统环境试验方法 第4部分: 温度和高度试验  此项试验的目的是确定民用轻小型无人机系统对温度和高度综合作用环境的耐受能力。也就是低温低气压试验、高温低气压试验。

GB/T 38924.5-2020  民用轻小型无人机系统环境试验方法 第5部分: 冲击试验  此项试验的目的是确认无人机是否能承受冲击环境的影响。包括飞行状态下的冲击试验、自由跌落试验。

GB/T 38924.6-2020  民用轻小型无人机系统环境试验方法 第6部分: 振动试验  此项试验的目的是针对运输和使用过程中可能会经历振动环境的无人机，确定这些无人机是否能承受振动环境的影响。包括随机振动试验、正弦振动试验、运输振动试验等。

GB/T 38924.7-2020  民用轻小型无人机系统环境试验方法 第7部分: 湿热试验  此项试验的目的是确定民用轻小型无人机系统耐受自然的或诱发的潮湿大气的能力。

GB/T 38924.8-2020  民用轻小型无人机系统环境试验方法 第8部分: 盐雾试验  此项试验的目的是确定无人机系统长期暴露在盐雾大气中或在正常使用中耐受盐雾大气的能力。

GB/T 38924.9-2020  民用轻小型无人机系统环境试验方法 第9部分: 防水性试验  此项试验的目的是针对可能会受到雨水喷淋的民用轻小型无人机系统 ， 以此确定无人机系统是否能经受住喷洒或滴落到其表面上的雨水环境的影响 。

GB/T 38924.10-2020  民用轻小型无人机系统环境试验方法 第10部分: 砂尘试验  此项试验的目的是针对使用过程中可能会受到砂尘环境影响的民用轻小型无人机系统，以此来确定无人机系统对以适中速度运动的风或气流所携带的砂尘环境的耐受能力。

GB/T 38909-2020  民用轻小型无人机系统电磁兼容性要求与试验方法  试验项目包括：辐射发射、传导发射、工频磁场抗扰度、辐射抗扰度、静电放电抗扰度、传导抗扰度、电快速瞬变脉冲群抗扰度、浪涌冲击抗扰度、电压暂降和短时中断抗扰度等等。

GB/T 38058-2019  民用多旋翼无人机系统试验方法  同样包括高低温、淋雨、湿热、振动、冲击、电磁兼容性等检测项目。
