血管瓣膜开闭Comsol仿真应用价值场景及步骤

11月前浏览715

血管瓣膜开闭 COMSOL 仿真，是借助COMSOL Multiphysics这款多物理场耦合仿真软件，对人体血管瓣膜（如心脏二尖瓣、主动脉瓣等）在生理或病理状态下的开启、关闭动态过程，以及瓣膜与周围血流、血管壁之间的相互作用进行虚拟数值模拟的技术手段。

血管瓣膜 COMSOL 仿真.png

其核心是通过构建与真实血管瓣膜结构、材料属性、生理环境（如血流动力学特性）高度匹配的数学模型，整合 “流体流动”（模拟血液的流动状态，如流速、压力分布、回流情况）、“固体力学”（模拟瓣膜的弹性变形、应力分布、疲劳特性）、“动网格”（应对瓣膜开闭时的结构运动与网格动态调整）等多物理场，在计算机中复现瓣膜从受血流冲击打开、维持开放状态让血液正向输送，到血流压力变化后闭合、阻止血液反流的完整动态过程，并通过数值计算输出瓣膜运动轨迹、血流场分布、瓣膜材料应力应变、血管壁受力等关键数据，为后续分析提供量化依据。

一、仿真应用价值

简单来说，它相当于在计算机里搭建了一个 “虚拟血管瓣膜实验室”，无需依赖真实的生物样本或物理实验装置，就能直观、精准地观察和分析瓣膜的工作机制、潜在问题（如瓣膜关闭不全导致的反流、材料过度受力引发的损伤等），是连接基础医学研究、医疗器械研发与临床应用的重要工具。

血管瓣膜开闭comsol仿真仿真价值巨大，研究人员可以通过模拟血管瓣膜的开闭过程，能够分析瓣膜周围的血流模式、回流情况以及瓣膜材料中的应力和疲劳等。例如，研究发现瓣膜根部存在较高应力，医疗器械研发人员可据此识别潜在问题，改进人工心脏瓣膜的设计，提高其性能和使用寿命。

此外，我们还可以帮助医学研究人员深入了解血管瓣膜疾病的发生发展机制，如瓣膜无法正常运作时对血流动力学的影响，为疾病的诊断和治疗提供理论支持。这些创新，相较于传统的实验方法，COMSOL 仿真可以在计算机上进行虚拟实验，减少了对实际实验样本和昂贵实验设备的需求，降低了研究成本和时间。

一、应用场景有哪些

目前，血管瓣膜开闭comsol仿真在心脏瓣膜研究饭方面，可用于模拟心脏内四个瓣膜的开闭过程，分析其在正常生理状态和疾病状态下的行为，如风湿性心脏病、先天性心脏病等导致的瓣膜病变。还可以评估不同治疗方案对血管瓣膜开闭功能的影响，如瓣膜修复手术、置换手术等，为临床治疗提供参考。特别在人工血管瓣膜、心脏支架等医疗器械的研发过程中，通过仿真优化产品设计，提高医疗器械的安全性和有效性。

二、comsol仿真的详细步骤

1、选择物理场接口：打开 COMSOL 软件，点击 “Model Wizard” 创建新模型，根据研究问题选择 “Fluid Flow”（流体流动）和 “Solid Mechanics”（固体力学）等物理场接口，用于模拟血流和瓣膜的相互作用。

2、建立几何模型：可以通过 COMSOL 的图形界面绘制简单的血管瓣膜几何结构，也可导入由医学影像（如 CT、MRI）数据重构的三维几何模型，如利用 Mimics 软件对 CT 图像数据进行分割，再通过逆向建模软件 Geomagic Studio 等得到带瓣血管的几何模型，最后导入 COMSOL 中。

3、定义物理属性和材料：定义血流的物理属性，如密度、粘度等，以及血管瓣膜的材料属性，如弹性模量、泊松比等，对于非线性材料行为，需准确设置相应的本构关系。

4、设置边界条件和初始条件：设定血管入口和出口的边界条件，如脉动速度、脉动压力等，同时设置瓣膜与血管壁的连接方式为固定约束等，初始条件可设置为瓣膜处于关闭状态，血流速度为 0 等。

5、网格划分：对几何模型进行网格划分，对于血管瓣膜等复杂结构，可采用非结构化网格，在模型边界添加边界层网格以保证计算精度，同时为避免瓣膜开闭过程中网格过度变形，需使用 COMSOL 中的高级网格控制功能，如动网格、自动重新划分网格等。

6、选择求解器并求解：根据仿真类型选择合适的求解器，如稳态求解器或瞬态求解器，设置好求解器参数后，点击 “Solve” 按钮开始求解。

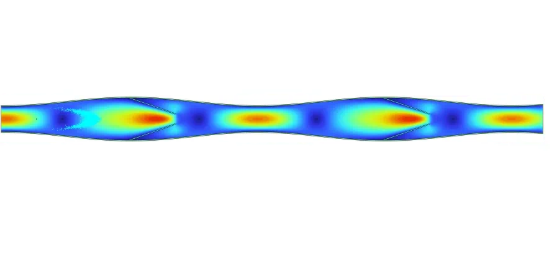

7、结果分析与验证：对求解结果进行分析，如观察瓣膜的开闭过程、血流速度分布、瓣膜应力分布等，同时可通过与实验数据或临床观察结果进行对比，验证仿真模型的准确性。
