首页/文章/ 详情

接触(Contact)与摩擦行为(Friction Behavior)的机理与应用

9月前浏览241

文一:



如何在生物材料中选择离散或连续的界面以实现强度-韧性的权衡

摘要:

许多生物材料,如珍珠层、骨骼和龟壳角质层,能够成功地实现强度和韧性之间的权衡,这归因于软硬相形成的堆叠微观结构。然而,在这些生物材料中,一些生物材料的软相形成界面是连续的,而一些则是离散的。本文建立了一个考虑弹塑性离散界面的剪切滞后模型,揭示了不同生物材料中两种界面的选择机制,从而解决了强度和韧性之间的权衡问题。基于剪切滞后模型,对于任意数量的界面结合段的一般情况,获得了硬界面相中的应力和位移以及软界面相中的剪切应力的理论解。进一步获得了代表体积单元(RVE)的有效应力和有效应变之间的关系,从而可以分析交错生物复合材料的强度和韧性。进一步进行基于3D打印样本的相应实验以验证理论预测。研究发现,当硬相和软相具有相当的机械性能时,如龟壳角质层中的机械性能,界面保证了高的载荷传递效率,从而在血小板中产生极限应力,而其离散分布导致界面剪切应力水平高于连续结合界面。这种材料-结构的共同作用导致了硬相断裂和软相失效的混合损伤模式,从而导致了极好的强度-韧性折衷。然而,如果两相的机械性能显著不同,如珍珠质材料或骨骼中的机械性能,则离散界面应导致界面失效的独特损伤模式和硬相的低利用效率。相反,在这种情况下,连续的界面更有利于在强度和韧性之间取得平衡。所有结果表明,生物材料基于软硬相力学性能的差异,选择不同的界面结构来满足强度和韧性匹配的要求。这种选择机制为具有良好强韧性匹配的人造复合材料的优化设计提供了直接参考。

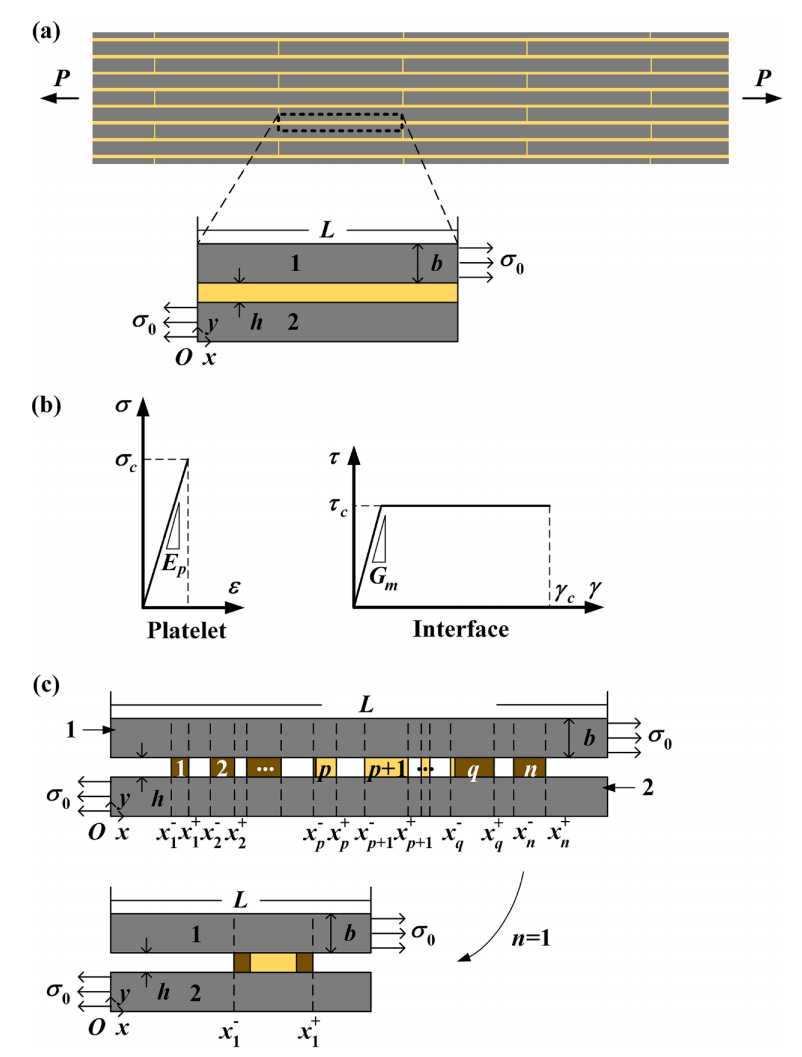

图:考虑离散界面的剪切滞后模型。(a) 交错组合的示意图和代表性单元的选择;(b) 脆性薄片和弹塑性界面层的应力-应变本构关系;(c) 在晶胞中通过离散的界面片段结合的两个血小板(n=1的特殊情况对应于部分结合的界面)。

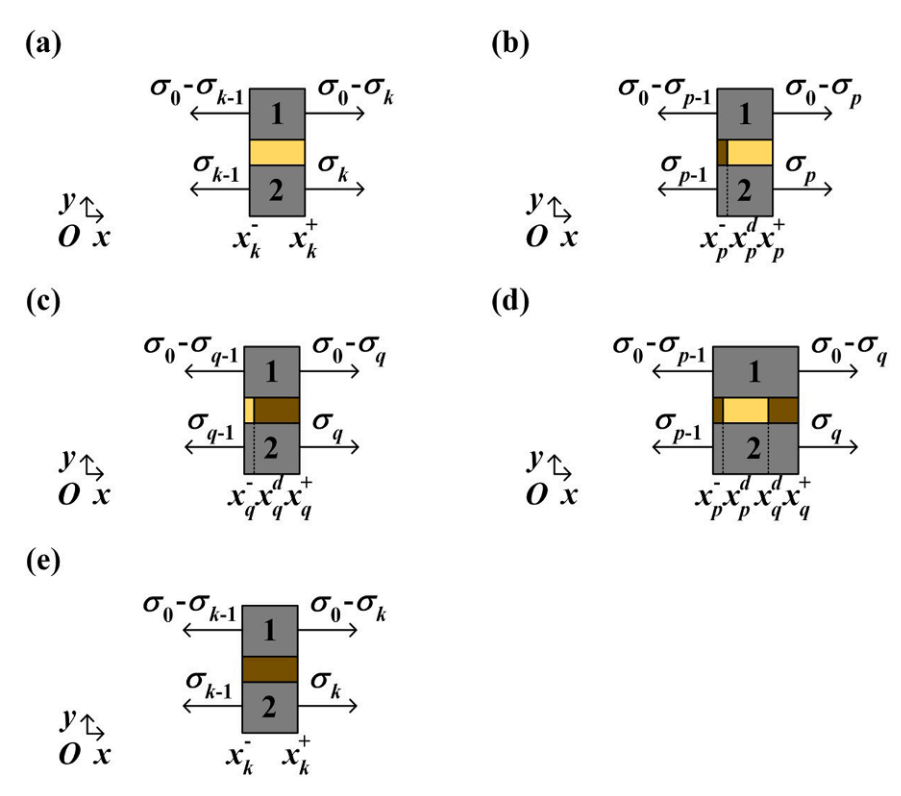

图:在RVE中的(a)纯弹性界面段、(b)左部分屈服界面段(k=p)、(c)右部分屈服界面片段(k=q)、(d)仅一个部分屈服界面区段(p=q)和(e)完全屈服界面区段结合的血小板元件的力平衡示意图。

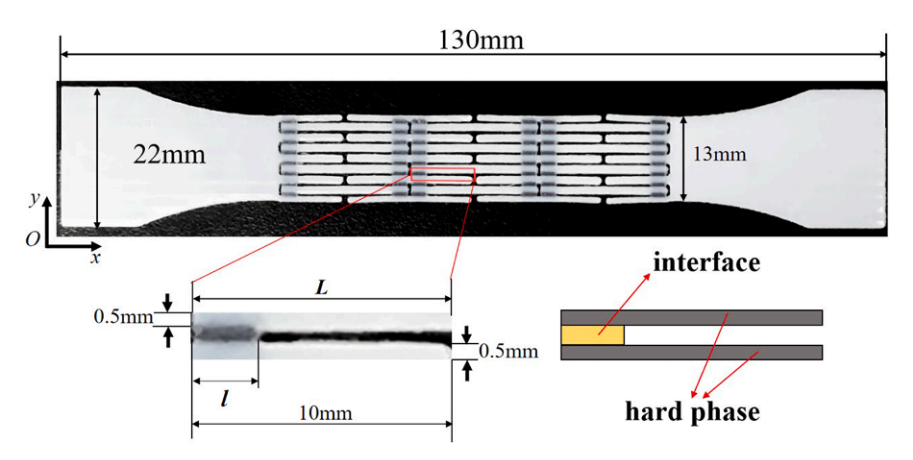

图:具有部分粘结界面的3D 打印复合材料样品。

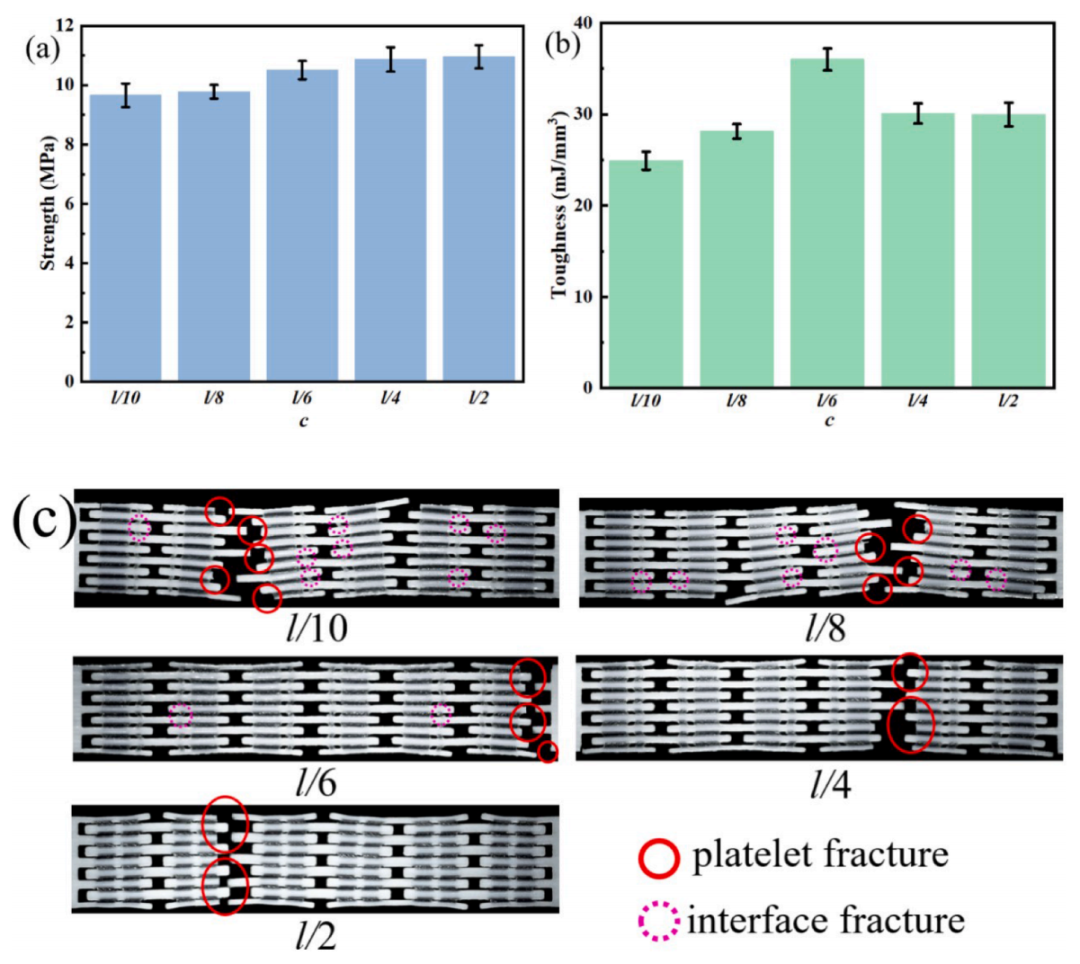

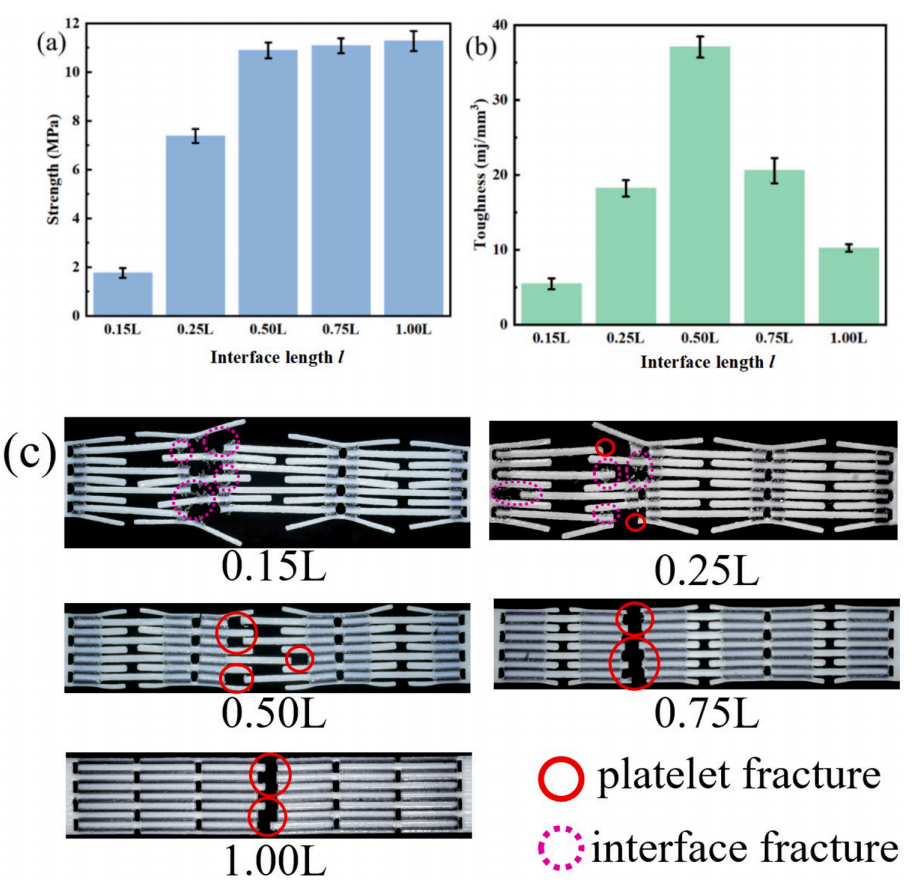

图:(a)复合强度、(b)复合韧性和(c)不同粘结长度部分粘结界面微观损伤模式的实验结果。硬相和软相具有相当的力学性能(弹性模量比为5:2,强度比为2:1)。



图:(a)复合强度,(b)复合韧性和(c)离散粘结界面情况下的微观损伤模式的实验结果与不同长度的右手段。硬相和软相具有相当的力学性能。

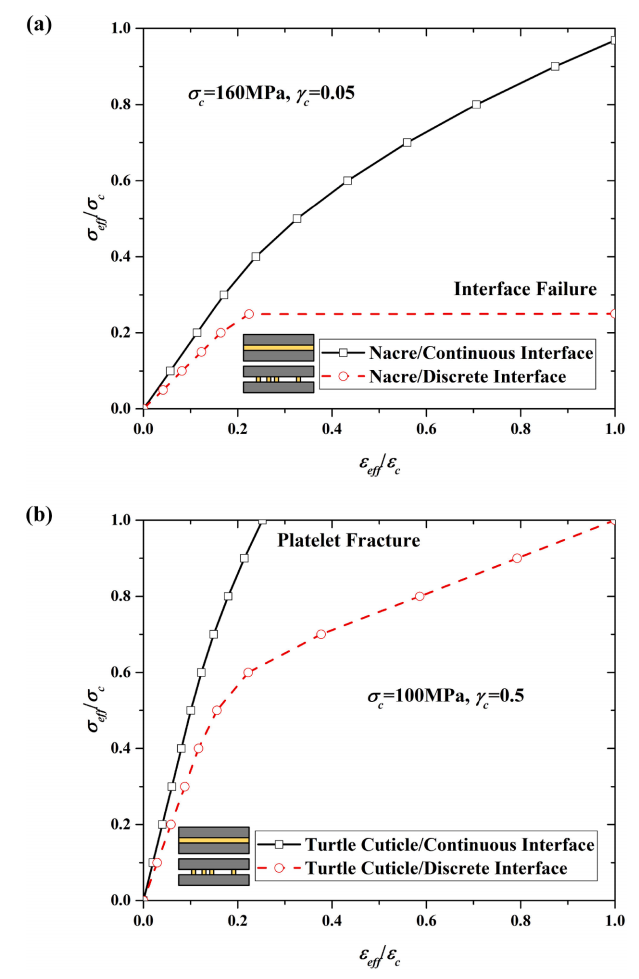

图:界面结构对真实生物材料力学性能的影响。(a) 研究了具有连续界面和离散界面的珍珠层交错复合材料的拉伸应力-应变关系;(b) 具有连续和离散界面的龟壳类角质层交错复合材料的拉伸应力-应变关系。

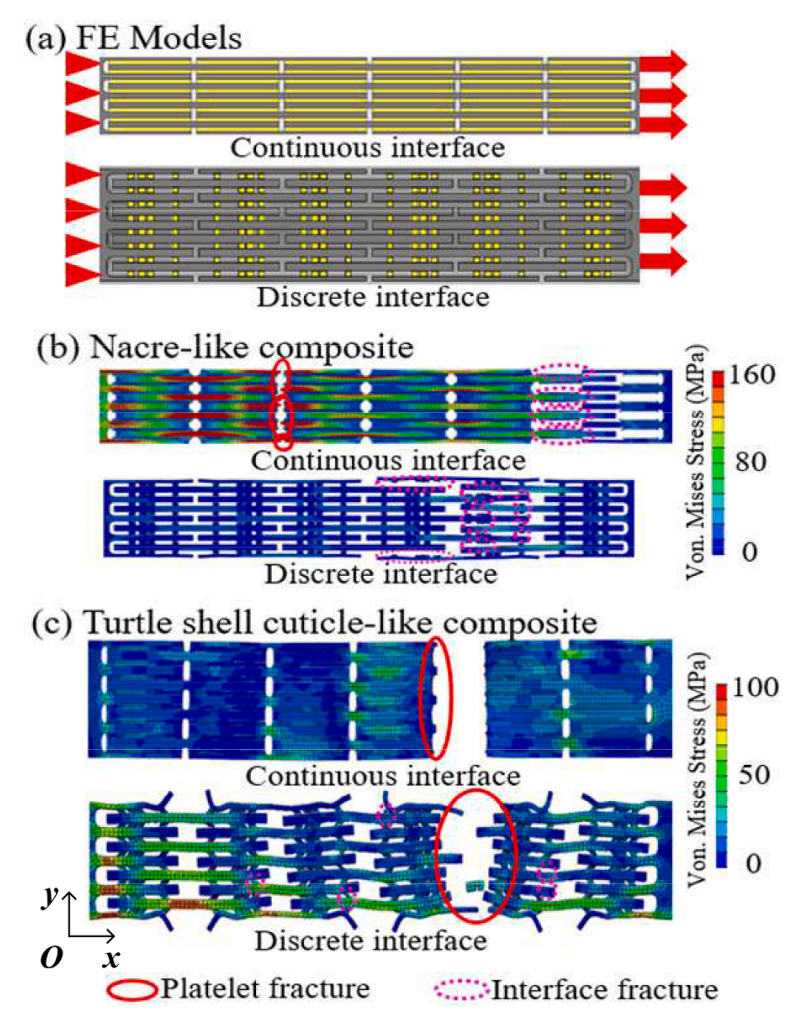

图:珍珠层状和龟壳角质层状复合材料的有限元模拟。(a) 具有离散和连续界面的有限元模型;(b) 具有离散界面和连续界面的珍珠层状复合材料的微观损伤模式;(c) 具有连续界面和离散界面的龟壳角质层状复合材料的微观损伤模式。

文二:



多尺度表面粗糙度对裂缝渗透率的影响

摘要:

我们通过直接的数值模拟系统地研究了表面粗糙度在粗糙裂缝中流体流动中的作用。首先生成不同相对粗糙度的随机粗糙分形曲面,然后利用小波分析方法对粗糙分形曲面进行分解。在水平层过程中对不同频率的地表拓扑信息进行滤波,大尺度波度基本保持不变。为了探索表面粗糙度在不同长度尺度范围内的影响,我们对不同流动条件和裂缝间距下的每个近似水平进行了模拟。研究结果揭示了不同尺度下相对粗糙度和粗糙度细节对涡流形成过程中惯性引起的非线性流动行为的影响。我们进一步提出了一个误差指标来描述在地表剖面描述中由有限分辨率引起的渗透率的相对误差。我们的分析表明,在不同的近似水平和相对粗糙度下,表面渗透率的相对误差可以很好地用所提出的指标来描述宽范围的流动条件和裂缝孔径。这项研究提供了多尺度粗糙度在粗糙裂隙流体流动中的作用的见解。

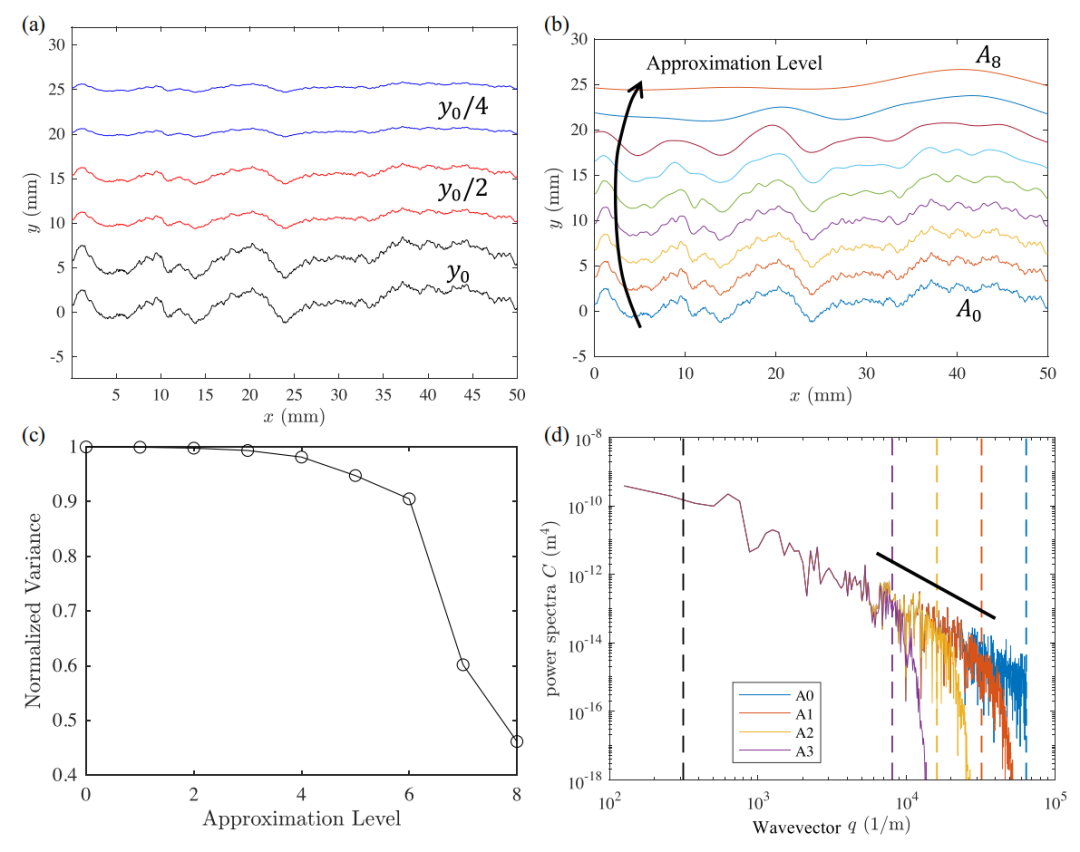

图:表面轮廓的特征。

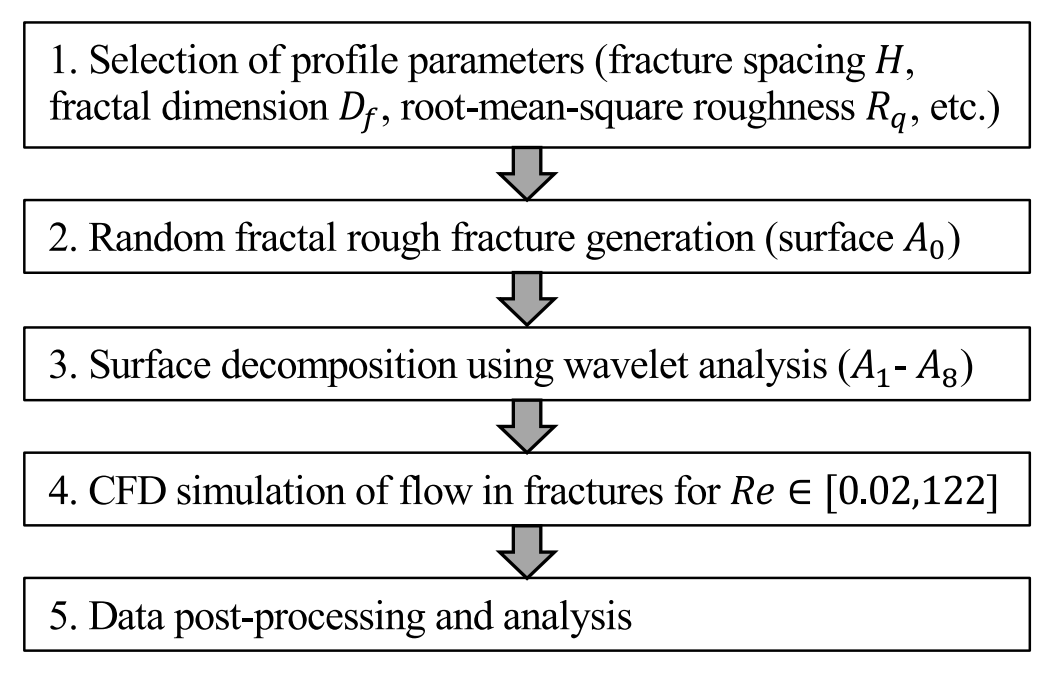

图:这项工作中关键步骤的流程图。

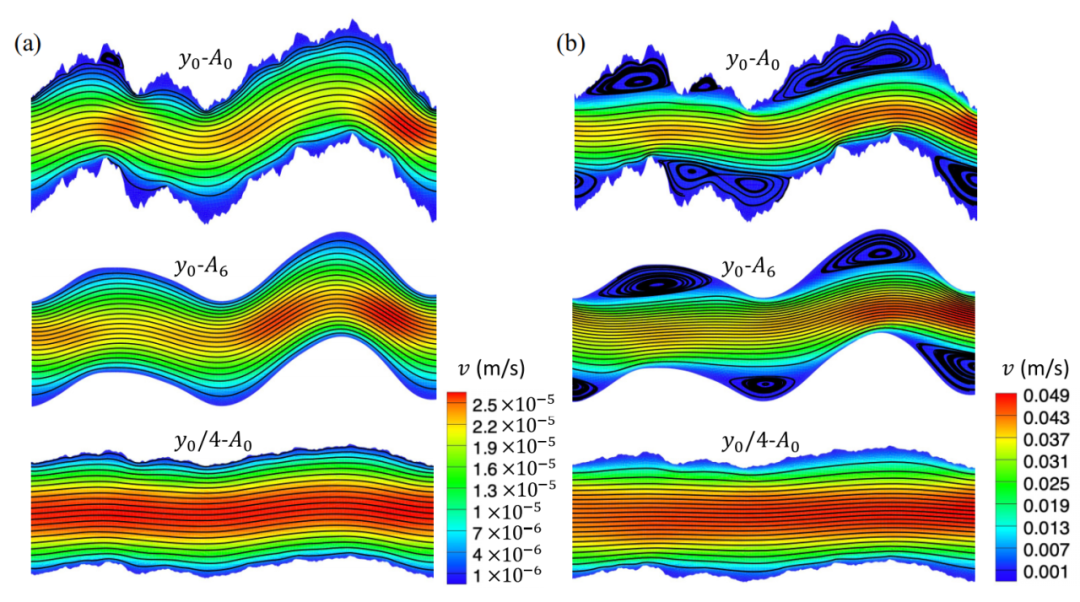

图:不同表面剖面的速度场。为了清楚起见,只显示了模拟域的一个子域。颜色条显示速度大小。实线表示流线。

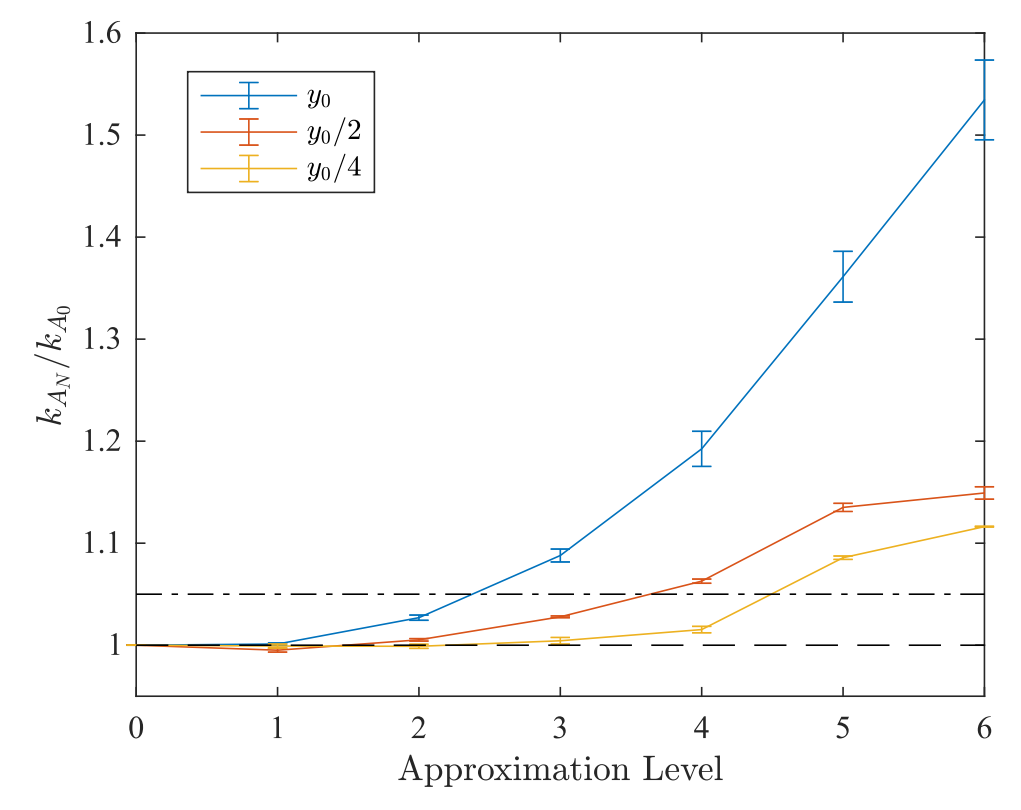

图:不同近似水平下的表观渗透率由相应表面的渗透率归一化而非近似。

文三:



压电材料振动诱导的纳米摩擦调制

摘要:

机械振动作为固体/液体润滑剂的一种替代应用,已成为在宏观尺度上调节摩擦的有效手段。最近,原子力显微镜(AFM)实验和模型模拟也表明,尽管通常需要额外的外部振动源来激励系统,但纳米级接触界面也具有类似的振动诱导的减摩效果。在这里,通过沿着接触界面引入压电薄膜,我们证明了当施加交流(AC)电压时,通过导电AFM探针测量的摩擦可以显著降低(超过70%)。这种实时摩擦调制是由于源自固有逆压电效应的局部纳米级振动而实现的,并且适用于各种材料组合。借助Prandtl–Tomlinson(P–T)摩擦模型的分析,我们的实验结果表明,振动振幅与滑动能量波纹扰动的相对因子之间存在近似线性的相关性。这项工作为实现小规模界面的主动摩擦调制提供了一种可行的策略,而不需要额外的振动源或可能对设备功能产生不利影响的全局激励。

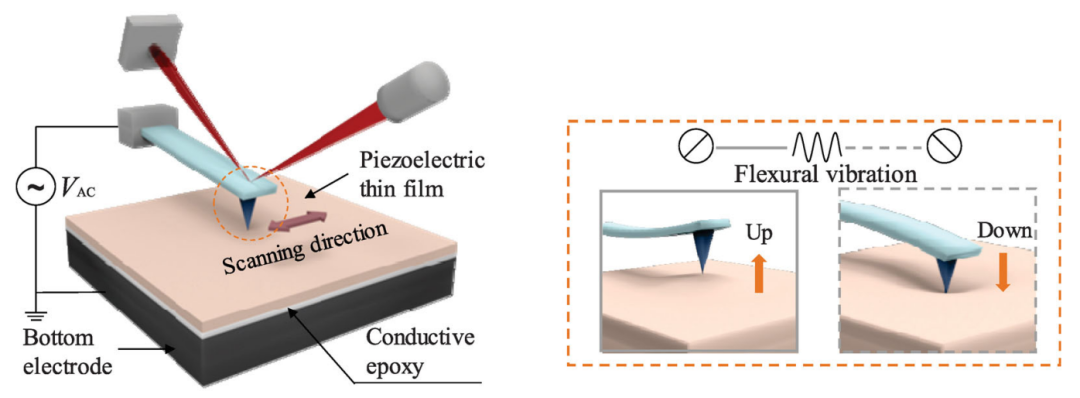

图:显示了在由压电薄膜的反压电效应引起的振动驱动下进行摩擦测量的实验装置的示意图。

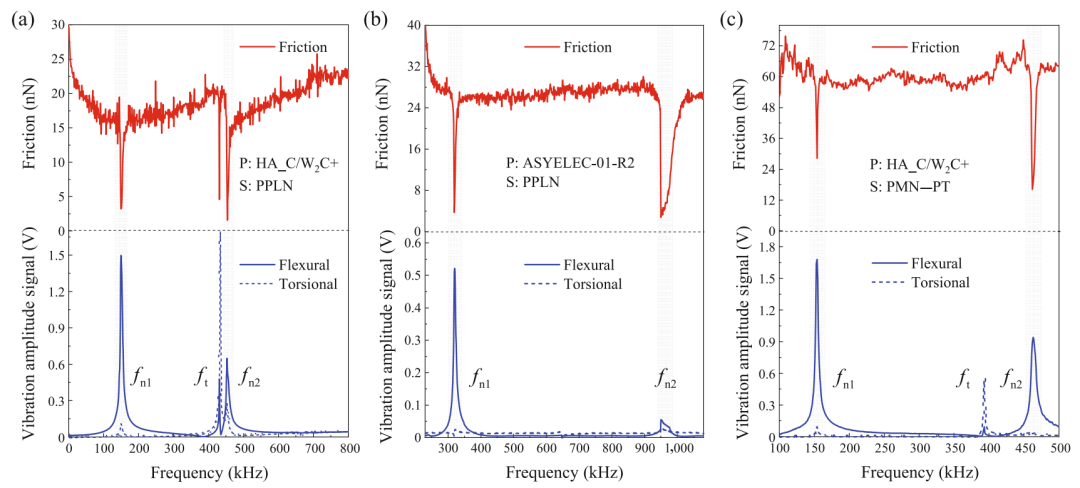

图:摩擦和振动振幅信号随驱动频率的变化。

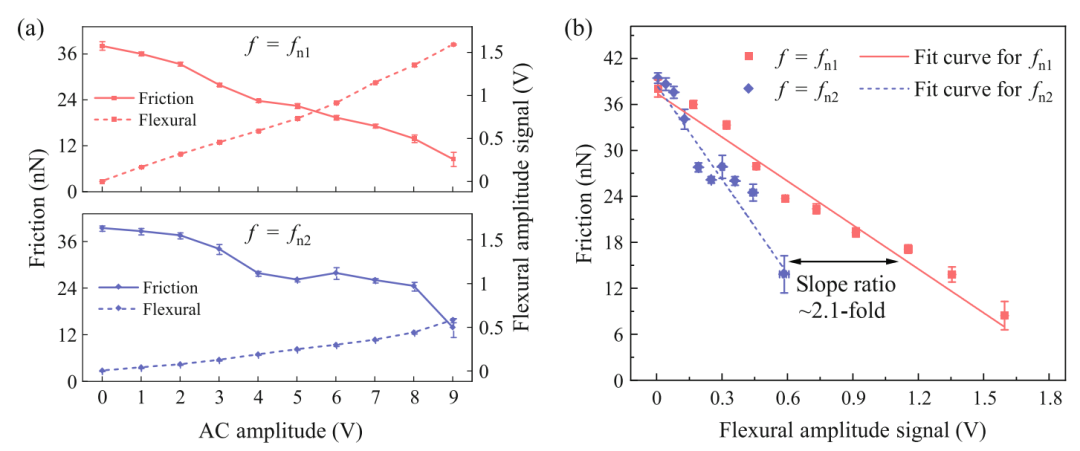

图:(a) 在一阶弯曲共振和二阶弯曲共振时,摩擦和弯曲振幅信号随驱动电压振幅的变化,误差条表示在相同偏压下重复扫描期间信号的标准偏差;以及(b)在一阶和二阶弯曲共振处的摩擦与弯曲振动振幅的关系信号。

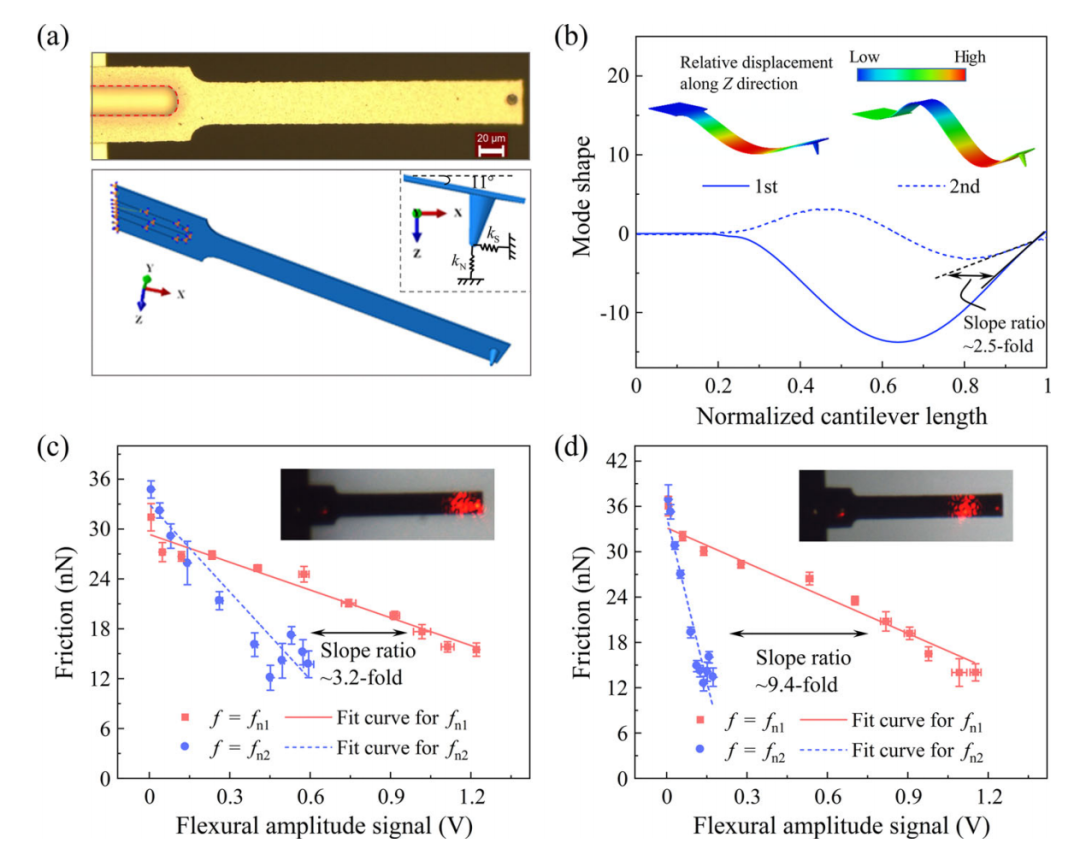

图:微悬臂梁振动模式的有限元模拟和进一步的实验验证。(a) AFM探针的光学图像(上面板)和模拟中使用的FEM模型(下面板);(b) 一阶(实线)和二阶(虚线)弯曲模式的计算形状;以及(c,d)当激光点(c)靠近边缘或(d)有意向基底移动时,使用新探针在一阶和二阶弯曲共振处的摩擦与弯曲振幅信号,插图是显示不同测量期间激光点位置的光学图像,误差条表示数据的标准偏差。

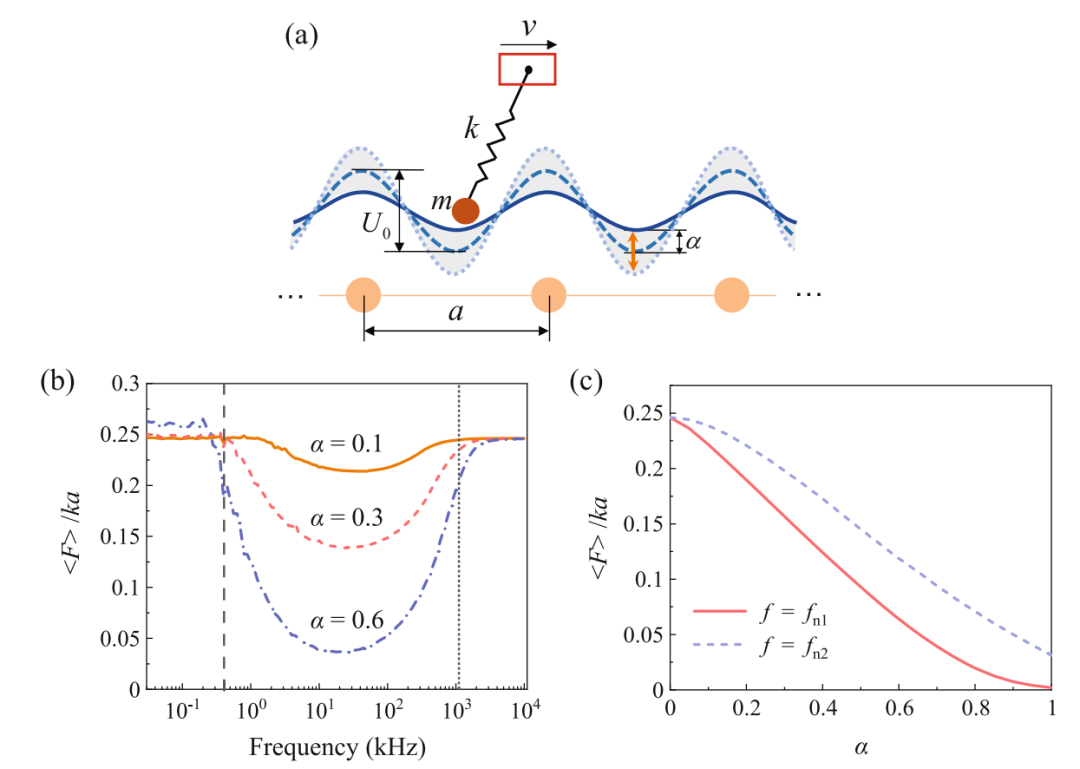

图:使用P–T摩擦模型的数值模拟。(a) 示意图显示了一维P–T模型,该模型由于平面外外部驱动而具有扰动能量波纹;(b) 作为针对不同相对扰动振幅计算的致动频率的函数的平均摩擦;以及(c)作为在两个谐振频率下计算的相对扰动幅度的函数的平均摩擦。

文四:



单晶纳米划痕中的摩擦磨损:附着力和塑性的影响

摘要:

摩擦和磨损是两种主要的摩擦学行为,对于不同性质的接触表面来说,这两种行为截然不同。传统的研究通常集中在特定的材料(例如,铜或铁)上,使得摩擦学结果不适用于其他接触系统。在本文中,我们使用一组以粗粒电位为特征的虚拟材料,通过在原子光滑表面上刮擦刚性尖端,研究了界面附着力和材料塑性对摩擦和磨损的影响。由于粘附力和塑性对纳米划痕过程的综合影响,揭示了以下发现:(1)对于界面粘附力主导摩擦的浅接触,随着粘附力增加到临界值,摩擦系数和磨损率都会增加。对于塑性占主导地位的深度接触,摩擦系数和磨损率的变化随着附着力的变化而受到限制。(2) 对于弱界面粘附和强界面粘附,摩擦系数对划痕深度表现出不同的依赖性,而磨损率随着划痕深度的增加而变高。(3) 随着材料硬度的增加,浅接触和深接触的摩擦系数和磨损率都会降低。

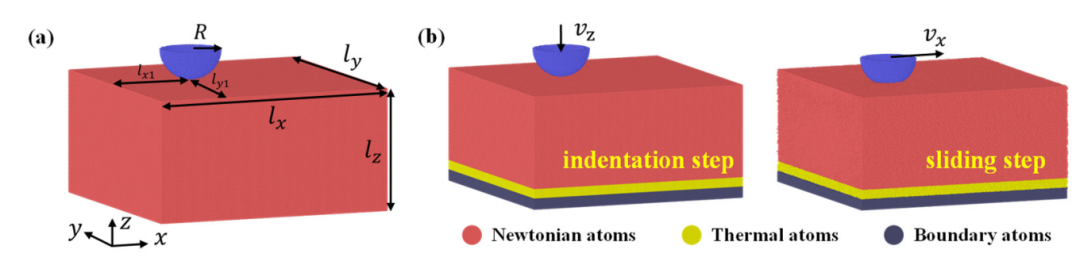

图:(a)纳米划痕模型的几何形状。(b)划痕过程的两步加载。

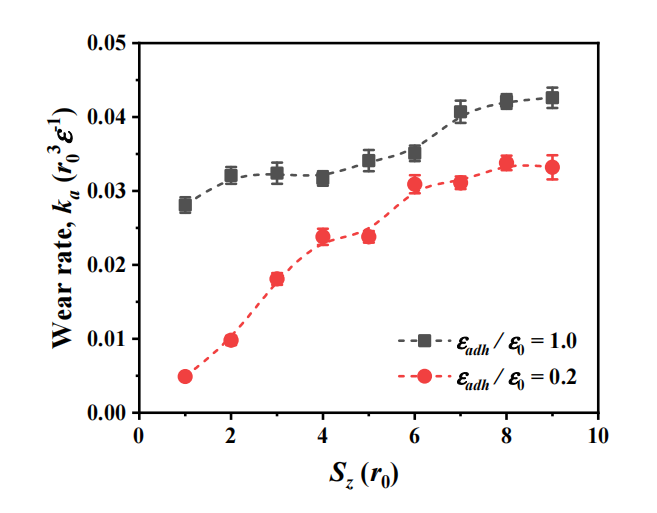

图:不同划痕深度下两种附着力的磨损率

文五:



考虑棘轮效应的高速铁路道岔三维滚动接触有限元分析

摘要:

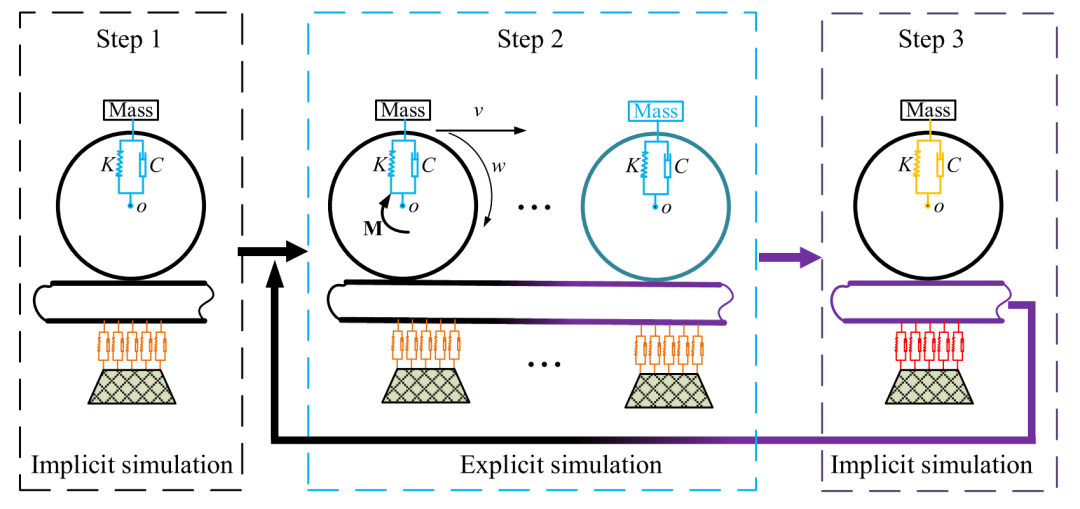

本文介绍了一个车轮-道岔-轨枕系统的三维有限元模型,其中包含一个循环本构模型,该模型准确地捕捉了轨道钢在循环载荷下的非线性硬化行为。同时,采用隐显混合有限元方法研究了道岔的瞬态滚动接触特性。通过动力学分析,研究了在不同过岔速度和循环次数下,道岔的瞬态滚动接触状态、道岔的应力应变响应以及轮轨力。研究发现,在轮对跨越过程中,基本轨上的接触应力保持相对稳定,翼轨和长心轨出现多点接触,长心轨表面的接触应力更为显著。在同一循环中,随着交叉速度的增加,长尖轨面上的接触应力逐渐上升。在相同的交叉速度下,随着循环次数的增加,轮对与长心轨的接触位置逐渐向后移动,接触位置的顶部宽度逐渐扩大。同时,车轮中心垂直位移的波动范围减小,轮缘远离长心轨。此外,在钢轨上观察到棘轮应变的逐渐累积,并且长尖轨上的棘轮应变显著超过基本轨上的。研究结果将有助于为长心轨临界截面轮廓的优化设计提供参考,对道岔的维护和维修具有指导意义。

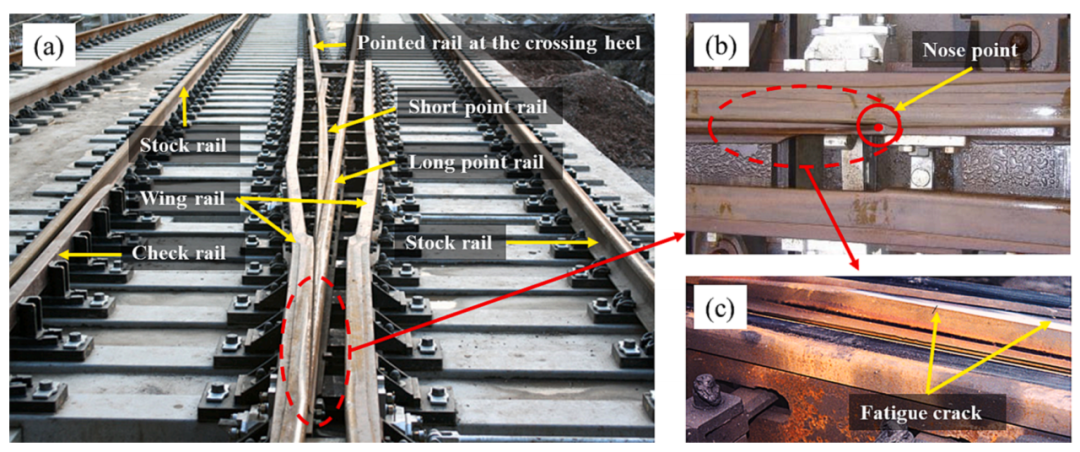

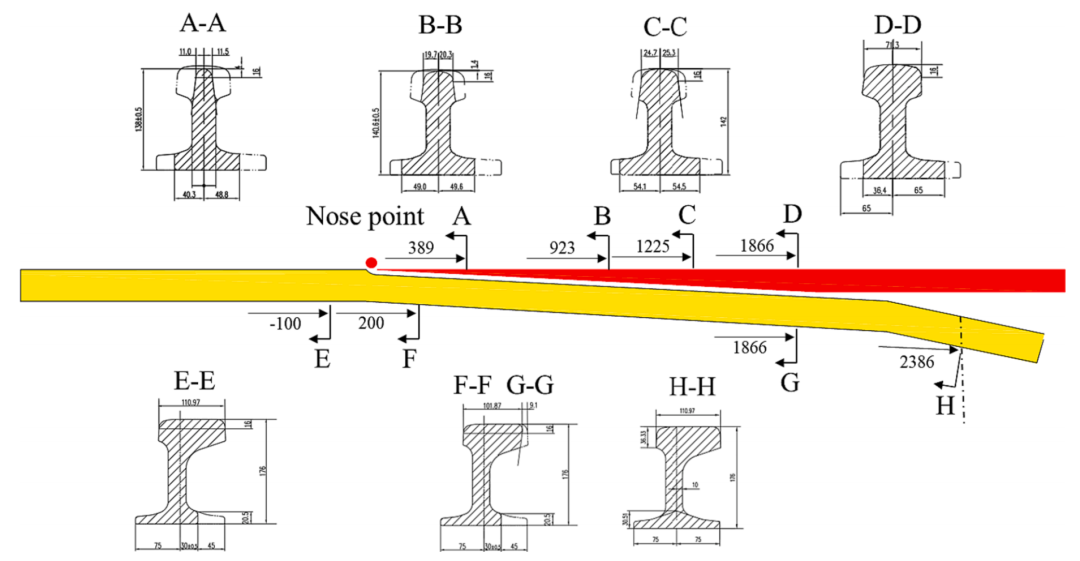

图:高速道岔示意图: (a)道岔的结构; (b)一个选定道岔; (c)(b)在使用七个月后出现裂缝的道岔。



图:关键截面示意图。

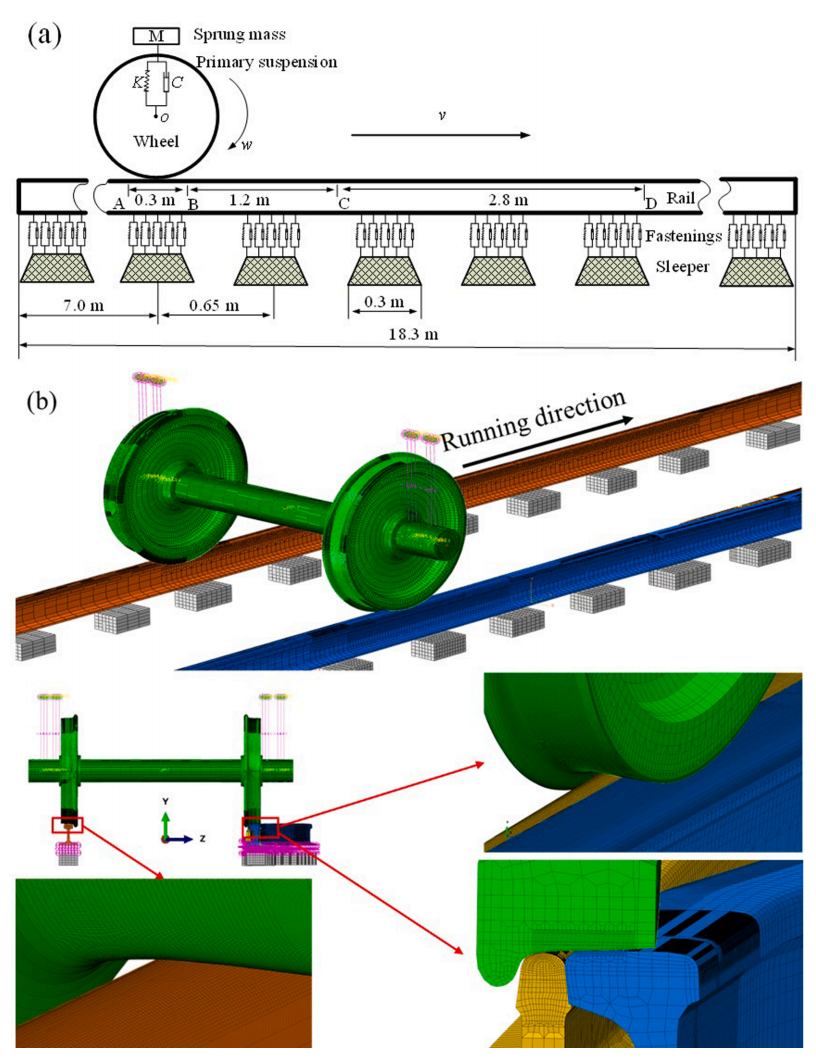

图:轮对道岔轨枕三维有限元模型:(a)结构图;(b) 三维有限元模型。

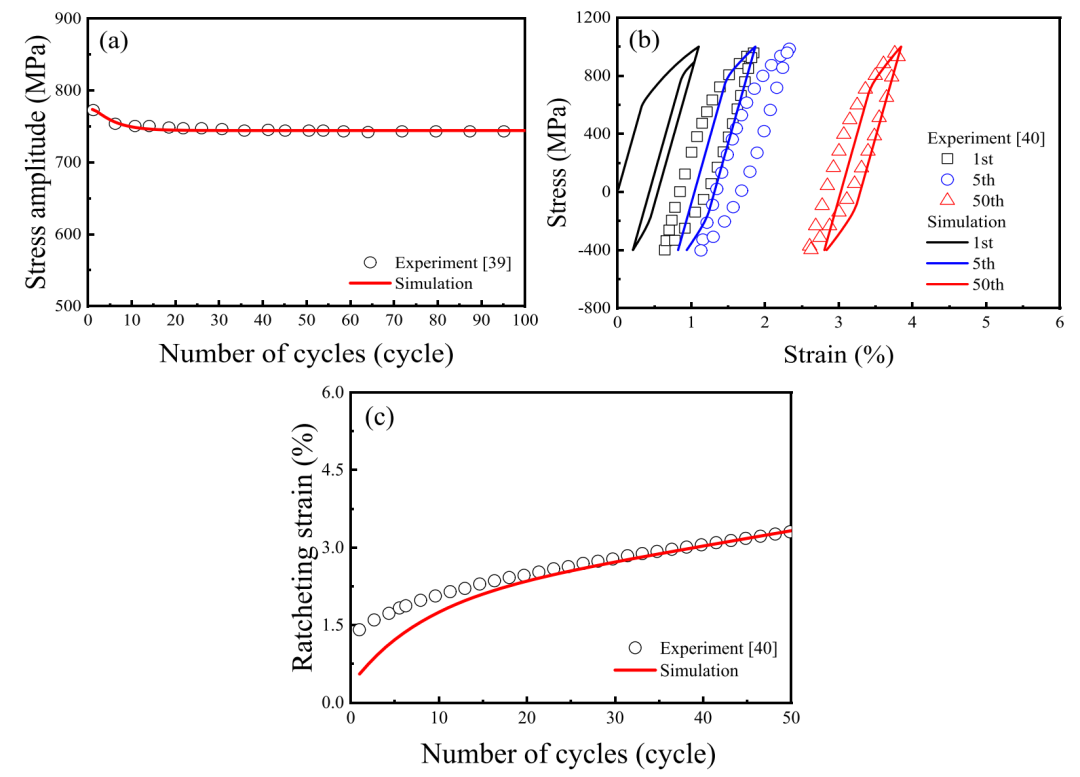

图:U71Mn热处理钢轨钢的模拟和实验结果:(a)应变循环下应力幅值随循环次数的演变曲线;(b)应力循环(300±700 MPa)下的循环应力-应变曲线;(c) 应力循环(300±700MPa)下棘轮应变随循环次数的演变曲线。



图:循环滚动载荷示意图。

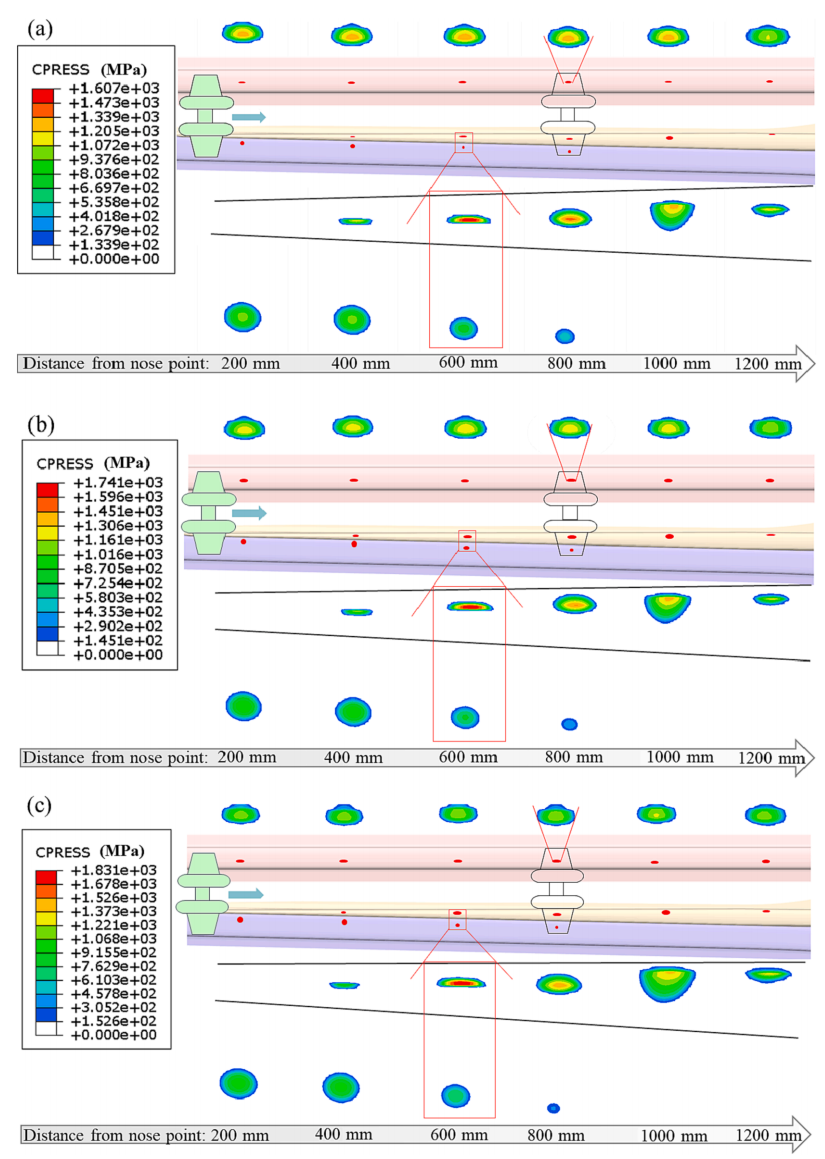

图:翼轨、长心轨和基本轨在不同穿越速度下的接触应力等值线:(a)200km/h;(b) 250公里/小时;(c) 300公里/小时;(d) 350公里/小时。

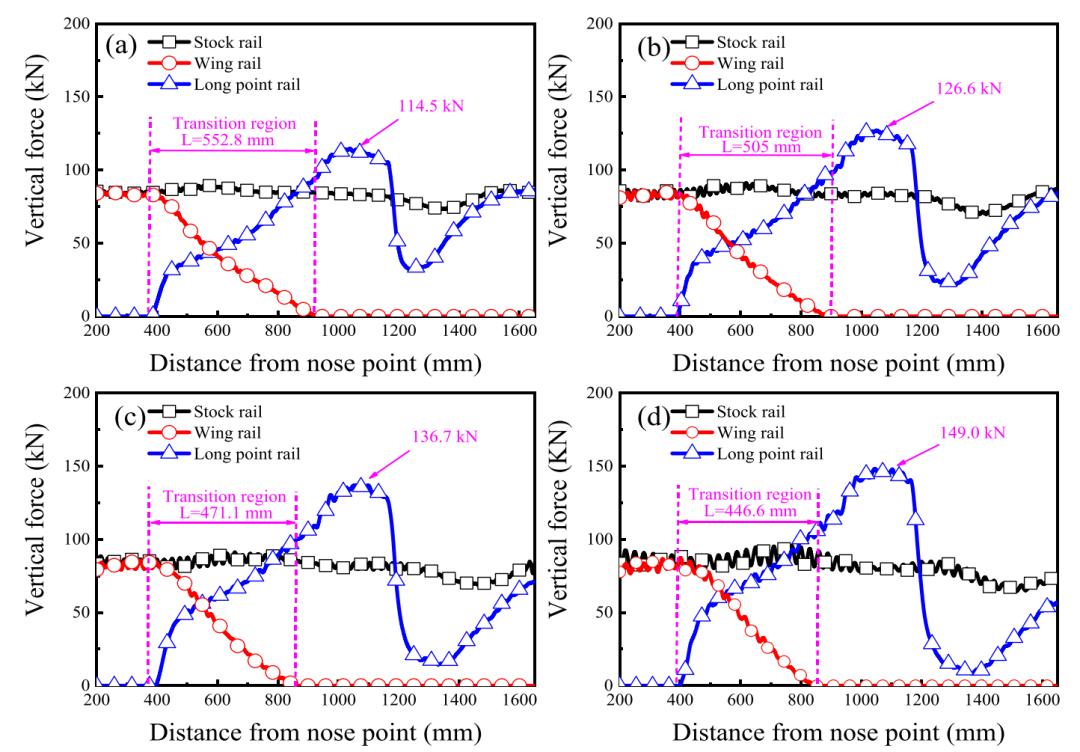

图:不同交叉速度下垂直轮轨力的响应:(a)200 km/h;(b) 250公里/小时;(c) 300公里/小时;(d) 350公里/小时。



图:不同速度下车轮中心位移的变化: (a)垂直位移; (b)横向位移。

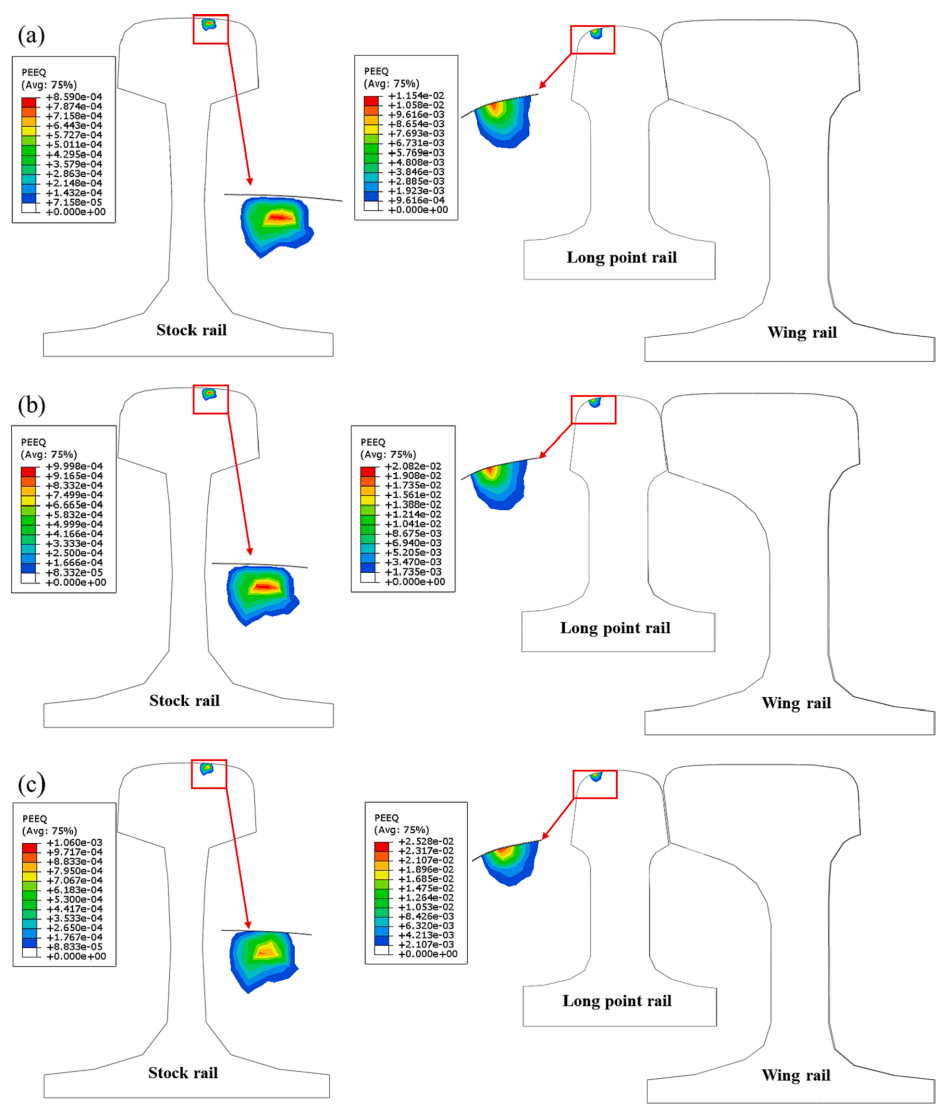

图:在250 km/h的交叉速度下,不同循环的长心轨和基本轨上危险截面的等效塑性应变轮廓:(a)第一循环;(b) 第三周期;(c) 第五个周期。

来源:STEM与计算机方法
ACT振动断裂复合材料非线性光学理论自动驾驶材料多尺度数字孪生人工智能
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-11-01
最近编辑:9月前
江野
博士 等春风得意,等时间嘉许。
获赞 58粉丝 96文章 153课程 0
点赞
收藏
作者推荐

断裂准则、极限振动、PINN驱动的结构完整性、断裂路径预测、火车脱轨保护

文一: DOI: 10.1111/ffe.14279一种新的压剪条件下弹脆性裂纹体断裂准则摘要:弹脆性裂纹体在压缩剪切载荷作用下,不仅会出现翼裂萌生和扩展现象,而且由于剪切应力的作用,还会出现明显的二次裂纹萌生和扩展。此外,在经典断裂力学框架下,断裂准则预测的剪切断裂韧性(KIIc)通常小于拉伸断裂韧性(KIc),这与实际观察结果不一致。因此,本研究首次建立了考虑三种裂纹参数和材料力学性能的弹脆性裂纹体在双轴压缩下的力学模型。然后,分析了裂纹尖端的应力场特征。其次,提出了压剪混合断裂准则。最后,研究了侧压力系数(λ)、临界塑性区尺寸(rc)、摩擦系数(f)和裂纹表面变形参数对裂纹尖端失效模式的影响。 图:裂纹的基本模式:(A)I型裂纹(拉伸破坏);(B) II型裂纹(剪切破坏);(C) III型裂纹(剪切破坏)。 图:II型荷载下的裂纹与真实II型裂纹之间的区别:(A)II型荷载作用下的裂纹,其中断裂类型为拉伸破坏;(B)II型裂纹,其中破裂类型为剪切破坏。 图:压剪作用下的闭合裂纹及其等效模型。 图:在λ=0的压缩和剪切条件下,具有不同原始裂纹倾角(α)的裂纹尖端无量纲应力分量fθ和frθ与θ的关系曲线。 图:裂纹尖端附近塑性区内的应力分量示意图。 图:Keff与α在不同f的压缩和剪切下的曲线。文二: DOI:10.1007/s12206-024-0204-z高强度钢在军用标准极限振动下的疲劳失效比较研究摘要:高强度钢被广泛用于国防工业中使用的设备和车辆的设计,这些设备和车辆在使用寿命期间大多暴露于具有超正常振幅的随机振动中。本研究的动机是研究高强度钢在过度随机激励下的性能。为了比较在军事应用中广泛使用的不同钢材的结果,根据MIL-STD-810G标准,对由S355MC、S700MC和S960MC钢组成的样品进行了随机振动试验。与预期相反,有人奇怪地观察到,由于阻尼比较低,高强度钢可能会经历更高的应力,导致比预期更早失效。研究结果表明,很难确保高强度钢的使用总是能提供更长的寿命,尤其是在振动环境中。此外,应用激光切割和铣削两种常用的样品制造方法来观察制造方法的效果。通过考虑不同材料和制造方法的实验结果,还评估了频域和时域上的不同疲劳损伤模型。 图:实验的示意图和控制图。 图:实验设置。 图:破裂钢的截面图。 图:阻尼自由振动试验装置。 图:响应功率谱密度。文三: https://doi.org/10.1098/rsta.2022.0406基于物理的机器学习及其结构完整性应用:最新进展摘要:机器学习(ML)的发展为保证关键部件在服役期间的结构完整性提供了一个很有前途的解决方案。然而,考虑到缺乏对基本物理定律的尊重、数据匮乏的性质和较差的外推性能,纯数据驱动方法在结构完整性方面的进一步应用面临挑战。一种新兴的ML范式,物理知情机器学习(PIML),试图通过将物理信息嵌入ML模型来克服这些限制。本文讨论了将物理信息嵌入ML的不同方法,并回顾了PIML在结构完整性方面的发展,包括故障机制建模、预后和健康管理(PHM)。PIML在结构完整性中的应用探索证明了PIML在提高与先验知识的一致性、外推性能、预测准确性、可解释性和计算效率以及减少对训练数据的依赖性方面的潜力。这项工作的分析和发现概述了现阶段的局限性,并提供了PIML的一些潜在研究方向,以开发先进的PIML,确保工程系统/设施的结构完整性。 图:物理知情损失函数图。 图:基于物理的体系结构图。 图:物理知识预训示意图。 图:基于物理和ML模型的混合图:(a)基于物理的特征工程;(b)多模型融合。 图:疲劳有限寿命物理知情神经网络算法研究。 图:基于物理的结构损伤识别DNN框架。文四: 10.1016/j.prostr.2024.01.053混合模式载荷作用下含裂纹面摩擦的斜缘裂纹疲劳裂纹路径预测摘要:准确描述疲劳裂纹扩展速率和疲劳裂纹扩展方向对于确定钢结构的剩余疲劳寿命,特别是铁路钢轨的剩余疲劳使用寿命至关重要。裂纹扩展速率和裂纹扩展方向取决于裂纹驱动力。应力强度因子(SIF)通常被认为是裂纹的驱动力,它取决于施加的载荷、裂纹长度和几何形状。本文对轨道在移动补片载荷作用下的倾斜边缘裂纹进行了数值研究,以评估其增长速度和方向,包括法向和切向应力分量。创建2D有限元(FE)模型,包括裂纹面之间的摩擦力。在每次通过移动载荷后,裂纹在预测的方向上逐渐扩展。对摩擦系数和牵引系数的影响进行了参数研究。根据预测的裂纹路径和应力强度因子特性对结果进行了比较。结果表明,摩擦和牵引对疲劳裂纹扩展速率和路径都有显著影响。 图:几何概述。 图:有限元模型中的网格细化示例。 图:(a)二次VCCT算法中使用的网格示意图概述;(b)用于确定裂纹扩展方向的坐标系。 图:作为相对加载位置的函数的应力强度因子;(a) 模式I应力强度因子,(b)模式II应力强度函数,(c)不同裂纹增量∆a的预测裂纹路径。 图:不同摩擦系数的应力强度因子(a)模式I,(b)模式II,(c)最小KII和最大KII(d)µw−r=0.4的预测裂纹路径。文五: https://doi.org/10.1016/j.engfailan al.2024.108220铁路车辆脱轨后自我保护机制的研究摘要:随着铁路网的快速扩张和运输需求的增加,铁路系统的运营安全,特别是防止列车脱轨的风险管理和安全措施变得至关重要。本研究调查了铁路车辆脱轨后的动力学行为及其自我保护机制。为了了解铁道车辆脱轨后的动力学行为,在实验室进行了半车全尺寸脱轨试验。随后,通过整合多边形接触模型,建立了半车脱轨后接触碰撞动力学模型。该模型考虑了车辆和轨道系统中各种部件的实际几何形状,并通过将数值结果与脱轨实验结果进行比较来证明其有效性。随后,建立了铁路车辆脱轨后全尺寸动力学模型,并进一步用于研究铁路车辆自我保护电机安装的安全区域。此外,还对铁路车辆在不同板型上运行的自我保护进行了比较分析。结果表明,与CRTS I型板式轨道相比,CRTS II型板式轨道包含路肩块,显示出更好的防护能力。 图:(a)脱轨试验台,(b)脱轨试验半车,和(c)脱轨器。 图:测试设备(a)位移传感器和(b)Somat eDAQ数据采集仪器。 图:半车脱轨动力学模型。 图:(a) 不同板的WS1的横向位移和(b)WS1在不同时间的动态行为。 图:(a)当dy=0.1m时,dh对脱轨后轮对横向位移的影响以及(b)不同电机位置的状态分类。 图:车辆脱轨动力学模型。来源:STEM与计算机方法

未登录
还没有评论
课程
培训
服务
行家
VIP会员 学习计划 福利任务
下载APP
联系我们
帮助与反馈
