MIPI M-PHY高速接口信号完整性仿真进阶：ADS频域与IBIS‑AMI时域完整仿真实战

本课适合哪些人学习：

1、信号完整性工程师：正在或即将从事高速 SerDes 接口仿真工作，需要系统掌握 MIPI M-PHY 协议及仿真验证方法，突破技术瓶颈。

2、硬件 / PCB / 封装工程师：负责 UFS、LPDDR 等 MIPI 相关产品的硬件设计、PCB Layout 或封装设计，需要从协议和仿真层面理解通道设计约束。

3、测试 / 验证工程师：从事 MIPI M-PHY 实验室测试、CTS 合规性验证工作，需要深入理解协议指标背后的原理及与仿真的对应关系。

4、高校学生 / 研究者：微电子、通信、电子工程等专业学生，希望进入高速互连、SIPI 领域，为求职和科研打下坚实的理论与实战基础。

5、SIPI 入门进阶者：已掌握基础 SI 知识（S参数、TDR、眼图等），希望深入理解 SerDes 类接口的 IBIS-AMI 仿真与协议指标体系。

6、存储 / 手机行业从业者：工作中涉及 UFS、LPDDR 等 MIPI 生态产品，需要快速理解 M-PHY 协议要点及通道验证方法，配合项目 Debug。

你会得到什么：

01、系统掌握 MIPI 协议演进与生态：理解 APHY / CPHY / DPHY / MPHY 的区别与应用场景，熟悉 MIPI 技术路线图（Roadmap），建立完整的协议知识框架。

02、吃透 M-PHY v5.0 协议核心条款：以官方 Spec v5.0 为基础，用通俗语言逐段解读关键指标（HS信号电平、阻抗、抖动、均衡等），搞懂「协议为什么这么定义」。

03、精通 CTS 测试规范与指标体系：深入讲解 M-PHY v5.0 CTS（一致性测试规范），掌握 TX/RX 测试项、Channel 模板要求，为实验室测试与仿真对标提供依据。

04、频域仿真：插损 / 回损 / 阻抗全掌握：使用 ADS 对 CTS 要求的 Channel 进行 S 参数仿真，验证插损（IL）、回损（RL）模板，结合 TDR 分析阻抗连续性，彻底理解频域指标。

05、时域仿真：IBIS-AMI 眼图与误码率：基于实际 IBIS-AMI 模型（含 TX 去加重 / RX CTLE / DFE）完成时域仿真，输出误码率（BER）对应下的眼图，量化系统裕量。

06、时域 ↔ 频域 融会贯通：打通从 S 参数到眼图的链路，理解通道劣化如何影响时域信号，建立「频域看通道质量 时域看系统裕量」的完整仿真思维。

07、工程实战：项目可直接复用：课程附带 ADS 完整工程文件（含 Channel、AMI 仿真、CTS 验证），方法可直接迁移至 UFS、LPDDR 等实际项目中。

08、50 常见问题 · 面试 / Debug 必备：整理 MPHY 高频问答（协议原理、仿真陷阱、测试难点等），面试时心中有数，项目 Debug 时快速定位，不再从零摸索。

课程介绍：

MIPI M‑PHY 作为 UFS 存储、LPDDR 等产品底层高速物理层，广泛应用智能手机、智能硬件等领域，Gear5 高速速率下，通道阻抗不连续、损耗、抖动问题极易引发链路不稳定、存储读写异常，PCB 投板后反复改版成本高昂。本课程面向 M‑PHY 高速互连设计全流程，覆盖前期 PCB / 封装通道设计、ADS 仿真验证、CTS 一致性对标、项目问题定位等场景。

《MIPI M-PHY高速接口信号完整性仿真进阶8讲》课程以 M‑PHY v5.0 与 CTS v1.0 官方规范为基础，把协议理论和 ADS 仿真实战结合，帮助硬件、SI、测试工程师建立从协议理解、通道仿真，到系统裕量评估完整能力，仿真结果对标实验室测试，提前识别通道风险，减少硬件改版次数；配套工程文件与问答库，缩短项目调试周期，也助力意向 SIPI 方向学习者夯实求职竞争力。

本课程还为付费用户提供VIP群进行交流、答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库高新内推就业、仿真秀还提供奖学金、学完此课程，推荐学习者报名参加工业和信息化部教育与考试中心颁发的——工程仿真技术（CAE分析职业能力等级评价证书）。

一、为什么要开设这门课程

1、很多硬件与 SI 工程师面对数百页 M‑PHY 英文协议与 CTS 文档，阅读门槛高，只记住指标数值却不理解指标设计根源；

2、做 UFS 项目仿真时，能够点击工具跑出眼图、S 参数，但不理解底层原理，遇到异常结果无从排查；

3、无法建立频域 S 参数与时域眼图之间的关联，分不清通道劣化对系统的实际影响；

4、IBIS‑AMI 模型、TX/RX 均衡、抖动预算是普遍难点，不知道仿真如何对标 CTS 实验室测试；

5、缺少可直接参考的完整工程案例，项目 Debug 只能反复试错；

6、新人缺少成体系学习路径，面试遇到 M‑PHY 高频问题缺少系统知识储备，制约技术成长与项目推进。

二、课程亮点有那些

1、协议通俗化拆解：不机械翻译英文 Spec，结合物理原理解读指标，讲清楚 “指标数值   为什么这么定义”。

2、CTS 对标式仿真教学：严格遵循一致性测试规范做通道验证，仿真结果可以直接对标实验室实测数据。

3、IBIS‑AMI 深度实战：拆解模型结构、均衡参数，完整覆盖 TX 去加重、RX CTLE/DFE，攻克 SerDes 仿真难点。

4、时域   频域双视角教学：同一链路双向分析 S 参数与眼图，消除 “懂频域看不懂时域，会跑仿真不懂原理” 的痛点。

5、工程文件直接复用：交付 ADS 完整 Workspace，修改参数即可落地真实项目，降低上手成本。

6、兼顾项目 Debug   面试：配套 50 个高频疑难问答，兼顾工作排障、面试复习双重场景。

7、理论   工具实操结合：以 M‑PHY v5.0、CTS v1.0 官方文档为蓝本，理论讲解搭配 ADS 手把手实操，学完即可上手项目。

8、提供VIP群答疑服务，本课程可根据群里用户交流会酌情持续加餐。

三、课程的主要内容及大纲

还在对着几百页的 MIPI M-PHY 英文协议和 CTS 文档无从下手？做 UFS 仿真时，面对 IBIS-AMI 模型和误码率眼图总觉得「会操作但不懂原理」？想对标 CTS 要求做 Channel 验证，却不知道插损 / 回损 / 阻抗模板从何而来？

本课程以 MIPI M-PHY Specification v5.0 和 CTS v1.0 为蓝本，从 MIPI 接口演进路线讲起，用通俗易懂的语言拆解协议核心条款——不仅告诉你「指标是多少」，更解释「为什么这么定义」，让你不再死记硬背。仿真方面，我们采用 理论讲解   ADS 实战 的方式：频域部分手把手带你跑通 CTS Channel 的插损、回损、TDR 阻抗仿真；时域部分基于实际 IBIS-AMI 模型完成 TX/RX 联合仿真，输出对应误码率下的眼图裕量分析，让时域和频域在你脑中彻底打通。课程配套完整的 ADS 工程、协议中英文对照资料、以及 50  MPHY 常见问题问答，帮助你快速落地到实际项目，面试、Debug、做设计样样有底。

以下是我的课程大纲：

第 1 讲：MIPI_MPHY_Gear5 课程介绍

• 课程整体框架、学习目标、学习路径

• 讲解 M‑PHY 当前行业痛点，介绍配套学习资源

第 2 讲：MIPI 应用及 Roadmap

• MIPI 各 PHY (A‑PHY/C‑PHY/D‑PHY/M‑PHY) 对比

• MIPI 技术路线、M‑PHY 主流应用场景 UFS/LPDDR 等

第 3 讲：MIPI_MPHY_TX_指标解读

• M‑PHY 发射机 TX 核心协议指标

• HS 电平、阻抗、TX 去加重、电气规范

• 逐条解析 Spec 背后物理逻辑

第 4 讲：MIPI_MPHY_RX_抖动解读

• 接收机 RX 关键指标

• 抖动分类、抖动来源、抖动对接收链路影响

• CTS 中 RX 相关约束解读

第 5 讲：MPHY 互连通道验证方法论

• M‑PHY 互连通道完整验证思路

• 频域仿真、时域仿真分工

• 通道设计约束

• CTS 通道模板解读

第 6 讲：MPHY_TX 测试及抖动预算

• TX 一致性测试项目

• 抖动分解

• 发射端抖动预算分配逻辑

• 仿真与测试对标要点

第 7 讲：TX_RX 系统抖动预算

• 端到端系统抖动预算拆解

• TX、通道、RX 各部分抖动贡献

• 系统裕量评估方法

第 8 讲：IBIS‑AMI 仿真验证系统裕量

• IBIS‑AMI 模型原理

• TX/RX 联合仿真实操

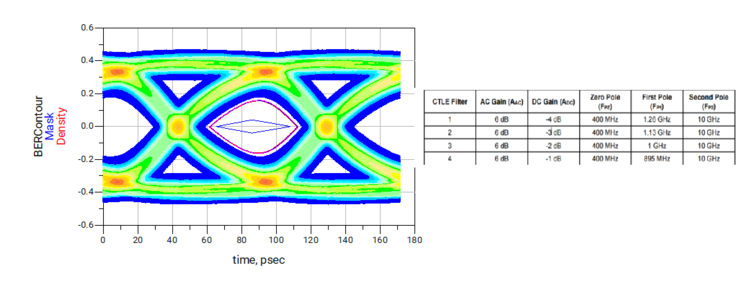

• CTLE/DFE 均衡配置

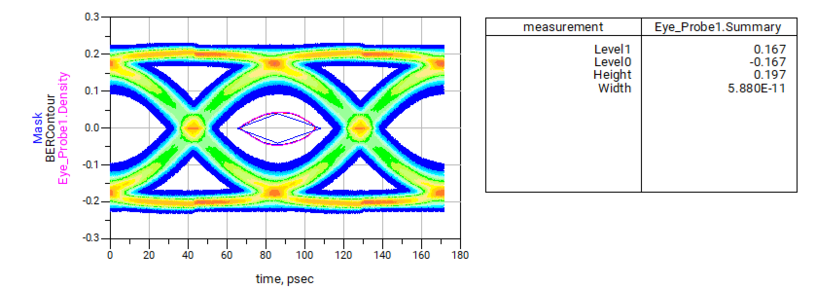

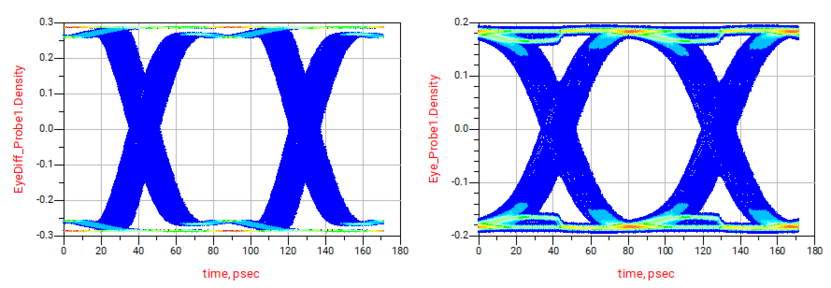

• BER 眼图输出

• 系统裕量分析实战

• ADS 工程实操演示

四、购买注意事项

1、本课程为无形商品，为用户提供免费试看内容，不支持无理由退款。

2、由于ios系统（苹果手机/电脑/IPAD）购买无形商品和服务，需用户在苹果商店充值秀币后下单，并征收30%的苹果税。推荐苹果用户在仿真秀官网选择微 信和支付宝直接支付，购买成功后支持在苹果手机和电脑观看。

3、课程资料请在本详情页附件下载。云盘下载有可能失效，请联系客服人员加入VIP订阅用户群，不局限课程配套资料，还可以与同行交流行业学习资料、加餐内容、高薪内推、讲师答疑等附件服务。

4、更多行业学习资料凭借订单截图和账号，申请加入VIP群，联系作者获得，仅限购买用户一人进群获得。禁止同一订单或账号多人申请进群，账号登录异常将账号停用处理。

课程相关图片：
