图解6种齿轮加工方式，终于搞明白齿轮是怎么来的了

齿形有多种形式，其中以渐开线齿形最为常见。渐开线齿形常用的加工方法有两大类，即成形法和展成法。

1.铣齿

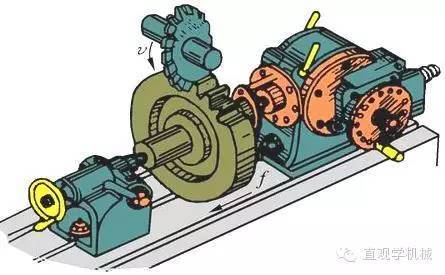

采用盘形模数铣刀或指状铣刀铣齿属于成形法加工，铣刀刀齿截面形状与齿轮齿间形状相对应。此种方法加工效率和加工精度均较低，仅适用于单件小批生产。

2.成形磨齿

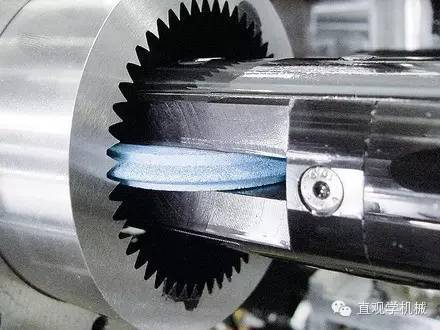

也属于成形法加工，因砂轮不易修整，使用较少。

3.滚齿

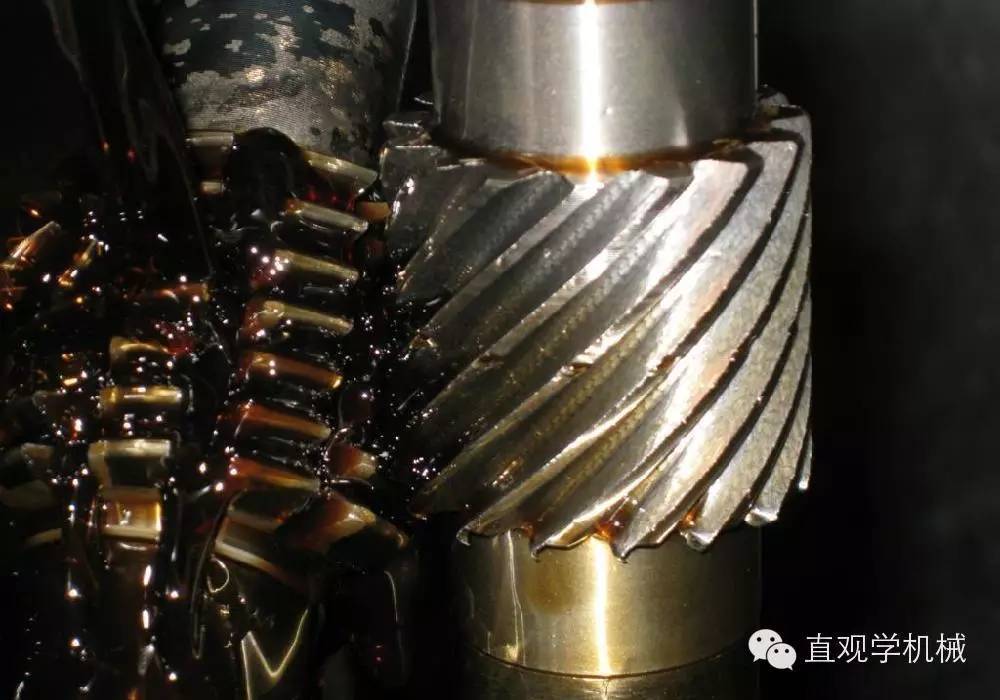

属于展成法加工，其工作原理相当于一对螺旋齿轮啮合。齿轮滚刀的原型是一个螺旋角很大的螺旋齿轮，因齿数很少（通常齿数z = 1），牙齿很长，绕在轴上形成一个螺旋升角很小的蜗杆，再经过开槽和铲齿，便成为了具有切削刃和后角的滚刀。

4.剃齿

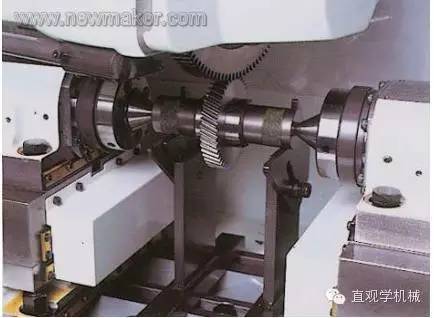

在大批量生产中剃齿是非淬硬齿面常用的精加工方法。其工作原理是利用剃齿刀与被加工齿轮作自由啮合运动，借助于两者之间的相对滑移，从齿面上剃下很细的切屑，以提高齿面的精度。剃齿还可形成鼓形齿，用以改善齿面接触区位置。

5.插齿

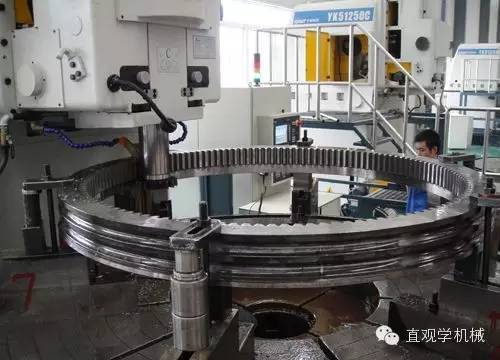

插齿是除滚齿以外常用的一种利用展成法的切齿工艺。插齿时，插齿刀与工件相当于一对圆柱齿轮的啮合。插齿刀的往复运动是插齿的主运动，而插齿刀与工件按一定比例关系所作的圆周运动是插齿的进给运动。

这张图片看的不够直观，这难不倒咱们直观学机械的小编，下面的原理图大家应该一看便明白了。

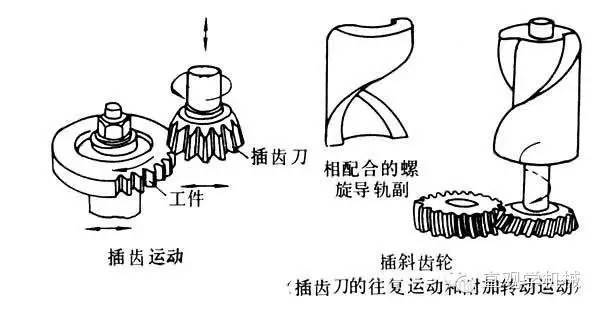

6.展成法磨齿

展成法磨齿的切削运动与滚齿相似，是一种齿形精加工方法，特别是对于淬硬齿轮，往往是唯一的精加工方法。展成法磨齿可以采用蜗杆砂轮磨削，也可以采用锥形砂轮或碟形砂轮磨削。

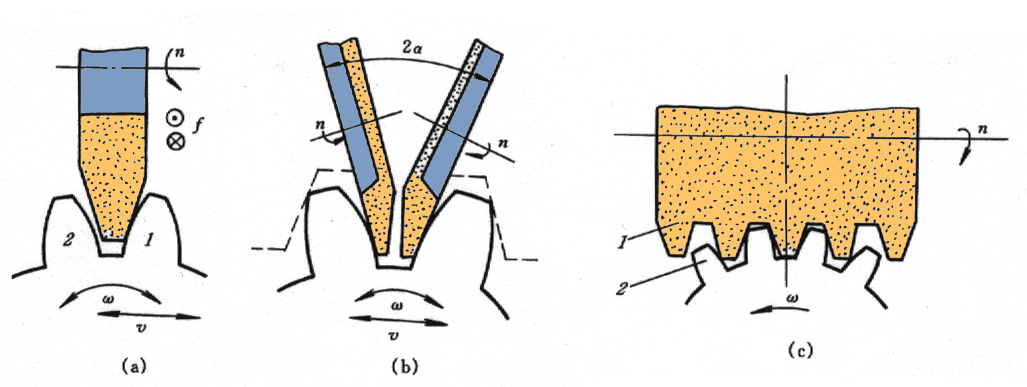

上图依次为a.锥形砂轮磨齿，b.蝶形砂轮磨齿，c.蜗杆砂轮磨齿。
