如何用SolidWorks画波纹管？

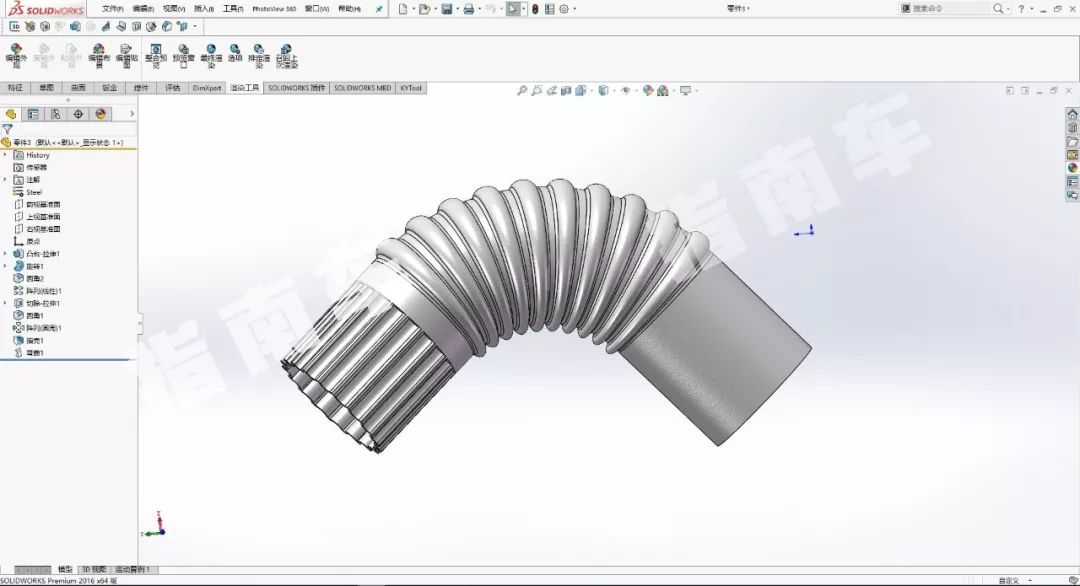

最终结果如下图所示。

1.选择上视基准面建立草图。

2.完成草图拉伸400。

3.选择右视基准面建立草图。

4.完成草图选择旋转。

5.旋转完成后两边倒圆角R2。

6.选择线性整列特征注意选择特征为旋转和倒圆角，间距20mm，数量10个。

7.选择当前表面创建草图。

8.绘制10mm的圆。

9.选择拉伸切除命令切除长度80mm。

10.两边倒圆角R2。

11.选择圆周阵列命令，注意整列特征为切除和倒圆角。360°，数量20。

12.完成后如下图。

13.选择抽壳命令选择两端面，壁厚2mm。

14.这一步很重要，选择弯曲命令，如果大家找不到可在软件右上角搜索命令里面搜索。

弯曲对象选择抽壳，裁切基准面会自动选择，将两基准面各向内侧偏移100mm。点击完成。这个过程可能比较慢。大家等待1min左右，电脑性能好的话15s搞定。

15.完成后就如下图

16. 最后简单渲染一下就是下面的样子了。
