SOLIDWORKS阵列随形变化如何使用？
SOLIDWORKS阵列中的随形变化选项可以有效提高我们建模的效率，那么如何使用呢？以下面的例子简单进行介绍。

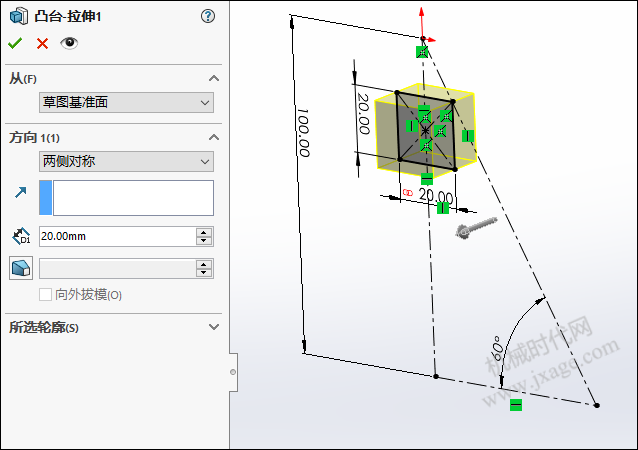

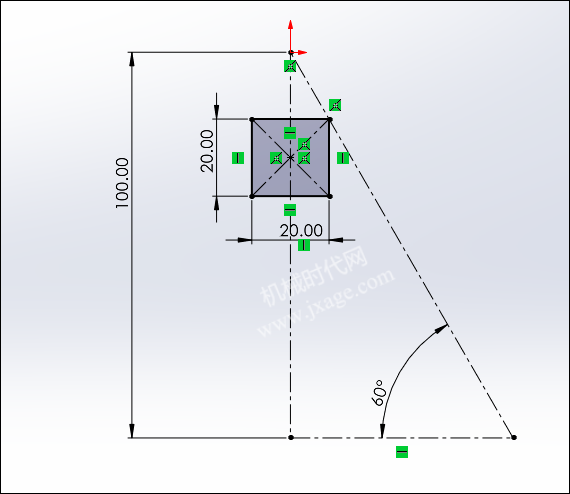

1.首先点击拉伸凸台/基体，选择前视基准面为草绘平面，绘制如下图所示的草图（正方形）。

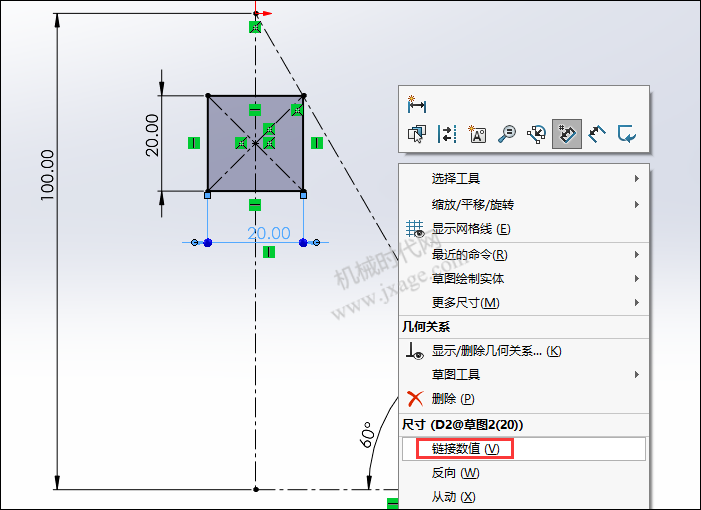

2.选择下面的尺寸，鼠标右键选择“链接数值”，如下图所示。

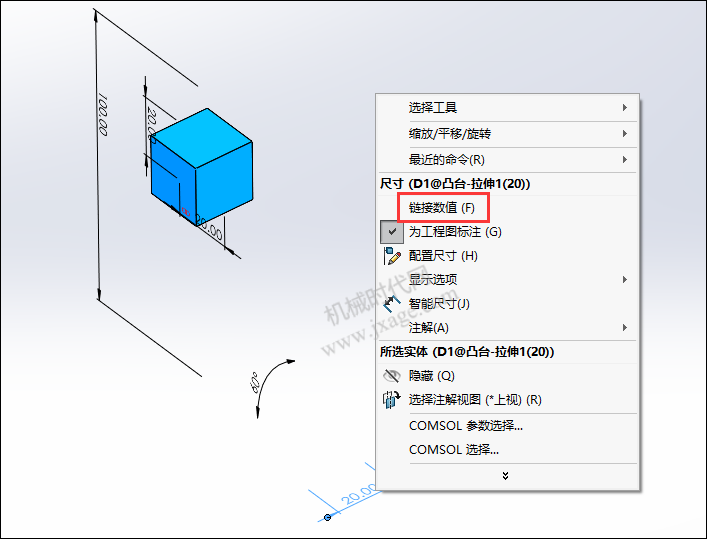

选择如下图搜索的拉伸深度尺寸，鼠标右键选择“链接数值”，如下图所示。

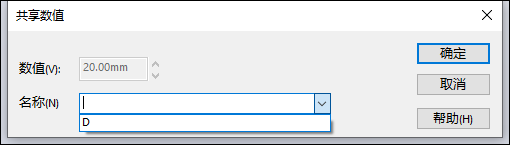

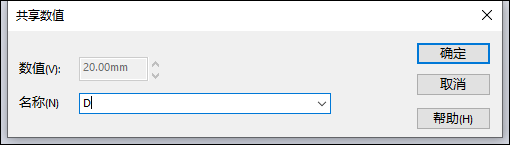

在弹出的共享数值窗口的名称下拉菜单中选择D，点击确定。
3.点击线性阵列，方向1选择下图1所示的尺寸，设置间距值为20，阵列实例数量为5，阵列对象是上一步的拉伸特征，注意勾选选项中的“随形变化”。
