冬残奥会的告别时刻太温暖

导读:3月13日晚,北京2022年冬残奥会闭幕式,在国家体育场举行。“一片雪花”的故事终于迎来了最终章。当雪花火炬台缓缓降下,在《雪花》主题曲的伴奏之下,主火炬缓缓熄灭,定格了这一个有冬奥陪伴的冬天,也留住了这份独属于双奥之城的特别记忆。

一个个“同心圆”汇聚成“记忆的留声机”,“刻录”下极富浪漫色彩的美妙夜晚——

红、蓝、绿色的滑雪杖排列成“会徽”,运动员们漫步于没有隔阂与界限的“蓝色地球”,五彩斑斓共享此刻。合唱团的孩子们天籁般的声音回荡在鸟巢夜空,小女孩捧起明亮的“火种”将“希望”播撒,萤火之光点亮世界……闭幕式参演群体中,约30%为残疾人,心手相连,残健共融的人们用“爱”为世界绘就了一抹绚丽的色彩,留下永恒的温暖记忆。

两个奥运,同样精彩。在皑皑冰面,在高山之巅,全世界刚刚见证了巅峰竞技,紧接着又为坚韧不屈的人生喝彩。

本届北京冬残奥会,中国体育代表团共派出了217人,其中运动员96人,他们的平均年龄只有25岁。而在这96名运动员里,有85人为首次参加冬残奥会,占88.5%,可以说本次代表中国参赛的是一支朝气蓬勃的队伍。

历经9个比赛日的拼搏,中国代表团最终取得18金20银23铜共61枚奖牌的佳绩,历史上首次位列冬残奥会金牌榜和奖牌榜的双榜首

一、中国轮椅冰壶队成功卫冕

3月12日,北京2022年冬残奥会轮椅冰壶金牌赛在国家游泳中心“冰立方”进行,中国队以8:3战胜劲旅瑞典队夺得冠军,成功实现卫冕,这也是中国体育代表团在本届冬残奥会上获得的第18枚金牌。

本届冬残奥会,卫冕冠军中国队开局不利,首战3:7负加拿大队、次战1:5不敌瑞典队。遭遇两连败后,中国队状态爆发,连夺8连胜顺利晋级四强。巧合的是,半决赛的对手又是加拿大队,这一次中国队没有给对手太多机会,9:5顺利拿下;金牌赛,再次遇到瑞典队的卫冕冠军同样没有让历史重演,轻松地以8:3取胜,再次夺得冬残奥会冠军。

轮椅冰壶运动

2018年平昌冬残奥会,中国轮椅冰壶队为中国体育代表团实现金牌与奖牌零的突破。2022年北京冬残奥会,中国轮椅冰壶队成功卫冕也必将激励更多人。笔者继《人手一墩!SpaceClaim冰墩墩抱枕建模教程送给你》再次推出姊妹篇Creo冰壶建模设计过程,包括视频教程和模型赠送,见下文。

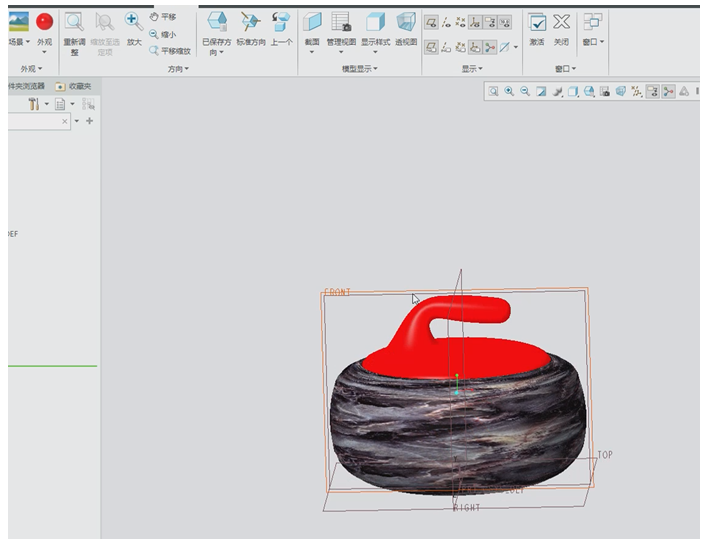

二、基于Creo冰壶建模设计过程

1、插入图片

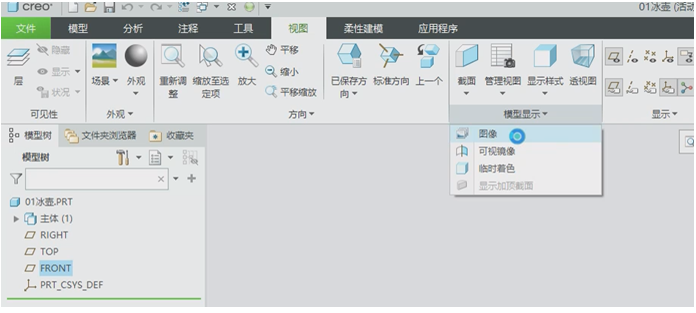

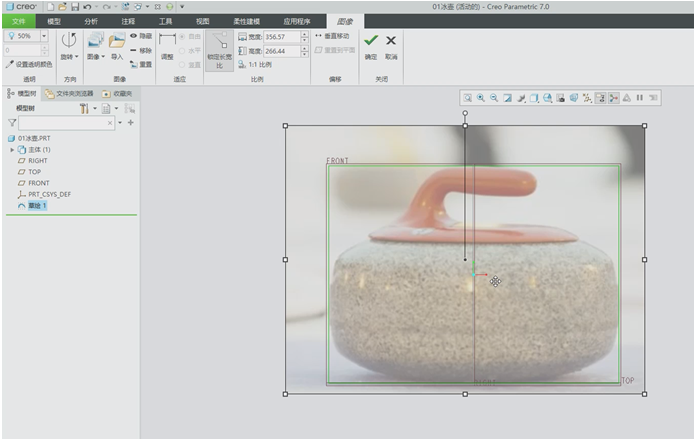

  • 选中Front前视图,利用Creo视图-模型显示-图像,进行插入冰壶图像

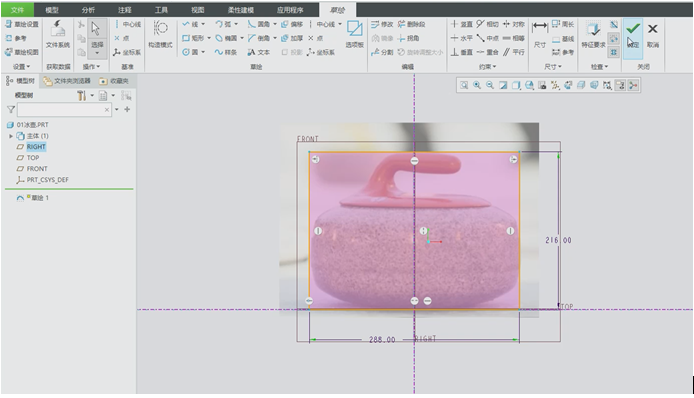

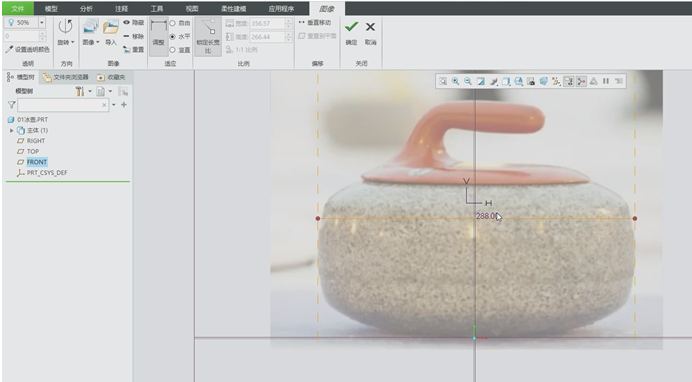

  • 利用图像相关工具调整方向位置,利用调整工具,将冰壶水平宽度设置为288mm

2、创建宽高矩形,再次调整图片让其保持居中显示

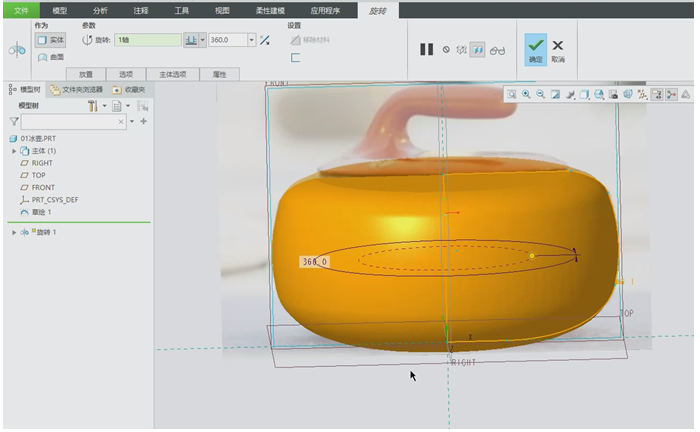

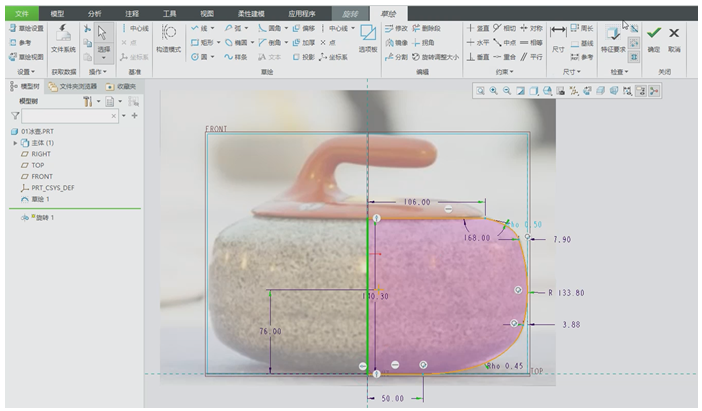

3、旋转出大理石造型

  • 利用旋转命令,绘制中心线,草绘参照图片描出截面轮廓,并标注尺寸。(没画中心线,可选坐标轴)

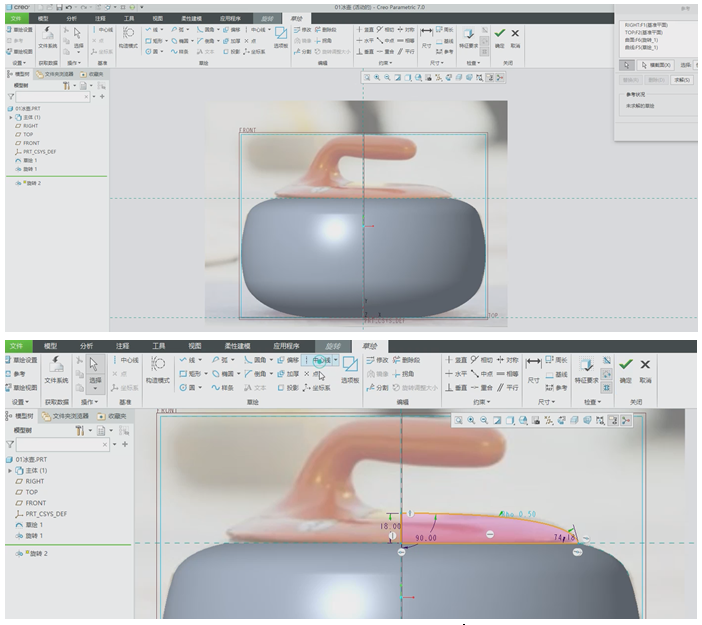

4、做出手柄部分

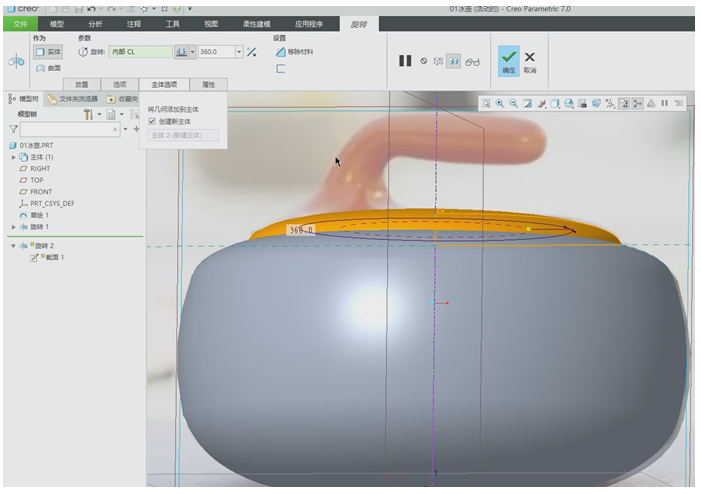

  • 利用旋转,将手柄底部做出,参考上一个旋转的边界,绘制如下的截面

  • 完成截面绘制之后,打勾,选上主体选项,勾选创建新主体

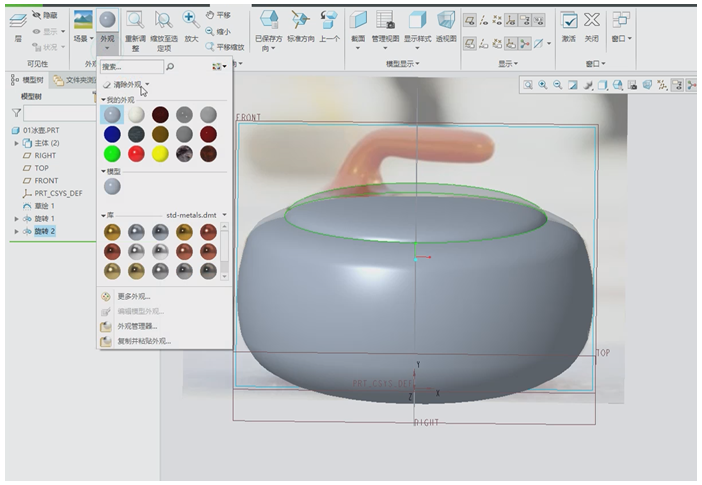

  • 利用外观,给模型主体1上大理石材质(过滤为主体)

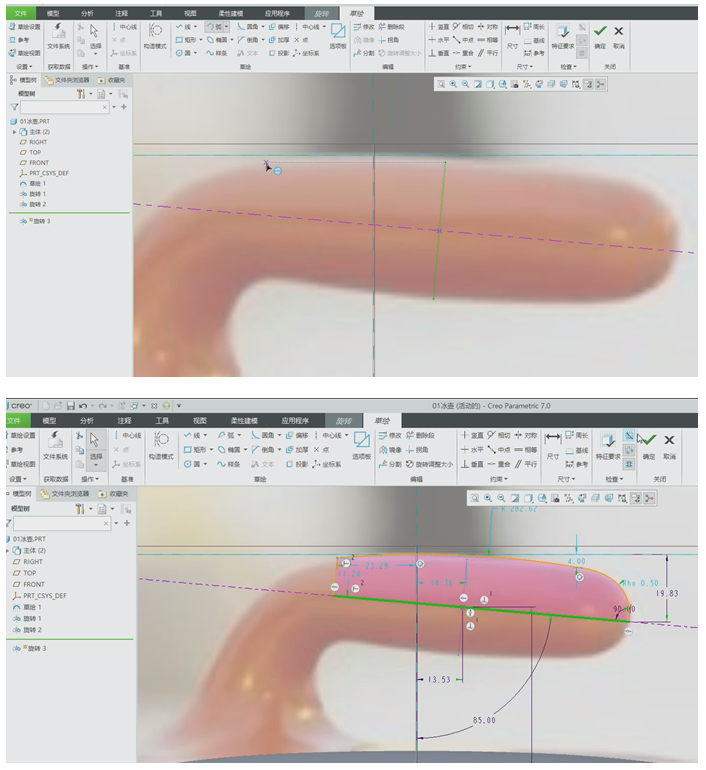

  • 旋转手握部分,此处应该先绘制一根直线做参考,然后确定出较为准确的中垂线做旋转中心线,然后参考图片绘制截面

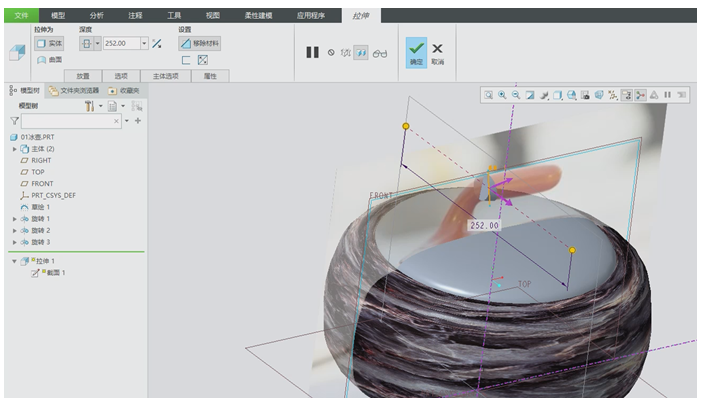

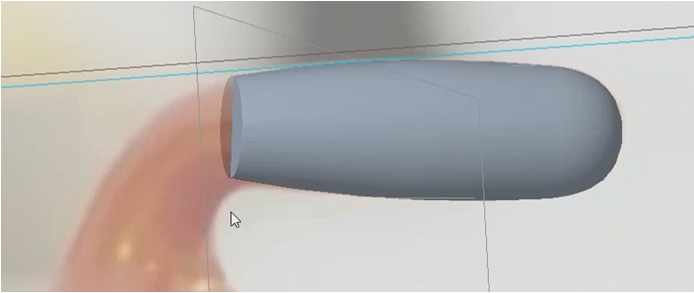

  • 拉伸切除旋转多余部分,方便绘制衔接部分

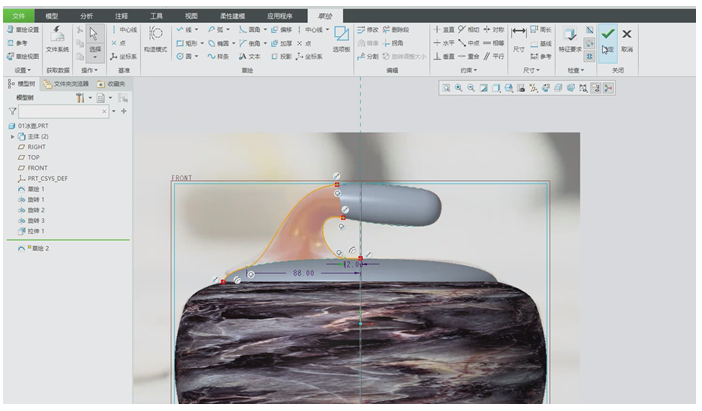

  • 绘制出光滑衔接曲线,保证相切(先投影出曲线,修剪之后,再约束相切)

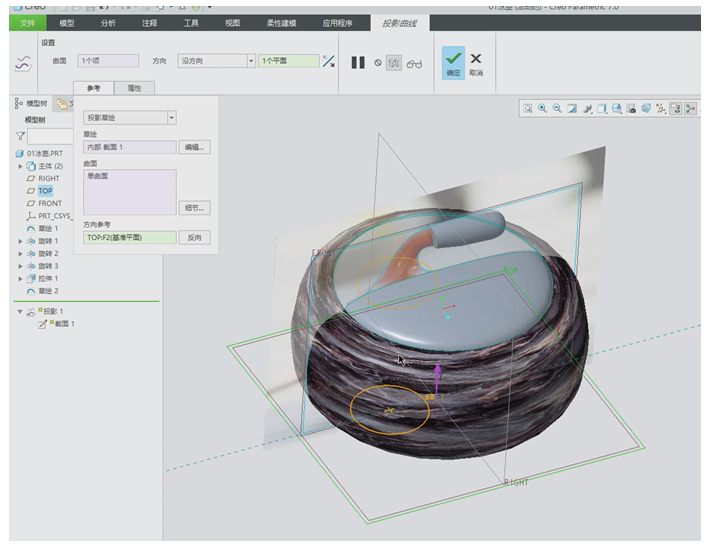

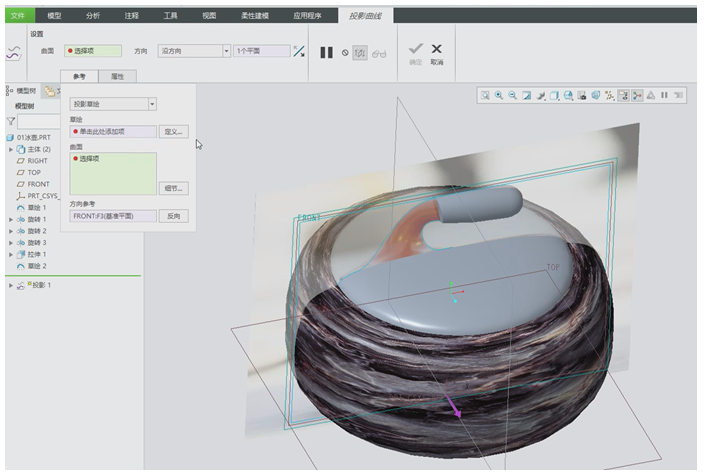

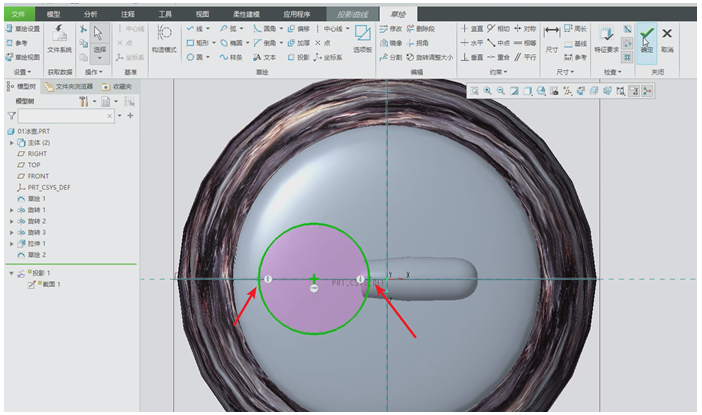

  • 投影曲线,参考上一个曲线与面的交点,画圆,圆心在中心线上

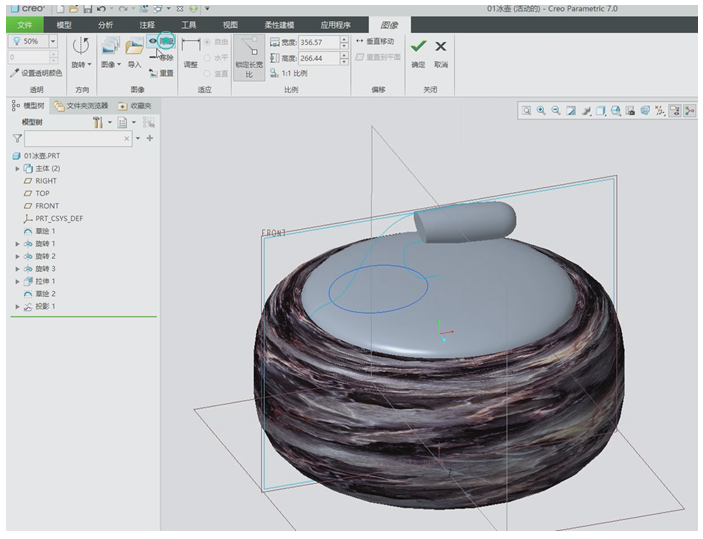

  • 隐藏参考图片,方便下一步进行构建过渡曲面

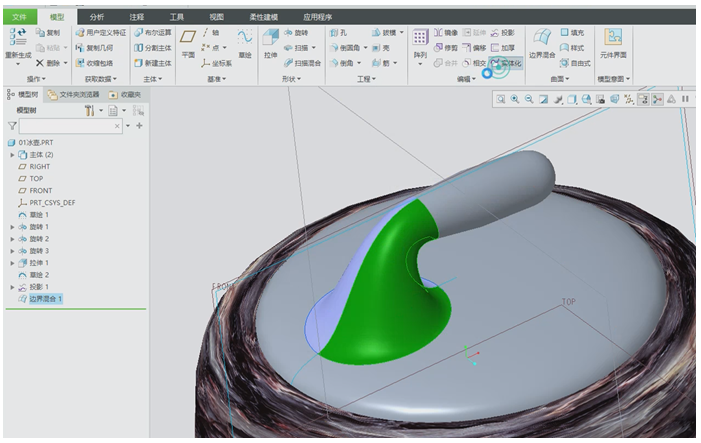

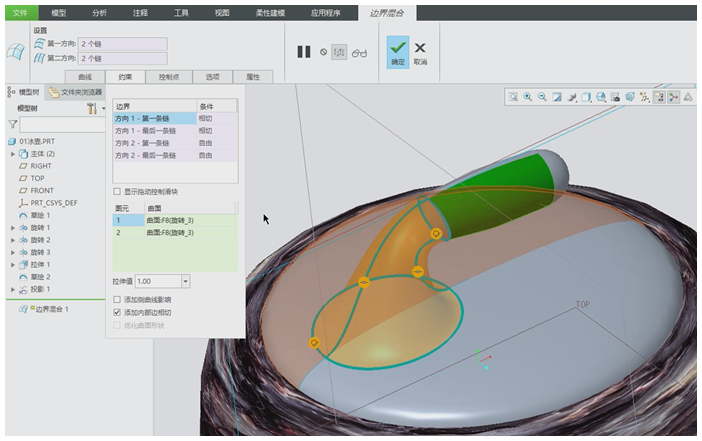

  • 利用边界混合命令进行构建过渡曲面,要约束相切

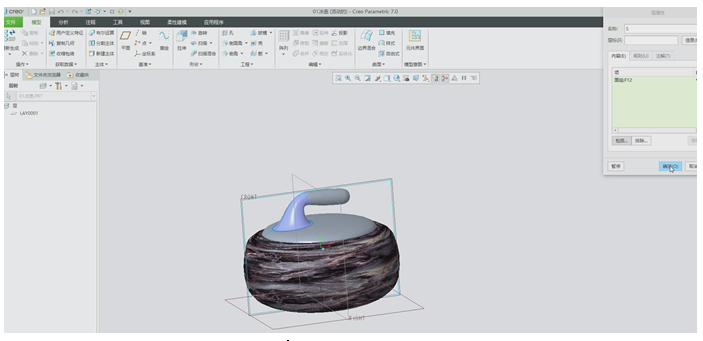

  • 选择过渡曲面,进行实体化X新建C层、S层进行归类曲线、曲面,并进行隐藏操作,最后保存状况,下次打开只显示实体

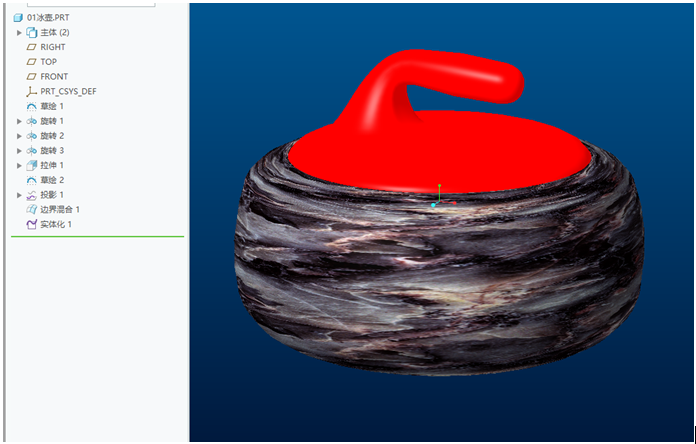

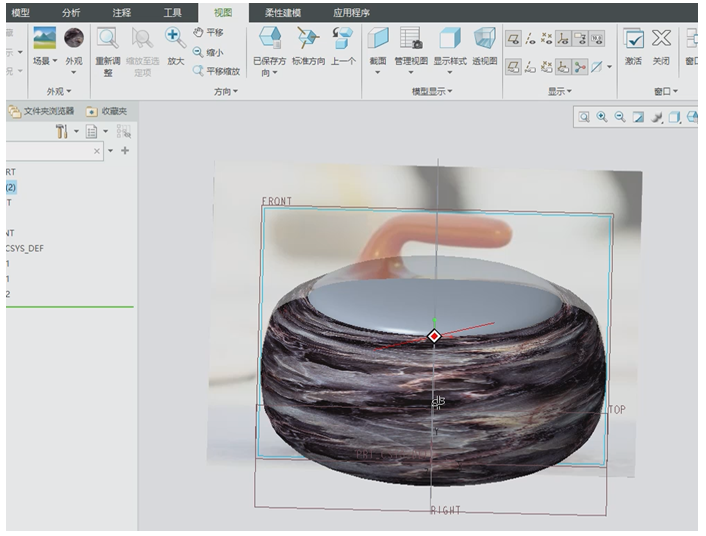

  • 再次利用外观,给手柄上红色材质球

  • 保存完成绘制

三、冰壶CREO建模教程

明日更新,敬请期待,在本文附件下载教程相关模型文件或留言与作者交流

(完)
参考文章
  • [1]今日头条:“破防”了!冬残奥会的告别时刻太温暖

  • [2] 人民网:中国轮椅冰壶队成功卫冕

  • [3] 北京日报:高光时刻 惊艳出色

者:蝰蛇设计   仿真秀专栏作者
声明:本文首发仿真秀App,部分图片和内容源自网络,如有不当请联系我们,欢迎分享,禁止私自转载,转载请联系我们

附件

免费冰壶模型.rar
