航空发动机叶片为什么不能只算“气动力”？热-流-固耦合仿真才是强度设计的底线
航空发动机里，压气机叶片和涡轮叶片是典型的“三高”部件：高转速、高气动载荷、高温度梯度。尤其高压涡轮叶片，表面承受高温燃气，内部走气膜冷却，叶根还背着巨大离心拉力。很多叶片故障并不是“气动力算错了”，而是温度场没算准 → 热应力叠加气动与离心载荷 → 局部应力集中 → 疲劳或蠕变变形。
这一篇就把“CFD → 热 → 结构”这条热-流-固耦合链路拆开讲清楚。
一、痛点：单物理场仿真救不了叶片裂纹
工程里常见的误判是：先算个 CFD 流场，取一个平均压力加到叶片上，再在结构里手动给个“最高温度”做热应力。这种做法在压气机低温段勉强能用，到了涡轮级就会出问题。
真实载荷环境有三个叠加效应：
温度梯度极陡：涡轮叶片燃气侧可能上千 K，冷却侧几百 K，气膜孔、尾缘扰流柱附近局部梯度非常大
热应力不比气动力小：有导向叶片案例显示，表面气动力仅 0.2 MPa 量级，但排气边热应力成为裂纹主因
离心+热+气动三者耦合：叶身根部、气膜孔边缘、尾缘薄壁区会出现应力集中；高速旋转下还会带出蠕变变形、叶尖间隙变化
北航一项单晶气冷涡轮叶片热机械疲劳研究就指出：危险部位不在叶身中部，而在尾缘扰流柱根部——这种位置单靠经验温度边界根本抓不到 。
二、原理：CFD→热→结构的耦合链路怎么走
叶片热-流-固耦合不是“把 CFD 结果贴到有限元上”这么简单，核心是把流场输出的热边界和结构反馈的变形串起来。
1.流场端（CFD）
求解叶栅通道内的三维粘性流场，得到：
叶片表面压力分布（气动载荷）
表面换热系数 $$$$ 与恢复温度 $$T_{aw$$
叶尖泄漏涡、尾迹、气膜孔射流影响
涡轮级还要带气膜冷却边界：冷气从内冷通道流出，改变叶身前缘/吸力面温度分布 。
（配图位置：CFD 叶片表面压力+换热系数云图）
2.热传递（流→固边界映射）
内部再解固体导热方程，得到叶身温度场。
这里最容易丢精度的是两件事：
转捩模型选错 → 换热系数偏差直接带进温度场
气膜孔、扰流柱局部冷却没解析到 → 局部高温点算不出来
3.结构端（热-固耦合）
把温度场插值到结构网格，叠加：
离心载荷（转速场）
气动力压力载荷
热膨胀约束（叶根/榫头位移约束）
求解热应力、等效应力、变形位移，再做：
静强度校核
预应力模态（热态频率）
高周/低周疲劳、蠕变分析

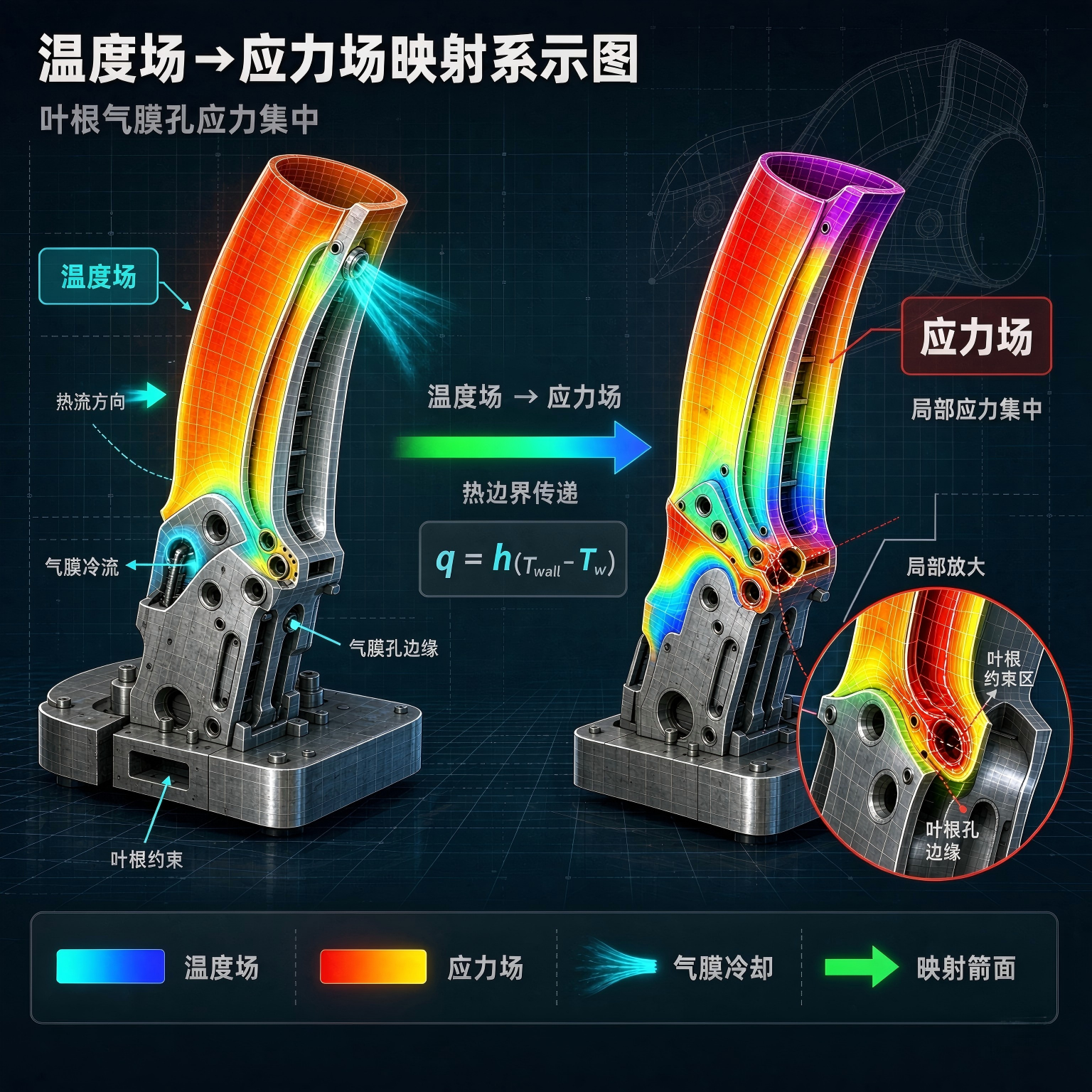

温度场→应力场映射示意图
单向还是双向？
单向热-结构：流场算温度→传给结构，适合稳态强度、蠕变、模态修正
双向流固耦合：结构变形回传流场，适合颤振、大变形、叶尖间隙动态分析
工程叶片强度校核 80% 场景用“CFD 换热边界 + 单向热固耦合”已经能解决大部分问题；颤振才上双向。
三、案例：气冷涡轮动叶的多学科耦合仿真
以中国航发四川燃气涡轮研究院曾军团队公开的双级涡轮一级动叶研究为例 ，对比“传统工程解耦”和“多学科耦合仿真”的差异。
传统工程方法
气动、传热、强度串行：
气动给压力
经验公式给叶片温度
结构单独算应力
耦合仿真方法
气动—传热—结构同链：
CFD 算叶栅流场+气膜冷却
表面换热系数与燃气温度传至固体域
解叶片温度场（含气膜孔局部冷却）
叠离心载荷做热-固应力与位移
预应力模态校核频率漂移
结果差异（关键结论）
叶片表面最高/平均温度与试验更接近；平均温度相对工程方法偏移约 -4.89%
耦合方法能抓住气膜孔附近应力集中，工程方法容易平滑掉
叶身最大径向/轴向位移与工程方法差异约 -10.20% / -7.24%
等效应力总体趋势一致，但局部峰值位置更可信
这意味着什么？
工程方法可能算出“没超许用应力”，但耦合方法告诉你“气膜孔边已经集中了”；前者寿命估长，后者才接近真实危险点。
另一个北航涡轮叶片算例也印证了这点：最大状态下高应力区在叶身根部+气膜孔应力集中处，慢车/巡航/最大状态温差会直接改变校核点应变 。

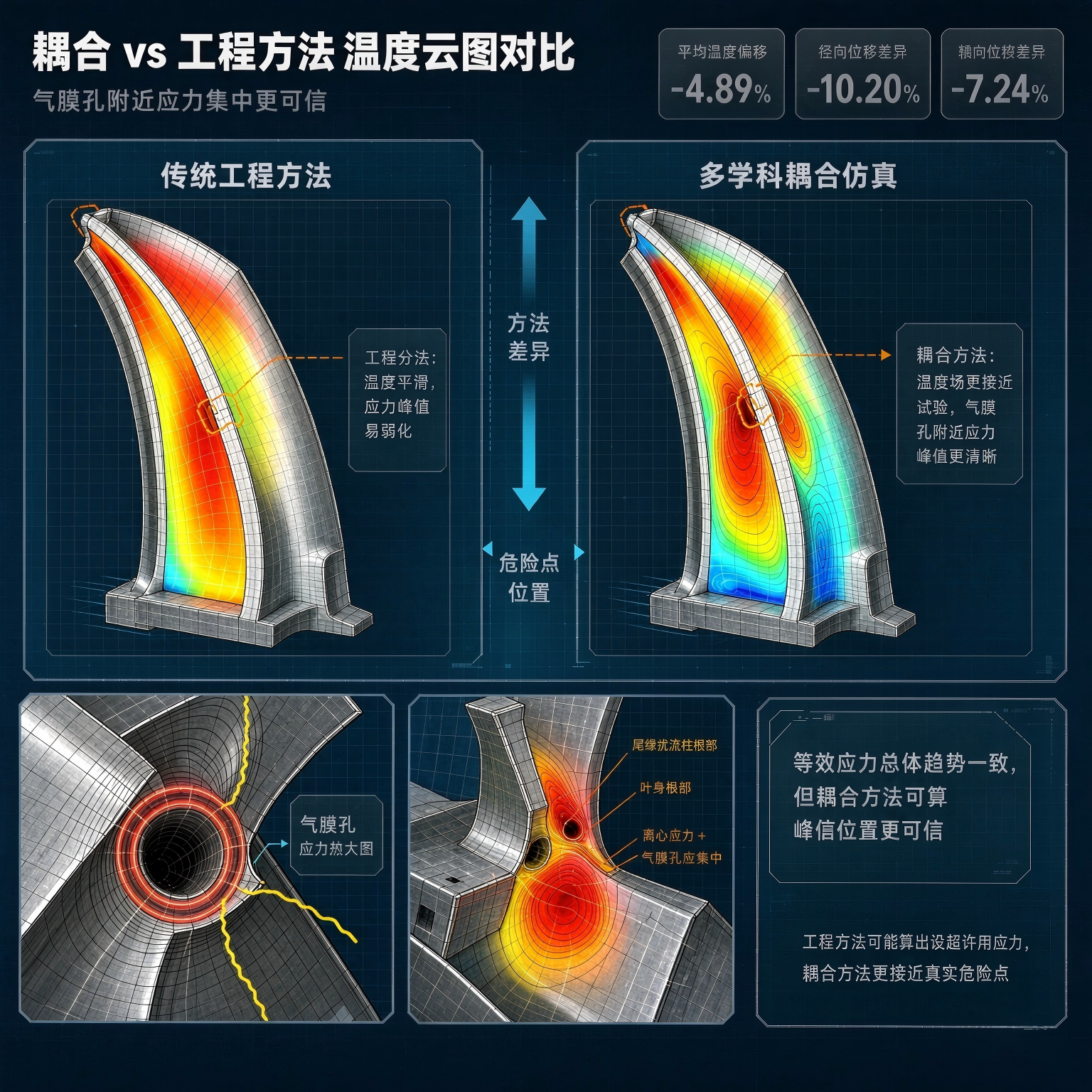

耦合 vs 工程方法 温度云图对比
四、工程落地时的几个硬坑
写方案时别只画流程图，下面这些才是项目卡点：
① 流固网格不一致
CFD 用边界层网格，结构用实体单元，换热系数插值要做映射校验，不然叶前缘温度跳变。
② 冷却边界不能简化成“降温 200K”
气膜孔布局、冷气流量比、吹风比都会影响前缘驻点温度 。
③ 材料模型要分温度段
涡轮叶片用镍基高温合金，弹性模量、热膨胀系数、蠕变本构随温度变化；单晶叶片还要考虑各向异性 。
④ 热态模态必须校验共振
有整体叶盘研究表明：离心载荷对频率影响最大，温度影响最小，但气动载荷会增加共振点个数 ——只算冷态模态会漏。
⑤ 计算成本
全环非定常+双向耦合很贵；工程做法常用单扇区/叶栅通道+节径法+单向热固耦合先跑通 。
五、总结
航空发动机压气机/涡轮叶片的强度问题，本质是热、流、固三场打架：
CFD 决定“叶片表面多热、受多大气动力”
热传导决定“叶身内部温度梯度”
结构求解决定“热应力+离心应力在哪破”
只算气动 → 抓不到热裂纹
只拍温度 → 抓不到气膜孔应力集中
不做热态模态 → 抓不到共振漂移
成熟做法是一条链：
叶栅 CFD（含气膜冷却）→ 表面换热边界 → 固体温度场 → 热-固耦合应力 → 疲劳/蠕变/模态校核
对压气机叶片，重点是气动载荷+离心+振动；
对涡轮叶片，重点是温度梯度+气膜冷却+蠕变。
