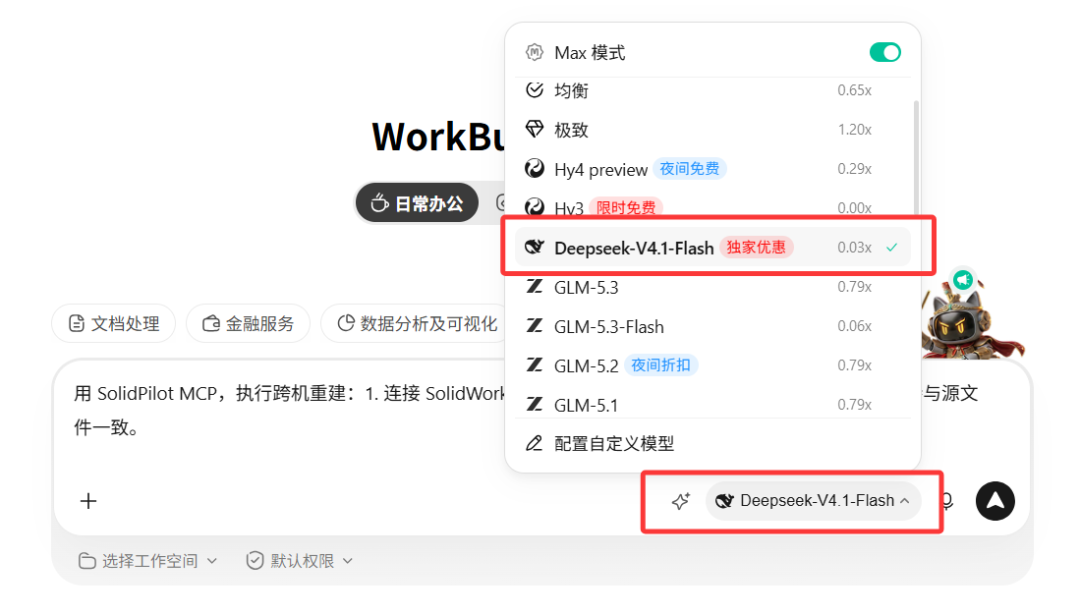

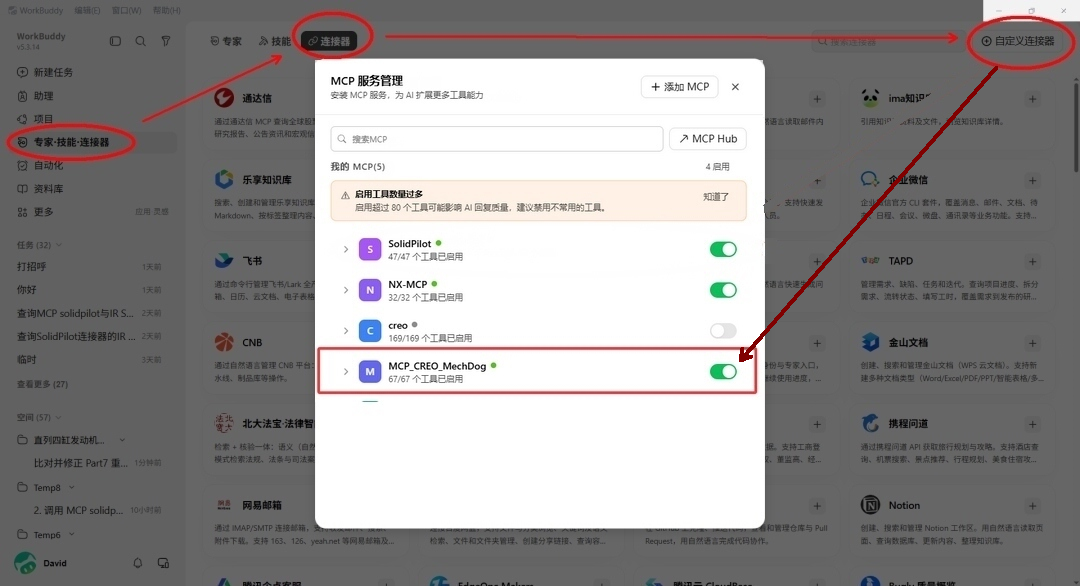

AI控制Solidworks的前置条件： 1. 电脑上安装SolidWorks (2020及以上版本，2024版亲测适用，但最好是2026版)。 2. 电脑上安装AI智能体（国产WorkBuddy、Kimi Work；国外CodeX、CloudCode等等）。优先推荐腾讯的WorkBuddy。可以到WorkBuddy官网下载安装，也可以直接使用这个链接 https://www.workbuddy.cn/events/invite?inviteCode=i2ul5nuloggq 3. AI智能体上安装MCP SolidPilot。未安装的，直接告诉AI“全自动安装MCP SolidPilot；SolidPilot官方GitHub仓库是：github.com/eyfel/mcp-server-solidworks”，AI会自主完成安装。 4. MCP SolidPilot完成安装后，建议让AI再完成"全自动安装Visual Studio Build Tools 2022 + .NET Framework 4.8 SDK"这2项安装任务。这样才能充分发挥AI控制Solidworks的能力。 《SolidWorks工程图自动化流程》使用方法： 1. 解压下载后的 AI控制Solidworks出图相关资料 压缩包。 2. 把“SolidWorks工程图自动化流程（通用零件版20260925）.txt”文件上传给AI，然后跟AI说“空间里有solidworks零件，请按流程出该零件的工程图。” 注意事项与常见问题： 1. 在WorkBuddy里安装完SolidPilot。要在“自定义连接器”里“信任”并开启SolidPilot。最后要完全重启WorkBuddy或重启电脑。 2. 如果电脑上未安装Solidworks2026，只安装了2026以下版本。那么安装SolidPilot时，AI可能会提示系统未安装Solidworks2026，不让继续安装SolidPilot。这时您只需要告诉AI：“SolidWorks COM API向后兼容，我已安装SolidworkXXXX版本，安装位置于：电脑XX盘XXXXXX文件夹下（Solidworks的安装位置）”。 3. WorkBuddy 需要电脑操作系统为Win10及以上版本。 4. 大模型推荐使用 Deepseek-V4.1-Flash。 来源：机械图纸狗
