【AI+机械】AI 控制 CATIA 自动建模

AI控制CATIA简易教程：

1. 电脑上安装CATIA V5-6R2020(其他版本适合情况未知)。

2. 电脑上安装AI智能体（国产WorkBuddy、Kimi Work、豆包工作；国外CodeX、CloudCode等等）。优先推荐腾讯的WorkBuddy。

WorkBuddy下载链接：

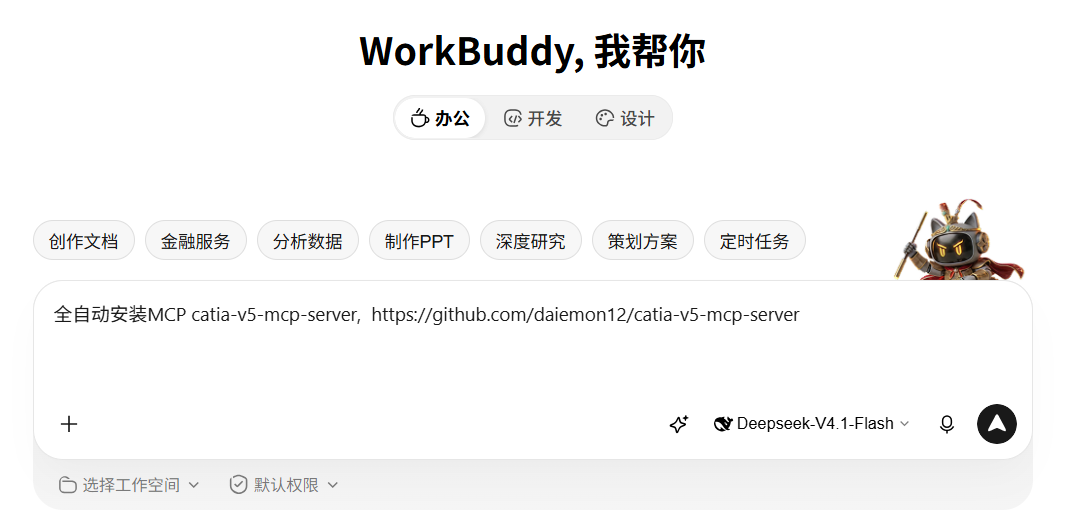

3. AI智能体上安装catia-v5-mcp-server。未安装的，直接告诉AI“

全自动安装MCP catia-v5-mcp-server,

4. MCP catia-v5-mcp-server完成安装后，建议让AI再完成"全自动安装Visual Studio Build Tools 2022 + .NET Framework 4.8 SDK"这2项安装任务。这样才能充分发挥AI控制软件的能力。

5. 给AI下CATIA相关任务时，最好加一句：“优先调用MCP catia-v5-mcp-server，MCP能力不足时可以使用CATIA官方接口。”

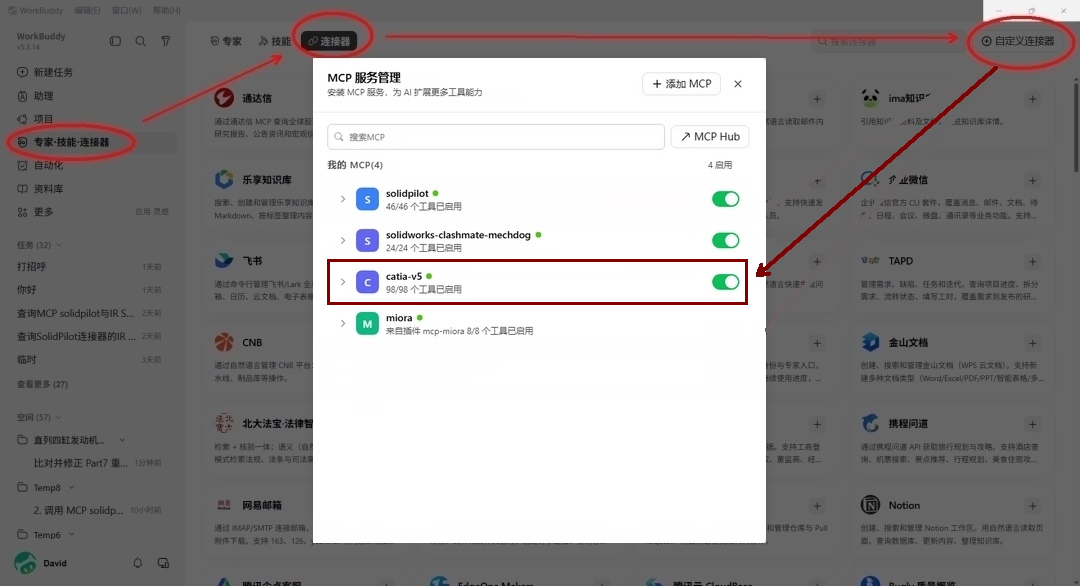

6. 如果AI智能体您用的是WorkBuddy。那么在WorkBuddy里安装完catia-v5-mcp-server。要在“自定义连接器”里“信任”并开启catia-v5-mcp-server。具体操作路径如下图。最后要完全重启WorkBuddy或重启电脑。

1. MCP catia-v5-mcp-server是第三方开发的AI工具。目前不是特别稳定，bug也比较多，使用过程中比较不顺畅。后续我们机械狗社区应该会为catia开发自研的MCP，敬请关注！

2. WorkBuddy 需要电脑操作系统为Win10及以上版本。

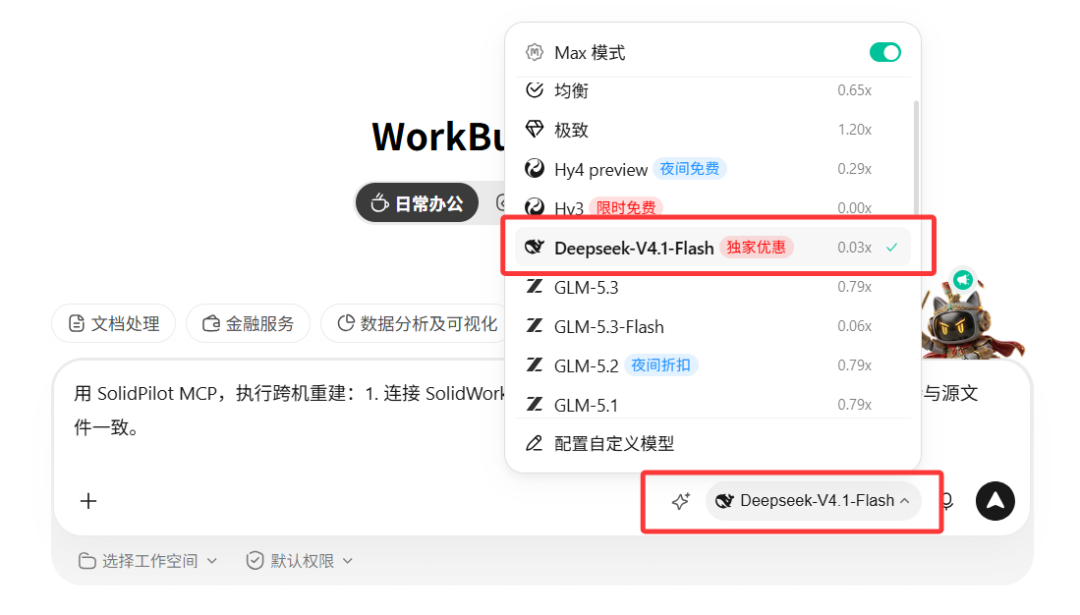

3. 大模型推荐使用 Deepseek-V4.1-Flash。

来源：机械图纸狗

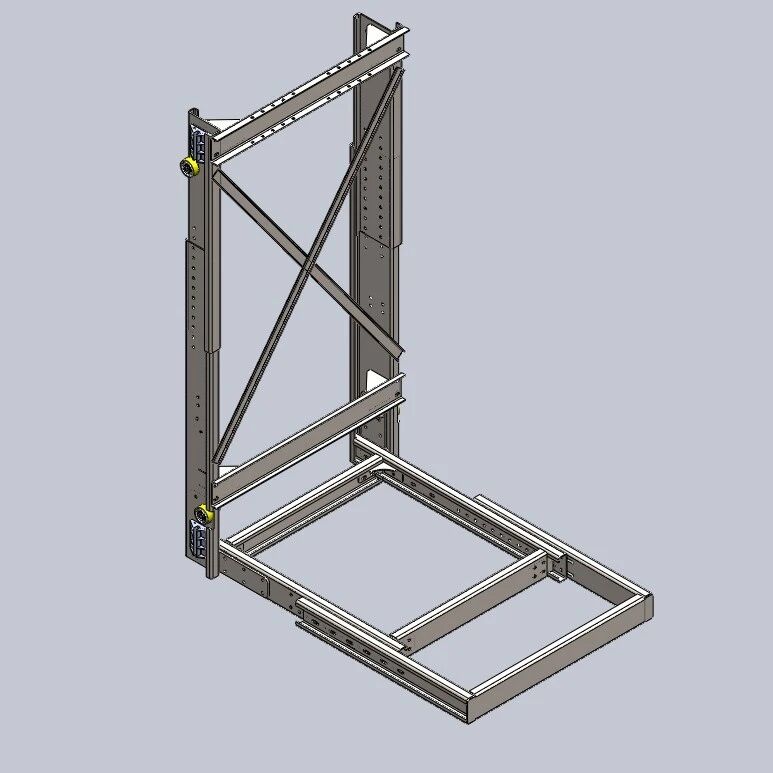

【工程机械】L型机架结构3D图纸 Solidworks设计部分图片来源及下载此模型的网址如下：https://grabcad.com/library/sky-asn02-1注意事项：本文仅是图片集，仅供欣赏。如需共享，请遵守本公众号首页“更多图纸”中的“免责声明”。来源：机械图纸狗
