CST Studio Suite 模块全解析｜达索旗舰电磁仿真软件介绍
CST Studio Suite是达索系统SIMULIA旗下高性能3D电磁场仿真套件，也是全球电子、通信、汽车航空航天行业广泛使用的电磁仿真核心工具。
软件在统一操作界面下集成了覆盖全电磁频谱的多款求解器，支持多求解器耦合混合仿真，不管是单个零部件，还是复杂整机系统都可以完成电磁分析。同时能够和达索SINULIA其他产品联动，把电磁仿真嵌入产品完整研发流场，在设计早期解决潜在问题，减少物理样机，压缩研发成本，降低产品测试失败与召回风险。
主要应用方向：天线滤波器设计、EMC/EMI电磁兼容分析、人体电磁暴露评估、电机发电机仿真、大功率设备热效应分析等。
CST Studio Suite核心模块详解
高频电磁求解器
基于FIT、FEM、TLM算法，适配高频场景

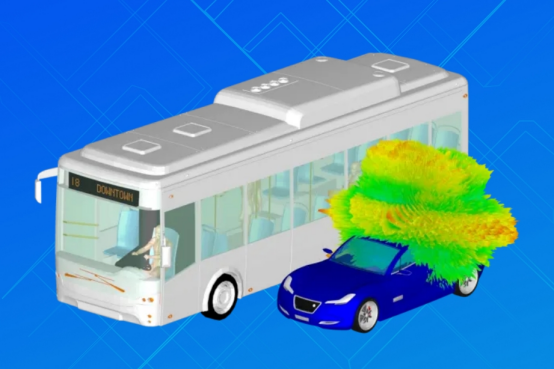

时域类FIT、TLM求解器擅长宽频计算、天线仿真、复杂细节模型、EMC电磁兼容、信号/完整性分析，搭配专用求解器，补充大型电气结构、高谐振器件仿真能力。
低频电磁求解器

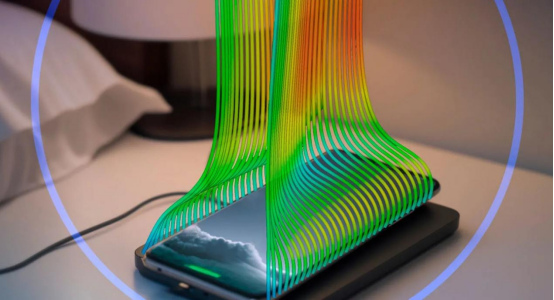

采用FEM求解器，搭配Opera技术、低频工况，用于电机、发电机、变压器、各类传感器等机电设备仿真。
带电粒子动力学求解器
CST极具优势的特色模块。可仿真电子枪、微博管、磁控溅射、粒子加速器等粒子器件，完成电磁场-粒子交互仿真。
多物理场耦合仿真
电磁损耗会带来温升，温度变化又会引发结构形变，进一步改变电磁性能。
软件可实现电磁-热、电磁-结构耦合仿真，适用于电子散热、医疗设备生物热效应分析，还可以对接其他平台，扩展更多跨物理场仿真能力。
是全部模块共用的操作界面，集成完整工具链：
1.3D交互式建模、原理图布局工具
2.电磁求解器前处理、行业定制化后处理工具
界面采用功能区选项卡设计，工具按照工作流分组，情境化选项卡快速调取对应功能，配套项目向导、快速入门指引，对新手友好，帮助快速上手仿真项目。
几何尺寸、材料属性均可设置参数，建模过程中或后期都能修改，方便研究参数变化对产品性能带来的影响。
内置局部、全局两类优化算法。
局部优化：收敛速度快，但有可能收敛到局部最优解。
全局优化：遍历更大设计空间，获取全局最优，但计算迭代次数更多。
支持分布式并行计算，多组任务同时运行，大幅缩短参数扫描与优化的耗时，适配变量繁多的复杂项目。
SAM（系统装配与建模）专门用于复杂整机系统仿真。
可以可视化搭建整套电磁系统，用原理图管理仿真流场，针对无线通信这类多组件设备做分析优化。各个子组件可以匹配最合适的求解器，依靠S参数、电流、场等物理量完成系统级仿真。
强大的数据交换能力，打通设计与仿真链路：
优秀的CAE、EDA文件导入能力，自带高级模型修复，处理破损、非标准几何数据。
CAD双向关联：导入参数化模型、CAD改动可以同步更新仿真模型。仿真优化后的结果，也可以回写到原始CAD主模型。
减少重复建模，极大提升参数研究、迭代优化的工作效率。
CST Studio Suite依靠丰富的求解器、参数化优化工具、系统级仿真能力以及完善的数据交互体系，覆盖从部件到整机的全流程电磁仿真，成为通信、汽车、航空航天、高科技电子行业产品研发的重要工具。
