SnRD高级评估与报告：高级Rattle与报告生成
在掌握了 SnRD 的基本评估流程和根因分析方法后，本篇聚焦于 SnRD 的高级功能——高级 Rattle 评估（考虑制造变异的统计评估）、自动化报告生成、模型导出和后处理概览。这些功能使 SnRD 从单一的分析工具升级为完整的异响评估平台，支持从确定性评估到概率性评估的升级。
一、高级 Rattle 评估
标准 Rattle 评估使用确定性的 Gap 和 Tolerance 值进行风险评估。然而，实际制造中，间隙和容差并非固定值，而是服从统计分布的随机变量。高级 Rattle 评估引入尺寸变异（Dimension Variation）的统计模型，将确定性评估升级为概率性评估。
尺寸变异与正态分布
在高级 Rattle 评估中，间隙（Gap）被视为服从正态分布（Normal Distribution）的随机变量。正态分布由两个参数定义：均值（Mean）和标准差（Sigma）。均值对应设计间隙的名义值，标准差反映制造变异的离散程度。标准差越大，间隙的变异范围越广，撞击风险的概率也越高。

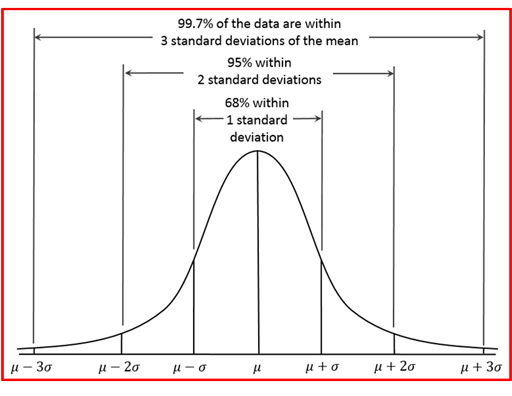

3 Sigma 原则
高级 Rattle 评估采用 3 Sigma 原则来定义间隙的变异范围。在正态分布中，约 99.73% 的数据落在均值正负 3 倍标准差范围内。因此，3 Sigma 原则将间隙的最小值和最大值定义为：
1.Gap_min
= Gap_mean - 3 乘以 Sigma 2.Gap_max
= Gap_mean + 3 乘以 Sigma
这意味着在 99.73% 的情况下，实际间隙将落在 Gap_min 到 Gap_max 的范围内。高级 Rattle 评估使用 Gap_min 进行最保守的风险评估——如果即使在最小间隙下也没有撞击风险，则可以认为该界面在实际制造中几乎不可能发生 Rattle。
Sigma Tolerance Plot 与 Percentage of Failure
Sigma Tolerance Plot 是高级 Rattle 评估的核心可视化工具。它以图表形式展示了间隙变异范围与相对位移的关系——横轴为 Sigma 值（从 -3 到 +3），纵轴为对应的间隙值和相对位移值。图表中可以直观地看到在多少 Sigma 范围内间隙被突破，从而评估撞击概率。
Percentage of Failure（失效百分比）是高级 Rattle 评估的核心量化指标。其计算公式基于正态分布的累积概率：Percentage of Failure = 标准正态分布累积概率函数 Phi(-Z)，其中 Z = (Gap - Relative Disp Z - Tolerance) / Sigma。这个公式计算了在给定间隙变异下，相对位移突破间隙边界的概率。
Percentage of Failure 越低，表示在实际制造变异下发生 Rattle 的概率越低。工程实践中，通常要求 Percentage of Failure 低于 0.27%（对应 3 Sigma），即在设计名义间隙减去 3 倍标准差后仍不发生撞击。如果 Percentage of Failure 超过此阈值，则需要增大设计间隙、收紧制造公差或优化结构以降低相对位移。
统计意义：高级 Rattle 评估将确定性评估升级为概率性评估，更真实地反映了制造变异对异响风险的影响。3 Sigma 原则确保了 99.73% 的产品不会发生 Rattle，是汽车行业广泛接受的品质标准。Sigma 值的设定应基于实际制造能力——如果制造能力强（公差小），可以使用较小的 Sigma 值；如果制造能力一般，则应使用较大的 Sigma 值以确保安全。
二、报告生成
SnRD 支持自动生成 PowerPoint 报告，将风险评估结果以标准化的幻灯片形式输出。这一功能大幅减少了工程师的后处理工作量，使分析结果能够快速、规范地传达给设计团队和项目管理方。
Altair Compose 依赖
报告生成功能依赖于 Altair Compose 软件。Altair Compose 是 Altair 提供的数学建模和计算环境，SnRD 使用 Compose 脚本处理分析结果并生成 PowerPoint 幻灯片。在生成报告前，需要确保 Altair Compose 已安装且路径配置正确。如果 Compose 未正确配置，报告生成将失败。

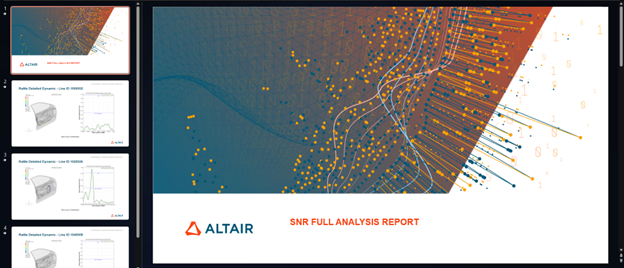

报告内容与模板定制
SnRD 生成的 PowerPoint 报告包含标准化的内容结构：
1.Rattle 摘要页
：汇总所有 Rattle 类型 E-Line 的风险评估结果，包括 Risk 等级、Max Rel Disp Z 和 Percentage of Failure 2.Squeak 摘要页
：汇总所有 Squeak 类型 E-Line 的风险评估结果，包括 Risk 等级和 Max P2P 3.详细动态结果页
：每条 E-Line 的相对位移时间历程图，与 Gap/Tolerance 线对比 4.敏感性分析页
：包含模态贡献柱状图和模态灵敏度对比图
报告模板支持定制化。工程师可以通过修改 Compose 脚本，调整报告的页面布局、颜色方案、logo 位置和内容组织方式。定制后的模板可以保存为默认模板，后续分析自动使用。在生成报告时，可以选择包含或排除特定内容（如敏感性分析页），以控制报告的详细程度。

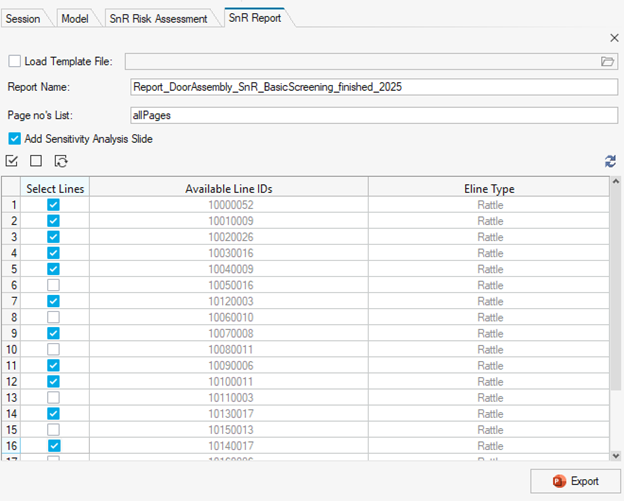

输入选择
在生成报告前，需要选择报告的输入内容。SnRD 提供输入选择界面，允许工程师指定报告中包含哪些 E-Line、哪些工况和哪些分析结果。
三、模型导出
SnRD 的模型导出功能将分析模型和工况信息导出为 OptiStruct 求解器输入文件。导出的文件包含两个部分：.fem 文件（求解器输入文件）和 _preoutput.csv 文件（预处理输出文件）。

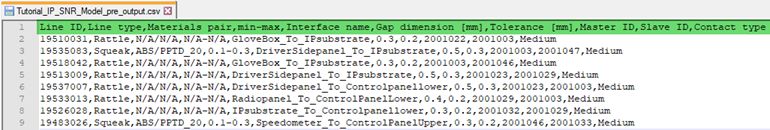

.fem 与 _preoutput.csv 文件
.fem 文件是标准的 OptiStruct 求解器输入文件，包含完整的模型定义、载荷和约束。_preoutput.csv 文件是 SnRD 的预处理输出文件，包含 E-Line 定义、E-Point 位置、间隙方向和评估参数等信息。后处理时，SnRD 需要 .fem 和 _preoutput.csv 两个文件共同工作——.fem 提供求解结果，_preoutput.csv 提供评估所需的界面信息。
Preserve 与 Merge Include 文件
在导出时，可以选择 Preserve（保留）或 Merge（合并）include 文件。Preserve 方式保持各 include 文件的独立性，导出的 .fem 文件通过 INCLUDE 语句引用各文件；Merge 方式将所有 include 文件合并为一个 .fem 文件。两种方式的选择取决于模型管理策略和求解环境配置。
变异性研究导出
变异性研究导出是模型导出的高级功能。勾选 Export Variability Study 选项后，SnRD 除了导出 .fem 文件外，还会生成 .tpl（模板文件）和 .xml（HyperStudy 研究定义文件）。这三个文件共同构成 HyperStudy 随机性运行的完整输入——.fem 是求解器输入，.tpl 定义参数化变量位置，.xml 包含变异性参数和研究设置。

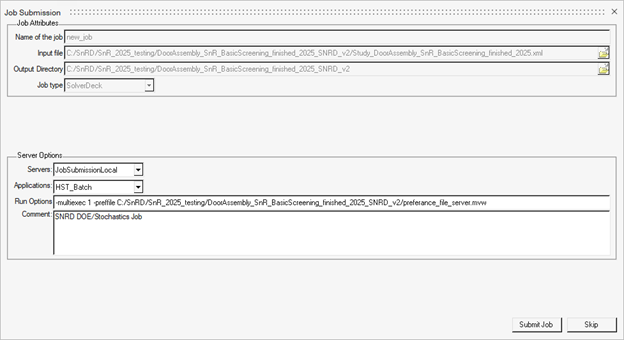

四、作业提交与求解
导出求解器文件后，可以通过 SnRD 的 Job Submission 工具直接提交 OptiStruct 求解，也可以手动在命令行或求解器管理器中提交。SnRD 的 Job Submission 工具集成了求解器调用、运行监控和结果收集功能，简化了从导出到求解的流程。
求解提示：MTRAN 分析的计算时间取决于模态数量、时间步数和模型规模。建议在正式分析前先用少量模态和短时间进行验证运行，确认模型设置无误后再进行完整分析。对于大规模模型，可以利用 OptiStruct 的并行计算功能缩短求解时间。
五、后处理概览
SnRD 的 SnRPost 模块提供完整的后处理功能，覆盖从风险评估到优化的全部分析需求。后处理工具按功能组织为五个主要模块。
这五个模块覆盖了从单一工况评估到多工况组合、从确定性分析到概率性研究、从风险识别到优化设计的完整后处理链路。工程师可以根据分析需求灵活选择使用——对于基础评估，Risk Assessment 模块即可满足需求；对于深入分析，需要结合 Sensitivity 模块进行根因定位；对于优化设计，需要使用 Optimization 模块设置优化参数。
六、综合应用与实践建议
SnRD 的完整工作流从模型构建到报告生成，构成了一条端到端的异响评估管线。在实际工程应用中，建议遵循以下实践原则。
1.分层评估策略
：先使用 Auto 模式快速创建 E-Line 进行全模型概览，识别高风险区域后切换到 Manual 模式进行精细分析 2.渐进式深入
：从标准 Rattle/Squeak 评估开始，识别高风险后再使用高级 Rattle 评估考虑制造变异，最后进行变异性随机研究 3.根因驱动优化
：始终基于根因分析的结果选择优化方法，避免盲目优化。系统性问题用系统性优化，非系统性问题用非系统性优化 4.报告驱动沟通
：利用自动生成的 PowerPoint 报告与设计团队和项目管理方沟通，确保分析结果有效传递并指导设计改进
SnRD 价值总结：SnRD 将异响评估从依赖经验和物理试验的传统模式，升级为基于仿真的可重复、可追溯的分析流程。通过 E-Line 方法论、模态贡献分析、统计评估和自动化报告，SnRD 覆盖了从风险识别到优化设计的完整链路。掌握 SnRD 的完整工具链，工程师能够在设计早期阶段系统性地识别和消除异响风险，显著降低后期物理样车测试中的返工成本。
本篇作为 SnRD User Manual 系列的收官之作，系统讲解了高级 Rattle 评估的统计理论、报告生成的自动化流程、模型导出的文件体系和后处理的全景概览。从第 38 篇的技术概念解析到第 44 篇的高级评估与报告，这 7 篇文章构建了 SnRD 用户手册的完整知识体系，覆盖了从理论基础到工程实践的各个环节。
