详解LLC半桥变换器工作原理

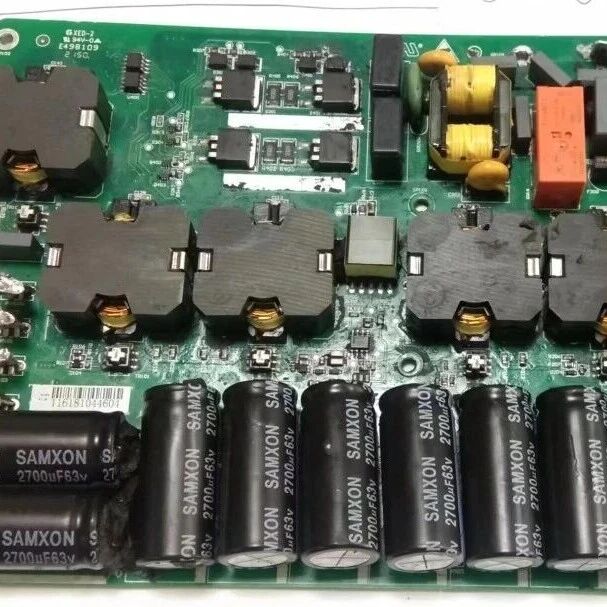

LLC 谐振半桥是一种高效软开关型开关电源，它不属于传统的调宽（PWM）电源，而是通过改变开关频率来稳定输出电压，核心依靠谐振腔实现零电压导通，大幅降低开关损耗与发热。LLC 的核心谐振单元由谐振电容 Cs、谐振电感 Ls（常直接用变压器漏感替代）、变压器激磁电感 Lm三个关键元件构成，配合半桥结构的两个 MOS 开关管工作。两个开关管以接近 50% 的占空比轮流导通，为谐振腔提供交变激励，当变压器副边整流二极管导通、输出能量时，只有 Ls 与 Cs 参与谐振；当副边二极管关断、无能量输出时，Lm 会与 Ls、Cs 一起参与谐振，依托这种分段谐振特性完成电能转换。它的工作核心优势是能实现零电压软开关：开关管导通前，谐振电流会先将其寄生电容放电至零，再让开关管开启，从根本上消除开关瞬间的损耗与冲击，让电源可以工作在更高频率，同时提升效率、降低电磁干扰。LLC 的稳压逻辑也很清晰，通过调整开关频率控制输出电压：输入电压偏高或负载较轻时，提高开关频率；输入电压偏低或负载较重时，降低开关频率，轻载状态下还会进入间歇工作模式，进一步降低待机功耗，这也是它被广泛用于液晶电视、电源适配器、电脑电源的核心原因。 说明：本文来源网络；文中观点仅供分享交流，不代表本公 众号立场，转载请注明出处，如涉及版权等问题，请您告知，我们将及时处理。来源：电力电子技术与新能源
